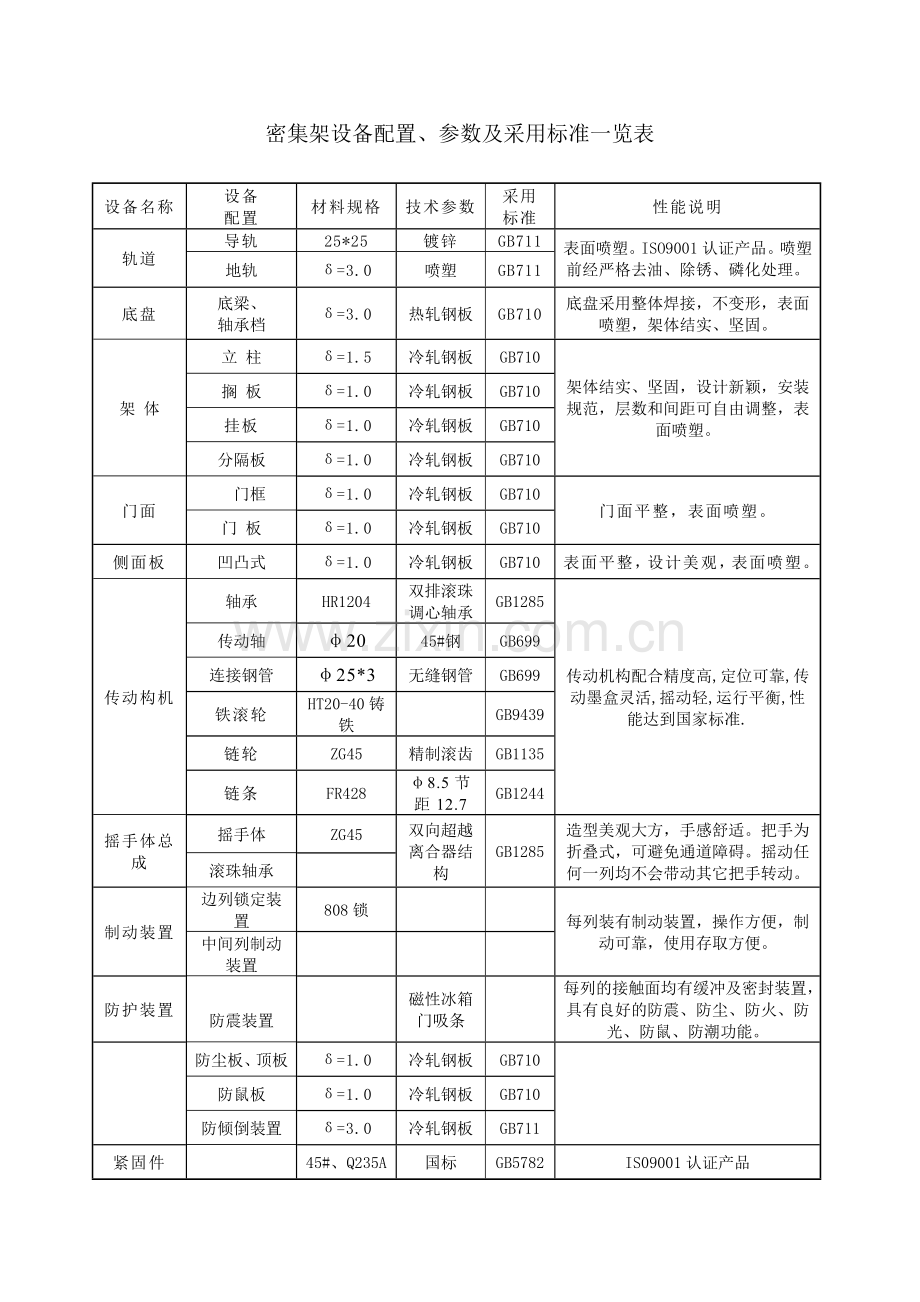

密集架设备配置、参数及采用标准一览表

设备名称
设备
配置
材料规格
技术参数
采用标准
性能说明
轨道
导轨
25*25
镀锌
GB711
表面喷塑。ISO9001认证产品。喷塑前经严格去油、除锈、磷化处理。
地轨
δ=3.0
喷塑
GB711
底盘
底梁、
轴承档
δ=3.0
热轧钢板
GB710
底盘采用整体焊接，不变形，表面喷塑，架体结实、坚固。
架 体
立 柱
δ=1.5
冷轧钢板
GB710
架体结实、坚固，设计新颖，安装规范，层数和间距可自由调整，表面喷塑。
搁 板
δ=1.0
冷轧钢板
GB710
挂板
δ=1.0
冷轧钢板
GB710
分隔板
δ=1.0
冷轧钢板
GB710
门面
门框
δ=1.0
冷轧钢板
GB710
门面平整，表面喷塑。
门 板
δ=1.0
冷轧钢板
GB710
侧面板
凹凸式
δ=1.0
冷轧钢板
GB710
表面平整，设计美观，表面喷塑。
传动构机
轴承
HR1204
双排滚珠调心轴承
GB1285
传动机构配合精度高,定位可靠,传动墨盒灵活,摇动轻,运行平衡,性能达到国家标准.
传动轴
φ20
45#钢
GB699
连接钢管
φ25*3
无缝钢管
GB699
铁滚轮
HT20-40铸铁

GB9439
链轮
ZG45
精制滚齿
GB1135
链条
FR428
φ8.5节距12.7
GB1244
摇手体总成
摇手体
ZG45
双向超越离合器结构
GB1285
造型美观大方，手感舒适。把手为折叠式，可避免通道障碍。摇动任何一列均不会带动其它把手转动。
滚珠轴承

制动装置
边列锁定装置
808锁

每列装有制动装置，操作方便，制动可靠，使用存取方便。
中间列制动装置

防护装置

防震装置

磁性冰箱门吸条

每列的接触面均有缓冲及密封装置，具有良好的防震、防尘、防火、防光、防鼠、防潮功能。

防尘板、顶板
δ=1.0
冷轧钢板
GB710

防鼠板
δ=1.0
冷轧钢板
GB710
防倾倒装置
δ=3.0
冷轧钢板
GB711
紧固件

45#、Q235A
国标
GB5782
IS09001认证产品

手动式密集架技术指标

1、技术规格：隔板、挂板、面门、侧板及架底厚度均为上海宝钢冷轧钢板。所有部件经过磷化处理，静电喷塑。产品表面光滑平整，色泽均匀，无露底、剥落、伤痕等。凡触及人体和存放物体的部分无毛刺、锐角、突出物和棱角现象。
2、产品先进、材质好、结构合理、加工精密并且非积压产品。
3、产品质量可靠，便于保养和维护。
4、满足国家环保要求。
5、保证提供符合本技术规格和有关最新工业标准的货物。
6、密集架材料与性能要求：
（1）密集架所用的钢板厚度：底盘：〉3.0mm；立柱：〉1.5mm；搁 板〉1.0 mm；挂板〉1.0 mm；门框〉1.0 mm；门 板〉1.0 mm；侧面板〉1.0mm。
（2）产品金属架体、板材及配件采用上海宝钢冷轧钢板。
（3）搁板、挂板、侧面板、顶板采用整体板材。 搁板最大承重大于或等于80kg，满负荷24小时候下挠度不大于3mm，卸载后自动恢复。
（4）传动系统采用链条、双排列可调心滚动轴承，滚动轮采用高强度铸铁材料，传动机构转动灵活、平稳、强劲有力、不得有失灵现象。
(5)采用整体死底盘，门轴选用销钉的直径为6mm×30mm，底盘与立柱连接采用的螺栓为10m×55mm。
（6）列端采用气囊式磁性密封条，顶部装有防尘盖板。
（7）外观应平整，无波纹、留痕、起泡、针、孔折痕、污点、露底、剥落、伤痕等可见性缺陷。
（8）结实耐用，终身免费维护保养，保用20年以上，美观、有优良的防尘、防鼠性能和卓越的防锈性能。
（9）具有手动功能。
（10）手动把柄采用铸钢摇把。
7、装配指标：
（1）密集架主柱与导轨平面的垂直度≤2MM；
（2）侧面板的中腰带的对缝处的间隙≤2MM；
（3）传动构件转动灵活、平稳、不能有失灵现象；
（4）密集架各层间、上下、侧面采用密集装置，必须达到防火、防水、防鼠、放光等标准。
8、载重量性能指标：
搁板上均匀载重80KG，放置24小时，最大挠度＜0.3mm。
9、结构强度指标：
每标准节在全负载的情况下，承沿X、Y轴两个方向额定荷载1/15的水平拉力作用、标准节不得翻倒。
10、稳定性能指标：
在最高搁板中心离外沿5mm处，同时施加垂直力50KG和额定荷载1/15的垂直力，架体不得倾倒。
11、工艺指标
1）、表面处理：各零部件在涂敷前必须进行清洗、除油、除锈，并按照GB6807.86标准进行磷化处理；每到工序必须分槽处理，所用标准及紧固件均须镀锌处理。
2）、产品金属架体及配件应采用先进的静电亚光喷塑工艺，使用优质环保涂敷材料，表面均匀光亮，色泽一致、严密、平整、无划伤；表面光度达到90%以上，耐冲力达到60KG/平方米，附着力能达到Ⅱ级标准，塑膜厚度60-70m。投标时必须对喷塑工艺、喷塑技术标准及各种部件的防锈处理进行详细说明，颜色为灰色、
3）、搁板表面光滑平整，边缘3折弯，一次成型。
4）、有扳金件、机加件加工后打磨毛刺，无裂纹及划痕，所有焊接件应焊接牢固，焊痕光滑、平整。
12、选用标准
遵循国家标准或高于国家标准的其它标准，来实行国家标准的可以执行行业标准或企业标准。移动密集架按照邀请标文件规定的标准和规范的最新版本进行设计和制造。

密集架的制造说明
导轨： 25*25㎜优质实心方钢与3㎜优质热轧钢板弯制的轨座焊接成形，根据满负荷承重要求设计，米载荷≥1000㎏，导轨采用（预埋式），轨道槽上沿与装修地面齐平，垫层坚固平整。轨道与地面的连接方式采用膨胀螺栓固定。
底盘：〉3.0㎜热轧钢板，采用分段焊接后整体组装式，底盘与立柱连接用的螺栓为M10×55㎜连接牢固，运输、安装方便，底盘各段组装时采用螺栓连接。
立柱：四角908，安装后邻联垂直度误差低于0.5mm，侧面板安装后与架体平面度误差小于1mm。上海优质钢板折弯成型，钢板符合GB710-88的标准。
搁板：〉1.0mm上海宝钢优质冷轧钢板,搁板折弯厚度为23mm,采用三次折弯程序,每层承受正压力80kg，满负荷48小时后下挠度大于2mm，全负荷状态下的每节架体不倾斜不变形，每层搁板距误差不超过2mm。
搁板、挂板应沿立柱的垂直方向调整高度，立柱上方挂板间距不得小于50MM。产品组装后，外廓尺寸按长、宽、高（包括底盘平衡度）的偏差应小于2MM。
密封装置：永久磁性密封条，并有防尘、防鼠装置。
制动装置及锁具：门列和中间移动列分别安装锁具和制动装置,开闭方便,防滑性能好,各列密集架移开后均可单独制动,每组密集架闭合后可用总锁锁住.形成一个闭合的整体,方倒装置,确保制动灵活,可靠。
摇手件：摇把采用可折叠式自动脱钩结构。摇柄在摇动时实现自动咬合，不摇动时依靠重力下垂，手柄可以折叠收起，减少通行障碍。
表面处理：表面经磷化、静电喷塑，附着力强，抗撞击，不脱落，表面光洁，不脱色，酸洗、钝化等九道工序处理，色彩鲜艳，造型美观，进口喷塑设备，采用进口原料粉末，高温静电喷塑。喷塑后色泽一致均匀光亮，无碰伤、划伤、开裂、流挂和露底现象发生。光泽度为45-60%，冲击强度>60kg/cm2，涂膜厚度为60-70um，附着力达到Ⅱ级标准。各标准件、紧固件均进行防锈(镀锌)处理，表面光滑、平整，无尖角。
外形设计美观便捷：手动密集架书柜组合式结构，安装完成后，外形误差≤±2mm，立柱与底盘的垂直度≤2mm，前侧面板凹凸≤2mm，中腰缝隙≤2mm。
