管径对照表.doc

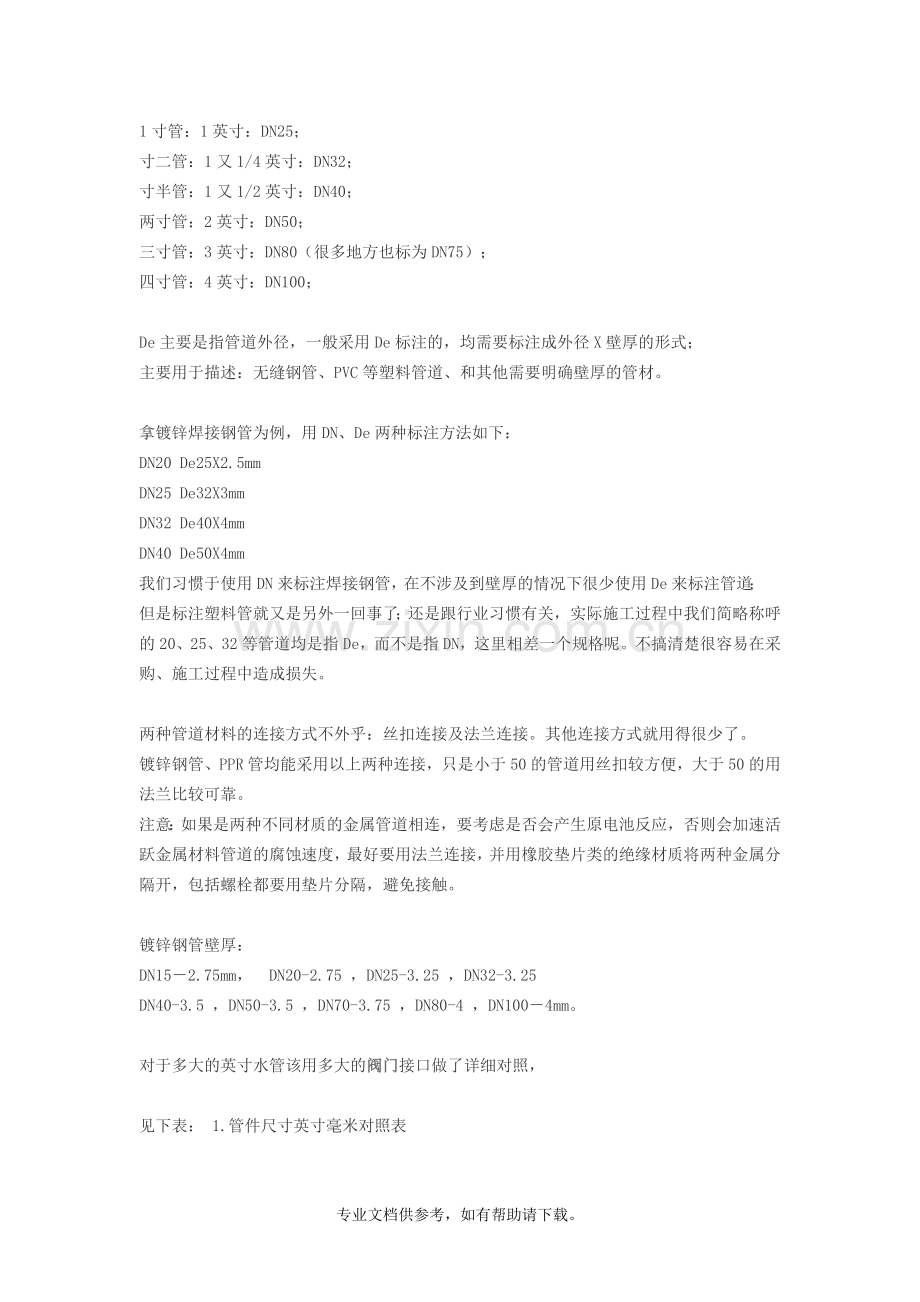

多大管径配多大阀门多大管径（外径）与多大阀门（通径）DN尺寸对照表工程管径对照表（常用）：1 英寸=25.4毫米 =8英分1/2 是 四分(4英分) DN153/4 是 六分(6英分) DN202分管 DN84分管 DN156分管 DN201 DN25 1.2 DN32 1.5 DN40 2 DN50 2.5 DN653 DN80 4 DN100 5 DN125 6 DN150 8 DN20010 DN250 12 DN300GB/T50106-20012.4管径2.4.1管径应以mm为单位。2.4.2管径的表达方式应符合下列规定： 1 水煤气输送钢管（镀锌或非镀锌）、铸铁管等管材，管径宜以公称直径DN表示； 2 无缝钢管、焊接钢管（直缝或螺旋缝）、铜管、不锈钢管等管材，管径宜以外径壁厚表示； 3 钢筋混凝土（或混凝土）管、陶土管、耐酸陶瓷管、缸瓦管等管材，管径宜以内径d表示； 4 塑料管材，管径宜按产品标准的方法表示； 5 当设计均用公称直径DN表示管径时，应有公称直径DN与相应产品规格对照表。 建筑排水用硬聚氯乙烯管材规格用de（公称外径）e（公称壁厚）表示（GB 5836.1-92） 给水用聚丙烯（PP）管材规格用dee表示（公称外径壁厚）.关于DN与De的区别：1、DN是指管道的公称直径，注意：这既不是外径也不是内径；应该与管道工程发展初期与英制单位有关；通常用来描述镀锌钢管，它与英制单位的对应关系如下：4分管：4/8英寸：DN15；6分管：6/8英寸：DN20；1寸管：1英寸：DN25；寸二管：1又1/4英寸：DN32；寸半管：1又1/2英寸：DN40；两寸管：2英寸：DN50；三寸管：3英寸：DN80（很多地方也标为DN75）；四寸管：4英寸：DN100；De主要是指管道外径，一般采用De标注的，均需要标注成外径X壁厚的形式；主要用于描述：无缝钢管、PVC等塑料管道、和其他需要明确壁厚的管材。拿镀锌焊接钢管为例，用DN、De两种标注方法如下：DN20 De25X2.5mmDN25 De32X3mmDN32 De40X4mmDN40 De50X4mm我们习惯于使用DN来标注焊接钢管，在不涉及到壁厚的情况下很少使用De来标注管道；但是标注塑料管就又是另外一回事了；还是跟行业习惯有关，实际施工过程中我们简略称呼的20、25、32等管道均是指De，而不是指DN，这里相差一个规格呢。不搞清楚很容易在采购、施工过程中造成损失。两种管道材料的连接方式不外乎：丝扣连接及法兰连接。其他连接方式就用得很少了。镀锌钢管、PPR管均能采用以上两种连接，只是小于50的管道用丝扣较方便，大于50的用法兰比较可靠。注意：如果是两种不同材质的金属管道相连，要考虑是否会产生原电池反应，否则会加速活跃金属材料管道的腐蚀速度，最好要用法兰连接，并用橡胶垫片类的绝缘材质将两种金属分隔开，包括螺栓都要用垫片分隔，避免接触。镀锌钢管壁厚：DN152.75mm，DN20-2.75 ，DN25-3.25 ，DN32-3.25DN40-3.5 ，DN50-3.5 ，DN70-3.75 ，DN80-4 ，DN1004mm。对于多大的英寸水管该用多大的阀门接口做了详细对照，见下表： 1.管件尺寸英寸毫米对照表管件尺寸英寸毫米对照表直径英寸1/43/81/23/411.21.522.5通径毫米DN8DN10DN15DN20DN25DN32DN40DN50DN65外径毫米13.717.1421.326.733.442.248.360.373直径英寸3456810121416直径毫米DN80DN100DN125DN150DN200DN250DN300DN350DN400外径毫米88.9114.3141.3168.3219.1273323.8355.6406.4注：1英寸=25.4毫米=8英分1分=1/82分=1/43分=3/84分=1/26分=3/48分=12.对于多大的水管该用多大的阀门口径（接口）做了详细对照，见下表:管子通径DN（公称直径）对应管子外径（mm）：公称直径DN15DN20DN25DN32DN40DN50DN65DN80DN100DN125小直径系列1825323845577389108133大直径系列2227344248607689114140公称直径DN150DN200DN250DN300DN350DN400DN450N500DN600小直径系列159219273324360406457508610大直径系列168219273325377426480530630公称直径DN700DN800DN900DN1000DN1200DN1400DN1600N1800DN2000直径系列7208209201020122014201620182020203.对于多大的水管（大外径）该用多大的阀门口径（接口）做了详细对照，见下表管子通径DN（公称直径）对应管子外径（mm）压力匹配管子外径公称压力匹配管子外径大外径系列外径小外径系列外径大外径系列外径小外径系列外径DN152218DN125140133DN202725DN150168159DN253432DN200219219DN324238DN250273273DN404845DN300324325DN506057DN350356377DN657673DN400406426DN808989DN450457480DN100114108DN500508530专业文档供参考，如有帮助请下载。
