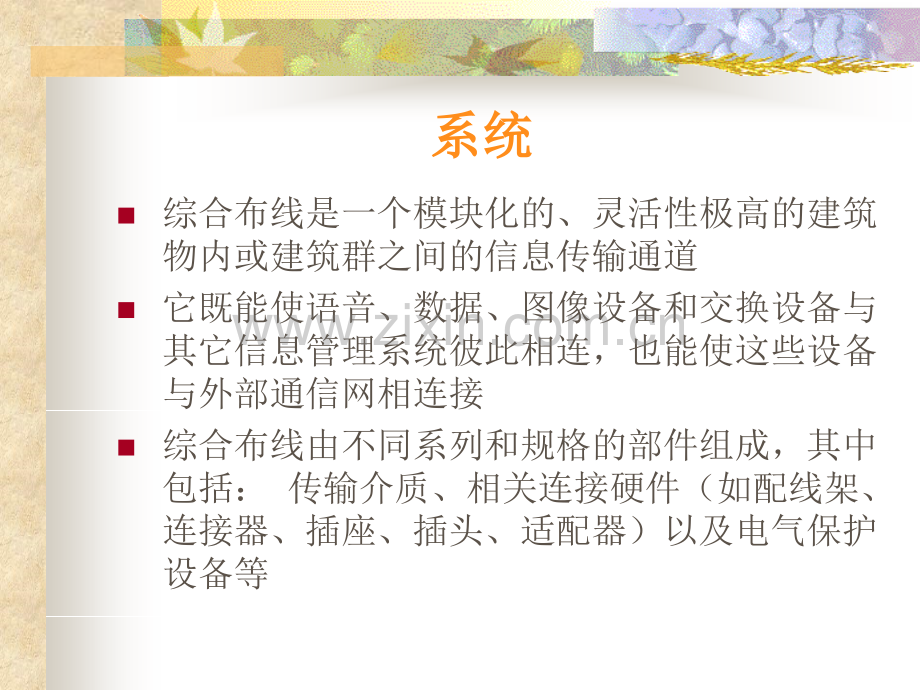

综合布线系统综合布线系统系统系统n综合布线是一个模块化的、灵活性极高的建筑物内或建筑群之间的信息传输通道n它既能使语音、数据、图像设备和交换设备与其它信息管理系统彼此相连，也能使这些设备与外部通信网相连接n综合布线由不同系列和规格的部件组成，其中包括：传输介质、相关连接硬件（如配线架、连接器、插座、插头、适配器）以及电气保护设备等综合布线系统综合布线系统n根据通信线路和接续设备的整体性根据通信线路和接续设备的整体性划分为建筑群主干布线子系统、建筑物主干布线子系统和水平布线子系统3部分n根据通信线路和接续设备的分离性根据通信线路和接续设备的分离性建筑群子系统；干线（垂直）子系统；配线（水平）子系统；设备间子系统；管理子系统；工作区子系统。综合布线模块化结构综合布线模块化结构n一间、二区、三个子系统n设备间；n工作区；n管理区；n水平子系统；n干线子系统；n建筑群干线子系统综合布线系统IOIOIOIOIOIOIOIOIOIOIOIOFDFDFDFDFDFDBD两级星型结构三级星型结构工作区n应用系统终端设备的地方它由终端设备连接到信息插座的连线（或接插软线）组成。n在进行终端设备和信息插座连接时，可能需要某种电气转换装置。例如，适配器，可使不同尺寸和类型的插头与信息插座相匹配，提供引线的重新排列，允许多对电缆分成较小的几股，使终端设备与信息插座相连接。水平子系统水平子系统n将干线子系统经楼层配线间的管理区连接并延伸到工作区的信息插座n水平子系统总是处在同一楼层上，线缆一端接在配线间的配线架上，另一端接在信息插座上n水平子系统多为4对双绞电缆。这些双绞电缆能支持大多数终端设备n二级交接间这种情况的水平线统一端接在楼层配线间的配线架上，另一端还要通过二级交接间的配线架连接后，再端接到信息插座上干线子系统干线子系统n由设备间和楼层配线间之间的连接线缆组成n采用大对数双绞电线或光缆n两端分别端接在设备间和楼层配线间的配线架上，它相当于电话系统中的干线电缆设备间设备间n放置综合布线线缆和相关连接硬件及其应用系统的设备的场所n在设备间内，可把公共系统用的各种设备互连起来。如电信部门的中继线和公共系统设备（如PBX）n设备间还包括建筑物的入口区的设备或电气保护装置及其连接到符合要求的建筑物接地点管理区管理区n管理区在配线间或设备间的配线区域，它采用交连和互连等方式，管理干线子系统和水平子系统的线缆。n管理区为连通各个子系统提供连接手段，它相当于电话系统中的每层配线箱或电话分线盒部分建筑群干线子系统建筑群干线子系统n建筑群是由两个及两个以上建筑物组成。n综合布线的建筑群干线子系统是由连接各建筑物之间的线缆组成。n建筑群综合布线所需的硬件，包括铜电缆、光缆和防止电缆的浪涌电压进入建筑物的电气保护设备综合布线系统n通常由传输媒介n连接件n信息插座传输媒介传输媒介双绞线和光缆子系统传输媒介说 明水平布线 电 缆音频和数据光 缆数据建 筑 物干 线 布 线电 缆音频和中低速数据光 缆中高速数据建 筑 群干 线 布 线电 缆不需要宽带特性时（如用户交换机线路），可用对称电缆光 缆多数情况采用光缆双绞线n两根铜芯导线、其直径一般为0.4mm0.65mm，常用的是0.5mm。它们各自包在彩色绝缘层内，按照规定的绞距互相扭绞成一对对绞线。扭绞的目的是使对外的电磁辐射和遭受外部的电磁干扰减少到最小。n10Base-T网络于90年代开始使用，10代表传输速率为10Mbit/s，Base代表基带，T代表双对绞线。n目前可供使用的双绞线（双绞电缆）多为8芯（4对）在采用10Base-T的情况下，只用2对（1、2芯为接收对，3、6芯为发送对），另外2对（4、5、7、8芯）不用。n10Base-T网络的物理结构是星型，所有工作站（TC）都与中心的集线器（Hub）相连，使用对绞线2对，1对用于发送数据，1对用于接收数据。集线器与工作站之间的对绞线相连时，所用的连接器称为RJ45，它由RJ45插座（又称MAU、MDI连接器、媒体连接单元或媒体相关接口连接器）和RJ45插头（又称对绞线链路段连接器）组成。规定插头连接器端接在对绞线上，插座连接器安装在网卡上或集线器中。n10Base-T的对绞线应选用直径为0.4mm0.65mm的非屏蔽导线，在网卡和集线器间使用两对线，其最大长度为100m。nUTP双绞电缆是无屏蔽层的非屏蔽线缆，由于它具有重量轻、体积小、弹性好和价格适宜等特点，所以使用较多。但其抗外界电磁干扰的性能较差，安装时因受牵拉和弯曲，易破坏其均衡绞距。nSTP（每对芯线和电缆绕包铝箔、加铜编织网）、FTP（纵包铝箔）和SFTP（纵包铝箔、加铜编织网）对绞电缆都是有屏蔽层的屏蔽缆线，具有防止外来电磁干扰和防止向外辐射的特性，但它们重量重、体积大、价格贵和不易施工等问题。在施工安装中要求完全屏蔽和正确接地，才能保证其特性效果。型号类别带宽速率NOR 55类100MHZPlus超5类100MHZ1200，超过5e类160MHZ12G2400，6类220MHZ24G4800LX，增强型6类300MHZ48G光缆n按工作波长0.85m(0.8m0.9m)和1.30m（1.25m1.35m）两种。n以纤芯直径50m125m（光纤为GBT12357规定的A1a类）62.5m125m（光纤为GBT12357规定的A1b类）两种n62.5m125m渐变型增强多模光纤使用较多n在要求较高的场合，也可采用8.3m125m突变型单模光纤（SMF）连接件n布线系统中各种联接设备的统称n配线设备：如配线架（箱、柜）等n交接设备：如配线盘（交接间的交接设备）n分线设备：有电缆分线盒、光纤分线盒信息插座信息插座n3类信息插座模块支持16Mbps信息传输，适合语音应用；8位8针无锁模块，可装在配线架或接线盒内；符合ISOIEC118013类通道的连接硬件要求n5类信息插座模块支持155Mbps信息传输，适合语音、数据、视频应用；8位8针无锁模块，可安装在配线架或接线盒内；符合ISOIEC118015类通道的连接硬件要求。n超5类信息插座模块支持622Mbps信息传输，适合语音、数据、视频应用；可安装在配线架或接线盒内。一旦装入即被锁定。符合ISOIEC118015类通道的连接硬件要求n千兆位信息插座模块支持1000Mbps信息传输，适合语音、数据、视频应用；可装在接线盒或机柜式配线架内；符合ISOIEC118015类通道的连接硬件要求。n光纤插座（FiberJack，缩写FJ）模块支持1000Mbps信息传输，适合语音、数据、视频应用；光纤信息插座的外形与“RJ45”型插座相同，有单工的，也有双工的。双工的模块比双工SC连接器的体积小一半。可安装在接线盒或机柜式配线架内；符合ISOIEC118015类通道的连接硬件要求。凡能安装“RJ45”信息插座的地方，均可安装“FJ”型插座。n多媒体信息插座支持100Mbps信息传输，适合语音、数据、视频应用；可安装RJ45型插座或SC、ST和MIC型耦合器；带铰链的面板底座，满足光纤弯曲半径要求；符合ISOIEC118015类通道的连接硬件要求。n特性阻抗为100对称电缆及连接硬件的性能分为三类、四类、五类，它们分别适用于以下相应的情况：n三类100的对称电缆及其连接硬件，其传输性能支持16MHz以下速率的应用。n四类100的对称电缆及其连接硬件，其传输性能支持20MHz以下速率的应用。n五类100的对称电缆及其连接硬件，其传输性能支持100MHz以下速率的应用。110型配线架110型配线架底板连接模块模块化BIX连接器光纤接线盒光纤跳线模块化跳线8 8针模块化信息插座针模块化信息插座多联信息插座系统设计等级系统设计等级n基本型适用于综合布线中配置标准较低的场合，使用铜芯双绞线电缆每个工作区有一个信息插座；每个工作区的配线电缆为1条4对双绞电缆；采用夹接式交接硬件；每个工作区的干线电缆至少有2对双绞线。n增强型适用于综合布线中中等配置标准的场合，使用铜芯双绞线电缆每个工作区有二个或以上信息插座；每个工作区的配线电缆为2条4对双绞电缆；采用夹接式或插接交接硬件每个工作区的干线电缆至少有3对双绞线n综合型适用于综合布线中配置标准较高的场合，使用光缆和铜芯对绞电缆或混合电缆系统等级的特点系统等级的特点n基本型综合布线大多数能支持语音数据。其特点一种富有价格竞争力的综合布线方案，能支持所有语音和数据的应用应用于语音数据或低速数据；便于技术人员管理；采用半导体放电管式过压保护和能够自恢复的过流保护n增强型综合布线不仅具有增强功能，而且还可有发展余地。它支持语音和数据应用，并可按需要利用配线架进行管理。其特点为每个工作区有二个信息插座，不仅机动灵活，而且功能齐全；任何一个信息插座都要提供语音和数据应用；可统一色标，按需要可利用配线架进行管理；一个能为多个应用设备创造部门环境服务的经济有效的综合布线方案；采用半导体放电管式过压保护和能自恢复的过流保护n综合型综合布线的主要特点是引入光缆，可适用于规模较大的智能建筑，其余特点与基本型或增强型相同。工作区工作区n常用术语服务区（coveragearea）替代，通常服务区大于工作区n由终端设备及其连接到水平子系统信息插座的接插软线（或软线）等组成n终端设备可以是电话、微机，也可以是检测仪表、测量传感器信息插座信息插座信息插座n信息插座配置信息插座配置每10m2一个信息插座,或二个信息插座n信息插座的类型嵌入式和表面安装式n每个工作区至少要配置一个插座盒,信息流量较大的工作区，最好安装两个分离的插座盒n8针模块化信息插座（IO）是为所有的综合布线推荐的标准信息插座n每个4对双绞电缆必须都终接在工作区的一个8位/针的模块化插座（插头）上信息插座接线方式信息插座接线方式n按照T568B标准接线方式n按照T568A标准接线方式n按T568B标准准接线，水平子系统4对双绞电缆线对2接信息插座的1、2位针，线对3接信息插座的3、6位针nT568A接线线对2和线对3正好相反电电 缆缆 管管 脚脚 的的 规规 定定-T 5 6 8 A 1 2 3 4 5 6 7 8Pair 2,(Orange)Pair 3,(Green)Pair 1,(Blue)Pair 4,(Brown)电电 缆缆 管管 脚脚 的的 规规 定定-T 5 6 8 B1 2 3 4 5 6 7 8Pair 2,(Orange)Pair 3,(Green)Pair 1,(Blue)Pair 4,(Brown)线对颜色英文缩写线对1白色一蓝色WBL蓝色BL线对2白色一橙色WO橙色O线对3白色一绿色WG绿色G线对4白色一棕色WBR棕色BR工作区布线工作区布线吊顶水平线槽(内穿水平线或光纤)预埋铁管信息插座（包括面板、模块和铁盒）由电话、计算机引出的RJ45接头办公间隔段工作区布线工作区布线n水平子系统水平子系统n由配线间至信息插座的电缆和工作区用的信息插座等组成n水平子系统宜采用4对双绞电缆n水平子系统在高速率应用的场合，可采用光缆及相关连接硬件设备间 信息插座水平子系统水平子系统信息插座与布线线缆配用表信息插座与布线线缆配用表综合布线等级传输速率传输媒质信息插座备注基本型低速系统三类双绞线4针信息插座1个在高速率系统时，传输媒质也有采用光缆高速系统五类双绞线8针信息插座1个增强型低速系统三类双绞线4针信息插座2个高速系统五类双绞线8针信息插座2个综合型高速系统五类双绞线和多模或单模光纤光缆双个连接8芯插座或更多个信息插座以光缆与铜芯双绞线混合组网水平配线子系统水平配线子系统水平水平配线子系统配线子系统n水平子系统线缆长度水平子系统线缆长度n水平电缆、水平光缆最大长度为90m,指楼层配线架上电缆、光缆机械终端到信息插座之间的电缆、光缆长度n另有10m分配给工作区电缆、光缆，设备电缆、光缆和楼层配线架上的接插软线或跳线n接插软线或跳线的长度不应超过5米双绞电缆水平布线模型图终端设备楼层设备CZ信息插座CZ工作区电缆插接软线设备电缆 转接点 楼层配线架 水平子系统 工作区 FD1FD2IO1IO1IO2IO1IO1IO2 增加冗余量的网络结构双绞电缆水平布线模型图说明n双绞电缆水平布线链路包括90m水平电缆、5米软电缆（电气长度相当于75米）和3个与电缆类别相同或类别更高的接头n可以在楼层配线架与信息插座之间设置转接点，最多转接一次。但整个水平电缆最长90m的传输特性应保持不变n包含多个工作区的较大房间，如设置有非永久性连接的转接点，在转接点处允许用工作区电缆直接连接到终端设备水平水平配线子系统配线子系统先走吊顶内线槽再走支管方式先走吊顶内线槽再走支管方式多用户信息插座设计方案多用户信息插座设计方案n将多个多种信息插座组合在一起，安装在吊顶内，然后用接插软线沿隔断、墙壁或墙柱而下，接到终端设备上多用户信息插座设备间信息插座水平子系统干线子系统干线子系统n干线子系统由设备间或管理区与水平子系统的引入口之间的连接线缆组成n干线是建筑物综合布线的主馈线缆，是楼层之间垂直（或低矮而又宽阔的单层建筑物的水平布线）线缆的统称n确定干线子系统需要的线缆总对数基本型每个工作区可选定2对双绞电缆增强型每个工作区可选定3对双绞电缆和02芯光纤综合型每个工作区可选定4对双绞电缆和02芯光纤n布线走向应选择干线线缆最短、最安全和最经济的路由,宜选择带门的封闭型通道敷设干线线缆n在大型建筑物中，干线子系统线缆可以由两级甚至更多级组成，但不宜多于三级干线子系统干线子系统第六节第六节 干线子系统干线子系统干线子系统布线的拓扑结构干线子系统布线的拓扑结构n综合布线由主配线架（MDF）、分配线架（IDF）和信息插座（IO）等基本单元经线缆连接组成n主配线架放在设备间，分配线架放在楼层配线间，信息插座安装在工作区n规模比较大的建筑物，在分配线架与信息插座之间也可设置中间交叉配线架。中间交叉配线架（ICF）安装在二级交接间n连接主配线架和分配线架的线缆称为干线；n连接分配线架和信息插座的线缆称为水平线。n若有二级交接间，连接主配线架和中间交叉配线架称为干线；n连接中间交叉配线架和信息插座的线统称为水平线。三种方案可供选择：三种方案可供选择：(1)、全、全110系列：系列：水平布线用五类水平布线用五类4对非屏蔽双绞线对非屏蔽双绞线数据、话音配线架全部采用数据、话音配线架全部采用110系列系列数据干线采用五类数据干线采用五类(4对或大对数对或大对数)UTP或光纤或光纤话音干线采用三类大对数电缆话音干线采用三类大对数电缆数据配线架与网络设备连接用数据配线架与网络设备连接用110-RJ45跳线跳线数据与话音转换用数据与话音转换用RJ45-110跳线跳线110配线架程控交换机双口信息插座集线器交换机服务器集线器110配线架双口信息插座主干电缆4对非屏蔽双绞线110-RJ45跳线110-RJ45跳线110-RJ45跳线110-RJ45跳线110-110跳线4对非屏蔽双绞线全110系列布线系统图(2)、RJ45+110系列：系列：水平布线用五类水平布线用五类4对非屏蔽双绞线对非屏蔽双绞线数据配线架采用数据配线架采用RJ45系列系列话音配线架采用话音配线架采用110系列系列数据干线采用五类数据干线采用五类(4对或大对数对或大对数)UTP或光纤或光纤话音干线采用三类大对数电缆话音干线采用三类大对数电缆数据配线架与网络设备连接用数据配线架与网络设备连接用RJ45-RJ45跳线跳线数据与话音转换用数据与话音转换用RJ45-110跳线跳线集线器服务器交换机主控机集线器交换机工作站工作站RJ45配线架RJ45配线架RJ45插座RJ45插座光纤配线架光纤配线架110配线架110配线架程控交换机大对数电缆多模光纤4对UTP4对UTP(3)、全、全RJ45系列：系列：水平布线用五类（或以上）水平布线用五类（或以上）4对非屏蔽双绞线对非屏蔽双绞线水平数据和话音配线架全部采用水平数据和话音配线架全部采用RJ45系列系列主干话音配线架采用主干话音配线架采用110系列系列数据干线采用五类数据干线采用五类(4对或大对数对或大对数)UTP或光纤或光纤话音干线采用三类大对数电缆话音干线采用三类大对数电缆数据配线架与网络设备连接用数据配线架与网络设备连接用RJ45-RJ45跳线跳线话音主干与水平相连用话音主干与水平相连用RJ45-110跳线跳线话音与数据转换用话音与数据转换用RJ45-RJ45跳线跳线RJ45配线架集线器服务器交换机光纤配线架110配线架110配线架RJ45配线架集线器CABLETRON SYSTEMSMicroMMAC-24E交换机光纤配线架主控机双口信息插座程控交换机双口信息插座大对数电缆6芯多模光纤五类4对UTP跳线三种方案比较：三种方案比较：(1)、全、全110系列：系列：经济、实用，但性能最高只能到五类。经济、实用，但性能最高只能到五类。(2)、RJ45+110：投资适中，便于管理，数据传输性能稳定、投资适中，便于管理，数据传输性能稳定、可靠，数据部分性能可达五类以上。可靠，数据部分性能可达五类以上。(3)、全、全RJ45系列：系列：投资较高，数据传输性能好，稳定可靠，投资较高，数据传输性能好，稳定可靠，话音与数据转换方便，所有信息点均可达话音与数据转换方便，所有信息点均可达到五类以上性能。到五类以上性能。垂直干线子系统电缆、光缆最大长度设备设备设备 信息插座 G F E CD BD FD B D 1500M C 500M B 90M A 干线子系统布线的距离干线子系统布线的距离n建筑群配线架（CD）到楼层配线架（FD）间的距离不应超过2000mn建筑物配线架（BD）到楼层配线架（FD）的距离不应超过500mn采用单模光缆时，建筑群配线架到楼层配线架的最大距离可以延伸到3000mn采用5类双绞电缆时，传输速率超过100Mbps的高速应用系统，布线距离不宜超过90mn建筑群配线架和建筑物配线架上，接插软线和跳线长度不宜超过20mn水平子系统和干线子系统布线的距离与信息传输速率、信息编码技术，以及选用的线缆和相关连接硬件有关。垂直干线子系统电缆的端接方法垂直干线子系统电缆的端接方法点对点端接分支递减连接垂直干线子系统垂直干线子系统光缆的端接方法的端接方法n光缆传输系统具有传输速率高、衰减低。频带宽、抗电磁干扰能力强等特点，作为垂直主干线主要用来传输数据信号n625m125m缓变增强型多模光纤n83m125m突变型单模光纤n垂直主干线的光纤系统，一头端接设备间的光发送器或光纤盒，另一头端接楼层配线间的光接收器或光纤盒建筑群干线子系统n建筑群干布线子系统是智能楼宇与外部联络的主干传输线路。n建筑群干线子系统由建筑群配线架（CD）与之间的电缆（光缆）组成n建筑群干线子系统的缆线尽可能采用地下敷设n建筑群主干布线设计应根据建筑群体用户对信息数量、性能的需求，采取相应的技术措施和实施方案n建筑群主干布线通常选用大对数电缆或光缆。其数量与性能依据于楼宇内部的系统需求楼层配线间n尽量建在建筑物平面的中间位置n尽可能靠近弱电井n尽量避开强电磁场的干扰n尽量远离强振动源和强噪声源n远离有害气体源以及腐蚀、易燃、易爆炸物n典型的配线间面积为1.8m2（长l.5m，宽1.2m）。n楼层配线间的数目的确定通常根据所服务的楼层面积和楼层信息插座的密度来考虑n楼层配线间是放置配线架（柜）、电子传输设备、网络互连设备和应用系统设备的专用房间。水平子系统和干线子系统在这里的配线架（柜）上进行交接。n配线间的温湿度应满足能连续进行工作的正常范围。温度1030，湿度2080。n设备间设置专用UPS。其容量与配线间内安装的设备数量有关n楼层配线间应有良好的接地极，综合接地电阻应小于1n管理干线子系统、水平子系统线缆及相关连接硬件的区域称为管理区。它由配线间（设备间、二级交接间相同）的线缆、配线架及相关接插软线等组成n每个管理区提供了各子系统与其它子系统连接的路径，n只要在管理区调整交接方式，就可以管理整个应用系统终端设备，从而实现了综合布线的灵活性、开放性和扩展性。信息插座的安装信息插座的安装n信息插座根据不同环境、不同需要可以安装在墙体上、地面、活动地板上。n安装在墙体上的信息插座宜高出地面300mm。如有活动地板的工作区，墙体上的信息插座宜高出活动地板300mm。n安装在活动地板或地面上的信息插座，应固定在地面内接线盒里，接线盒盖可开启，并有防水、防尘要求。接线盒盖面应与地面齐平。n信息插座应有标签，以图形或文字表示所接终端设备类型。n信息插座应以标准的图T568B或T568A接线线缆敷设线缆敷设n缆线布放两端应贴有标签，表明起始和终端位置，标签书写应清晰、端正和正确。n缆线的布放应平直，不得产生扭绞、打圈等现象，不应受到外力的挤压和损伤。n缆线布放时应有冗余。在交接间、设备间对绞电缆预留长度一般为36m，工作区为0.30.6m；光缆在设备端预留长度一般为510m。有特殊要求的应按设计要求预留长度。缆线的弯曲半径应符合下列规定：缆线的弯曲半径应符合下列规定：非屏蔽4对对绞电缆的弯曲半径应至少为电缆外径的4倍，在施工过程中应至少为8倍。屏蔽对绞电缆的弯曲半径应至少为电缆外径的6l0倍。主干对绞电缆的弯曲半径应至少为电缆外径的10倍。光缆的弯曲半径应至少为光缆外径的15倍，在施工过程中应至少为20倍。电源线、信号电缆、对绞电缆、光缆及建筑物内其他弱电系统的缆线应分离布放。各缆线间的最小净距应符合设计要求。缆线终端处必须卡接牢固，接触良好。缆线中间不得产生接头现象。对绞线连接终端设备时应尽量保持扭绞状态，非扭绞长度对于5类线不应大于13mm，4类线不大于25mm。屏蔽对绞电缆的屏蔽层连接终端设备时终端处屏蔽罩接触可靠，缆线屏蔽层应与连接终端设备屏蔽罩360圆周接触，接触长度不宜小于10mm。光纤融接或机械接续处应加以保护和固定，使用连接器以便于光纤的跳接。配线设备安装配线设备安装n配线设备可以安装在墙上，也可以落地安装。n墙上安装配线箱体底边距地300800mm，配线箱体距离打开门的门边距离应大于500mm。n配线箱体暗设在墙体内。预留墙洞安装，箱底高出地面宜为5001000mm。n落地安装配线箱体落在200mm高的安装基座上。配线箱体垂直度偏差不应大于3mm。n配线从下部进入墙上安装配线箱体，宜用金属桥架保护，箱体与金属桥架应密封连接。n配线从下部进入落地安装配线箱体，配线箱体位置应与电缆出线孔相对应。n配线从上部进入配线箱体，宜用金属桥架保护，箱体与金属桥架应密封连接。n配线箱体内接线端子各种标志清晰、齐全。配线箱体内电缆配线架类型有：模块化系列配线架和110系列配线架。模块化配线架结构比较简单。110系列分夹接式（A型）和插接式（P型）二种。110A型配线架适用各种场合。110A型配线架由配线背板、110A接线块组件和相关配件组成。进入配线架线缆在配线板的内边缘捆绑在一起，以保证线缆不会滑出配线槽。剥去线缆外皮，然后固定安装110布线块。从左面或右面端接线缆，拉紧并弯曲每一对线缆，使其进入齿型牵引条。注意此时仍应保持双绞线的原来绞距。然后安装110连接块，插上标识条，做好接线记录。
