建筑施工之常用非落地式脚手架的设置和使用.doc

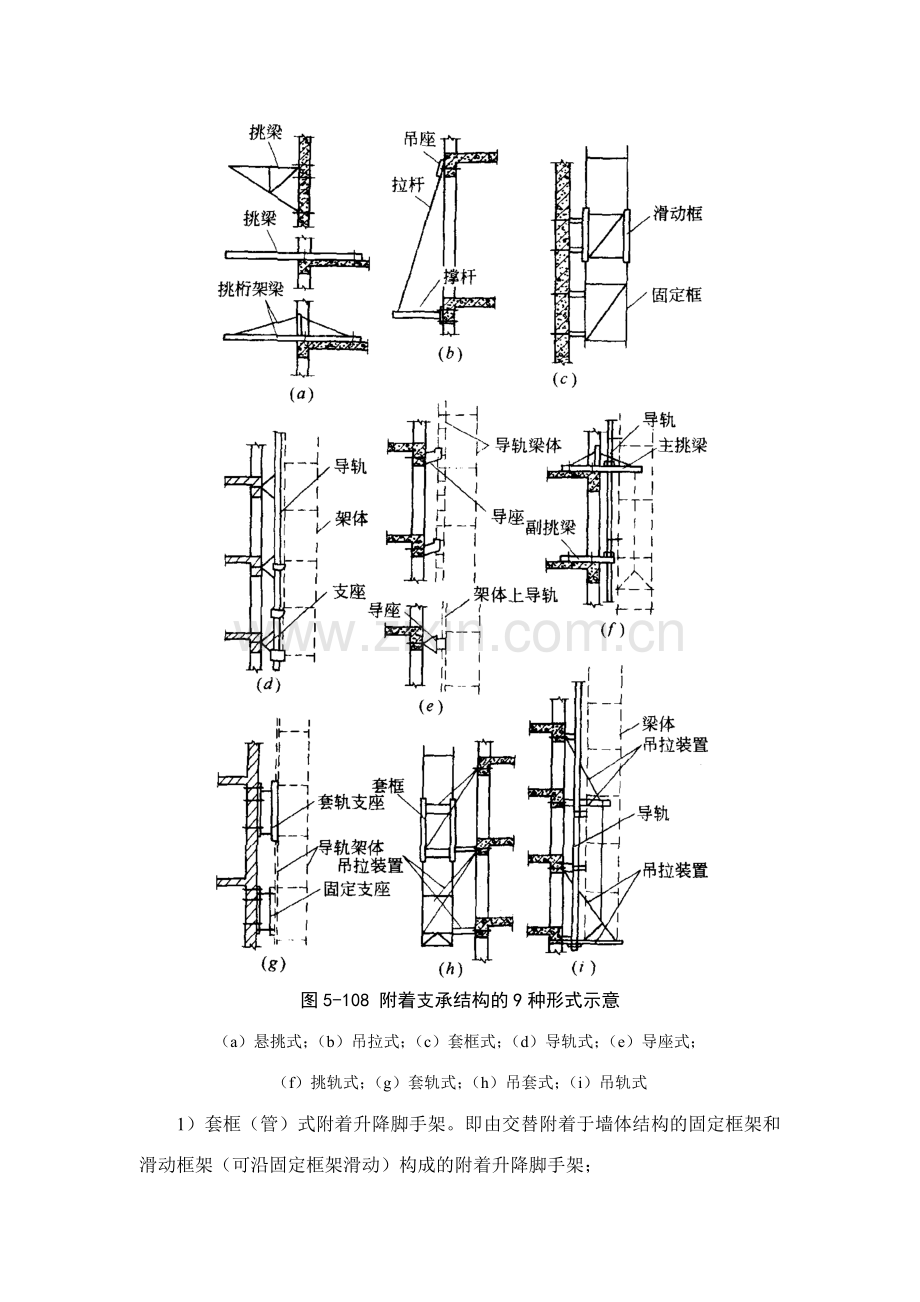

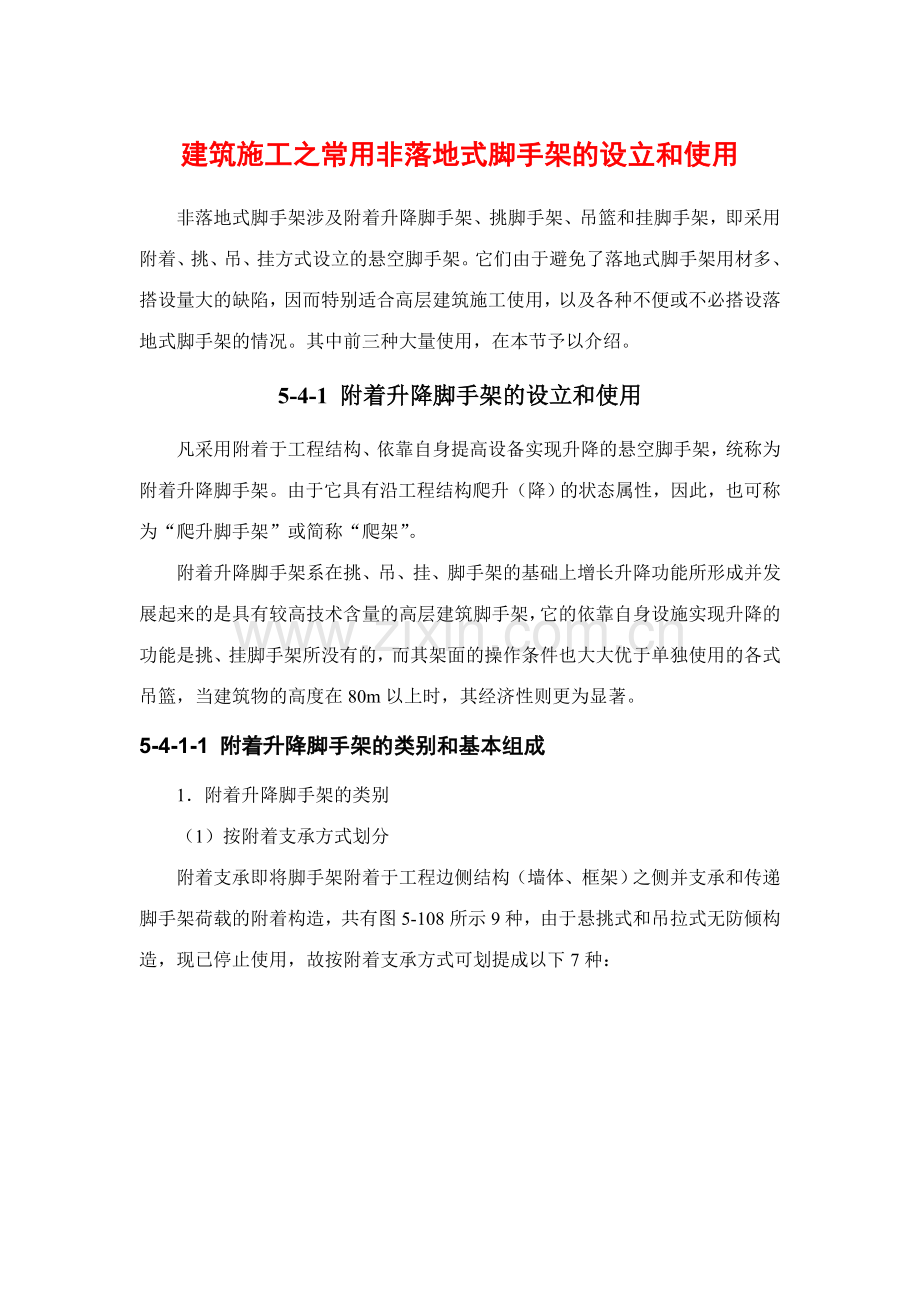

建筑施工之常用非落地式脚手架的设立和使用非落地式脚手架涉及附着升降脚手架、挑脚手架、吊篮和挂脚手架，即采用附着、挑、吊、挂方式设立的悬空脚手架。它们由于避免了落地式脚手架用材多、搭设量大的缺陷，因而特别适合高层建筑施工使用，以及各种不便或不必搭设落地式脚手架的情况。其中前三种大量使用，在本节予以介绍。5-4-1 附着升降脚手架的设立和使用凡采用附着于工程结构、依靠自身提高设备实现升降的悬空脚手架，统称为附着升降脚手架。由于它具有沿工程结构爬升（降）的状态属性，因此，也可称为“爬升脚手架”或简称“爬架”。附着升降脚手架系在挑、吊、挂、脚手架的基础上增长升降功能所形成并发展起来的是具有较高技术含量的高层建筑脚手架，它的依靠自身设施实现升降的功能是挑、挂脚手架所没有的，而其架面的操作条件也大大优于单独使用的各式吊篮，当建筑物的高度在80m以上时，其经济性则更为显著。5-4-1-1 附着升降脚手架的类别和基本组成1附着升降脚手架的类别（1）按附着支承方式划分附着支承即将脚手架附着于工程边侧结构（墙体、框架）之侧并支承和传递脚手架荷载的附着构造，共有图5-108所示9种，由于悬挑式和吊拉式无防倾构造，现已停止使用，故按附着支承方式可划提成以下7种：图5-108 附着支承结构的9种形式示意（a）悬挑式；（b）吊拉式；（c）套框式；（d）导轨式；（e）导座式；（f）挑轨式；（g）套轨式；（h）吊套式；（i）吊轨式1）套框（管）式附着升降脚手架。即由交替附着于墙体结构的固定框架和滑动框架（可沿固定框架滑动）构成的附着升降脚手架；2）导轨式附着升降脚手架。即架体沿附着于墙体结构的导轨升降的脚手架；3）导座式附着升降脚手架。即带导轨架体沿附着于墙体结构的导座升降的脚手架；4）挑轨式附着升降脚手架。即架体悬吊于带防倾导轨的挑梁带（固定于工程结构的）下并沿导轨升降的脚手架；5）套轨式附着升降脚手架。即架体与固定支座相连并沿套轨支座升降、固定支座与套轨支座交替与工程结构附着的升降脚手架；6）吊套式附着升降脚手架。即采用吊拉式附着支承的、架体可沿套框升降的附着升降脚手架；7）吊轨式附着升降脚手架。即采用设导轨的吊拉式附着支承、架体沿导轨升降的脚手架。图5-109111分别示出了导轨式、导座式和套轨式附着升降脚手架的基本构造情况。图5-109 导轨式附着升降脚手架图5-110 导座式附着升降脚手架1-吊挂支座；2-提高设备；3-架体；4-导轨；5-导座；6-固定螺栓；7-滚轴；8-导轨立杆图5-111 套轨式附着升降脚手架1-三角挂架；2-架体；3-滚动支座A；4-导轨；5-防坠装置；6-穿墙螺栓；7-滑动支座B；8-固定支座；9-架底框架（2）按升降方式划分附着升降脚手架都是由固定、或悬挂、吊挂于附着支承上的各节（跨）37层（步）架体所构成，按各节架体的升降方式可划分为：1）单跨（片）升降的附着升降脚手架。即每次单独升降一节（跨）架体的附着升降脚手架；2）整体升降的附着升降脚手架。即每次升降2节（跨）以上架体、乃至四周所有架体的附着升降脚手架；3）互爬升降的附着升降脚手架。即相邻架体互为支托并交替提高（或落下）的附着升降脚手架。互爬式爬升脚手架的升降原理见图5-112所示。每一个单元脚手架单独提高，当提高某一单元时，先将提高葫芦的吊钩挂在与被提高单元相邻的两架体上，提高葫芦的挂钩则钩住被提高单元底部，解除被提高单元约束，操作人员站在两相邻的架体上进行升降操作；当该升降单元升降到位后，将其与建筑物固定好，再将葫芦挂在该单元横梁上，进行与之相邻的脚手架单位的升降操作。相隔的单元脚手架可同时进行升降操作。图5-112 互爬式脚手架升降原理（3）按提高设备划分共有4种，即手动（葫芦）提高、电动（葫芦）提高、卷扬提高和滚压提高，其提高设备分别使用手动葫芦、电动葫芦、小型卷扬机和液压升降设备。手动葫芦只用于分段（12跨架体）提高和互爬提高；电动葫芦可用于分段和整体提高；卷扬提高方式用的较少，而滚压提高方式则仍处在技术不断地发展之中。目前国内已使用的滚压提高方式的附着升降脚手架有3种：1）采用穿心式带载升降液压千斤顶，沿486爬杆爬升，爬杆也是架体的导杆的防倾装置，其附着支承构造为吊拉式（图5-113）；图5-113 千斤顶型液压提高装置2）滚压升降装置依据塔吊液压顶升系统的原理进行设计，液压缸活塞杆与设于架体上的导轨以锁销相连，采用单跨提高方式，1套滚压提高装置（泵站、高压软管和2个滚压缸）在完毕一跨提高后，转移到另一跨进行提高后（图5-114）；图5-114 临设型液压提高装置3）升降机构由带有升降踏步块和导向板的导轨与附着其上的上下爬升箱和滚压油缸等组成。爬升箱内设有能自动导向的凸轮摆块和联动式导向轮，其上端的连接轴则与爬架的主承力架连接。启动油泵后，通过油缸的伸缩，上下爬升箱内的凸轮摆块和导向轮就自动沿着H型导轨的导向板和踏步块实现升降，并自动导向、自动复位和自动锁定。这种液压升降装置用于图5-115所示的导轨式带模板附着升降脚手架中。图5-115 带模液压升降脚手架注：图中为应力实验测点编号此外，还可按其用途划分的带模板和不带模板的附着升降脚手架。2附着升降脚手架的基本组成部分附着升降脚手架由架体、附着支承、提高机构和设备、安全装置和控制系统等4个基本部分构成。（1）架体附着升降脚手架的架体由竖向主框架、水平梁架和架体板构成（图5-116）。其中，竖向主框架既是构成架体的边框架，也是与附着支承构造连接，并将架体荷载传给工程结构承受的架体主承传载构造。带导轨架体的导轨一般都设计为竖向主框架的内侧立杆。竖向主框架的形式可为单片框架（框架构造形式如图5-108所示，其中一些特殊形式为考虑人员通行规定而调整）或为由两个片式框架（分别为相邻跨的边框架）组成的格构柱式框架，后者多用于采用挑梁悬吊架体的附着升降脚手架中。水平梁架一般设于底部，承受架体板传下来的架体荷载并将其传给竖向主框架，水平梁架的设立也是加强架体的整体性和刚度的重要措施，因而规定采用定型焊接或组装的型钢结构。除竖向主框架和水平梁架的其余架体部分称为“架体板”，用此名称，是由于在承受风侧等水平荷载（侧力）作用时，它相称于两端支承于竖向主框架之上的一块板，同时也避免与整个架体相混淆。图5-116 附着升降脚手架的架体构成对架体进行设计时，按竖向荷载传给水平梁架，再传给竖向主框架和水平荷载直接由架体板、水平梁架传给竖向主框架进行验算，这是偏于安全的算法。事实上，部分架体板的竖向荷载可以直接传给竖向主框架，而水平梁架的竖杆如亦为架体板的立杆时，（例如水平梁架亦采用脚手架杆件搭设且其立杆共用时），将会提高其承载能力（上海八建的实验表白，可提高30%左右）。因此，当水平梁架采用焊接朽架片组装时，其竖杆宜采用483.5钢管并伸出其上弦杆，相邻竖杆的伸出长度应相差不小于500mm，以便向上接架体板的立杆，使水平梁架和架体板形成整体。架体板应设立剪力撑，当有悬挑段时，应设立如图5-116所示的成对斜杆并加强连接构造，以保证悬挑段的传载和安全工作规定。（2）附着支承附着支承的形式虽有图5-108所示的9种，但其基本构造却只有挑梁、拉杆、导轨、导座（或支座、锚固件）和套框（管）等5种，并视需要组合使用。为了保证架体在升降时处在稳定状态，避免晃动和抵抗倾覆作用，规定达成以下两项规定：1）架体在任何状态（使用、上升或下降）下，与工程结构之间必须有不少于2处的附着支承点；2）必须设立防倾装置。也即在采用非导轨或非导座附着方式（其导轨或导座既起支承和导向作用、也起防倾作用）时，必须此外附设防倾导杆。而挑梁式和吊拉式附着支承构造，在加设防倾导轨后，就变成了挑轨式和吊轨式。即使在附着支承构造完全满足以上两项规定的情况下，架体在提高阶段多会出现上部自由高度过大的问题，解决的途径有以下两个：1）采用刚度大的防倾导轨，使其增长支承点以上的设立高度（即悬臂高度），以减少架体在接近每次提高最大高度时的自由高度；2）在外墙模板顶部外侧设立支、拉座构造，运用模板及其支撑体系建立上部附着支承点，这需要进行严格的设计和验算，涉及增长或加强模板体系的撑拉杆件。（3）提高机构和设备附着升降脚手架的提高机构取决于提高设备，共有吊升、顶升和爬升等3种：1）吊升。在挑梁架（或导轨、导座、套管架等）挂置电动葫芦或手动葫芦，以链条或拉杆吊着（竖向或斜向）架体，实际沿导轨滑动的吊升。提高设备为小型卷扬机时，则采用钢丝绳、经导向滑轮实现对架体的吊升；2）顶升。即图5-114所示的方式，通过液压缸活塞杆的伸长，使导轨上升并带动架体上升；3）爬升。即图5-115所示的方式，其上下爬升箱带着架体沿导轨自动向上爬升。提高机构和设备应保证处在完好状况、工作可靠、动作稳定。（4）安全装置和控制系统附着升降脚手架的安全装置涉及防坠和防倾装置，防倾采用防倾导轨及其他适合的控制架体水平位移的构造。防坠装置则为防止架体坠落的装置。即一旦因断链（绳）等导致架体坠落时，能立即动作、及时将架体制停在防坠杆等支持构造上。防坠装置的制动有棘轮棘爪、楔块斜面自锁、摩擦轮斜面自锁、楔块套管、偏心凸轮、摆针等多种类型（图5-117），一般都能达成制停的规定，已有几种防坠产品面市，如广西圣安建筑外架技术开发部研制出的限载联动防坠装置，采用凸轮构造防坠器（图5-118），广西一建公司产品“FZ25型爬架防坠器”，采用楔块套管构造（图5-119）。图5-117 防坠装置的制动类型示意图5-118 采用凸轮构造的防坠器图5-119 采用楔块套管构造的防坠器附着升降脚手架采用整体提高方式时，其控制系统应保证实现同步提高和限载保安全的规定。由于同步和限载规定之间有密切的内在联系，不同步时则荷载的差别亦大，因此，也常用限载来实现同步升降的规定。对升降同步性的控制应实现自动显示、自动调整和遇故障自停的规定。这些年来在这方面已取得了重要的技术进展，如：比尔特整体提高脚手架电动爬架（一种吊轨式附着升降脚手架）在每个提高机上设有保护装置，当出现障碍、超载和卡链等情况时，能将信息及时反馈到操作盒上，自动报警、显示故障位置并同时切断电源，使整架停止升降；江苏江都建筑专用设备厂生产的液压控制台设有各机位运营状态显示系统，可供操作人员监控各千斤顶运营情况、及时排除故障，并依据大荷载需要高压力的原理，自动调节千斤顶的升速；桂林圣安的“限载联动防坠器”，由限载联控、锁紧装置等组成。它根据弹簧钢的弹性变形与荷载的线性关系，调定限位开关的控制距离，将提高力的变化转为限位开关的信号变化后，反馈到集群控制线路中，达成及时进行报警、显示和自动控制的规定；江苏省建筑科学研究院研制出的“预警安全保护系统”，由串联于电动葫芦机位上的机械式载荷传感器、中继站和自动检测显示仪组成，每4只传感器并联为一组并联至中继站，各中继站用1根电源线和信号线合一的电缆线串联至自动显示仪（图5-120），将各机位的荷载限定在1040kN的范围内。当机位荷载超过上述范围时，传感器立即向中央自动检测显示仪发出报警信号并指示异常机位及其情况类型、切断总电源并发出声、光报警信号；图5-120 预警安全保护系统上海八建在其“DMCL整体电动升降脚手架”中采用如图5-121所示的控制系统，它由荷载增量控制系统与防坠安全制动器组成，通过荷载监控系统抓住吊点荷载的变化（超载和失载），及时报警、自动切断电源，并使防坠装置动作、锁住架体。防坠安全制动器采用了电磁铁吸合形式与机械形式兼容，既可分别，也可同时控制。当吊点荷载超过设定值时，控制器发出指令、使电磁铁吸合，作防坠前的准备。机械式的作用为在发生断链时快速制动。而制动器则是采用凸轮与25制动刹杆的接触时，其压力角小于其摩擦角的原理设计的，凸轮的另一面（非摩擦面）则与电磁铁连接；图5-121 控制系统工作框图示意北京市建筑工程研究院在其研制的液压带模附着升降脚手架中，按图5-122的框图进行控制。在架体分组爬升时，采用便携式油缸和泵站，油缸压力按设计预先调定并设有相应的液压锁，手动控制；当整体爬升时，在油缸内加设位移传感器，使用由可编程控制器组成的自动控制系统。该系统由位移传感器测出油缸的顶升距离、传入信号解决器整理传送到编程控制器中进行位移差解决（记录各油缸顶升位移值、随时进行位移值的比较、并判断其位移差值是否超过设定的允许差值），将超过允许位移差的油缸停止运营，并在降下来后又重新启动，以保证达成同步提高规定。此外，可编程控制器的程序中还设有保护措施，一旦因某一油缸停止工作或爬架卡住时，即自动停止顶升。图5-122控制系统框图5-4-1-2 附着升降脚手架的安全规定和注意事项1附着升降脚手架设计安全的规定和注意事项建筑施工附着升降脚手架管理暂行规定 建设部1996年颁发，目前仍在执行。（以下简称暂行规定）对附着升降脚手架设计规定的重要规定列入表5-14中，对实现设计安全规定的注意事项如下：（1）保证达成安全设计中的关键规定关键规定有以下六个方面：1）各设计项目使用相应的设计方法并保证达成规定的安全保证度（可靠指标或安全系数）规定；2）对的拟定各种架型在不同工况下承传载受力情况的分析模式；3）按规定使用在不同部件、工况下的计算系数；暂行规定对附着升降脚手架设计规定的重要规定 表5-94序次项目重要规定1执行标准本暂行规定、编制建筑施工脚手架安全技术标准的统一规定（修订稿）以及建筑结构荷载规范（GBJ 9）、钢结构设计规范（GBJ 17）、冷弯薄壁型钢结构技术规范（GBJ 18）和混凝土结构设计规范等相关标准（注：应执行相应的新标准）2设计计算方法1）架体结构和附着支承结构采用“概率极限状态法”设计；2）动力设备、吊具、索具按“允许应力法”设计3计算简图和验算规定按使用、升降和坠落三种状态拟定计算简图，按最不利受力情况进行计（验）算，必要时通过实架实验拟定其设计承载能力4恒载标准值Gk涉及架体和架上其他设备、装置的自重5活载标准值Qk架上施工人员、材料、机具自重，可按设计的控制值采用，但其取值不得小于以下规定：1）结构施工按二层同时作业；装修施工按三层同时作业；2）使用工况结构作业按3kN/m2计，装修作业按2kN/m2计；3）升降和坠落工况均按0.5kN/m2计6荷载计算系数见下表7允许应力法中安全系数和允许荷载的取值1）吊具、索具取K6.0,其他按相关标准的规定；2）按相关标准规定。无规定期，可取其额定荷载8受压杆件的长细比和受弯杆件的允许挠度1）150；2）允许挠度；水平杆L/150；水平支撑结构L/200；其他受弯构件L/3009支承（机位）的平面布置控制跨度和悬挑长度，避免超过其设计（或实验）承载能力10架体尺寸1）高度5倍楼层高；2）宽度1.2m；3）支承跨度8m（直线架体）或5.4m（曲线、折线）架体；4）架体的全高跨度110m2；5）采用整体提高的架体的水平悬挑长度1/2跨度 且3m；采用单跨（片）提高的架体的水平悬挑长度1/4跨度11设计应达成安全可靠（有效）的项目1）架体结构；2）附着支承结构；3）防倾、防坠装置；4）监控荷载和保证同步升降的控制系统；5）动力设备；6）安全防护设施12架体结构和构造设计1）竖向主框架应为定型加强的、并采用焊接或螺栓连接结构，不得使用脚手架杆件组装；2）竖向主框架与附着支承的导向构造之间不得采用扣接等脚手架连接方式；3）水平梁架应采用焊接或螺栓连接的析架梁式结构，局部可采用脚手架杆件连接，但其长度不得大于2m；4）架体外立面沿全高设立剪刀撑，其跨度不得大于6.0m；5）悬挑端应以竖向主框架为中心设对称的斜拉杆（图5-116）；6）分段提高的架体必须为直线形架体13架体应采用加强构造措施的部位1）与附着支承结构的连接处；2）升降机构设立处；3）防倾、防坠装置的设立处；4）吊拉点处；5）架体平面的转角处；6）因碰塔吊、电梯等设施而需要断开或开洞处；7）其他需要加强的部位14物料平台布置1）必须将其荷载独立地传递给工程结构；2）平台所在跨的架段应单独升降；3）在使用工况下，保证平台荷载不传递给架体15附着支承的设立和构造规定1）在升降和使用工况下，保证设于每一竖向主框架并可单独承受该跨所有设计荷载和倾覆作用的附着支承构造均不得少于2套；2）穿墙螺栓应采用双螺母固定，螺母外螺杆长度不得少于3扣；垫板尺寸应由设计拟定、且不得小于50808（mm），采用单根螺栓锚固时，应有防扭转措施；3）附着构造应具有适应误工误差的调整功能，避免出现过大的安装应力和变形；4）位于建筑物凸出或凹进处的附着支承构造应单独设计；5）对连接处工程结构混凝土强度的规定，应按计算拟定、且不得小于C1016防倾装置设立1）在升降和使用工况下，位于同一竖平面的防倾装置支承点均不得少于2处，其最上与最下支承点之间的间距不得小于架体全高1/3；2）防倾装置与主框架、附着支承之间的连接不得采用扣件或碗扣方式；3）防倾装置的导向间隙应不小于5mm17防坠装置设立1）设在竖向主框架部位、且每榀主框架必须设立1个；2）必须灵敏、可靠，其制动距离应不大于80mm（整体提高）或150mm（分段提高）；3）必须与提高设备分别设立在两套附着支承结构上，并能独立承担所有荷载18动力设备1）应满足升降工作的性能规定；2）手拉葫芦只能用于单跨升降（即升降点不超过2个）19控制系统1）保证达成同步和荷载的控制规定；2）具有超载报警、停机和负载报警的功能20安全保护措施1）架体外侧必须用800目/100cm2的密目安全网围挡，并可靠固定；2）底层脚手板铺设严密，并用密目网兜底；3）设立防止物料坠落、在升降时可折起的底层翻板构造；4）每一作业层的外侧必预设备各高1.2m和0.6m的两道栏杆和档脚板（高180mm）21加工制作1）必须具有完整的设计图纸、工艺文献、产品标准和产品质量检查规则；2）制作单位有完善的质量管理体系，保证产品质量；3）对材料、辅料的材质、性能进行验证、检查；4）构配件按工艺规定和检查标准进行检查。附着支承构造、防倾防坠装置等重要加工件必须100%进行检查，并有可追溯性标志荷载计算系数设计方法设计项目计入的计算系数使用工况升降工况坠落概率极限状态设计法架体结构构架（架体板）G、Q、m-竖向主框架1（G、Q、）2（G、Q、）水平梁架附着支承结构防倾、防坠装置工程结构允许应力设计法机械设备-2动力设备吊县、索具1注：1）G、Q、m执行统一规定；2）1、2为荷载变化系数，取11.3，22.04）按规定细致拟定设立、构造和连接的设计规定；5）全面拟定对安全保险（防倾、防坠）装置和保护设施的设立与设计规定；6）拟定对实架实验和其他实验、检测、检查及其监控管理的规定。（2）保证达成设计的安全保证度规定脚手架结构设计执行统一规定的规定，非脚手架杆件组装的工程结构部分执行普钢或薄钢设计规范的规定，并取结构重要性系数00.9。采用允许应力法设计的动力和机械设计项目，手拉环链葫芦的K4.0（国内电动葫芦产品，因多系在手拉葫芦基础上设计制作的，故亦应考虑相同的安全系数），其他无相应标准的动力设备可取K3.0机械部件取K2.0。（3）对的拟定计算简图虽附着升降脚手架的设立规定保证其在任何工况下都必须有两处（套）附着支承构造，但在设计时，必须按每套均可独立承受所有荷载作用进行设计，并建立相应的计算简图。8种附着支承方式的承传载情况可分为4组，示于图5-123中，可供读者拟定计算简图时参考。图5-123 附着支承与架体间的承传载简况（4）控制升降同步、限制超载和保证坠落时制停的设计规定在严格控制架上施工荷载均匀分布且不超过设计规定值的情况下，升起机位出现超载的因素重要来自以下两个方面：1）升降阻碍和提高设备故障（如电动葫芦翻链、卡链等）；2）因荷载分布不均或架子倾斜导致的机位荷载的增长。前者会导致荷载的异常变化（急剧增高），若不立即停机时，会引起断链和架体坠落。一旦发生坠落时，这部分超载亦随即消失；后者一般不会超过设计（平均）荷载P的30%，即0.3P，这部分超载会增长其坠落时的冲击力，需要在防坠装置等的设计中认真考虑。当取A机位荷载为1.3P，与其相邻的B左和B右机位的荷载为0.85P，其他机位的荷载为P，并取发生坠落到制停住架体所产生的冲击系数为1.51.8时，可分别绘出A机位、B机位和C机位发生坠落时各机位荷载的变化情况（示于图5-124）。其中，坠落点的冲力等于机位原荷载乘以冲击系数，相邻机位则承担冲力的一半和自身的原有荷载，相隔机位则假定其不受影响（实际有影响，即也许起一些帮忙作用）。故从这一分析结果出发，不仅应在设计中考虑1.3和2.0的计算系数，并且还必须严格控制同步升降、超载和防坠器的制停时间。由于冲击系数值随制停时间的延长而急剧增大，因此，必须尽量缩小制停时间及其距离。图5-124 不同机位发生坠落时的荷载变化2附着升降脚手架施工安全管理的规定和注意事项暂行规定对附着升降脚手架施工安全管理规定的重要规定列入表5-95中。有关注意事项如下：暂行规定对附着升降脚手架施工安全管理规定的重要规定 表5-95序次项目重要规定1施工准备工作1）编制施工组织设计，备齐资料、按规定办理使用手续；2）配备合格人员、进行专业培训、明确岗位职责；3）检查材料、构件和设备质量，严禁使用不合格品；4）设立安装平台，保证水平精度和承载规定2安装规定1）相邻架体竖向主框架和水平梁架的高差20mm；2）竖向主框架、导轨、防倾和导向装置的垂直偏差应5和60mm；3）穿墙螺栓预留孔应垂直结构外表面，其中心误差应15mm3检查规定组装完毕后进行以下检查，合格后方可进行升降操作：1）工程结构混凝土的强度达成承载规定；2）所有附着支承点的设立符合规定（严禁少装固定螺栓或使用不合格螺栓）；3）各项安全保险装置合格；4）电气控制系统的设立符合用电安全规定；5）动力设备工作正常；6）同步和限载控制系统的设立和试运效果符合设计规定；7）架体中用脚手架杆件搭设的部分符合质量规定；8）安全防护设施齐备；9）岗位人员贯彻；10）在相应施工区域应有防雷、消防和照明设施；11）同时使用的动力、防坠与控制设备应分别采用同一厂家的同规格型号产品，其装设应有防雨、防尘和防砸措施；12）其他4升降操作规定1）严格执行作业的程序规定和技术规定；2）严格控制架体上的荷载符合设计规定；3）按设计规定拆除影响架体升降的障碍物和约束；4）严禁操作人员停留在架体上。确属需要上人时，必须采用可靠防护措施，并由建筑安全监管部门审查认可；5）设立安全警戒线和专人监护；6）严格按设计规定进行同步提高，相邻提高点的高差应30mm，整架最大升降差应80mm；7）规范指令，统一指挥。有异常情况时，任何人均可发出停止指令；8）严密监视环链葫芦运营情况，及时发现和排除也许出现的翻链、绞链和其他故障；9）升降到位后及时按设计规定进行附着固定。未完毕固定工作者，施工人员不得擅离岗位或下班；未办交付使用手续者，不得投入使用5交付使用的检查项目1）附着支承、架体按设计规定进行固定及螺栓拧紧和承力件预紧限度情况；2）碗扣和扣件接头的紧固情况（无松动）；3）安全防护设施齐备与否；4）其他6使用规定1）遵守其设计性指标，不得随意扩大使用范围（架体超高，超跨度等）；2）严禁超载；3）严禁在架上集中堆放施工材料、机具；4）及时清除架上垃圾和杂物7使用中严禁进行的作业和出现的情况1）运用架体吊运物料；2）在架体上拉结吊装缆绳（索）；3）在架体上推车；4）任意拆除结构件和松动连接件；5）拆除或减少架体上的安全防护设施；6）吊运物料碰撞或扯动架体；7）运用架体支顶模板；8）使用中的物料平台与架体仍连接在一起；9）其他影响架体安全的作业8检查和加固规定1）按“3”的检查规定每月进行一次全面检查；2）预计停用超过1个月时，停用前进行加固；3）停用超过1个月或遇六级大风后复工时，按“4”的规定进行检查；4）连接件（螺栓）、动力设备、安全保险装置和控制设备至少每月维护保养一次9严禁进行作业规定1）遇五级（含五级）以上大风和大雨、大雪、雷雨等恶劣天气时，严禁进行升降和拆卸作业，并对架体进行加固；2）夜间进行升降作业10拆除作业规定1）按专项措施和安全操作规程的有关规定进行；2）对施工人员进行安全技术交底；3）有可靠防止人员和物料掉落的措施；4）严禁抛扔物料11材料、设备报废规定1）焊接件严重变形（无法修复）或严重锈蚀；2）导轨、构件严重弯曲；3）螺栓连接件变形、磨损、锈蚀或损坏；4）弹簧件变形、失效；5）钢丝绳扭曲、打结、断股、磨损达成报废规定；6）其他已不符合设计规定的情况12行政管理规定1）建设部对从事附着升降脚手架工程的施工单位实行资质管理；未取得相应资质证书的不得承揽其工程任务；2）对附着升降脚手架实行认证制度，必须经国务院建设行政主管部门组织鉴定或其委托具有资格的单位进行认证；3）按资质管理规定办理审查手续；4）新研制的附着升降脚手架应到本地建设行政主管部门办理审查手续，审查合格者，只可批在一个工程上试用，并接受监督和指导，试用成功后，可办理认证手续；5）对资质证书实行年检管理制度，有下列情况之一者一律注销资质证书：a使用的附着升降脚手架的名称、型号与其资质证书不一致者；b有出借、出租资质证书和转包行为者；c严重违反本规定、多次整改仍不合格者；d发生一次死亡3人以上重大事故或事故累计死亡人数达3人以上者；6）异地使用时，用前应到本地建设行政主管部门办理备案手续，接受其监督管理；7）工程项目的总承包对安全工作实行统一管理，分包单位对附着升降脚手架的使用安全负责；8）发生重大事故后，应按规定保护现场、采用防事故扩大措施、组织抢救工作并立即向主管部门报告（1）严格细致地加强管理，按照“三分技术、七分管理”的实践经验，严格细致地加强管理，保证附着升降脚手架的使用安全。（2）贯彻岗位责任制度，加强检查工作切实贯彻各项检查规定，认真执行“出现异常情况时，任何人都可发出停止指令”的规定，以避免事故的发生。（3）全面提高施工和使用安全的保证限度防止坠落是使用安全的重要规定。不仅要保证防倾、防坠、防护和控制设施齐全、有效，并且要避免在这些设施控制不了的其他方面出现问题，例如工程结构混凝土未达成规定强度，附着固定件有伤损或装设局限性等。要努力保证不会出现坠落，并及时发现和消除隐患。（4）加强对施工情况的记录工作涉及检查、交接记录和每日的施工情况记录，并随时整理、分析、报告，以便及时发现问题，予以解决。5-4-2 吊篮采用悬吊方式设立的脚手架称为“吊脚手架”，其形式有吊架（悬吊梁式或满堂式工作台）和吊篮（悬吊篮式工作台），重要用于装修和维修工程施工。吊架由于移动式工作台的兴起，已较少应用，而吊篮则已成为高层建筑外装修作业脚手架的常用形式，其技术也已发展得较为完善。5-4-2-1 吊篮的类别和基本构造1吊篮的分类（1）按用途划分：可分为维修吊篮和装修吊篮。前者为篮长4m、载重量5kN的小型吊篮，一般为单层；后者的篮长可达8m左右，载重量510kN，并有单层、双层、三层等多种形式，可满足装修施工的需要。（2）按驱动型式划分：可分为手动、气动和电动三种。（3）按提高方式划分：可分为卷扬式（又有提高机设于吊箱或悬挂机构之分）和爬升式（又有式卷绳和S式卷绳之分）两种。2吊篮的型号和性能吊篮的型号按图5-125所示规定顺序编排。表5-96和表5-97则分别列出了LGZ-300-3.6A型高层维修吊篮（图5-126）和其他几种常用吊篮的性能参数。图5-125 吊篮的型号LGZ-300-3.6A型吊篮的重要技术参数 表5-96机构名称项目名称单位规格性能吊篮额定荷载kN3.0自重kg450升降速度m/min5吊篮面积mm3.60.7操作方式电动或手动吊架自重kg690占地面积mm4.83.9油缸工作压力kN/cm20.16油缸流量L/min2.94油缸行程mm600升降机构钢丝绳绕法“Z”形缭绕载荷kN4.0电机：功率kW0.8电压（三相交流）V380额定转速r/min1400频率Hz50温度40其他配重kg470钢丝绳规格mmYB261-738.25航空钢丝绳钢丝绳拉断力kN44.60图5-126 LGZ300-3.6A型高层维修吊篮3吊篮的设立和升降方法几种常见吊篮的性能参数 表5-97型号ZLP800ZLP500ZLS300额定负载质量（kg）800500300升降速度（m/min）863作业平台尺寸（长度，m）2.57.5262钢丝绳直径（mm）8.38.37电机功率（kW）2.21.1（手动）安全锁锁绳速度（离心式）（m/min）1822182212锁绳角度（摆臂式）（）3838-整机自重（kg）20231360950吊篮吊挂设立于屋面上的悬挂机构上，图5-127示出了吊篮的常见设立情况。图5-127 吊篮的设立全貌1-悬挂机构；2-悬挂机构安全绳；3-工作钢丝绳；4-安全钢丝绳；5-安全带及安全绳；6-提高机；7-悬吊平台；8-电器控制柜；9-供电电缆；10-绳坠铁；11-围栏；12-安全锁吊篮的升降方式有以下3种：（1）手扳葫芦升降手扳葫芦携带方便、操作灵活，牵引方向和距离不受限制，水平、垂直、倾斜均可使用。常用手扳葫芦的规格性能列入表5-98中。手扳葫芦的规格性能 表5-98额定负荷（kN）81530额定负荷的最大手扳力（kN）0.350.450.45手扳一次钢丝绳最大行程（mm）50502530手柄长度（mm）80010701200机体重量（kg）5.59.514.5钢丝绳规格7.7（6191）9（77）13.5（719）钢丝绳长度（m）102010注：钢丝绳长度，也可根据需要订购。用手扳葫芦升降时，在每根悬吊钢丝绳上各装1个手扳葫芦。将钢丝绳通过手扳葫芦的导向孔向吊钩方向穿入、压紧，往复扳动前进手柄，即可进行起吊和牵引；而往复扳动倒退手柄时，即可下落或放松。但必须增设1根12.5mm保险钢丝绳，以保证葫芦出现打滑或断绳的安全。为避免钢丝绳打滑脱出，可将钢丝绳头弯起，与导绳孔上部的钢丝绳合在一起用轧头夹紧，同时在导绳孔上口增设1个压片，葫芦停止升降时，用止动螺栓通过压片压紧钢丝绳（图5-128）。图5-128 手扳葫芦构造及升降示意图1-松卸手柄；2-导绳孔；3-前进手柄；4-倒退手柄；5-拉伸弹簧；6-左连杆；7-右连杆；8-前夹钳；9-后平钳；10-偏心板；11-夹子；12-松卸曲柄（2）卷扬升降卷扬升降采用的卷扬提高机与常用的卷扬机属同一类型，通过钢丝绳的收卷和释放，带动吊箱升降。但其体积小、重量轻，并带有多重安全装置。卷扬提高机可设于悬吊平台的两侧（图5-129）或屋顶之上（图5-130）。后者常需增设移动装置，成为电动升降车（图5-131）。在此基础上又出现了一种带有旋转臂杆，并在轨道上行走的移动式吊篮（图5-132），其技术性能列于表5-99中。图5-129 提高机设于吊箱的卷扬式吊篮图5-130 提高机设于屋顶的卷扬式吊篮图5-131 电动吊篮传动车示意图1-钢丝绳；2-活动横担；3-电闸箱；4-电动机防护罩；5-钢丝绳卷筒；6-配重箱；7-丝杠支脚；8-行走轮图5-132 带旋转臂杆的移动式吊篮1-吊篮；2-臂杆；3-调臂装置；4-卷扬机；5-制动器；6-配重；7-夹具；8-行走机构；9-车架；10-轨道移动式吊篮的技术性能 表5-99项目甲型乙型载重量（kg）250300提高高度（m）80100提高速度（m/min）1010沿轨道行驶速度（m/min）1212轨距（mm）8001000电动机总功率（kW）33吊篮重（kN）12001200总重（不计轨道）（kN）32502860（3）爬升升降爬升提高机为沿钢丝绳爬升的提高机。其与卷扬提高机的区别在于提高机不是收卷或释放钢丝绳，而是靠绳轮与钢丝绳的特形缠绕所产生的摩擦力提高吊篮。由不同的钢丝绳缠绕方式形成了“Z”形卷扬机构（图5-133）、“3”形卷扬机构（图5-134）和“”形卷扬机构（图5-135）。“Z”形机构为一对靠齿轮啮合的槽轮，靠摩擦带动其槽中的钢丝绳一起旋转，并依旋转方向的改变实现提高或下降；“3”形机构只有1个轮子，钢丝绳在卷筒上缠绕4圈后从两端伸出，分别接至吊篮和排挂支架上；“”形机构采用行星齿轮机构驱动卷筒旋转，带动吊篮沿钢丝绳升降。图5-133 “Z”形卷扬机构图5-134 “3”形卷扬机构A-制动器；B-安全锁；C-蜗轮蜗杆减速装置；D-电机过热保护装置；E-棘爪式刹车装置图5-135 “”形卷扬机构4悬挂机构的组成和设立典型悬挂机构的组成及其设立情况示于图5-136图5-139中，其挑梁多采用长度可调构造（图5-140）。图5-136 悬挂机构结构图1-挂板；2-拉曳板；3-绳轮；4-垫片；5-螺栓；6-销轴；7-小绳轮；8-拉纤钢丝绳；9-销轴；10-上支架；11-中梁；12-隔套；13-销轴；14-绳轮；15-螺栓；16-销轴；17-螺栓；18-前梁；19-螺栓；20-内插架1；21-内插架2；22-后支架；23-配重铁；24-脚轮；25-后底架；26-销轴；27-螺栓；28-前底架；29-前支架
