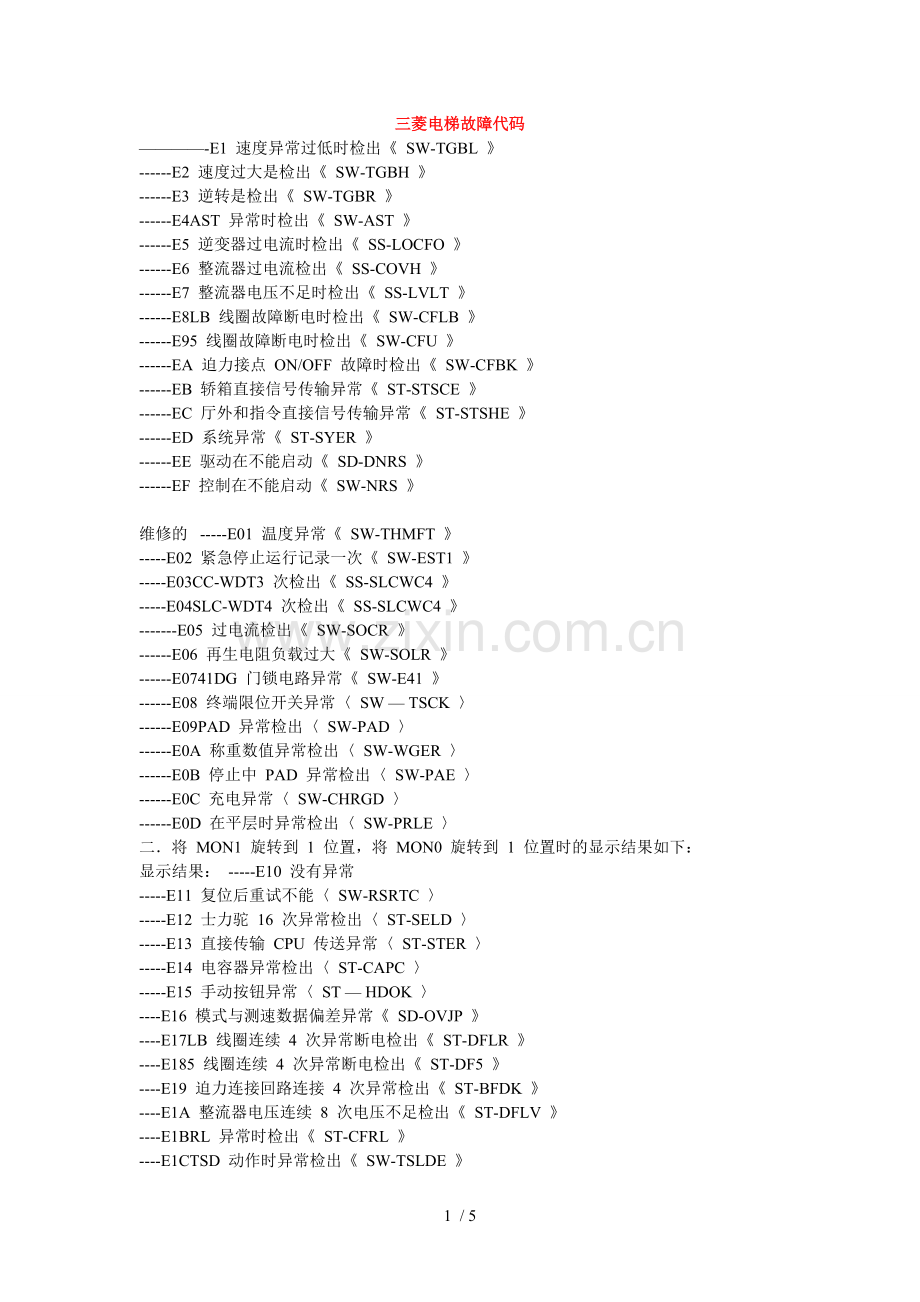

三菱电梯故障代码.doc

三菱电梯故障代码
————-E1 速度异常过低时检出《 SW-TGBL 》
------E2 速度过大是检出《 SW-TGBH 》
------E3 逆转是检出《 SW-TGBR 》
------E4AST 异常时检出《 SW-AST 》
------E5 逆变器过电流时检出《 SS-LOCFO 》
------E6 整流器过电流检出《 SS-COVH 》
------E7 整流器电压不足时检出《 SS-LVLT 》
------E8LB 线圈故障断电时检出《 SW-CFLB 》
------E95 线圈故障断电时检出《 SW-CFU 》
------EA 迫力接点 ON/OFF 故障时检出《 SW-CFBK 》
------EB 轿箱直接信号传输异常《 ST-STSCE 》
------EC 厅外和指令直接信号传输异常《 ST-STSHE 》
------ED 系统异常《 ST-SYER 》
------EE 驱动在不能启动《 SD-DNRS 》
------EF 控制在不能启动《 SW-NRS 》

维修的   -----E01 温度异常《 SW-THMFT 》
-----E02 紧急停止运行记录一次《 SW-EST1 》
-----E03CC-WDT3 次检出《 SS-SLCWC4 》
-----E04SLC-WDT4 次检出《 SS-SLCWC4 》
-------E05 过电流检出《 SW-SOCR 》
------E06 再生电阻负载过大《 SW-SOLR 》
------E0741DG 门锁电路异常《 SW-E41 》
------E08 终端限位开关异常〈 SW — TSCK 〉
------E09PAD 异常检出〈 SW-PAD 〉
------E0A 称重数值异常检出〈 SW-WGER 〉
------E0B 停止中 PAD 异常检出〈 SW-PAE 〉
------E0C 充电异常〈 SW-CHRGD 〉
------E0D 在平层时异常检出〈 SW-PRLE 〉
二．将 MON1 旋转到 1 位置，将 MON0 旋转到 1 位置时的显示结果如下：
显示结果： -----E10 没有异常
-----E11 复位后重试不能〈 SW-RSRTC 〉
-----E12 士力驼 16 次异常检出〈 ST-SELD 〉
-----E13 直接传输 CPU 传送异常〈 ST-STER 〉
-----E14 电容器异常检出〈 ST-CAPC 〉
-----E15 手动按钮异常〈 ST — HDOK 〉
----E16 模式与测速数据偏差异常《 SD-OVJP 》
----E17LB 线圈连续 4 次异常断电检出《 ST-DFLR 》
----E185 线圈连续 4 次异常断电检出《 ST-DF5 》
----E19 迫力连接回路连接 4 次异常检出《 ST-BFDK 》
----E1A 整流器电压连续 8 次电压不足检出《 ST-DFLV 》
----E1BRL 异常时检出《 ST-CFRL 》
----E1CTSD 动作时异常检出《 SW-TSLDE 》
-----E1DESP 动作时异常检出《 SW-ESPE 》
三．将 MON1 旋转到 1 位置，将 MON0 旋转到 2 位置时的显示结果如下：
显示结果： ----E20 没有异常
----E2189 回路异常检出《 SW-E89 》
----E22 紧急停止运行记录 2 次《 SW-EST2 》
----E23 系统异常《 ST-SYER 》
----E24 回复后在尝试检出《 ST-RSRQH 》
----E25 集极驱动板异常《 SS-GDFH 》
----E26 DC-CT 异常《 SD-CTER 》
----E27 油压迫力压力过低时检出《 SW-OPFER 》
----E28 油压迫力油温，油量异常检出《 SW — OTLER 》
----E29 温度异常《 SW-THMME 》
----E2A 与最终速度偏差异常《 ST-UMCH 》
----E2B 异常紧急停车后不能在启动《 SW — ETST 》
----E2C 迫力异常动作 2 次《 SW-REBK2 》
----E2D 整理器充电异常《 SW-VCHGT 》
----E2E MELD 制板充电异常《 SD-MCHG 》
四．将 MON1 旋转到 1 位置，将 MON0 旋转到 3 位置时的显示结果如下：
显示结果： ----E30 没有异常
----E31 MELD 负荷过大《 SD-SLTT 》

————-E1 速度异常过低时检出《 SW-TGBL 》
------E2 速度过大是检出《 SW-TGBH 》
------E3 逆转是检出《 SW-TGBR 》
------E4AST 异常时检出《 SW-AST 》
------E5 逆变器过电流时检出《 SS-LOCFO 》
------E6 整流器过电流检出《 SS-COVH 》
------E7 整流器电压不足时检出《 SS-LVLT 》
------E8LB 线圈故障断电时检出《 SW-CFLB 》
------E95 线圈故障断电时检出《 SW-CFU 》
------EA 迫力接点 ON/OFF 故障时检出《 SW-CFBK 》
------EB 轿箱直接信号传输异常《 ST-STSCE 》
------EC 厅外和指令直接信号传输异常《 ST-STSHE 》
------ED 系统异常《 ST-SYER 》
------EE 驱动在不能启动《 SD-DNRS 》
------EF 控制在不能启动《 SW-NRS 》
维修的   -----E01 温度异常《 SW-THMFT 》
-----E02 紧急停止运行记录一次《 SW-EST1 》
-----E03CC-WDT3 次检出《 SS-SLCWC4 》
-----E04SLC-WDT4 次检出《 SS-SLCWC4 》
-------E05 过电流检出《 SW-SOCR 》
------E06 再生电阻负载过大《 SW-SOLR 》
------E0741DG 门锁电路异常《 SW-E41 》
------E08 终端限位开关异常〈 SW — TSCK 〉
------E09PAD 异常检出〈 SW-PAD 〉
------E0A 称重数值异常检出〈 SW-WGER 〉
------E0B 停止中 PAD 异常检出〈 SW-PAE 〉
------E0C 充电异常〈 SW-CHRGD 〉
------E0D 在平层时异常检出〈 SW-PRLE 〉
二．将 MON1 旋转到 1 位置，将 MON0 旋转到 1 位置时的显示结果如下：
显示结果： -----E10 没有异常
-----E11 复位后重试不能〈 SW-RSRTC 〉
-----E12 士力驼 16 次异常检出〈 ST-SELD 〉
-----E13 直接传输 CPU 传送异常〈 ST-STER 〉
-----E14 电容器异常检出〈 ST-CAPC 〉
-----E15 手动按钮异常〈 ST — HDOK 〉
----E16 模式与测速数据偏差异常《 SD-OVJP 》
----E17LB 线圈连续 4 次异常断电检出《 ST-DFLR 》
----E185 线圈连续 4 次异常断电检出《 ST-DF5 》
----E19 迫力连接回路连接 4 次异常检出《 ST-BFDK 》
----E1A 整流器电压连续 8 次电压不足检出《 ST-DFLV 》
----E1BRL 异常时检出《 ST-CFRL 》
----E1CTSD 动作时异常检出《 SW-TSLDE 》
-----E1DESP 动作时异常检出《 SW-ESPE 》
三．将 MON1 旋转到 1 位置，将 MON0 旋转到 2 位置时的显示结果如下：
显示结果： ----E20 没有异常
----E2189 回路异常检出《 SW-E89 》
----E22 紧急停止运行记录 2 次《 SW-EST2 》
----E23 系统异常《 ST-SYER 》
----E24 回复后在尝试检出《 ST-RSRQH 》
----E25 集极驱动板异常《 SS-GDFH 》
----E26 DC-CT 异常《 SD-CTER 》
----E27 油压迫力压力过低时检出《 SW-OPFER 》
----E28 油压迫力油温，油量异常检出《 SW — OTLER 》
----E29 温度异常《 SW-THMME 》
----E2A 与最终速度偏差异常《 ST-UMCH 》
----E2B 异常紧急停车后不能在启动《 SW — ETST 》
----E2C 迫力异常动作 2 次《 SW-REBK2 》
----E2D 整理器充电异常《 SW-VCHGT 》
----E2E MELD 制板充电异常《 SD-MCHG 》
四．将 MON1 旋转到 1 位置，将 MON0 旋转到 3 位置时的显示结果如下：
显示结果： ----E30 没有异常
----E31 MELD 负荷过大《 SD-SLTT 》

————-E1 速度异常过低时检出《 SW-TGBL 》
------E2 速度过大是检出《 SW-TGBH 》
------E3 逆转是检出《 SW-TGBR 》
------E4AST 异常时检出《 SW-AST 》
------E5 逆变器过电流时检出《 SS-LOCFO 》
------E6 整流器过电流检出《 SS-COVH 》
------E7 整流器电压不足时检出《 SS-LVLT 》
------E8LB 线圈故障断电时检出《 SW-CFLB 》
------E95 线圈故障断电时检出《 SW-CFU 》
------EA 迫力接点 ON/OFF 故障时检出《 SW-CFBK 》
------EB 轿箱直接信号传输异常《 ST-STSCE 》
------EC 厅外和指令直接信号传输异常《 ST-STSHE 》
------ED 系统异常《 ST-SYER 》
------EE 驱动在不能启动《 SD-DNRS 》
------EF 控制在不能启动《 SW-NRS 》

维修的   -----E01 温度异常《 SW-THMFT 》
-----E02 紧急停止运行记录一次《 SW-EST1 》
-----E03CC-WDT3 次检出《 SS-SLCWC4 》
-----E04SLC-WDT4 次检出《 SS-SLCWC4 》
-------E05 过电流检出《 SW-SOCR 》
------E06 再生电阻负载过大《 SW-SOLR 》
------E0741DG 门锁电路异常《 SW-E41 》
------E08 终端限位开关异常〈 SW — TSCK 〉
------E09PAD 异常检出〈 SW-PAD 〉
------E0A 称重数值异常检出〈 SW-WGER 〉
------E0B 停止中 PAD 异常检出〈 SW-PAE 〉
------E0C 充电异常〈 SW-CHRGD 〉
------E0D 在平层时异常检出〈 SW-PRLE 〉
二．将 MON1 旋转到 1 位置，将 MON0 旋转到 1 位置时的显示结果如下：
显示结果： -----E10 没有异常
-----E11 复位后重试不能〈 SW-RSRTC 〉
-----E12 士力驼 16 次异常检出〈 ST-SELD 〉
-----E13 直接传输 CPU 传送异常〈 ST-STER 〉
-----E14 电容器异常检出〈 ST-CAPC 〉
-----E15 手动按钮异常〈 ST — HDOK 〉
----E16 模式与测速数据偏差异常《 SD-OVJP 》
----E17LB 线圈连续 4 次异常断电检出《 ST-DFLR 》
----E185 线圈连续 4 次异常断电检出《 ST-DF5 》
----E19 迫力连接回路连接 4 次异常检出《 ST-BFDK 》
----E1A 整流器电压连续 8 次电压不足检出《 ST-DFLV 》
----E1BRL 异常时检出《 ST-CFRL 》
----E1CTSD 动作时异常检出《 SW-TSLDE 》
-----E1DESP 动作时异常检出《 SW-ESPE 》
三．将 MON1 旋转到 1 位置，将 MON0 旋转到 2 位置时的显示结果如下：
显示结果： ----E20 没有异常
----E2189 回路异常检出《 SW-E89 》
----E22 紧急停止运行记录 2 次《 SW-EST2 》
----E23 系统异常《 ST-SYER 》
----E24 回复后在尝试检出《 ST-RSRQH 》
----E25 集极驱动板异常《 SS-GDFH 》
----E26 DC-CT 异常《 SD-CTER 》
----E27 油压迫力压力过低时检出《 SW-OPFER 》
----E28 油压迫力油温，油量异常检出《 SW — OTLER 》
----E29 温度异常《 SW-THMME 》
----E2A 与最终速度偏差异常《 ST-UMCH 》
----E2B 异常紧急停车后不能在启动《 SW — ETST 》
----E2C 迫力异常动作 2 次《 SW-REBK2 》
----E2D 整理器充电异常《 SW-VCHGT 》
----E2E MELD 制板充电异常《 SD-MCHG 》
四．将 MON1 旋转到 1 位置，将 MON0 旋转到 3 位置时的显示结果如下：
显示结果： ----E30 没有异常
----E31 MELD 负荷过大《 SD-SLTT 》

5 / 5
