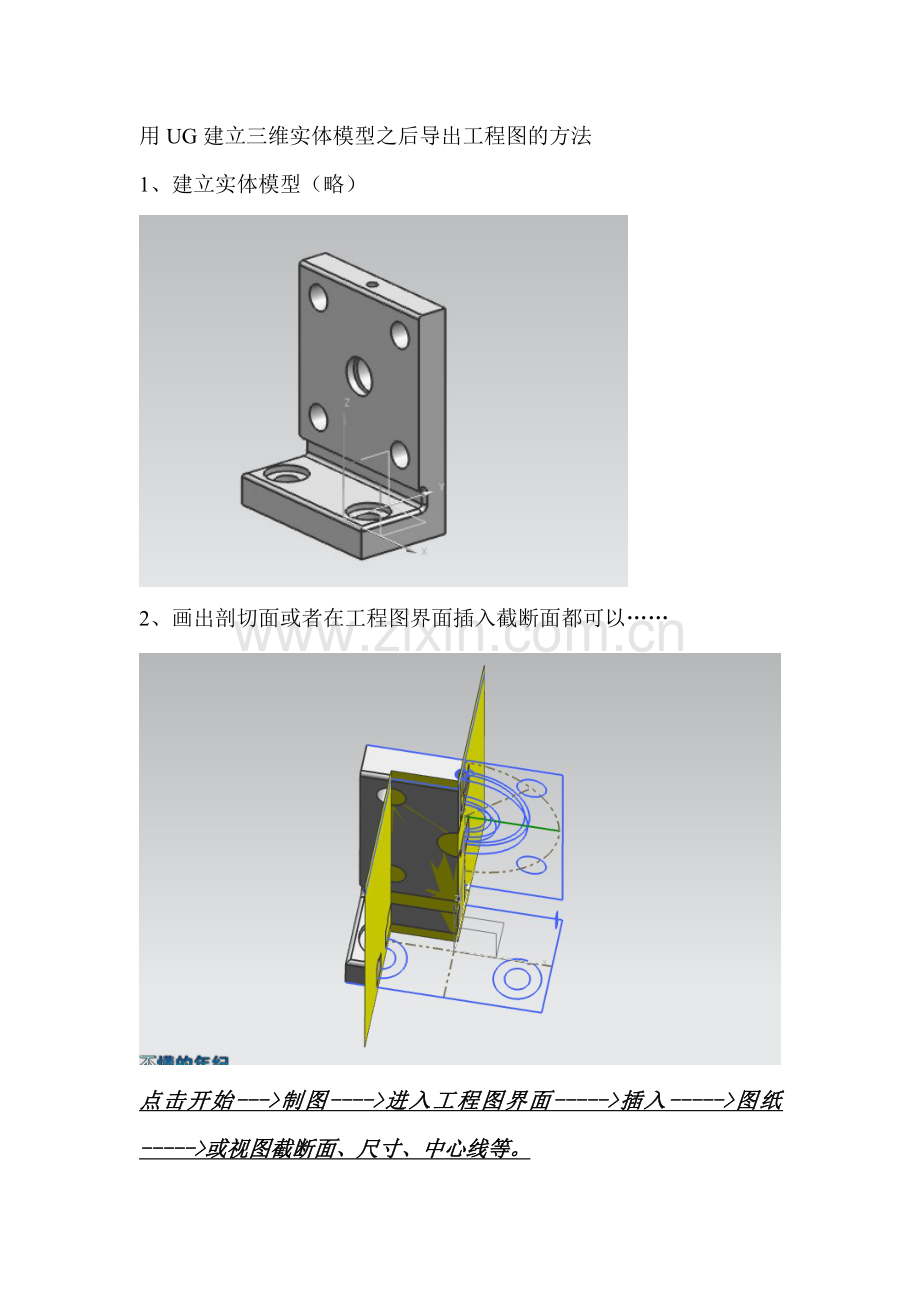

用UG建立三维实体模型之后导出工程图的方法
1、 建立实体模型（略）

2、 画出剖切面或者在工程图界面插入截断面都可以……

点击开始--->制图---->进入工程图界面----->插入----->图纸----->或视图截断面、尺寸、中心线等。

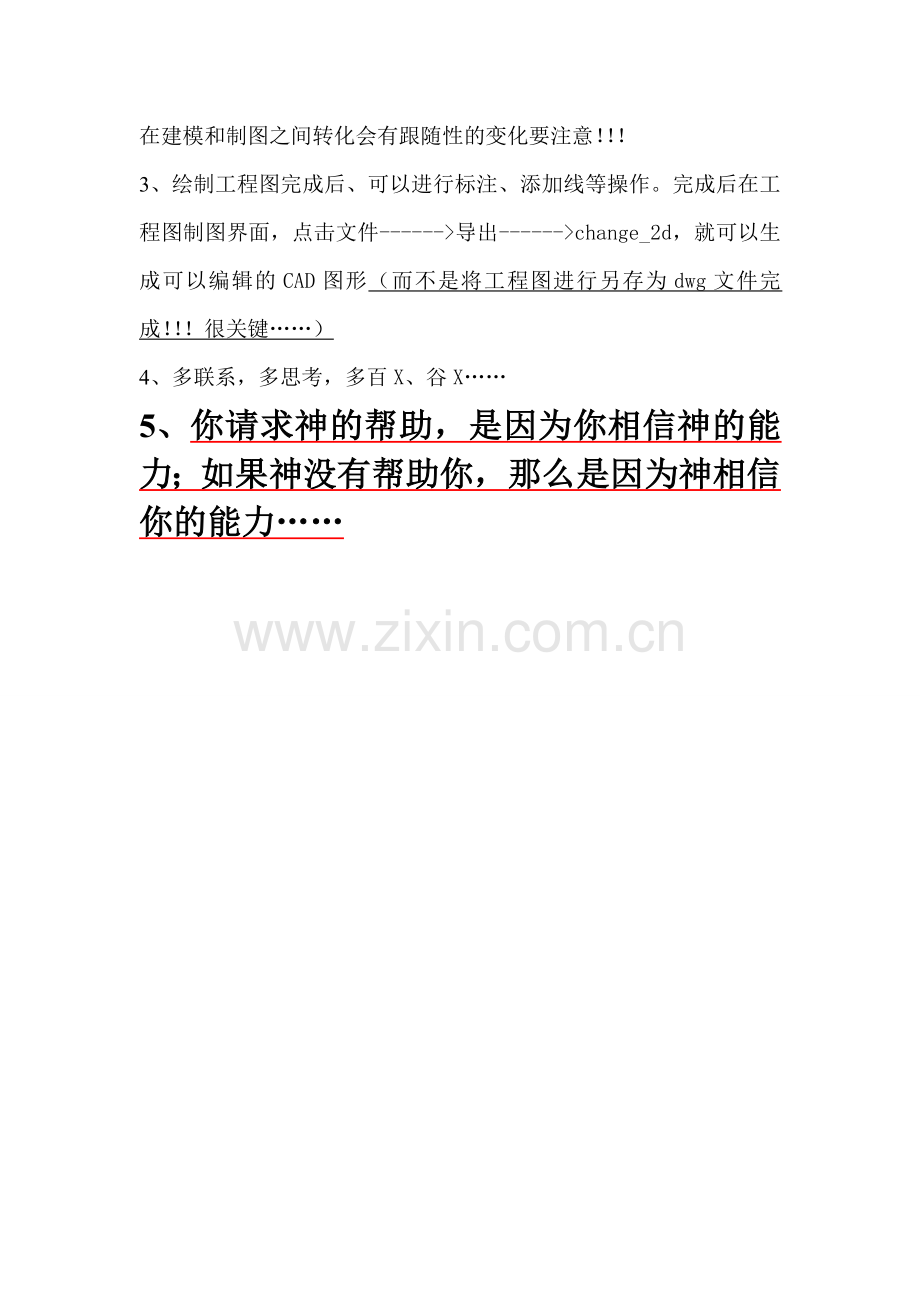

在建模和制图之间转化会有跟随性的变化要注意！！！
3、 绘制工程图完成后、可以进行标注、添加线等操作。完成后在工程图制图界面，点击文件------>导出------>change_2d，就可以生成可以编辑的CAD图形（而不是将工程图进行另存为dwg文件完成！！！很关键……）
4、 多联系，多思考，多百X、谷X……
5、 你请求神的帮助，是因为你相信神的能力；如果神没有帮助你，那么是因为神相信你的能力……
