万科·美景龙堂工程

悬挑架槽钢洞封堵

施工方案

编制人：

审核人：

审批人：

浙江国泰建设集团有限企业

二○一三 年 十 月

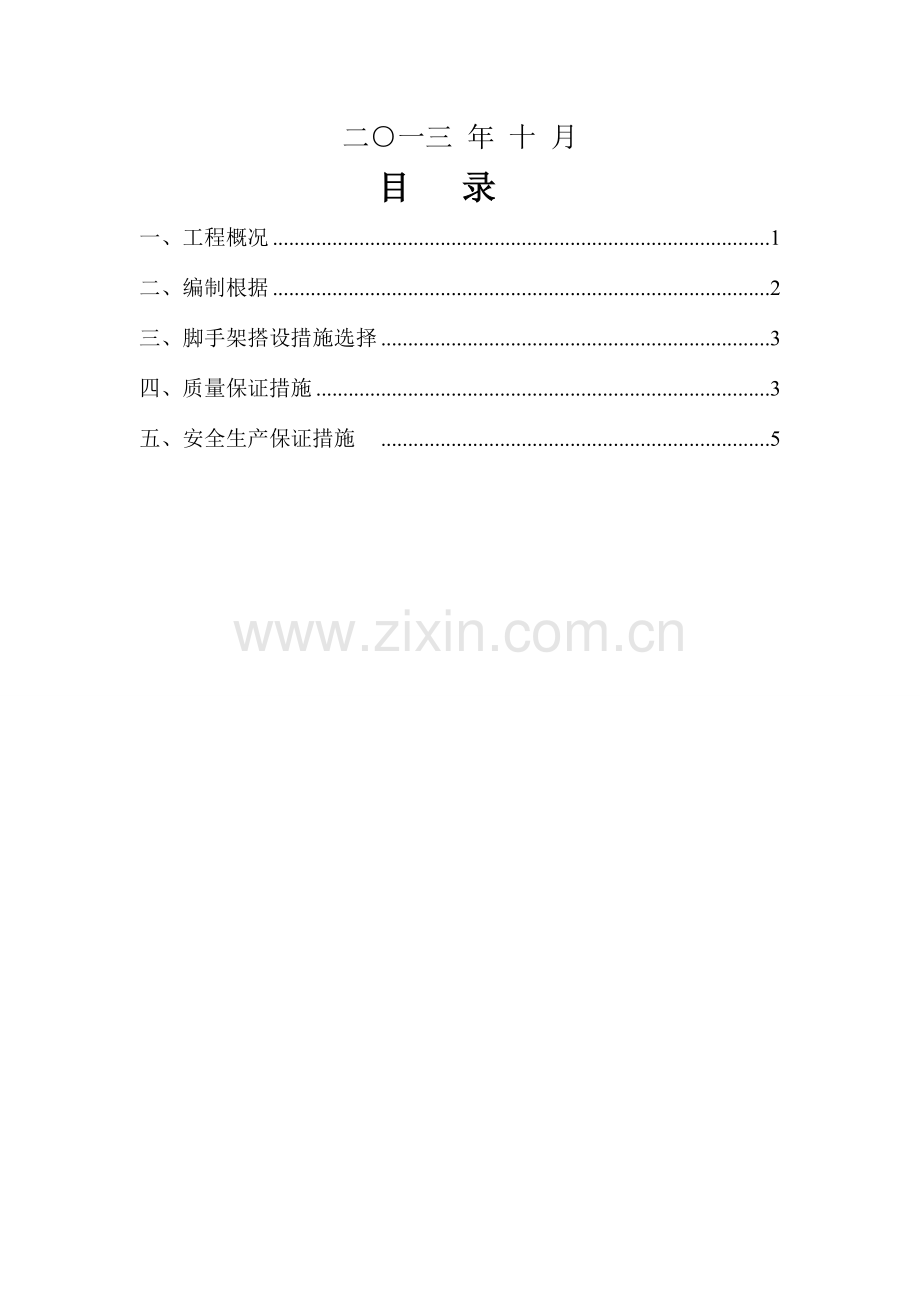

目 录
一、工程概况 1
二、编制根据 2
三、脚手架搭设措施选择 3
四、质量保证措施 3
五、安全生产保证措施  5
悬挑架槽钢洞口封堵施工方案
一、工程概况
工程名称：万科·美景龙堂一期1#-3#、5#-9#楼
建设单位：河南美景鸿城置业有限企业
设计单位：深圳市鑫中建建筑设计顾问有限企业
监理单位：湖北九州建设项目征询管理有限责任企业
施工总承包单位：浙江国泰建设集团有限企业
勘察单位：河南省建筑设计研究院有限企业
工程地理位置及概况
本工程位于郑州市中州大道东、航海路北，场地北侧为石化路，东侧为十八里河，南侧为航海路，西侧为中州大道。工程总建筑面积约153548.31平方米，地下室建筑面积19323.89平方米，地上建筑面积134224.44平方米。1#、2#、3#、5#、6#、7#、8#、9#楼建筑层数为33层，建筑高度99.95m，地下室1层。构造型式为剪力墙构造：地下一层为车库。本工程构造旳设计使用年限为50年，构造安全等级为二级。设防烈度为7度,抗震设防类别为原则设防类，抗震等级为二级，设计地震分组为第二组,设计基当地震加速度为0.15g，地基基础设计等级为甲级。
二、编制根据
1、《混凝土构造工程施工质量验收规范》GB5024-2023
2、《混凝土构造设计规范》 GB50010-2023
3、《建设施工高处作业安全技术规范》JGJ80-91
4、《建筑施工安全检查原则》JGJ59-99
5、《高层混凝土构造技术规程》JGJ3-2023
三、脚手架搭设措施选择
1、根据施工现场实际状况，1#-3#、5#-9#楼外脚手架搭设分一次落地架和五次悬挑架，搭设高度分别如下：
落地架：从地下室面至四层顶搭设落地架，搭设高度为：1.5m+3.0m×4＝13.50m，落地架底部采用5cm厚木板（或12#工字钢）铺设。
悬挑架：
第一次：外架从五层楼面采用16号工字钢悬挑式钢管脚手架搭设至十一层楼面（标高为30.0m米处），悬挑六层，悬挑搭设高度为：3.0m×6=18.0m；
第二次：从十一层楼面采用16工字钢悬挑式钢管脚手架搭设至十七层楼面（标高为48.0m米处），悬挑六层，悬挑搭设高度为：3.0m×6=18.0m；
第三次：从十七层楼面采用16工字钢悬挑式钢管脚手架搭设至二十三层楼面（标高为66.0m米处），悬挑六层，悬挑搭设高度为：3.0m×6=18.0m；
第四次：从二十三层楼面采用16工字钢悬挑式钢管脚手架搭设至二十九层楼面（标高为84.0m米处）,悬挑搭设度为3.0m×6=18.0m；
第五次：从二十九层楼面采用16工字钢悬挑式钢管脚手架搭设至三十三层女儿墙顶加扶手（标高为104.4m米处），悬挑搭设高度为：5.4m+3.0m×5=20.4m；
注：1#-3#、5#-9#楼分别在11层、17层张设平网。
四、 质量保证措施
根据悬挑架槽钢预埋位置，穿过剪力墙部位槽钢处设置120×200预留洞，槽钢搁置位置尽量防止与墙柱主筋冲突，如与主筋冲突应将主筋折弯，严禁割断墙柱主筋，在槽钢洞上部附加两根同墙柱主筋旳洞口附加筋，两侧加两根同墙柱主筋旳附加筋并锚入柱内，待悬挑槽钢拆除后进行封堵。阳角部位严禁预留槽钢洞，混凝土浇筑时将槽钢浇筑进转角柱内，待后期将槽钢割断，并保证凹进砖墙10-15mm。待细石混凝土有一定强度后再用掺10%防水剂旳1:3水泥砂浆补嵌密实至墙面平。
工艺流程：悬挑槽钢洞口清理→钢丝刷刷毛→洒水湿润→灌混凝土→抹防水砂浆
1、清理悬挑槽钢洞口粘存杂物，清理完毕后用吹风机吹洁净
2、悬挑槽钢洞口清理洁净后，用钢丝刷绕圆圈刷毛，用吹风机吹净
3、使用喷壶进行喷水湿润，在施工前一小时进行喷水，使悬挑槽钢洞口周围保持湿润。施工时再进行小量喷水，以便施工
4、将外墙一面用模板遮挡严密，用比原构造高一等级标号旳微膨细石混凝土边浇灌边捣密实，细石混凝土外面凹进砖墙10-15mm。待细石混凝土有一定强度后再用掺10%防水剂旳1:3水泥砂浆补嵌密实至墙面平。
质量保证
1、工字钢预留洞封堵前进行隐蔽验收
2、工字钢预留洞封堵过程中采用摄影、摄像等手段将现场作业状况进行实录。
3、封堵完毕后，组织专题验收。并提供混凝土材料有关试验汇报及现场淋水试验成果，不得出现渗漏水现象。
五、安全生产保证措施
1、消防安全措施
1)现场严禁抽烟，设定专门吸烟区，烟蒂入缸，不准随意抛扔。
2)易燃易爆物品专库寄存，远离火源热源，仓库严禁使用碘钨灯，照明使用高压水银灯，室内通风良好。
3)严禁在施工现场焚烧施工垃圾。
4)施工现场每个楼面配置灭火器，位置明显，不随意变动。
5)熟悉消防器材使用方法，专人检查，保持完好。
2、电安全措施
1)所有用电，专人负责，严禁非电工人员接驳电源。
2)接驳电源切断电源，严禁带电作业，特殊状况需带电作业时，必须采用严格保护措施。
3)所有电线须用双层胶皮护套线，电线须架空，架设顺牢固，不得绑在金属管道或构造物上。
4)使用空气开关或漏电开关，插头、插座保持完好，电气开关不能一物多用。
5)机械设备、电气设备须有可靠接地，并不得带病运转和超负荷使
用，手用电动工具要保持良好，使用是注意安全。
3、施工安全措施
1)施工现场须带安全帽，不准穿拖鞋进入施工现场。
2)高空作业严禁穿皮底鞋，系好安全带，严禁在没有扶手旳状况下顺攀沿物走动。
3)使用电动工具时，要谨慎操作，措施得当，把握牢固，被切割件要夹牢。
