压力管道安装安全质量监督检验原始记录.doc

JL/DD03A.01
压力管道安装安全质量监督检验原始记录
报告编号： 记录编号：
安装单位

安装许可证号

联系人及电话

许可证级别

建设单位

建设单位代码

建设单位地址

邮 政 编 码

联系人及电话

联 系 部 门

工程名称

管道级别

管道名称

管道编号

设计单位

设计许可证号

设计图号

管道长度
m
管道规格
mm
管材牌号

工程地点

输送介质

设计压力
MPa
设计温度
℃
防腐施工单位

资质证书号

无损检测单位

资质证书号

监理单位

资质证书号

管道安装情况
□新建 □扩建 □改造 □修理
安装告知编号

监检开始日期
年 月 日
监检结束日期
年 月 日
问题记录：

监检员： 日期：
校核： 日期：

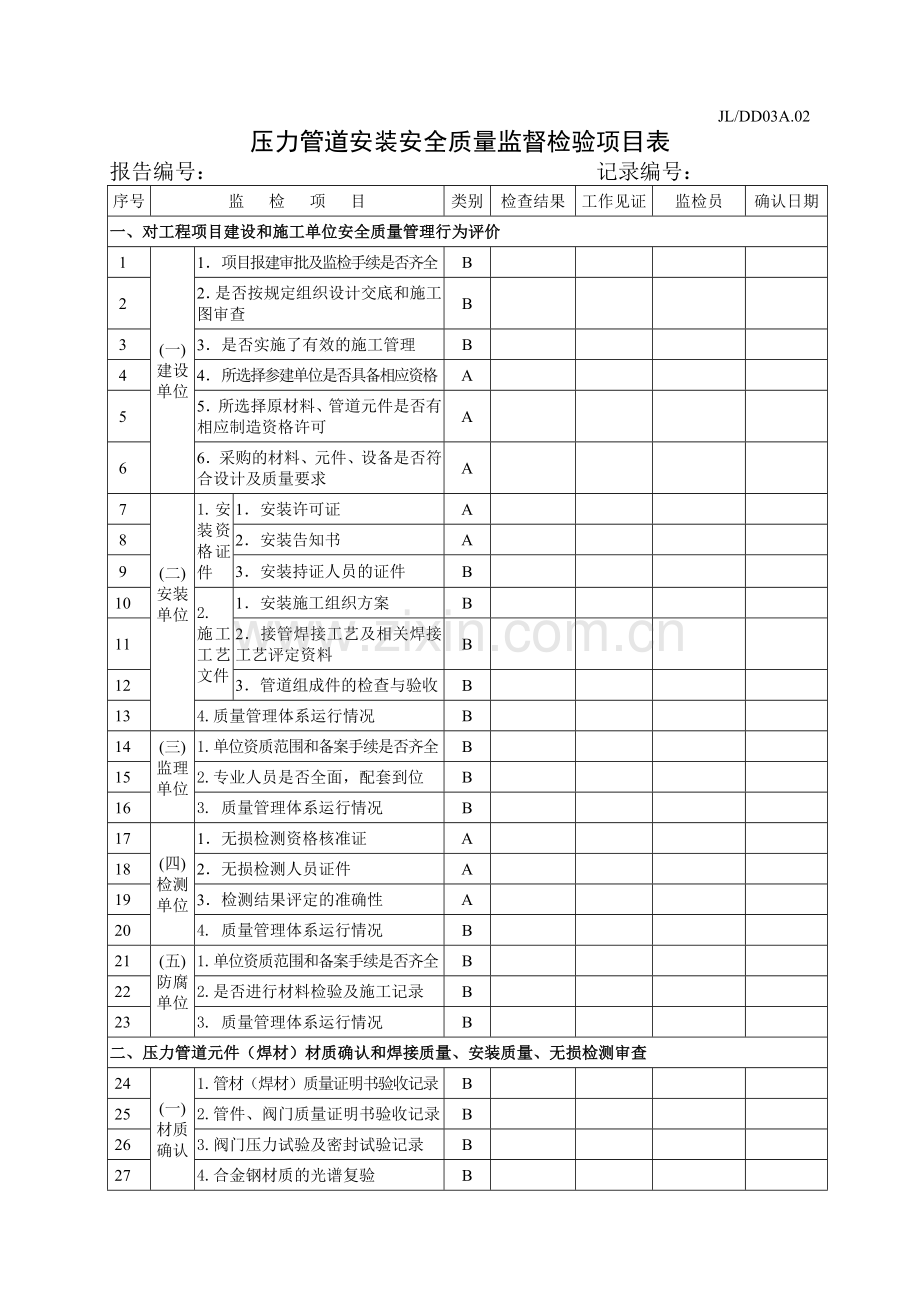

JL/DD03A.02
压力管道安装安全质量监督检验项目表
报告编号： 记录编号：
序号
监 检 项 目
类别
检查结果
工作见证
监检员
确认日期
一、对工程项目建设和施工单位安全质量管理行为评价
1
(一)
建设
单位
1．项目报建审批及监检手续是否齐全
B

2
2．是否按规定组织设计交底和施工图审查
B

3
3．是否实施了有效的施工管理
B

4
4．所选择参建单位是否具备相应资格
A

5
5．所选择原材料、管道元件是否有相应制造资格许可
A

6
6．采购的材料、元件、设备是否符合设计及质量要求
A

7
(二)
安装单位

1.安装资格证件
1．安装许可证
A

8
2．安装告知书
A

9
3．安装持证人员的证件
B

10
2. 施工工艺文件
1．安装施工组织方案
B

11
2．接管焊接工艺及相关焊接工艺评定资料
B

12
3．管道组成件的检查与验收
B

13
4.质量管理体系运行情况
B

14
(三)
监理单位

1.单位资质范围和备案手续是否齐全
B

15
2.专业人员是否全面，配套到位
B

16
3. 质量管理体系运行情况
B

17
(四)
检测单位
1．无损检测资格核准证
A

18
2．无损检测人员证件
A

19
3．检测结果评定的准确性
A

20
4. 质量管理体系运行情况
B

21
(五)
防腐单位
1.单位资质范围和备案手续是否齐全
B

22
2.是否进行材料检验及施工记录
B

23
3. 质量管理体系运行情况
B

二、压力管道元件（焊材）材质确认和焊接质量、安装质量、无损检测审查
24
(一)
材质确认
1.管材（焊材）质量证明书验收记录
B

25 4
2.管件、阀门质量证明书验收记录
B

26
3.阀门压力试验及密封试验记录
B

27
4.合金钢材质的光谱复验
B

28
5.材料代用手续和记录
B

29
(二)
管道
安装
1.设计更改

30
2.管道加工安装记录

31
3.法兰、阀门、补偿器安装

32
4.支吊架、附属设施安装

33
5.特殊管件、特殊管段安装

34
6.安全保护装置安装

35
7.静电接地及阴极保护安装

36
(三)
焊接
1.焊口布置图（单线图）

37
2.焊口表面质量检查记录

38
3.焊接工艺评定覆盖及工艺纪律

39
4.焊接接头特殊试验及热处理

40
5.焊缝返修及审批手续

41
(四)
无损
检测
1.无损检测方法及比例

42
2.无损检测报告审查

43
3.射线底片抽查复评

三、压力管道防腐工程、穿跨越、隐蔽工程项目安装质量审查
44
(一)
防腐
工程
1.管材防腐层检测记录

45
2.焊缝补口检测记录

46
3.埋地钢质管道阴极保护安装及系统测量记录

47
(二)
穿跨越工程
1.管道材质及规格

48
2.管道焊缝无损检测比例核查

49
3.强度试验、严密性试验

50
4.隐蔽工程记录

51
(三)
通球
扫线
干燥
1.通球、扫线次数及流速

52
2. 通球、扫线记录

53
3.清洗、脱脂、干燥记录

记事：

监检： 日期：
校核： 日期：

JL/DD03A.03

压力管道强度、严密性试验和安全保护装置
及密封性能测试专项监督检验原始记录
报告编号： 记录编号：
强度
试验
试验日期

试验管段

试验压力
MPa
试验介质

环境温度
℃
保压时间
min
压力表量程
0~
精度等级
级
最终试验压力
MPa
检定有效期

设置部位

试验结论

严密性试验
试验日期

试验压力
MPa
试验介质

环境温度
℃
起始压力
MPa
最终压力
MPa
保压时间
min
各密封面及焊口检查

试验结论

安全保护装置及密封性能测试
压力表
只
量程
0~
精度
级
检定有效期

测量仪表
是否符合设计要求

紧急切断阀
动作性能试验是否符合标准和设计要求

密封性能试验是否符合标准和设计要求

安全阀或
爆破片
型号、规格是否符合设计要求

是否经校验合格

开启压力是否符合设计要求

密封性能试验是否符合标准和设计要求

备注

检验员： 日期：

JL/DD03A.04

压力管道强度、严密性试验和安全保护装置
及密封性能测试专项监督检验原始记录
报告编号： 记录编号：
序号
技术资料名称
确认
页数
1
压力管道安装告知书及安全质量监督检验申报书

2
设计图纸会审纪要

3
安装单位施工组织设计

4
焊工及无损检测人员资格复印件

5
开工报告

6
竣工报告

7
工程更改联系单

8
管材质量证明书及验收记录

9
管件及阀门合格证及验收记录

10
阀门压力试验及密封试验记录

11
安全阀校验报告

12
压力容器质量证明书

13
设备就位安装记录

14
焊材质量证明书（或复验报告）

15
焊接工艺评定

16
焊接施工检查记录

17
管道安装质量检查记录

18
支吊架安装记录

19
焊缝无损检测委托单

20
焊缝无损检测报告

21
焊口分布图及无损检测焊口标注图

22
阴极保护工程验收报告

23
静电接地测试报告和验收记录

24
通球清管、吹扫、干燥记录

25
强度试验记录

26
严密性试验记录

27
除锈油漆记录

28
保温记录

29
防腐补口记录

30
穿跨越工程施工记录

31
隐蔽工程记录

32
竣工图

检验员： 日期：
注：竣工资料中有的内容在“确认”栏内打“√”，没有的打“×”。

宁夏锅炉压力容器检验所 JL/GD.003.01
工业管道监督检验范围及参数记录 编号：

工程名称： 安装单位：
序号
管线编号
设计压
力MPa
设计温
度℃
输送介质
管道规格
mm
管子材质
管道
长度m
管道
级别
敷设
方式
焊口
数量
检测
方法
检测
比例%
拍片
焊口数
试验压力
MPa
气密试验
压力MPa
吹洗
方法
防腐
方式
保温
方式

监检员： 年 月 日 审核： 年 月 日
第 页 共 页
