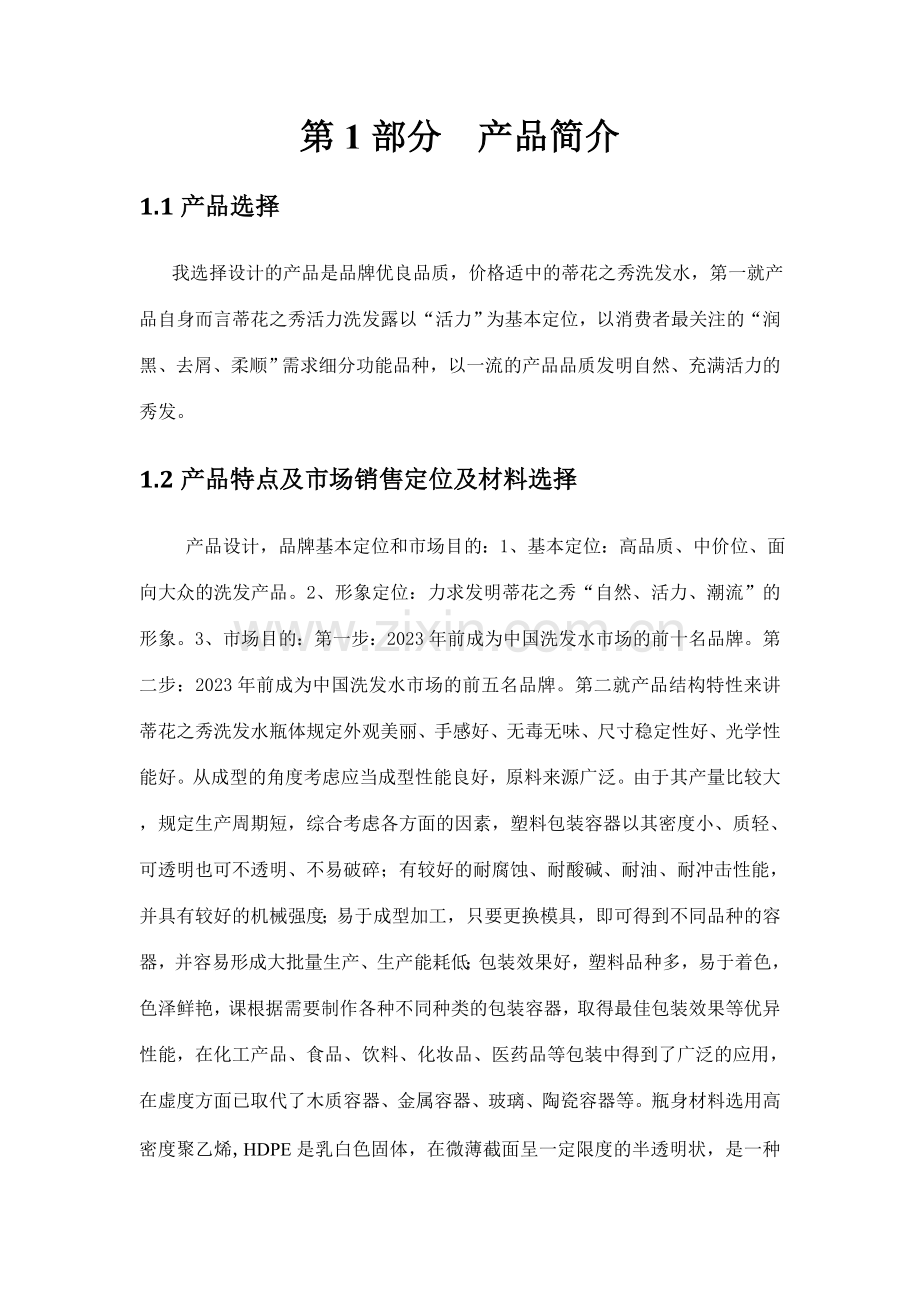

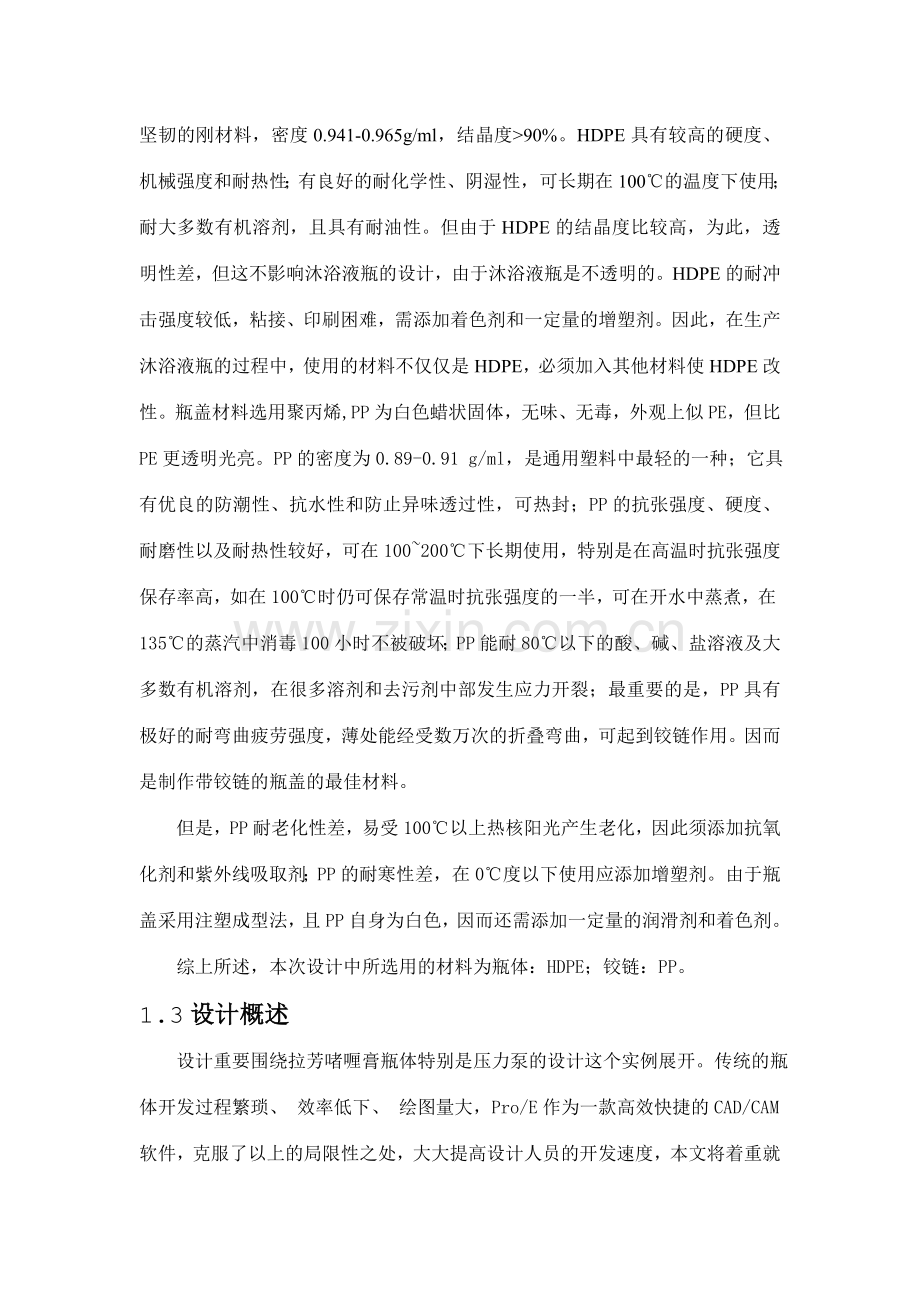

第1部分 产品简介 1.1产品选择 我选择设计的产品是品牌优良品质，价格适中的蒂花之秀洗发水，第一就产品自身而言蒂花之秀活力洗发露以“活力”为基本定位，以消费者最关注的“润黑、去屑、柔顺”需求细分功能品种，以一流的产品品质发明自然、充满活力的秀发。1.2产品特点及市场销售定位及材料选择 产品设计，品牌基本定位和市场目的：1、基本定位：高品质、中价位、面向大众的洗发产品。2、形象定位：力求发明蒂花之秀“自然、活力、潮流”的形象。3、市场目的：第一步：2023年前成为中国洗发水市场的前十名品牌。第二步：2023年前成为中国洗发水市场的前五名品牌。第二就产品结构特性来讲蒂花之秀洗发水瓶体规定外观美丽、手感好、无毒无味、尺寸稳定性好、光学性能好。从成型的角度考虑应当成型性能良好，原料来源广泛。由于其产量比较大，规定生产周期短，综合考虑各方面的因素，塑料包装容器以其密度小、质轻、可透明也可不透明、不易破碎；有较好的耐腐蚀、耐酸碱、耐油、耐冲击性能，并具有较好的机械强度；易于成型加工，只要更换模具，即可得到不同品种的容器，并容易形成大批量生产、生产能耗低；包装效果好，塑料品种多，易于着色，色泽鲜艳，课根据需要制作各种不同种类的包装容器，取得最佳包装效果等优异性能，在化工产品、食品、饮料、化妆品、医药品等包装中得到了广泛的应用，在虚度方面已取代了木质容器、金属容器、玻璃、陶瓷容器等。瓶身材料选用高密度聚乙烯,HDPE是乳白色固体，在微薄截面呈一定限度的半透明状，是一种坚韧的刚材料，密度0.941-0.965g/ml，结晶度90%。HDPE具有较高的硬度、机械强度和耐热性；有良好的耐化学性、阴湿性，可长期在100的温度下使用；耐大多数有机溶剂，且具有耐油性。但由于HDPE的结晶度比较高，为此，透明性差，但这不影响沐浴液瓶的设计，由于沐浴液瓶是不透明的。HDPE的耐冲击强度较低，粘接、印刷困难，需添加着色剂和一定量的增塑剂。因此，在生产沐浴液瓶的过程中，使用的材料不仅仅是HDPE，必须加入其他材料使HDPE改性。瓶盖材料选用聚丙烯,PP为白色蜡状固体，无味、无毒，外观上似PE，但比PE更透明光亮。PP的密度为0.89-0.91 g/ml，是通用塑料中最轻的一种；它具有优良的防潮性、抗水性和防止异味透过性，可热封；PP的抗张强度、硬度、耐磨性以及耐热性较好，可在100200下长期使用，特别是在高温时抗张强度保存率高，如在100时仍可保存常温时抗张强度的一半，可在开水中蒸煮，在135的蒸汽中消毒100小时不被破坏；PP能耐80以下的酸、碱、盐溶液及大多数有机溶剂，在很多溶剂和去污剂中部发生应力开裂；最重要的是，PP具有极好的耐弯曲疲劳强度，薄处能经受数万次的折叠弯曲，可起到铰链作用。因而是制作带铰链的瓶盖的最佳材料。但是，PP耐老化性差，易受100以上热核阳光产生老化，因此须添加抗氧化剂和紫外线吸取剂；PP的耐寒性差，在0度以下使用应添加增塑剂。由于瓶盖采用注塑成型法，且PP自身为白色，因而还需添加一定量的润滑剂和着色剂。综上所述，本次设计中所选用的材料为瓶体：HDPE；铰链：PP。1.3设计概述 设计重要围绕拉芳啫喱膏瓶体特别是压力泵的设计这个实例展开。传统的瓶体开发过程繁琐、 效率低下、 绘图量大，Pro/E作为一款高效快捷的CAD/CAM软件，克服了以上的局限性之处，大大提高设计人员的开发速度，本文将着重就Pro/E的实体建模、虚拟装配、等功能进行拉芳啫喱膏瓶体的设计。蒂花之秀洗发水瓶体包含多个零部件，其设计巧妙运用Pro/E基于单一数据库这一特点并综合运用多种建模方法和设计方法。设计的具体规定为：（1）测绘蒂花之秀洗发水瓶体零件草图；（2）蒂花之秀洗发水瓶体零件建模设计；（3）蒂花之秀洗发水瓶体装配设计；（4）蒂花之秀洗发水瓶体机构仿真设计；1.3.1瓶子尺寸设计（1） 产品分析其重要成分有：去污作用较好、安全性高、性质温和、价格适中的阴离子表面活性剂，如：阴离子表面活性剂AES-Na、K12NH4、AESNH4，非离子表面活性剂6501、APG，两性表面活性BS-12、CAB、咪唑啉等；柔软护法成分：高粘度硅酯、硅油及乳化硅油；抗静电柔软成分：瓜尔胶、聚季胺盐等阳离子聚合物，此外还必须加入金属离子螯合剂、防腐剂、香精、柠檬酸、珠光剂、止痒去屑剂等成分。洗发水的酸碱度：洗发水的PH一般为5.5-6.5，所以可以拟定洗发水属于弱酸性。（2）设计规定分析内装物的容积为300ml，属于中小包装件。规定设计喷压式的旋转盖，则需要考虑整体瓶形与盒盖在结构尺寸和整体外观类型上是否相符合。设计定位：综上所述，可以大体把洗发水的包装设计为家庭实惠装。结构设计简朴大方，初步定为瓶身截面圆角正方体；材质为塑料瓶；瓶盖采用喷压式瓶盖，方便取用。设计壁厚t=2mm 瓶高h=200mm 1.3.2洗发水中包装的设计传统的飘柔洗发水是用塑料包装容器灌装后直接装箱，是没有中包装的，为了更好的满足市场的需要，增长产品的档次，本次设计还在洗发水的塑料容器瓶外加上了一个纸质印刷的中包装。 第2部分 产品设计2.1了解和分析部件 蒂花之秀洗发水瓶体是一种局部结构被进行标准化的常用件，泵头一般用来传递动力和吸取洗发乳。图2-1 蒂花之秀洗发水瓶体实物模型图2-1-1蒂花之秀洗发水瓶体三维模型2.2拆解零件在拆解过程中可进一步了解部件中各零件的装配关系、结构和作用。拆解零件时应注意：爱惜零、部件，按顺序拆卸，防止损坏和丢失零件；拆卸困难的零件等不强拆，采用间接测量方法或其他方法拟定尺寸。 图2-2 待拆解的压力泵2.3沐浴露瓶造型的效果图造型过程如下：一、运用混合特性创建瓶体以TOP面为草绘平面，绘制如下六个混合剖面，剖面之间的距离分别为40、30、110、10、10。剖面1（Rx=50, Ry=30）剖面2（Rx=60, Ry=33）剖面3（Rx=65, Ry=35）剖面4（Rx=45, Ry=25）剖面5（Rx=25, Ry=15）剖面6（30）瓶体造型如下图所示：二、运用旋转特性创建瓶颈旋转剖面如下图所示结果如下图所示三、运用扫描特性创建喷嘴1.定义轨迹线：以FRONT面为草绘平面，绘制如下轨迹线2. 定义扫描剖面如下图所示完毕的效果如下图所示四、运用扫描切口特性创建弧形瓶底1. 以FRONT面为草绘平面，定义轨迹线如下图所示2. 定义扫描剖面如下图所示完毕效果如下图所示五、运用混合切口特性创建瓶把手 1. 创建基准平面DTM1 / FRONT面，偏移距离为40，如下图所示。2. 以DTM1面为草绘平面，绘制如下三个混合剖面，各剖面之间的距离皆为40。剖面1（Rx=23, Ry=55）剖面2（Rx=15, Ry=40）剖面3（Rx=23, Ry=55，与剖面1重合）完毕效果如下图所示六、建立倒角特性倒角距离为1.5X1.5，结果如下图所示七、建立圆角特性圆角半径为R1.0，结果如下图所示八、建立圆角特性圆角半径为R5.0，结果如下图所示。九、完毕沐浴露瓶的造型，如下图所示。保存文献。十 Cad三视图6中包装盒型的选用 洗发水为高度方向比较大，而横截面积不大，因而选用管式折叠纸盒比较好，加之，要大规模生产，综合比较选用以下样式的纸盒型体。 6-1中包装的盒型6.1中包装的尺寸计算内装物的最大外形尺寸：B*L*H=35mm*80mm*200mm中包装的内尺寸为：Bi*L*H=35mm*80mm*200mm内装物体积计算： V。=83.520=560 本设计要设计一个能盛装至少0.25kg,并且体积为560的包装纸盒，参照下面表1和表2： 折叠纸盒选用纸板厚度表纸盒容积cm3内装物质量纸板厚度3006502500330033004100410049000.110.230.230.340.340.450.450.570.510.560.610.66表1纸板计算厚度实际厚度计算厚度0.50.511表2取t=1（mm），参照表3，制造尺寸X和中包装的外尺寸Xo具体计算过程如下： 折叠纸盒尺寸计算公式 及纸板计算厚度 类型“U”型由内尺寸计算制造尺寸X=Xitk外尺寸Xo=X2tK说明主体结构纸板计算厚度实际厚度计算厚度1mm1mm由于： 纸板厚度t=1mm K=0制造尺寸计算如下；将体板从左到右编上号长宽方向上：L1、B4是复L型,运用公式（X=Xi(n-1/2)tk）L1= Li(1-1/2)tk=80+0.5+0=80.5mm B4= Bi(1-1/2)tk=35+0.5+0=35.5mm B2、L3为复U型，运用公式（X=Xi(n-1)tk）B2=Bi（2-1）tk=36mmL3=Li+（2-1）t+k=81高度方向上：H1、H3均为复L型，所以H1=H3= Xi(n-1/2)tk=200+1/2+0=200.5mmH2、H4均为复U型，所以H2=H4= Xi(n-1/2)tk=200+(2-1)*1+0=201mm外尺寸：由于外尺寸的计算中复L和复U型的计算公式同样，所以L。=Li+nt+k=80+3*1=83B。=Bi+nt+k=35+3*1=38H。=Hi+nt+k=200+4*1=204所以：B。*L。*H。=38mm*83mm*204mm 第3部分 标签设计3.1标签设计的意义 商品的标签设计，除了视觉冲击力强以外，还要依赖于设计自身视觉效果的完美体现。从而达成吸引人们眼球，引起消费者悬念或好奇，达成宣传产品的目的.我们的选题是针对市场的营销和人们对商品的一种购买的心理出发，在进入商场的同时，人们要购买什么东西，一方面想到的是品牌，但是同时也要看这件商品的设计包装，从而就会注意到标签的设计，一个商品的好坏，标签的设计也是其最重要的组成部分，一个好的商品标签会刺激人们的购买欲望，从而达成刺激消费。 标签作为产品吸引消费者的利器，设计必须要新奇独特，我设计的蒂花之秀洗发水标签力求清新自然，给人以洒脱的感觉，所以我选择绿色为我设计的主体颜色，再搭配以黄色，两者浑然天成，相信在众多产品中，我的洗发水可以脱颖而出。3.2标签的尺寸 结合产品外包装尺寸，我设计的产品标签尺寸是50mm+120mm。标签正面设计过程如下所示 图3.1.1标签尺寸3.3设计过程 单击“新建”按钮打开“新建”对话框。在“宽度”选项组中选取“50mm”选项，在“高度”中选取“120mm”选项，然后拟定； 在网路中选择素材；如图素材一 图为素材一 对背景色进行渐变解决；如图二 图二为渐变解决 在新建图层中输入汉字“蒂花之秀”并对其进行“效果”解决，投影，浮雕，描边，如图三 图三为效果解决 图三为汉字解决 依次按照四不方法完毕文字解决；如图四 新建图层，对图层进行渐变解决，然后ctrl+t对图层进行自由变换；如图五 图五为对所选区域进行自由变换 新建图层，选择椭圆选区画一个选区，然后对刚才选得素材进行ctrl+a；ctrl+c进行复制，然后选择“编辑+选择性黏贴+贴入”把素材贴入到所选区域内，如图六 最后依次打入净含量等字体，完毕设计。如图七 图为最终成品标签背面设计过程如下所示 单击“新建”按钮打开“新建”对话框。在“宽度”选项组中选取“50mm”选项，在“高度”中选取“120mm”选项，然后拟定； 在网路中选择素材；如图所示 图1-1蒂花之秀商标 图1-2蒂花之秀条形码图1-3安全许可 新建图层，输入标签的必要文字；图1-4文字 新建图层，按住鼠标左键拖拽，刚才的条形码素材，贴入条形码；图1-5条形码 新建图层，环节同上；图1-6成品 第4部分 总结 本次设计进行了基于基于ProE的蒂花之秀洗发水瓶体包装的三维立体造型设计。本次设计重要从零件建模、特性设计、组件装配、工程图创建等几个方面展开。用ProE建立三维模型，进行虚拟装配，将三维技术融入机械制造等生产过程中，大大提高了设计效率、减少了试模概率、缩短了产品的研发周期，积极推动了公司的技术进步。通过设计进一步巩固和提高机械制图的基本理论知识，加强手工绘制零件草图能力的培养，学习和应用计算机三维绘图软件，培养创新意识及创新设计能力和自主学习能力。对于培养个人的严谨求实、创新的精神大有裨益,更为类似产品的包装设计提供了有益的探索和案例。在软件的实际操作和应用中也暴露出对软件的不熟悉和应用缺少灵活性，还需要进一步的学习和实践。
