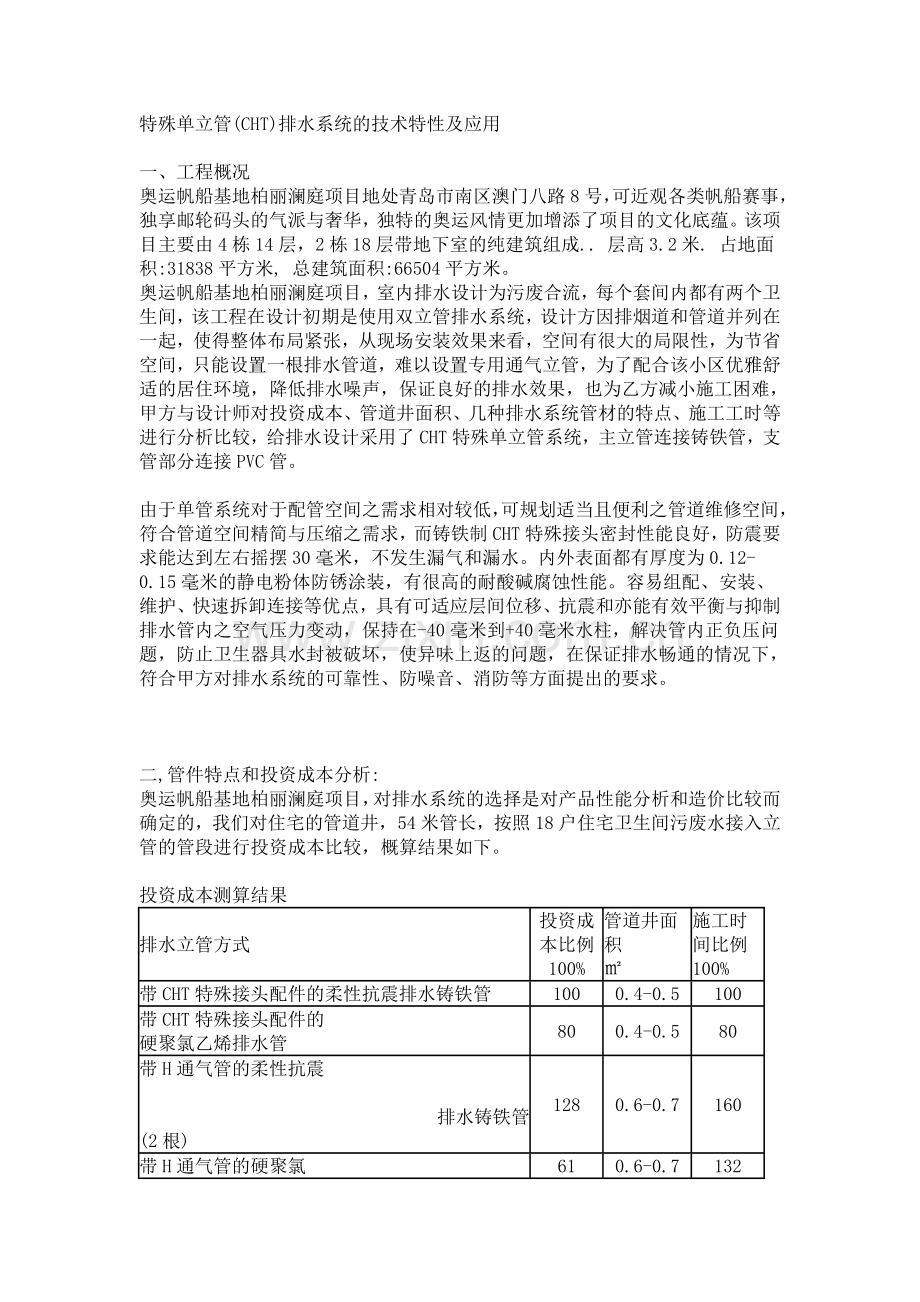

特殊单立管(CHT)排水系统的技术特性及应用一、工程概况奥运帆船基地柏丽澜庭项目地处青岛市南区澳门八路8号，可近观各类帆船赛事，独享邮轮码头的气派与奢华，独特的奥运风情更加增添了项目的文化底蕴。该项目主要由4栋14层，2栋18层带地下室的纯建筑组成. 层高3.2米. 占地面积:31838平方米, 总建筑面积:66504平方米。奥运帆船基地柏丽澜庭项目，室内排水设计为污废合流，每个套间内都有两个卫生间，该工程在设计初期是使用双立管排水系统，设计方因排烟道和管道并列在一起，使得整体布局紧张，从现场安装效果来看，空间有很大的局限性，为节省空间，只能设置一根排水管道，难以设置专用通气立管，为了配合该小区优雅舒适的居住环境，降低排水噪声，保证良好的排水效果，也为乙方减小施工困难，甲方与设计师对投资成本、管道井面积、几种排水系统管材的特点、施工工时等进行分析比较，给排水设计采用了CHT特殊单立管系统，主立管连接铸铁管，支管部分连接PVC管。由于单管系统对于配管空间之需求相对较低，可规划适当且便利之管道维修空间，符合管道空间精简与压缩之需求，而铸铁制CHT特殊接头密封性能良好，防震要求能达到左右摇摆30毫米，不发生漏气和漏水。内外表面都有厚度为0.12- 0.15毫米的静电粉体防锈涂装，有很高的耐酸碱腐蚀性能。容易组配、安装、维护、快速拆卸连接等优点，具有可适应层间位移、抗震和亦能有效平衡与抑制排水管内之空气压力变动，保持在-40毫米到+40毫米水柱，解决管内正负压问题，防止卫生器具水封被破坏，使异味上返的问题，在保证排水畅通的情况下，符合甲方对排水系统的可靠性、防噪音、消防等方面提出的要求。二,管件特点和投资成本分析:奥运帆船基地柏丽澜庭项目，对排水系统的选择是对产品性能分析和造价比较而确定的，我们对住宅的管道井， 54米管长，按照18户住宅卫生间污废水接入立管的管段进行投资成本比较，概算结果如下。投资成本测算结果 排水立管方式投资成本比例100%管道井面积施工时间比例 100%带CHT特殊接头配件的柔性抗震排水铸铁管1000.4-0.5100带CHT特殊接头配件的硬聚氯乙烯排水管800.4-0.580带H通气管的柔性抗震 排水铸铁管(2根)1280.6-0.7160带H通气管的硬聚氯乙烯排水管(2根)610.6-0.7132(1)从上表综合分析比较，UPVC排水管的应用特点，质量轻，搬运装卸便利，在造价上有很大优势，但在使用过程中，UPVC排水管存在着诸多的问题，如老化、耐热性差、抗冲击较差等，使得UPVC排水管的寿命大大降低，由于管内水流不易形成水膜沿管壁流动，在管道中呈混乱状态撞击管壁，排水噪声大。(2)铸铁排水管耐高温，抗拉强度高，具良好的抗震性能，阻滞噪音传递，适用于高层、超高层建筑。主要缺点是管道系统质量重，整体造价较高。(3)双管式排水系统是指具备排水立管和通气立管，通过通气管内空气控制排水产生的管内压力变动，从而保护排水疏水阀，但管道愈多会让管道间所占的空间愈大，耗材成本高，施工复杂，增加日后维修保养的困难。(4)单管式排水系统也被称为屋顶通气系统，这种系统将排水立管上部作为屋顶通气管延长，仅设置伸顶通气管，是一种非常经济的排水系统， 特殊接头排水方式(CHT特殊单立管排水系统)，是将伸顶通气方式结合特殊排水接头和90长曲管脚部接头构成的屋顶通气方式的排水系统，使来自横向支管的排水顺畅的流入到立管内，通过管内旋流叶片的导流作用，水流沿管内壁螺旋下落，让排水在立管内回旋减速，保持管内存在通畅的空气柱和最大程度的水气分离，减弱因系统内压力变化从水中排出空气时产生的气泡对横向排水支管内的压力影响，并控制排水从立管流下横向主管时产生的管内压力变动，稳定各楼层对水封封水的保护，提高排水能力。三,工程使用情况(1)通过对特殊单立管(CHT)的使用，省略了伸顶通气管以外的所有通气立管，节省管材成本、减轻荷载、减少占用面积，大幅降低成本，而且整个排水系统只占一个排水管空间，拥有与双管式排水系统同等的性能。(2)采用柔性接口连接方式，使用法兰以及橡胶圈就可以完成连接，由于可挠性能好，所以即使操作不太熟练，也很轻松地就可以完成。安装便捷，缩短施工工期，节省人工和费用成本，不存在双管系统安装中排水和排气管道配合的问题。(3)该工程质量要求严谨，污水排水横管设在同层内,只在同楼层内连接到排水立管进行排放，在同等排水流量的情况下，铸铁制的CHT接头，通过合理的整流，有效降低排水噪音问题，通过对此产品的使用，排水情况良好，符合质量验收要求。结论(1)排水系统在建筑中是很重要的一个环节，也是影响建筑质量的重要因素，因深埋于楼层之中或是管道间，普遍不受重视，国内目前建筑排水通气系统受限于传统设计观念与施工习惯，往往发生问题后却是最棘手也最难处理。通气对排水来说是不可或缺的，排水和通气一体化的设备研制和使用无疑也是非常必要的。(2)特殊单立管(CHT)排水系统在日本被广泛应用于高层住宅楼、宾馆、医院等各种场所，使用情况良好，国内外的专家学者非常重视特殊单立管排水系统的研究，取得了一定的成果和经验，新型单立管排水系统是高层或超高层住宅建筑排水系统的发展趋势,有着广阔的应用前景。(3)CHT接头和MD底部变径接头在国内生产，已在国内工程应用，可以与铸铁管配套，也可以与塑料管配套使用。采用光壁管即可使只设升顶通气管的普通排水系统的通水能力大增，证明了新型排水系统在住宅建筑中应用优越性。虽然在投资成本上比采用硬聚氯乙烯排水管有所增加，但可显着消除排水系统的隐患,使系统稳定运行。(4)铸铁接头抑阻了污水沿着管路所传递的扰人噪音，优良的抗压及防火强度代替了阻火圈的作用，火灾不可能沿管道向上层蔓延。因此该系统适用于高层建筑。将对高层建筑的排水管材应用产生较大的影响。在建筑改造项目中是最经济简捷的方案，由于它独特的优点，在可以预见的将来，由CHT接头及底部接头组成的特殊单立管排水系统在国内将会有更进一步的应用。(5)我们将通过产品的高技术性能来满足国内不断发展提高的市场需求，在政府有关部门和学者专家的领导下，配合参与有关建筑排水标准的编制修订工作。加强同行企业联系协作和技术交流，提高国内建筑排水设备技术水平，为用户提供优异而专业的产品和服务。 （注：专业文档是经验性极强的领域，无法思考和涵盖全面，素材和资料部分来自网络，供参考。可复制、编制，期待你的好评与关注）
