塑料UPVC排水管道安装技术方案.doc

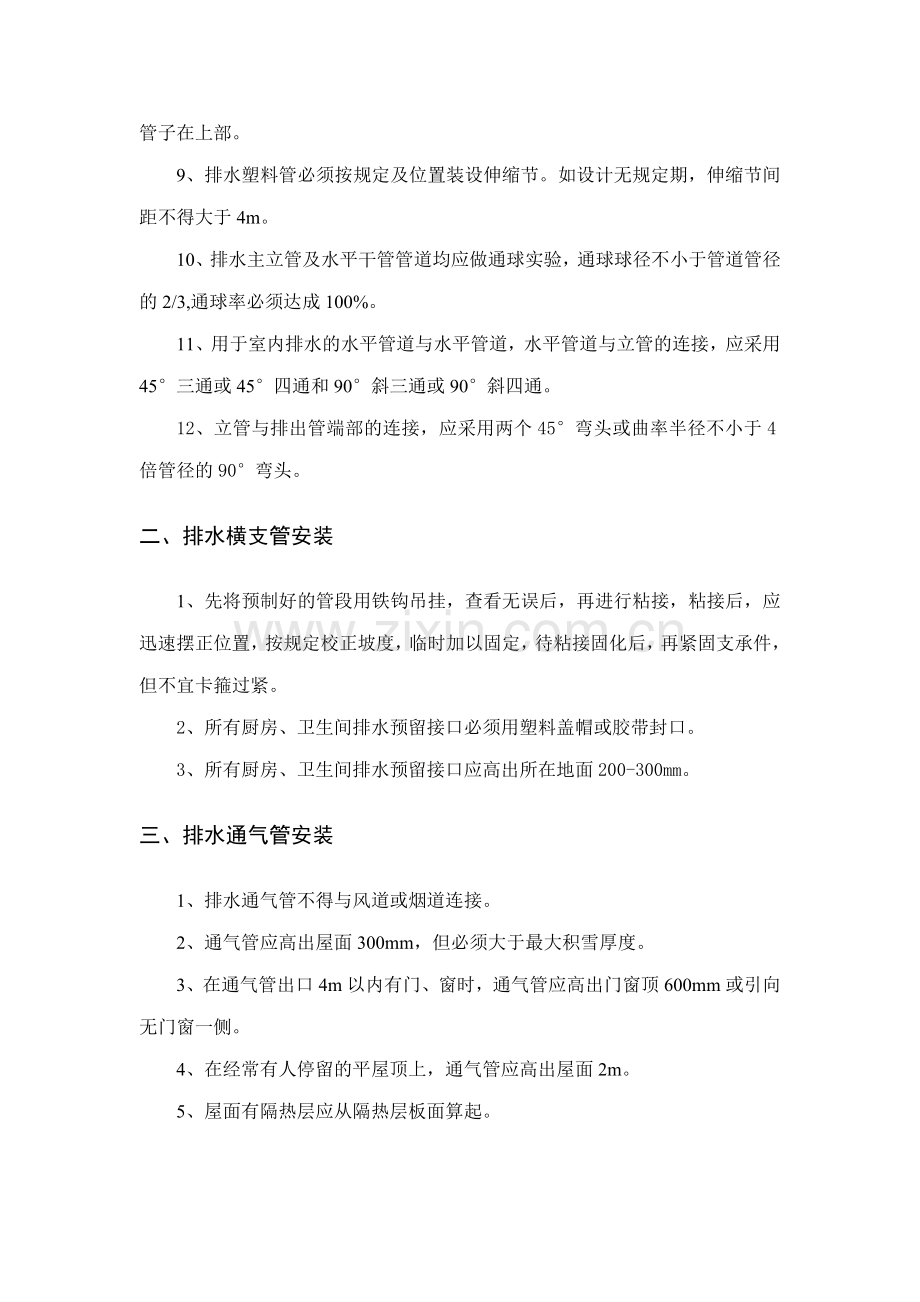

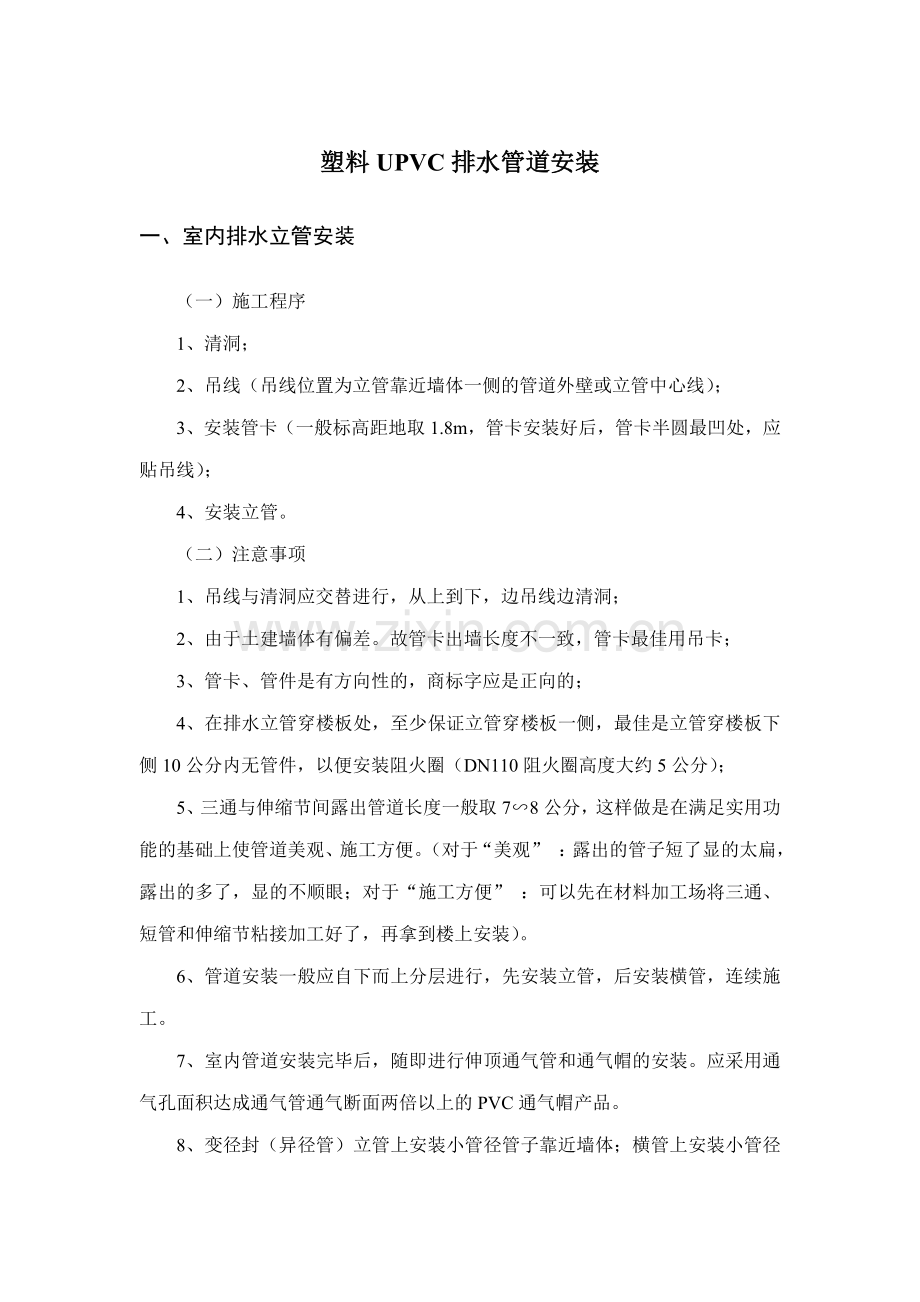

塑料UPVC排水管道安装一、室内排水立管安装（一）施工程序1、清洞；2、吊线（吊线位置为立管靠近墙体一侧的管道外壁或立管中心线）；3、安装管卡（一般标高距地取1.8m，管卡安装好后，管卡半圆最凹处，应贴吊线）；4、安装立管。（二）注意事项1、吊线与清洞应交替进行，从上到下，边吊线边清洞；2、由于土建墙体有偏差。故管卡出墙长度不一致，管卡最佳用吊卡；3、管卡、管件是有方向性的，商标字应是正向的；4、在排水立管穿楼板处，至少保证立管穿楼板一侧，最佳是立管穿楼板下侧10公分内无管件，以便安装阻火圈（DN110阻火圈高度大约5公分）；5、三通与伸缩节间露出管道长度一般取78公分，这样做是在满足实用功能的基础上使管道美观、施工方便。（对于“美观” ：露出的管子短了显的太扁，露出的多了，显的不顺眼；对于“施工方便” ：可以先在材料加工场将三通、短管和伸缩节粘接加工好了，再拿到楼上安装）。6、管道安装一般应自下而上分层进行，先安装立管，后安装横管，连续施工。7、室内管道安装完毕后，随即进行伸顶通气管和通气帽的安装。应采用通气孔面积达成通气管通气断面两倍以上的PVC通气帽产品。8、变径封（异径管）立管上安装小管径管子靠近墙体；横管上安装小管径管子在上部。9、排水塑料管必须按规定及位置装设伸缩节。如设计无规定期，伸缩节间距不得大于4m。10、排水主立管及水平干管管道均应做通球实验，通球球径不小于管道管径的2/3,通球率必须达成100%。11、用于室内排水的水平管道与水平管道，水平管道与立管的连接，应采用45三通或45四通和90斜三通或90斜四通。12、立管与排出管端部的连接，应采用两个45弯头或曲率半径不小于4倍管径的90弯头。二、排水横支管安装1、先将预制好的管段用铁钩吊挂，查看无误后，再进行粘接，粘接后，应迅速摆正位置，按规定校正坡度，临时加以固定，待粘接固化后，再紧固支承件，但不宜卡箍过紧。2、所有厨房、卫生间排水预留接口必须用塑料盖帽或胶带封口。3、所有厨房、卫生间排水预留接口应高出所在地面200-300mm。三、排水通气管安装1、排水通气管不得与风道或烟道连接。2、通气管应高出屋面300mm，但必须大于最大积雪厚度。3、在通气管出口4m以内有门、窗时，通气管应高出门窗顶600mm或引向无门窗一侧。4、在经常有人停留的平屋顶上，通气管应高出屋面2m。5、屋面有隔热层应从隔热层板面算起。四、建筑外墙管道安装（一）施工现状1、土建贴瓷砖、勾缝前安装建筑外墙管道，管道常遭人为移动或破坏；2、勾缝剂常污染管道且不易清洗；3、常遭脚手架破坏。（二）施工程序吊线、打支架、安装管道、密封外墙套管。（三）注意事项1、一般这种施工方法土建不会给我们太多时间就会拆除脚手架，所以我们应集中人力突击。2、外墙如有保温应打加长膨胀螺钉，支架处应做防水解决（用密封胶）。3、支架尽量应打在圈梁或承重结构上。4、假如建筑外墙有保温层，我们打管卡钻洞时就会破坏保温层的防水结构，容易渗水、积水，影响建筑使用功能；所以在安装管卡时，在膨胀螺栓及管卡座上应抹玻璃胶，以封闭打管卡的洞口（只在管座上抹玻璃胶，时间长了，胶体老化，就不起作用了）。五、出户排水横管安装1、埋地排水管敷设规范做法：（1）埋地管敷设：一般分两段进行施工。第一段先做0.000以下的室内部分，至伸出外墙为止。待土建施工结束后，再敷设第二段，从外墙边接入检查井。 （1）埋地管道的管沟底面平整，无突出的尖硬物，宜设厚度为100150mm砂垫层，垫层宽度不小于管径的2.5倍，坡度与管道坡度相同；管道安装好并经灌水实验后，方可在管道周边填砂，填砂至管顶以上至少100mm处。 （2）管沟回填土应采用细土回填至设计标高； （3）回填应分层，每层厚度宜0.15m，回填土应符合密实度的规定。2、室内埋地排水管假如室内回填土密实度不够，室内埋地排水管应采用角钢支架固定，可以采用门型或角型支架（尽量采用角型支架将管道固定在旁边的圈梁上）。3、埋地的排水管道在隐蔽前必须做灌水实验，其灌水高度应不低于卫生器具的上边沿或底层地面高度。检查方法：满水15min水面下降后，再灌满观测5min，液面不降，管道及接口无渗漏为合格。4、安装未经消毒解决的医院含菌污水管道，不得与其他排水管道直接连接。5、饮食业工艺设备引出的排水管及饮用水水箱的溢流管，不得与污水管道直接相连接，并应留出不小于100mm的隔断空间。（重要为防止大肠杆菌及有害气体沿溢流管道进入设备及水箱污染水质。）6、由室外通向室外排水检查井的排水管，井内引入管应高于排出管或两管顶相平，并有不小于90的水流转角，如跌落差大于300mm可不受角度限制。六、检查口及清扫口安装1、在生活污水管道上设立的检查口或清扫口，当设计无规定期应符合下列规定：（1）在立管上应隔层一层设立一个检查口，但在最底层（楼层转弯处）和有卫生洁具的最高层必须设立。如为两层建筑时，可仅在底层设立立管检查口；如有乙字弯管时，则在该层乙字弯管（消能装置）的上部设立检查口。检查口中心高度距操作地面一般为1m，允许偏差20mm；检查口的朝向应便于检修。暗装立管，在检查口处应安装检修门。（2）在连接2个及2个以上大便器或3个及3个以上卫生器具的污水横管上应设立清扫口（公共建筑内，在连接4个或4个以上的大便器的污水横管上宜设立清扫口）。当污水管在楼板下悬吊敷设时，可将清扫口设在上一层楼地面上，污水管起点的清扫口与管道相垂直的墙面距离不得小于200mm；若污水管起点设立堵头代替清扫口时，与墙体距离不得小于400mm。（3）在转角小于135的污水横管上，应设立检查口或清扫口。（4）污水横管的直线管段，应按设计规定的距离设立检查口或清扫口。检查口（清扫口）或检查井的最大距离表DN（mm）507590110125160距离（m）1012121520202、埋在地下或地板下的排水管道的检查口，应设在检查井内，井底标高与检查口的法兰相平，井底表面应有5%坡度，坡向检查口。七、地漏安装（一）一般规定1、装修房和阳露台的地漏安装完毕后比面砖低5mm，清水房地漏安装完毕后比地面高1.5cm。2、卫生间、生活阳台采用水封地漏；洗衣机处采用洗衣机专用地漏（下安装P弯）； 观景阳台地漏采用简易地漏（由于阳台上不常有水，即使用有水封地漏，水封中水因常时间蒸发而得不到补充而失去作用）； 空调板上地漏采用简易地漏。3、水封作用：水封是运用一定高度的静水压力来抵抗排水管内气压变化，防止管内气体进入室内的措施。（二）注意事项1、安装地漏时。地漏安装高度以室内50线为准，没有50线的地方以水软管抄平；假如土建做了室内找平层，安装地漏时就以找平层为准，高出找平层1.5mm；2、地漏安装完毕后应当用纸、塑料袋等东西填实，上面再铺一层石灰，待要交工时，将石灰和纸取下，安装上地漏的水封和格栅。3、地漏穿楼板预留孔洞直径DN+100mm；4、不封闭阳台，考虑到要将雨水排至室外，地漏一般在阳台远离建筑外墙侧，坡度坡向室外；八、排水管道穿楼板及墙体安装1、管道穿楼板或墙时，须预留孔洞，孔洞直径一般可比管道外径大50mm，管道安装前，必须检查预留孔洞的位置和标高是否对的。安装施工应密切配合土建施工，做好预留孔洞或凿洞以及补洞工作；2、立管穿楼板处应加装UPVC或其他材料的止水翼环，用C20细石混凝土分层浇筑填补，第一次为楼板厚度的2/3，待强度达1.2MPa以后，再进行第二次浇筑至与地面相平；3、具体管道穿楼板安装图集详见96S40613页；4、管道穿楼板、屋面板、地下室外墙及检查井壁处外表面用砂纸打毛，或刷胶粘剂后涂干燥黄砂一层；5、楼板留洞6、穿楼板孔洞预留时，位置尺寸一定要准确，看清墙体厚度，特别要注意后砌墙一般厚度为120mm（富丽东方9#楼14层双卫户型预留孔洞存在偏差就是由于施工人员未考虑后砌墙为120mm）；7、套管应与电线管隔开一定间距，一般为5公分。九、有关管卡安装1、支承种类 管道支承分滑动支承和固定支承两种。悬吊在楼板下的横支管上，若连接有穿越楼板的卫生器具排水竖向支管时，可视为一个滑动支承；明装立管穿越楼板处有严格的防漏水措施，采用细石混凝土补洞，分层填实后，可以形成固定支承；暗装在管井中的立管，若穿越楼板处未能形成固定支承时，应每层设立立管固定支承一个。2、立管滑动支承与固定支承的设立 固定支承每层设立一个，以控制立管膨胀方向，分层支承管道的自重。当层高H4m（DN50，H3m）时，层间设滑动支承一个；若层高H4m（DN50，H3m）时，层间设滑动支承两个。3、立管底部宜设支墩或采用牢固的固定措施。4、管道支承件的内壁应光洁，滑动支承件与管身之间应留有微隙，若内壁不够光洁，则应衬垫一层柔性材料；固定支承件的内壁和管身外壁之间应夹一层橡胶软垫，安装时应将扁钢制成的U型卡用螺栓拧紧固定。1、UPVC管卡根部长度约为5.5公分（DN100）； 5.0公分（DN75）；2、调节UPVC管卡的螺栓松紧度使其形成滑动或固定管卡；3、UPVC管不能用圆钢+橡皮垫的管卡，应当用钢板+橡皮垫做管卡。4、排水塑料管道支、吊架间距应符合下表规定：排水塑料管道支吊架最大间距（单位：m）管径(mm)5075110125160立管1.21.52.02.02.0横管0.50.751.11.31.65、当管卡设立在空心砖上时，应采用长把的管卡，将设立管卡处空心砖敲个洞，将长把管卡位置摆正，然后用砂浆等将管卡处空隙填塞慢，将管卡固定。6、吊卡的环箍与底座需用PVC线管连接（DN75的用PVC16的连接；DN110的用PVC20的连接）。十、有关雨水管安装（一）雨水系统：1、 水落管管径不应小于横管管径； 2、1根悬吊管上连接的雨水斗不应多于4个； 3、1根悬吊管连接多个雨水斗时，应将靠近立管的雨水斗口径减小一级；（二）注意事项 1、一般无组织排水的吐水管由土建总包单位实行，有组织排水的雨水管由安装单位实行； 2、雨水斗安装注：对于DN75的排水管道，假如上层排水雨水排至下层，可以不安装雨水斗。直接将弯头与管道连接。3、 安装在室内的雨水管道安装好后应做灌水实验，灌水高度必须到每根立管上部的雨水斗。检查方法：灌水实验连续1h，不渗不漏。4、 雨水管道不得与生活污水管道连接。5、 雨水斗管的连接应固定在屋面承重结构上。雨水斗边沿与屋面相连处应严密不漏。连接管管径当设计无规定期，不得小于100mm。6、雨水立管在首层和顶层设立检查口。十一、有关伸缩节安装1、 为了使立管连接支管处位移最小，伸缩节应尽量设在靠近水流汇合管件处，并可按下列情况拟定：（1） 排水支管在楼板下方接入时，伸缩节设立于水流汇合管件之下。（2） 排水支管在楼板上方接入时，伸缩节设立于水流汇合管件之上。（3） 立管上无排水支管接入时，伸缩节按设计间距宜置于楼层任何部位。（4） 排水支管同时在楼板上、下方接入时，宜将伸缩节置于楼层中间部位。（5） 污水横支管、器具通气管、环形通气管上合流管件至立管的直线管段超过2m时，应设伸缩节，但伸缩节之间最大间距不得超过4m，横管上设立伸缩节应设于水流汇合管件上游端。（6） 立管在穿越楼层处固定期，立管在伸缩节处不得固定，在伸缩节处固定期，立管穿越楼层处不得固定。十二、有关阻火圈安装1、高层建筑中明设排水塑料管道应按设计规定设立阻火圈或防火套管。2、阻火圈假如暗装，规定留洞D=DN+80mm。3、DN110阻火圈高度大约5公分。十三、塑料PVC管承口连接1、 管道粘接不宜在湿度很大的环境下进行，操作场合应远离火源，防止撞击和阳光直射，在-20以下的环境中不得操作。2、 在涂刷粘胶剂之前，应先用砂纸将粘接表面打毛，并用干布擦净，粘接表面不得沾有尘埃，水迹及油污，当表面沾有油污时，应用棉纱蘸清洁剂擦净。3、 胶黏剂涂刷：用油刷蘸胶粘剂涂刷被粘接插口外侧及粘接承口内侧时，应轴向涂刷，动作迅速，涂抹均匀，涂刷的胶粘剂应适量，不得漏涂或涂抹过厚，冬季施工时，应先涂承口，后涂插口。4、 承插口涂刷胶粘剂后，即找准方向将管子轻轻插入承口，对直后挤压，管端插入深度至少应超过标记，并保证承插接口的直度和接口位置对的，且静置2-3min；插接过程中，可稍做旋转，但不得超过1/4圈，不得插到底后进行旋转。5、 承插接口插接完毕后，应立即将接头处多余的胶粘剂用棉纱或干布蘸清洁剂擦揩干净，并根据胶粘剂的性能和气候条件静置至接口固化为止，冬季施工时固化时间应适当延长。十四、关于塑料UPVC排水管道防污染保护管道工人在安装管道时，一般都把塑料袋取下，因此我们要买一些塑料薄膜将管道包好，以免管道受到水泥砂浆等的污染（水泥砂浆等物不易清洗），待交工清洗管道时将薄膜取下。在支膜吊洞时，由于模板不严，砂浆外漏弄脏管道和浇灌砂浆时容易将管道根部弄脏，因此一定要将管道用塑料薄膜包扎起来。十五、其他注意事项1、 管道暂时封堵方法：2、自带存水弯蹲便器最低240mm，一般270mm，加上安装高度考虑300mm；3、如遇排水管管材与管件相接处漏水，可取些UPVC管碎末，加上些UPVC胶水，调和均匀抹到漏水处，即可堵漏，效果好的很。十六、关于室内找平层施工后再安装阳台排水的可行性研究（一）施工现状1、由于土建50线不准确或土建为了保证净空而调节垫层厚度往往导致安装的地漏高出板面高度不够；（现在有一种可调节地漏，就不存在这种状况了）2、在土建垫层施工时，砂浆容易从未封好的地漏处流入排水管道，堵塞管道；3、管道容易受污染；（二）施工准备1、土建在施工找平层前进行吊线、清洞；2、材料准备；3、劳动力准备。（三）施工程序1、再次吊线、清洞；2、打支架、安装管道；3、封堵地漏；4、支模吊洞。（四）注意事项1、假如是隔层阳台（净空大于4米），无脚手架不能安装时，应在脚手架拆除之前施工；2、地漏安装高度应高出找平层11.5公分；3、在墙体已经贴好瓷砖后施工；4、管卡两个管端应对接，中间不外露短管，这样一致、美观，距墙距离也符合规范规定；5、阳台一般要做防水，管道在垫层施工后安装，管道施工完毕，应先吊洞，后做防水，最后施工垫层。（五）例证博瑞优品尚东华西六建就是这样施工的，管道做出来相称美丽。
