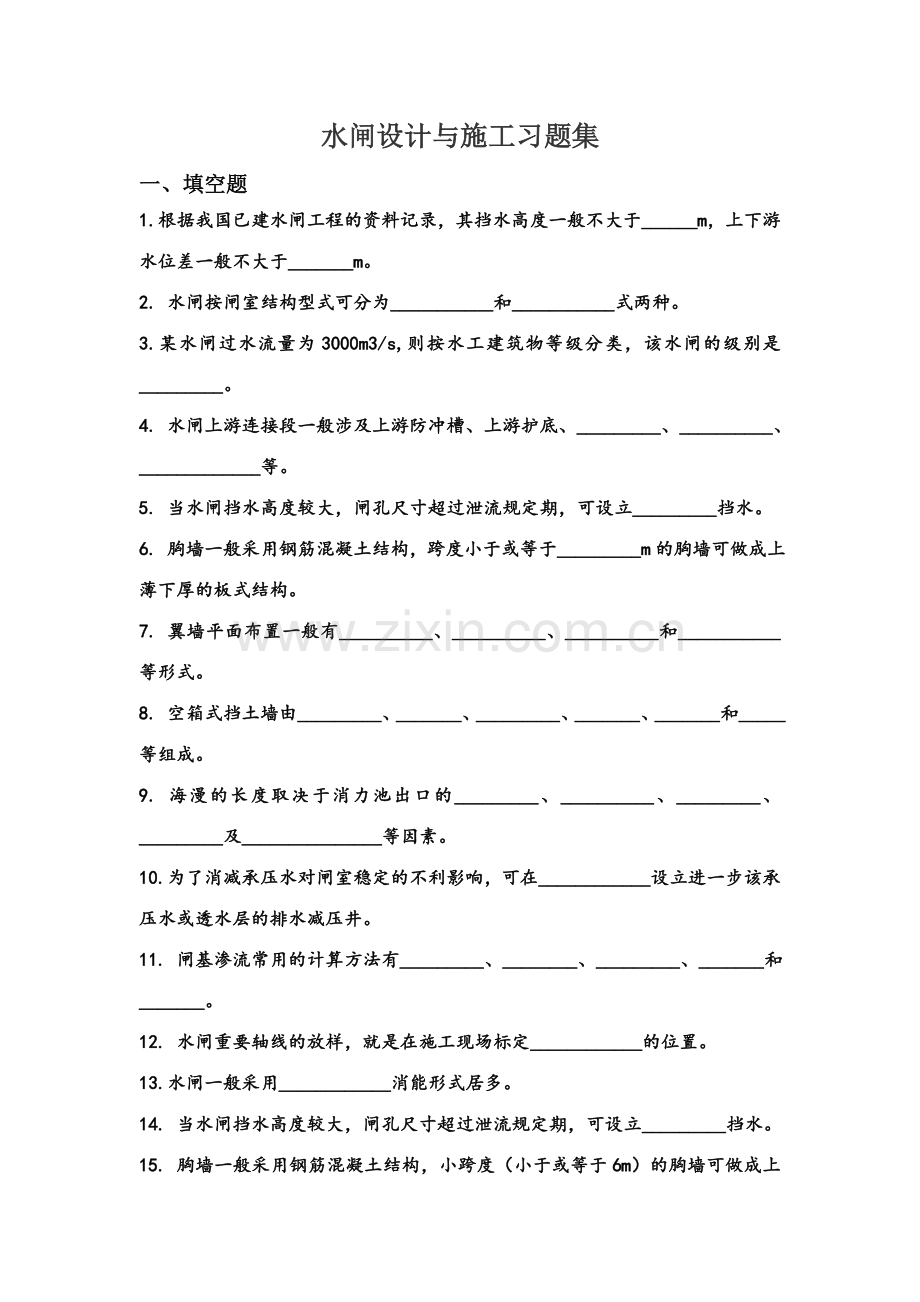

水闸设计与施工习题集
一、填空题
1.根据我国已建水闸工程的资料记录，其挡水高度一般不大于______m，上下游水位差一般不大于_______m。
2. 水闸按闸室结构型式可分为___________和___________式两种。
3.某水闸过水流量为3000m3/s,则按水工建筑物等级分类，该水闸的级别是_________。
4. 水闸上游连接段一般涉及上游防冲槽、上游护底、_________、__________、_____________等。
5. 当水闸挡水高度较大，闸孔尺寸超过泄流规定期，可设立_________挡水。
6. 胸墙一般采用钢筋混凝土结构，跨度小于或等于_________m的胸墙可做成上薄下厚的板式结构。
7. 翼墙平面布置一般有__________、__________、__________和___________等形式。
8. 空箱式挡土墙由_________、_______、_________、_______、_______和_____等组成。
9. 海漫的长度取决于消力池出口的_________、__________、_________、_________及_______________等因素。
10.为了消减承压水对闸室稳定的不利影响，可在____________设立进一步该承压水或透水层的排水减压井。
11. 闸基渗流常用的计算方法有_________、________、_________、_______和_______。
12. 水闸重要轴线的放样，就是在施工现场标定____________的位置。
13.水闸一般采用____________消能形式居多。
14. 当水闸挡水高度较大，闸孔尺寸超过泄流规定期，可设立_________挡水。
15. 胸墙一般采用钢筋混凝土结构，小跨度（小于或等于6m）的胸墙可做成上薄下厚的____________。
16. 扶壁式挡土墙由_______、___________及__________三部分组成。

二、单项选择题：
【自测题001】、不透水的铺盖、板桩及底板与地基的接触线，即第一根流线，称为( )。
A、地下轮廓线 B、防渗长度
C、底板 D、翼墙
【答案 】：A
【解析】：铺盖、板桩和闸底板等不透水部分与地基的接触线是闸基渗流的第一条流线，称为地下轮廓线。其长度即为闸基的防渗长度。应满足：L=CH，式中：C-渗径系数， H-上下游水位差。

【自测题002】、用于分割闸孔和支撑闸门、胸墙、工作桥、交通桥的部件是( )。
A、闸墩 B、工作桥
C、底板 D、翼墙
【答案 】：A
【解析】：

【自测题003】、对于水闸下游翼墙的扩散角，下列说法对的的是( )。
A、越小越好 B、越大越好
C、一般在7°～15°之间 D、一般是45°
【答案 】：C
【解析】：

【自测题004】、水闸连接建筑物中铺盖的重要作用是( )。
A、防冲 B、消能 C、排水 D、防渗
【答案 】：D
【解析】：

【自测题005】、重力坝按坝体高度分为高坝、中坝和低坝，其中高坝的高度不低于( )。
A、40m B、50m C、60m D、70m
【答案 】：D
【解析】：

【自测题006】、水闸中对于止水的设立，下面说法对的的是( )。
A、所有的水平缝要设止水 B、所有的垂直缝要设止水
C、所有的缝都要设止水 D、防渗范围内所有的缝都要设止水
【答案 】：D
【解析】：水闸需要防渗的地方都要设立止水。

【自测题007】、水闸上游构造中，仅起防冲作用的构造是( )。
A、铺盖 B、护底 C、翼墙 D、护坡
【答案 】：B
【解析】：

【自测题008】、水闸是一种具有（ ）的低水头水工建筑物。
A、挡水作用 B、泄水作用
C、挡水与泄水双重作用 D、以上三种都不是
【答案 】：C
【解析】：水闸是一种低水头的水工建筑物，兼有挡水和泄水的作用，用以调节水位、控制流量，以满足水利事业的各种规定。

【自测题009】、用于分隔闸孔和支撑闸门、胸墙、工作桥、交通桥等上部结构的是（ ）
A、闸墩 B、工作桥
C、底板 D、翼墙
【答案 】：A
【解析】： 闸墩用于分隔闸孔、支撑闸门，同时用作桥墩支撑上部桥梁、安装闸门启闭机等设备。闸墩将闸门、胸墙以及闸墩自身挡水所承受的水压力传递给底板。

【自测题010】、最常用的水闸底板结构型式是（ ）
A、驼峰堰 B、梯形堰
C、宽顶堰 D、胸墙孔口堰
【答案 】：D
【解析】：

【自测题011】、闸基防渗长度应满足（ ）
A、L《 C·ΔH B、L 》C·ΔH
C、L《 K·ΔH D、L 》K·ΔH
【答案 】：B
【解析】：铺盖、板桩和闸底板等不透水部分与地基的接触线是闸基渗流的第一条流线，称为地下轮廓线。其长度即为闸基的防渗长度。应满足：L=CΔH，式中：C-渗径系数，ΔH-上下游水位差。

【自测题012】、闸墩结构计算常用的方法是（ ）
A、弹性地基梁法 B、反力直线分布法
C、偏心受压公式法 D、倒置梁法
【答案 】：B
【解析】：

【自测题013】、当粘性土地基的标准贯入击数（ ）时，可不需要进行解决，直接在天然地基上建闸。
A、大于5 B、大于8
C、小于5 D、小于8

【答案 】：B
【解析】：

【自测题014】、下面的哪一个形式不是水闸低实用堰的形式( )。
A、梯形 B、曲线形　　
C、驼峰形 D、圆形
【答案 】：D
【解析】：

【自测题015】、以下哪种水闸能承受双向水头作用？( )。
A、节制闸 B、进水闸
C、排水闸 D、冲沙闸
【答案 】：C
【解析】：

【自测题016】、水闸由上游连接段、下游连接段及 ）组成。
A闸墩段 B平直段 C消能池 D闸室段
【答案 】：D
【解析】：

【自测题017】、水闸的消能方式有底流式、面流式和（ ）三种。
A深孔式 B 跌水式 C挑流式 D冲刷式
【答案 】：C
【解析】：

【自测题018】、水闸可分为开敞式和 （ ）两种。
A涵洞式B壅水式C消能式D跌水式
【答案 】：A
【解析】：

【自测题019】、不能完全截断渗流，但可以延长渗经的防渗设施是 。
A.截水墙 B.防渗帷幕 C.混凝土防渗体 D.粘土铺盖
【答案 】：D
【解析】：

【自测题020】、拦河闸闸门的启闭运用条件是( )
A、遇洪水和正常灌溉时，闸门均启动
B、遇洪水和正常灌溉时，闸门均关闭
C、遇洪水闸门挡水，正常灌溉时开门放水
D、遇洪水开闸门放水，正常灌溉时关门挡水
【答案 】：D
【解析】：

【自测题021】、防冲槽的作用是（ ）
A、防止冲刷坑向上游扩展，保护海漫安全
B、防止渗透变形
C、防止波状水跃
D、防止折冲水流。
【答案 】：A
【解析】：
作用：保护海漫末端。
防冲槽：保护河床也许的不利冲刷，在海漫末端设立。
防冲墙：涉及齿墙、板桩、沉井等形式

【自测题022】、闸基渗流段的阻力系数，只与渗流段的( )有关。
A、 渗透系数 B、渗径系数 C、 几何形状 D、渗透流量
【答案 】：C
【解析】：

【自测题023】、水闸在平面滑动稳定验算时，若取沿闸底板与地基接触面为滑动面，则公式K=的f是指( )之间的摩擦系数
A、底板与地基接触面
B、遇洪水和正常灌溉时，闸门均关闭
C、地基砂土
D、底板混凝土。
【答案 】：A
【解析】：

【自测题024】、当闸墩与闸底板砌筑成整体时，称为( )
A、平底板 B、整体式底板 C、分离式底板 D、反拱底板。
【答案 】：D
【解析】：B

【自测题025】、枯水期下闸挡水，洪水期开闸泄水，这个水闸也许是( )。
A、节制闸 B、分洪闸
C、进水闸 D、挡潮闸
【答案 】：A
【解析】：

【自测题026】、在水闸的闸室中，用于分割闸孔和支撑闸门的部件是( )。
A、底板 B、闸墩
C、胸墙 D、翼墙不透水的铺
【答案 】：B
【解析】：

【自测题027】、盖、板桩及底板与地基的接触线，即第一根流线，称为( )。
A、地下轮廓线 B、防渗长度
C、护坦 D、防渗设施
【答案 】：A
【解析】：

三、多项选择题：
【自测题001】：1、海漫的构造规定为( )。
A.光滑性 B、不透水性
C、透水性 D、柔性
【答案】：CD
【解析】：对海漫的设计规定 ：
1、具有一定的粗糙度，消除余能；
2、具有一定的透水性，减少扬压力；
3、具有一定的柔性，以适应变形。

【自测题002】、闸孔设计的影响因素有( )。
A、水闸底板高程
B、水闸闸孔型式
C、铺盖
D、护坦
【答案】：AB
【解析】：

【自测题003】、流网的特点是：（　　　）
A流线与等势线正交
B流线与流线，等势线与等势线不相交
C流线和等势线均为直线
D流线与等势线不相交 E流线和等势线均为连续光滑曲线
【答案 】：ABE
【解析】：

【自测题004】、水闸的海漫的构造规定为( ) 。
A、光滑性 B、不透水性、
C、透水性 D、柔性
【答案 】：CD
【解析】：
1、具有一定的粗糙度，消除余能；
2、具有一定的透水性，减少扬压力；
3、具有一定的柔性，以适应变形。

【自测题005】、闸室地基解决常用的方法有哪几种 （ ）
A、灌浆 B、桩基础 C、振冲砂（或碎石）桩 D地基排水
【答案 】：BC
【解析】：

【自测题006】、水闸的类型较多，按照其任务不同可分为以下几种类型。 （ ）
A、进水闸 B、节制闸 C、挡潮闸 D、排水闸 E、分洪闸
【答案 】：ABCDE
【解析】：

【自测题007】、渗流三要素是指：（　　）
A、渗透强度 B、渗透流量 C、渗透压力
D、渗径 E、渗透坡降
【答案 】：BCE
【解析】：

【自测题008】、水闸中的铺盖按材料分，其类型有( )。
A、干砌石铺盖 B、黏土铺盖 C、混凝土铺盖
D、钢筋混凝土铺盖 E、堆石铺盖
【答案 】：BCD
【解析】：

【自测题009】、海漫的作用是继续消除水流余能，调整流速分布，保证下游河床免受有害冲刷。它应当具有的特性有
( )。
A、粗糙性 B、透水性 C、整体性 D、保水性
E、柔性
【答案 】：ABE
【解析】：

【自测题010】、水闸中的板桩可以延长渗径，减少闸室底板的扬压力。对于板桩的设立，下面说法对的的是( )。
A、板桩一般设在下游侧
B、板桩一般设在上游侧
C、板桩一般设在沙性土中
D、板桩一般设在黏性土中
E、板桩能延长渗径，减小渗透坡降
【答案 】：BCE
【解析】：

【自测题011】、水闸中能起防冲消能作用的构造有( )。
A． 上游护坡 B、护坦 C、下游翼墙
D、防冲槽 E、海漫
【答案 】：BDE
【解析】：

【自测题012】、对于水闸中闸底板与铺盖之间的缝，下列说法对的的是( )。
A、是沉降缝 B、是温度缝 C、能适应地基的不均匀沉降
D、能适应结构温度的变化 E、缝中应设止水
【答案 】：ACE
【解析】：

【自测题013】、下列具有消能、防冲作用的水闸组成部分是（ ）
A、防冲槽 B、铺盖 C、消力池 D、海漫
【答案 】：ACD
【解析】：

【自测题014】、对海漫的一般规定是（ ）
A、具有足够的厚度以增长稳定性
B、表面要有一定的粗糙度，以利进一步消除余能
C、具有一定的透水性，以便使渗水自由排出，减少扬压力
D、具有一定的柔性，以适应下游河床的变形
【答案 】：ABCD
【解析】：

【自测题015】、常用的海漫型式有（ ）
A、干砌石海漫 B、钢筋混凝土板海漫
C、浆砌石海漫 D、混凝土板海漫
【答案 】：ABCD
【解析】：

【自测题016】、地下轮廓线是指水闸的（ ）等不透水部分与地基的接触线
A、铺盖 B、闸室底板 C、板桩 D、海漫
【答案 】：ABC
【解析】：

【自测题017】、关于水闸的铺盖，下列说法对的的是 （ ）
A、可以延长渗径，以减少闸底板渗透压力和渗透坡降
B、具有防冲作用
C、应具有相对的不透水性和抗冲性
D、长度应由闸基防渗需要拟定，一般采用上、下游水位差的3-5倍。
【答案 】：ACD
【解析】：

【自测题018】、为提高闸室抗滑稳定性，下列可以采用的工程措施是（ ）
A、将闸门位置移向高水位一侧，以增长水的重量
B、增长闸室底板的齿墙深度
C、适当增长闸室结构尺寸
D、增长铺盖长度
【答案 】：ABC
【解析】：

【自测题019】、两岸连接建筑物的作用是（ ）
A、挡土 B、引导水流平顺进闸 C、防冲 D、防渗
【答案 】：ABD
【解析】：

【自测题020】、水闸底流消能工的尾水深度不能满足规定期，可采用什么措施？( )
减少护坦高程，成为挖深式消力池；
在护坦末端设消力槛，成为消力槛式消力池；
既减少护坦高程又修建消力槛等措施形成综合消力池
【答案 】：ABC
【解析】：

【自测题021】水闸闸室的稳定性的三个判断标准是什么？（ ）
闸室在各种荷载作用下，
A、沿闸室基底面的抗滑稳定安全系数不小于允许值
B、闸室基底压力最大值与最小值之比值不大于允许值
C、闸室平均基底压力不大于地基的允许承载力
D、水闸抗浮安全稳定系数不小于允许值
【答案 】：ABCD
【解析】：

四． 简答题
1.试述水闸的分类方法。
2. 在构造上规定海漫有何规定？
3. 试述水闸防渗排水设计的一般环节。
4. 当闸室沿基底面的抗滑稳定安全系数小于允许安全值时，可采用哪些抗滑措施？
5.试述如何选择消力池的形式（下挖式、消力墙式、综合消力池），其计算内容有哪些？
6.试述水闸施工程序？
7.在施工分区规划中，水闸施工总体布置一般如何分区？
8. 工程建设一般划分为哪几个施工阶段，并具体说明其内。
9.结合示意图，试述水闸重要轴线的放样的环节。

五． 问答题
　　背景资料：某水闸工程建于土基上，共10孔，每孔净宽10m；上游钢筋混凝土铺盖顺水沛方向长15m，垂直水流方向共提成10块：铺盖部位的两侧翼墙亦为钢筋混凝土结构，挡士高度为12m，其平面布置示意图如下：

上游翼墙及铺盖施工时，为加快施工进度，施工单位安排两个班组，按照上游翼墙Ⅱ→10→9→8→7→6和上游翼墙I→1→2→3→4→5的顺序同步施工。建 设工程 教育网 提供
　　在闸墩混凝土施工中，为方便立模和浇筑混凝土，施工单位拟将闸墩分层浇筑至设计高程，再对牛腿与闸墩结合面按施工缝进行解决后浇筑闸墩牛腿混凝土。
　　在翼墙混凝土施工过程中，出现了胀模事故，施工单位采用了拆模、凿除混凝土、重新立模、浇筑混凝土等返工解决措施。返工解决花费工期20天，费用15万元。
　　在闸室分部工程施工完毕后，根据《水利水电工程施工质量评估规程（试行）》进行了分部工程质量评估，评估内容涉及原材料质量、中间产品质量等。

问题：
　　1．指出施工单位在上游翼墙及铺盖施工方案中的不妥之处，并说明理由。
　　2．指出施工单位在闸墩与牛腿施工方案中的不妥之处，并说明理由。
　　3．根据《水利工程质量事故解决暂行规定》，本工程中的质量事故属于哪一类？拟定水利工程质量事故等级重要考虑哪些因素？
