静压桩施工组织设计.doc

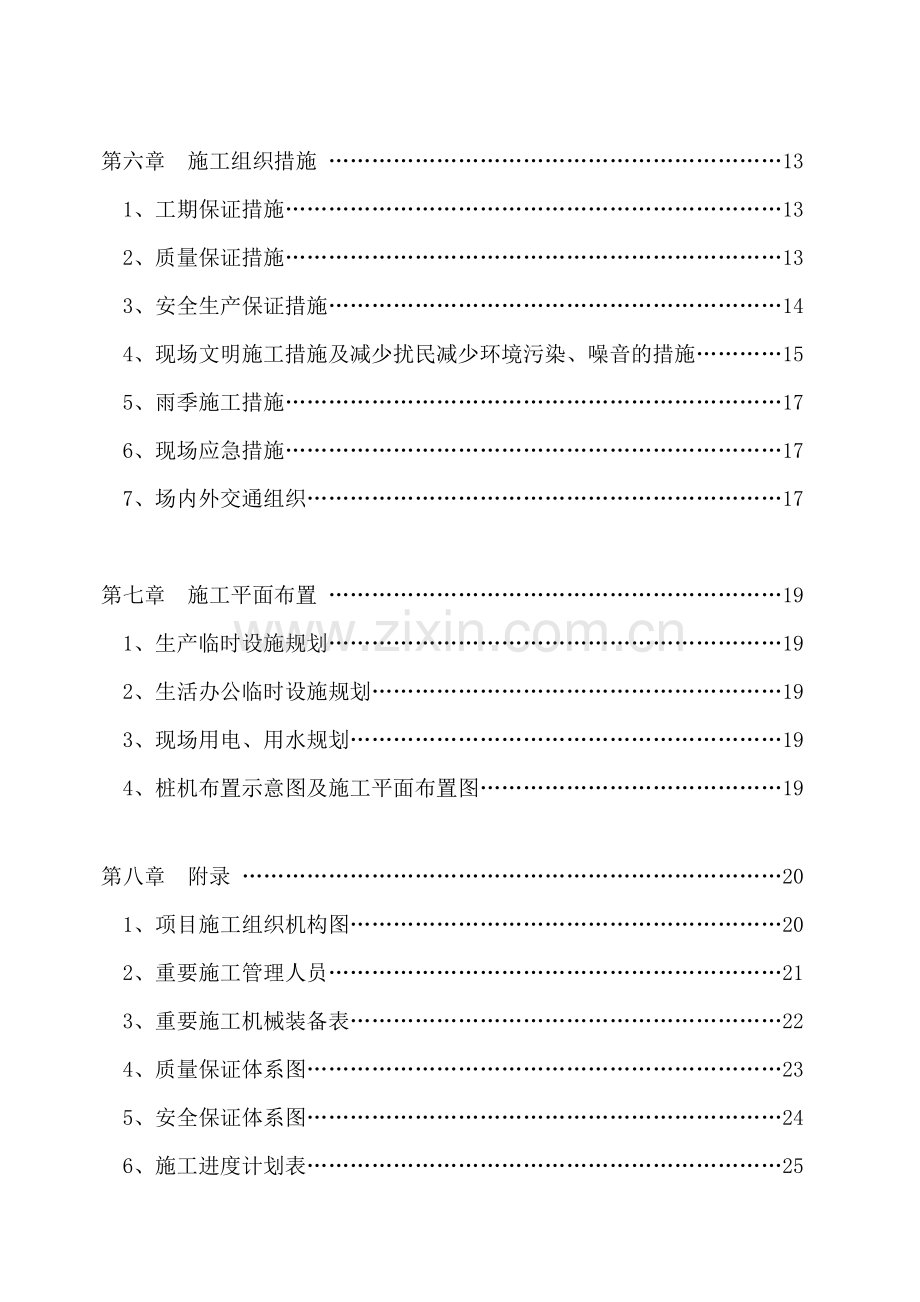

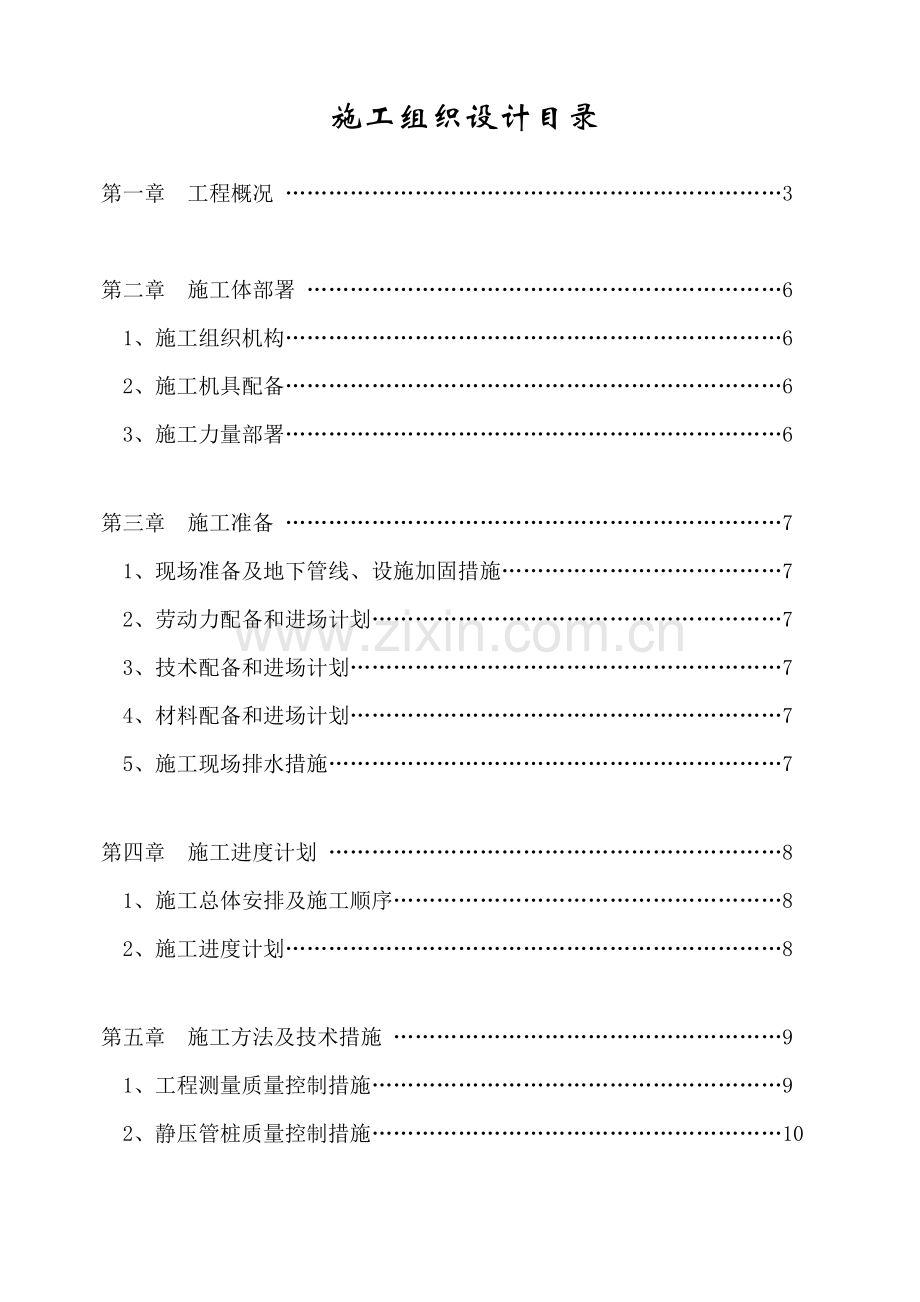

施工组织设计目录第一章 工程概况 3 第二章 施工体部署 6 1、施工组织机构6 2、施工机具配备6 3、施工力量部署6第三章 施工准备 7 1、现场准备及地下管线、设施加固措施7 2、劳动力配备和进场计划7 3、技术配备和进场计划7 4、材料配备和进场计划7 5、施工现场排水措施7第四章 施工进度计划 8 1、施工总体安排及施工顺序8 2、施工进度计划8第五章 施工方法及技术措施 9 1、工程测量质量控制措施9 2、静压管桩质量控制措施10第六章 施工组织措施 13 1、工期保证措施13 2、质量保证措施13 3、安全生产保证措施14 4、现场文明施工措施及减少扰民减少环境污染、噪音的措施15 5、雨季施工措施17 6、现场应急措施17 7、场内外交通组织17 第七章 施工平面布置 19 1、生产临时设施规划192、生活办公临时设施规划193、现场用电、用水规划194、桩机布置示意图及施工平面布置图19第八章 附录 201、项目施工组织机构图202、重要施工管理人员213、重要施工机械装备表224、质量保证体系图235、安全保证体系图246、施工进度计划表25第一章 工程概况工程名称：御水湾花园二期三标段静压管桩基础工程建设单位：南京钱江房地产开发有限公司设计单位：南京市建筑设计研究院有限责任公司桩基类型：预应力PC、PHC管桩该工程位于光华路以南、大明路以东的原南京制药旧址,建筑物为高档商品房住宅，分别为多层、小高层、部分住宅楼间设有半地下室车库、部分住宅楼间设有一层地下室车库。工程桩桩均为静压管桩，按设计规定均为抗压桩。根据设计规定，对于抗压桩，采用静载法或声波透射法检测桩身质量。本工程质量等级为合格，工期为50日历天。本工程地质条件根据现场钻探、原位测试及土二工实验成果资料，拟建场地岩土层分布自上而下为：第层：填土，松散，稍湿，部分素填土以粉质粘土为主，饱和，软塑，局部流塑，杂填土夹碎砖、石子等建筑垃圾，层厚1.008.20m；第-1层：粉质粘土，灰黄灰褐色，湿饱和，可塑，含铁、锰斑点，呈中档压缩性，层顶标高5.8310.81m，层厚0.003.80m；第-2层：粉质粘土，灰灰褐色，饱和，软塑，局部流塑，呈高压缩性，层顶标高4.036.97m，层厚0.005.40m；第-3层：粉质粘土，灰褐褐黄色，饱和，可硬塑，呈中压缩性，层顶标高-0.477.80m，层厚0.009.50m；第-1层：粉质粘土，黄褐色，饱和，硬塑，含铁、锰结核及灰色高岭土条带，呈中档偏低压缩性，层顶标高-7.6611.97m，层厚0.5014.30m；第-2层：粉质粘土，褐黄浅黄色，饱和，可塑硬塑，含铁、锰结核及少量灰色高岭土条带，层顶标高-9.6010.13m，层厚0.008.00m；第-3层：粉质粘土，褐黄深黄色，饱和，硬塑，局部(重要在该层下部)可塑，含铁、锰结核及灰色高岭土条带，呈中档偏低压缩性，层顶标高-12.336.63m，层厚0.007.20m；第层：残积土，褐黄灰黄色，较密实，含少量铁、锰结核及较多基岩碎屑物，呈中档偏低压缩性，层顶标高-14.665.03m，层厚0.004.00m；第-1层：强风化细砂岩、泥质粉砂岩、粉砂质泥岩，灰黄色，含粘土条块，手可捏碎，遇水易散，层顶标高-15.664.23m，层厚2.005.40m；本层多层建筑钻孔未钻穿。第-2a层：中档风化泥质粉砂岩，棕黄色，砂质结构，块状构造，风化裂隙发育，胶结差，较破碎，仅见于G7、GJ4、G8孔，层顶标高-5.92-4.79m，层厚1.002.40m；第-2层：中档风化细砂岩，灰黄色，个别为青灰色，砂质结构，块状构造，较完整但软硬相间，本层未钻穿。根据现场钻探、原位测试及土二工实验成果资料，拟建场地岩土层分布自上而下为：第层：填土，松散，稍湿，部分素填土以粉质粘土为主，饱和，软塑，局部流塑，杂填土夹碎砖、石子等建筑垃圾，层厚1.004.30m；第-1层：粉质粘土，灰黄灰褐色，湿饱和，可塑，局部流塑，含铁、锰斑点，呈中档压缩性，无动摇反映，稍有光滑，干强度及韧性中档。层顶标高7.139.76m，层厚0.005.00m；第-2层：粉质粘土，灰灰褐色，饱和，软塑，局部流塑，呈高压缩性，无动摇反映，稍有光滑，干强度及韧性中档。层顶标高5.537.80m，层厚0.003.90m；第-3层：粉质粘土，灰褐褐黄色，饱和，可硬塑，呈中压缩性，无动摇反映，稍有光滑，干强度及韧性中档。层顶标高2.058.44m，层厚0.003.90m；第-1层：粉质粘土，黄褐色，饱和，硬塑，含铁、锰结核及灰色高岭土条带，呈中档偏低压缩性，无动摇反映，稍有光滑，干强度及韧性中档。层顶标高-3.427.29m，层厚0.0012.90m；第-2层：粉质粘土，褐黄浅黄色，饱和，可塑硬塑，含铁、锰结核及少量灰色高岭土条带，无动摇反映，稍有光滑，干强度及韧性中档。层顶标高-2.074.51m，层厚0.003.50m；第-3层：粉质粘土，褐黄深黄色，饱和，硬塑，含铁、锰结核及灰色高岭土条带，呈中档偏低压缩性，无动摇反映，稍有光滑，干强度及韧性中档。层顶标高-6.694.85m，层厚0.004.30m；第层：残积土，褐黄灰黄色，较密实，含少量铁、锰结核及较多基岩碎屑物，呈中档偏低压缩性，层顶标高2.85-9.32m，层厚0.303.50m；第-1层：强风化细砂岩、泥质粉砂岩、粉砂质泥岩，灰黄色，含粘土条块，手可捏碎，遇水易散，层顶标高2.25-10.49m。本层钻孔大部分未钻穿。第-2a层：中档风化泥质粉砂岩，棕黄色，砂质结构，块状构造，风化裂隙发育，胶结差，较破碎，仅见于G99孔，本层未钻穿。第-2层：中档风化细砂岩，灰黄色，个别为青灰色，砂质结构，块状构造，较完整但软硬相间，仅G111、G116孔钻至。本层未钻穿。注：详见南京建筑工程学院工程勘察研究院所作的岩土工程勘察报告。第二章 施工部署一、施工组织机构1、我公司是一家集建筑、工业、商贸为一体的国家一级建筑施工公司，拥有各类专业技术人才800人，职工6000人，注册资金16800万元，年施工总产值12.5亿元。公司自成立以来，以“团结、求实、开拓、奉献”的精神，把“争优质、创名牌”作奋斗目的，以“质量兴业、用户至上”为公司宗旨，注重管理，狠抓质量，历年来工程质量一次性验收合格率100%，优良率达75%。近年来，我公司创出国家建筑最高鲁班奖一项，建设部优质样板工程四项，省钱江杯工程二十项，赢得了较高的社会声誉。近年来承接了大量的桩基础施工工程和基坑支护设计、施工项目，积累了丰富的施工经验和先进的施工技术工艺。2、为保证本工程质量、施工安全、工程进度并做到文明施工，根据本工程特点我公司将组织富有同类工程施工经验的管理人员组成桩基工程项目管理班子，施工组织机构见附录（一），项目经理部重要施工管理人员和技术人员配备见辅助资料表。二、施工机具配备配备一台大型静压桩机械设备进行施工，重要施工机械设备见附表。三、施工力量部署为保证该工程优质高速的完毕，我们选择具有施工经验的技术工人，组成专业施工队，以充足发挥技术专长和突击施工的能力，下设送桩组、接桩组、材料组、机修组、电工组等班组。第三章 施工准备一、现场准备及地下管线、设施加固措施1、完善现场三通一平工作，根据经甲方和监理审定的总平面图规定敷设施工临时电路、水路，修建必要的临时道路。2、建造搭设临时设施，涉及办公室、宿舍、食堂和洗车台等。3、组织桩机进场，按平面布置图规定安装就位。4、正式开工前摸清拟建场地地下管线及其它地上地下设施的情况，采用开挖沟槽等减震加固保护措施，并在施工过程中加强施工监测工作，保证其安全，不因桩基础施工而破坏。二、劳动力配备和进场计划编制劳动力需用量计划，进行各种人员调配，组织工人进场，开展入场教育，特别是质量、安全、防火和文明施工教育。三、技术配备和进场计划1、熟悉消化桩基施工图，了解和掌握设计意图，认真准备组织图纸会审。2、认真编制桩基工程施工组织设计，并报监理、业主审批。3、进行技术交底的准备，做好有关技术资料的准备工作。4、查阅岩土工程勘察报告及相关勘察地质资料，摸清现场地形、地质、水文、地下管线、邻近建筑物的情况。四、材料配备和进场计划按设计图规定编制管桩等材料计划书。及组织现场合需管桩进场施工，并查验产品合格证，对进场的材料及时做好复检。不合格材料严禁使用，对进场材料按程序向监理进行报验。第四章 施工进度计划一、施工进度总体安排及施工顺序1、计划工期为50天。为保证工期的实现，我公司将组织1台600T静压桩机和辅助机械等设备配合施工。2、施工机具及配套设备开工前进场，及时进行安装、调试和验收，并配备一定数量的备用配套设备，以保证施工连续性，来完毕桩基工程施工。3、施工顺序如附图所示。4、施工期间正值春季，雨水较多，我公司已做好雨天施工的质量保证措施，加强预见性，提前作好各项施工准备工作。二、施工进度计划桩基施工进度计划见附录。第五章 施工方法及技术措施一、静压桩施工方案及技术要点(一) 工程测量质量控制措施本道工序的重要工作为定位放线做好控制点、测场地标高和测桩位。由我公司测量技术人员使用经纬仪和水准仪，按桩位平面布置图施测。测量中严格执行施工图和TJ26-92、JGJ4-80规范。 1、交接测量控制点：正式施测前，建设方必须向我方提交每单位工程的不少于两个的地面测量控制点和1个水准点及相关的书面数据资料（或成果图），经双方用仪器复核确认无误签字认可后，方可使用该控制点、水准点。2、定位放线、做控制点：由现场测量技术人员按照桩位图和已接受的测控点，用经纬仪施测。一方面测定建筑物四角的4个轴线交点处钉入钢筋为标记，以此拟给建筑物定位，为便于竣工桩位复查和向土建交接。4个轴线交点均应向场外延伸做控制点。每个轴线交点至少各做两个控制点，控制点用钢筋钉入土中，水泥捂牢，量好距离，绘制成图。请监理验收并及时在测量验收登记表上签章。控制点要选在不受打桩影响的地方，施工员、质检员要对其经常检查，妥为保护，不使其遭到破坏。发现破坏要立即恢复。3、测场地自然标高：队伍进场后，应协助建设方将场地高差较大的地方重新修平，软弱的填土地方请甲方夯实填平。规定地形平坦，地表承载力达8T/m2。当场的平整度：坚实度基本满足上述施工条件时，测量技术员用水准仪，按甲方提供的水准点高程，测出场地的平均标高（测5个点取其平均值）。场地标高测定后，质检员应根据设计桩顶标高计算好送桩深度，并将深度线用红柒标在送桩器上。4、测放桩位：由测量技术人员带领纯熟工人用仪器或钢尺已验收的轴线及桩图的桩位尺寸施测。在已测定的桩位上钉入竹片、洒上灰粉“十”字作标记，请监理验收签字。5、由于静压桩施工挤土和桩机移位会影响已测好的桩位，因此静压桩的桩位可分批测定，测定一批压一批，直至竣工。（二）、静压桩质量控制措施（一） 静压桩施工工艺流程图工程测量：定位放线做控制点、测场地标高、测放桩位压中桩焊中桩喂压桩尖或下桩桩机就位压上桩下一桩位移机送桩焊上桩（二） 施工质量措施施工全过程中保证每道工序的施工质量经监理验收合格，符合设计和规范规定。以工序质量保证工程质量。现将各道工序的质量控制措施详述如下：1、工程测量：按本设计执行。2、成品桩进场验收：为保证工程桩的质量满足设计及规范的规定，现场材料员质检员应加强对进场成品桩的质量验收，规定做到：（1）商品桩与合格证同时进场，无合格证不予验收。（2）检查合格证上所列数据是否符合有关规定，即龄期满28天，砼强度符合设计规定，钢筋规格数量及桩的制作符合苏G03-2023图集规定。（3）外观无破损、无裂缝（纹）、正方体、圆柱体无变形、弯曲。（4）几何尺寸（边长、直径、壁厚组合长度）符合设计规定。（5）接头平整、钢筋上下对直、钢板无油污、无锈蚀。对不符合上述要示中任意一条的商品桩坚决不予验收，立即规定厂方退回更换，对龄期不满28天的桩可视工期情况安排延期使用。对进场的商品桩，现场材料员、质检员先自检后再请监理验收，并请监理当时在合格证上签署意见，签字盖章。验收合格的商品桩应相同的长度，规格分别堆放。便于单支桩按设计桩长进行组合，避免接错。3、静压桩施工3.1 桩机就位：桩机就位前，施工员及操作班长要先对机械进行检查调试，消除隐患。在机械运转正常、不漏油，不漏电等机械性能、安全性能安全满足施工条件的前提下，桩机即可就位。桩机就位时要对准桩位，机身要保持水平，稳固。3.2 喂桩与压桩：吊机吊喂前质检员、施工员应对商品桩进行确认当桩径、单支组合长度符合设计规定期再指挥吊车吊桩。喂桩对将其对准桩位，并用仪器或吊锤将桩身调控垂直，确认对位准确、桩身垂直即可启动油缸压桩。喂压中桩和上桩用相同的方法控制桩的垂直度。桩的垂直度偏差不得大于桩长的0.5%。3.3 接桩：当下节桩端压至露出地面600mm时即需接桩。本工程设计时接桩方式为焊接接桩。为保证接桩质量必须做到：a、电焊工持上岗证，电焊条由正规厂家生产，具有质保书或合格证。b、上下节桩对准，保持垂直。c、螺栓平直、色紧，焊缝饱满连续，清除药渣后检查不得有漏焊、气焊等缺陷。焊好后请监理验收签字。d、自然冷却10分钟方可连续压桩。3.4 送桩：测量人员按甲方提供的水准点测出场地的自然地面标高，再根据设计桩顶标高计算出送桩的深度，并在送桩器上用红柒标好送桩深度线。不同的桩顶标高送桩深度也不同。送桩器上的深度线要标明是哪一顶类桩顶标高的线防止犯错。送桩完毕再请监理验收。这一根桩应所有压完了。然后拔也送桩器，移机至下一根桩位继续压桩，直至竣工。3.5 注意事项：压桩、接桩、送桩的施工过程中，操作人员应集中注意力，密切注意观测施工状况，严格执行预应力钢筋混凝土管桩施工技术规程YBJ235-91等各项规定。当压桩时发生下列异常状况时应即时停压，向监理通报，由建设方请示设计院决策。异常情况如下：a、无法清除的地下障碍将桩位挤偏；b、桩位下有煤气，自来水及通讯电缆等管线；c、由桩长统一控制的桩，桩长无法达成设计规定，且差距较大；d、桩长与油压值双控的桩，桩长虽够但油压值偏低于也许影响单桩承载力；3.6 施工记录：记录员必须真实填写施工登记表，详尽记录各种技术数据，异常情况的解决方法和结果，准时交监理核验，签证。第六章 施工组织措施一、工期保证措施为保证桩基工程准时完毕,保证整个工程总工期实现,特制定以下保证工期的措施。1、强化项目管理，推行项目法施工，实行项目经理负责制，项目经理对施工全过程负责，统一组织、保证工期。2、推行全面计划管理，编制施工进度总计划，并编制月计划、周计划，周计划细化到日进度，抓住关键线路，一级保一级，保证总进度。3、与业主、监理公司、设计院等密切配合，及时协调，每周开好施工协调会，及时解决施工中的问题。4、抓好施工机具的进场，及时进行安装、调试和验收，并配备一定数量的备用机械，以保证施工连续性。5、严格按设计、标准、规范、工艺进行施工，保证各分部分项工程质量，杜绝返工，用高质量保证施工速度。6、工程技术人员在图纸会审的基础上，具体向班组技术交底，吃透图纸及技术文献，提高工作效率。7、坚持科学技术是第一生产力，积极推广新材料、新工艺、新技术，采用先进实用的方法，运用一切条件缩短工期。8、合理安排雨季施工，加强预见性，提前作好准备工作。二、质量保证措施 质量保证体系图见附录。质量目的为：合格。为实现这一目的，特制定如下措施：1、严格按ISO质量体系标准运营，建立项目质量保证体系。2、牢固树立百年大计，质量第一的思想，教育职工把质量摆在首位，以优良的工程质量争得社会信誉，3、施工过程中严格按国家颁发的验收规范、操作规程和工程质量检查规定标准统一施工活动，坚持认真审图，按图施工，发现质量问题，及时采用有效措施，决不留隐患。4、作好各施工环节检查，不合格原材料不得使用，上道工序不合格不得转入下道工序，及时作好隐蔽和分项工程验收。5、认真贯彻施工方案，并具体进行技术交底，把施工要点、质量标准通过各种形式写出来，做到人人心中有数。6、项目经理部设专职质检员，负责施工过程中的质量检查和监督，同时加强原材料和中心搅拌站质量管理。7、认真作好测量定位放线，严格控制轴线、标高、垂直度，经自检和监理方复验后方可施工。8、各分项工程作好自检、互检、交接检，贯彻质量岗位责任制，每道工序必须在自检合格的基础上告知监理方核验。9、认真作好施工记录、终孔验收记录、隐蔽工程验收记录等，及时办理各种验收签证手续，定期检查工程资料，保证资料的收集、整理、审核与工程同步进行。10、原材料进场必须有材质证明和复试报告，各种成品、半成品进场必须有产品合格证，无证材料一律不准使用。11、质量与职工的经济利益挂钩，认真执行经济承包责任制。三、安全生产保证措施安全保证体系图见附录。安全管理目的：杜绝重大伤亡事故，控制无轻伤事故。为达成该目的， 将采用以下措施：1、建立项目安全保证体系，做到安全工作由项目经理亲自抓，安全业务部门专职抓。2、职工必须遵守安全生产规章制度和操作规程，对的使用安全防护装置和防护设施，严禁违章指挥和违章作业，对别人违章作业或违章指挥，有权制止和拒绝执行。3、加强施工现场管理，施工道路、排水、材料堆放和临时设施的布置，都应符合安全、卫生、防火规定。做到安全生产、文明生产。4、施工机械、电器设施和线路必须符合有关规程和规定，须经施工负责人组织验收合格后方得使用。严禁机电设备带“病”运转或超负荷使用，机械设备的危险部位，必须安全防护装置。所有设备都要建立定期维修保养制度。5、所有桩口、道路口和施工现场的基坑边等危险处要有防护设施或明显警示标志，在易燃易爆场合，变压器周边要设立围栏和安全标志，夜间要设红灯警示。施工现场的各种防护设施，警告标准未经工程负责人批准，不得移动或拆除。6、加强季节性劳动保护工作，在施工期间应注意非典型性肺炎和禽流感的传播途径，切断人员出现染病也许性。同时施工期间还应注意大雨、大风过后，临时设施和电器设备的检查维修。7、夜间施工，应配制适量的照明设施，以满足夜间施工照明的一切，以避免出现安全事故。8、建立经常性的安全教育制，定期对职工进行劳动保护教育。9、施工现场配备齐全医务室、隔离室和灭火器、医疗设备、保险带、保险绳、安全帽、防护设备等各种安全保障检测设备。四、现场文明施工措施及减少扰民减少环境污染、噪音的措施1、文明施工：1.1 本工程为栋数较多的静压桩工程，有条不紊地进行压桩施工管理，发明出一个文明的施工现场才干使工程顺利进行，为此必须做到以下几点：1.2 听从业主、监理单位统一安排管理。1.3 加强现场安全文明施工管理，建立现场场容地貌管理机构，明确分工、负责贯彻到人。1.4 遵守现场管理规章制度，做到遵纪守法，噪声作业时间按有关单位和环保局的有关规定执行。1.5 各工种工人服从班组长及施工队队长安排，按规定期间上、下班，坚守工作岗位，保证质量和速度。1.6 本工地的卫生实行分区负责，在本负责区内班组长负责 ，从内到外一包到底，包安全、文明施工和协调配合。1.7 材料的堆放按材料的种类、规格分类堆放整齐。1.8 施工现场排水设施要切实可行，须保证场地无积水，做到现场排水畅通，材料运送畅通。1.9 机械设备准时保养、外表清洁、安顿合理。要搞好职工的生活福利,搞好职工食堂,让工人吃好、喝好、休息好。2、创标准化现场管理措施：2.1 为全面体现我公司的现代化管理水平,为把该工程施工现场建设成为充足反映我们公司综合管理水平的“窗口”，特制定创“标化、十佳”工地办法和措施。2.2 成立以项目经理为组长、副经理为副组长的现场创“标化、十佳”工地领导小组，修定制度、层层发动，整顿现场，完善设施，把工作贯彻到实处，实现现场标准化管理。2.3 贯彻文明施工的规定，推行现代管理方法，科学组织施工，做好现场的各项管理工作。2.4 执行国家有关安全生产劳动保护的法规，建立安全生产责任制，加强规范化管理，进行安全交底、安全教育和安全宣传,严格执行安全技术方案,各种安全设施和劳动保护器具，必须定期进行检查和维护，及时消除隐患保证其安全有效。2.5 设立各类必要的职工生活设施，并符合卫生、通风照明等规定，职工的膳食、饮水供应等符合卫生规定。2.6 严格依照中华人民共和国消防条例的规定，建立和执行防火管理制度，设立符合消防规定设施，保持完好的备用状态。3、环境管理3.1 遵守国家有关环境保护的法律规定，采用措施控制现场的各种粉尘、废气、废水、固体废弃物以及噪声、振动对环境的污染和危害。3.2 采用下列防止环境污染的措施：3.3 妥善解决好井坑内排出的泥浆水（现场设沉淀池），浆水未经沉淀解决不得直接排入城市排水设施和河流。3.4 除设有符合规定的装置外，不得在施工现场熔融沥青或焚烧油毡、油漆以及其他会产生有毒有害烟尘和恶臭气体的物质。3.5 采用有效措施控制施工过程中的扬尘。3.6 严禁将有毒有害废弃物用作土方回填。3.7 对产生噪声、震动的施工机械，应采用有效控制措施或减轻噪声扰民。3.8 材料进出，应保证场内外道路不受污染，汽车驶出场地前，安排专人检查车载情况，严禁抛、洒、滴、漏现象产生，安排专人及时清扫周边路面，保证路容卫生，必须及时派专人用水枪冲洗干净，通过清洗轮胎后方可出场。五、雨季施工措施施工中必须采用措施以保证施工的顺利进行。1、积极做好特殊气候天气的预报，在施工期间要及时掌握气象信息，做好防雨准备。2、现场备有开水及药品，以备急用。六、现场应急措施 1、本工程施工，地层地貌条件复杂，难度大，难保不发生意外情况，对机械设备、机具等除平时加强检查、保养，操作严格按规程执行外，现场更需采用多种应急防止措施。七、场内外交通组织1、我公司加强场内外所有工程施工车辆的管理，施工车辆不得无端堵塞交通，不得沿途抛洒弃土。我公司负责与交警部门联系解决在交通线路上布设限速、禁停等标志、标牌，并根据交通主管部门规定，安排人员在重要路口疏解汽车、行人交通。2、保证施工场内外道路畅通，排水系统处在良好的使用状态，保持场貌场容的整洁，随时清理建筑垃圾，在车辆、行人通行的地方施工时应设井坎穴覆盖物等施工标志。3、做好现场安全保卫工作，采用必要的防盗措施，在现场周边设立围护设施，非施工人员不得擅自进入施工现场。4、积极做好特殊气候天气的预报，在施工期间要及时和气象台取得联系，及时掌握气象信息，保持场内外道路畅通无阻，并做好防雨、防冻准备。5、材料进出，应保证场内外道路不受污染，汽车驶出场地前，安排专人检查车载情况，严禁抛、洒、滴、漏现象产生，安排专人及时清扫周边路面，保证路容卫生，必须及时派专人用水枪冲洗干净，通过清洗轮胎后方可出场。6、采用有效措施控制施工过程中的扬尘。对产生噪声、震动的施工机械，应采用有效控制措施或减轻噪声扰民。7、按照施工总平面布置图设立各项临时设施，堆放材料不得侵占场内道路及安全防护等设施。8、设立明显的标牌、标明工程项目名称、建设单位、设计单位、施工单位、项目经理和施工现场总代表人的姓名，开、竣工日期、施工许可证批准文号等，并做好标牌的保护工作。9、用电线路、用电设施的安装和使用必须符合安装规范和安全操作规程，并按照施工组织设计进行架设，严禁任意拉线接电，同时设立保证施工安全规定的夜间照明、危险潮湿场合的照明及手持照明工具，采用符合安全规定的电压。10、施工机械按照施工总平面布置图规定的位置和线路位置，不任意侵占场内道路，施工机械进场必须通过安全检查，经检查合格后方可使用。施工机械操作人员建立机组责任制，并依照有关规定持证上岗，严禁无证人员操作。11、夜间施工，应配制适量的照明设施，以满足夜间施工照明的一切，以避免出现安全事故。第七章 施工平面布置一、生产临时设施规划根据工程需要，现场分别设立工机具库、洗车台等设施。二、生活办公临时设施规划按照业主批准的整个场区施工平面规划图，现场设工地办公室、食堂、厕所、职工宿舍等生活办公设施。具体见施工组织总设计内容。三、现场用电、用水规划施工用临时水电，主干线由甲方施工完毕，接到各施工区域内由施工单位根据施工总平面图布置接至各施工用水、用电点，具体见施工平面图。现场施工用电量约为200KW。四、桩机布置示意图及施工平面布置图详见附录。第八章 、附录 （一） 项目施工组织机构图项 目 经 理项目技术负责项目副经理财务员预算员材料员计划员安全员办公室质量员工程师后 勤 组送 桩 组电 工 组机 修 组材 料 组接 桩 组（二） 重要施工管理人员表职 务姓 名职 称责 任备 注项 目 经 理章银彪工 程 师负责项目生产、安全、文明施工管理公司副总经理持壹级项目经理证项目副经理周建成工 程 师协助项目经理工作。持壹级项目经理证项目工程师王 狄工 程 师负责项目技术、质量管理持壹级项目经理证施 工 员单兴军助理工程师施工调度、场地管理持施工员证资料员周明峰助理工程师技术、内业资料、检测持资料员证质 检 员顾煜军助理工程师质量检查、签证持质检员证测 量 员谭尚滋工 程 师测 量持壹级项目经理证、测量员证安 全 员张 锋助理工程师负责安全、治安、卫生持安全员证材 料 员王雨生技 术 员材料采购持材料员证核 算 员高丽君注册造价师项目记录、核算持注册造价师证机 械 工 长谭尚顺技 师设备管理、机电修理持电工证（三）重要施工机械装备表序号机械或设备名称型号规格数量国别产地制造年份额定功率KW生产能力备注1静压桩机600T1日本2023年2002电焊机BX3005中国2023年183全站仪Topcon1日本2023年4经纬仪J21中国2023年5水准仪S32中国2023年（四） 质量保证体系图项 目 经 理项目总工程师专职质量员作业队专职质检员作业班组兼职质检员（五） 安全保证体系图项 目 经 理项目总工程师安全员项目副经理作业队专职安检员作业班组兼职安检员（六）施工进度计划表项次分项工程名称作 业范 围工 作 进 度 （天）151015202530354045501施工准备2静压桩施工工程桩3清场、退场现 场备注本施工进度计划按日历日50天编制，具体开工日期按协议的开工报告为准。
