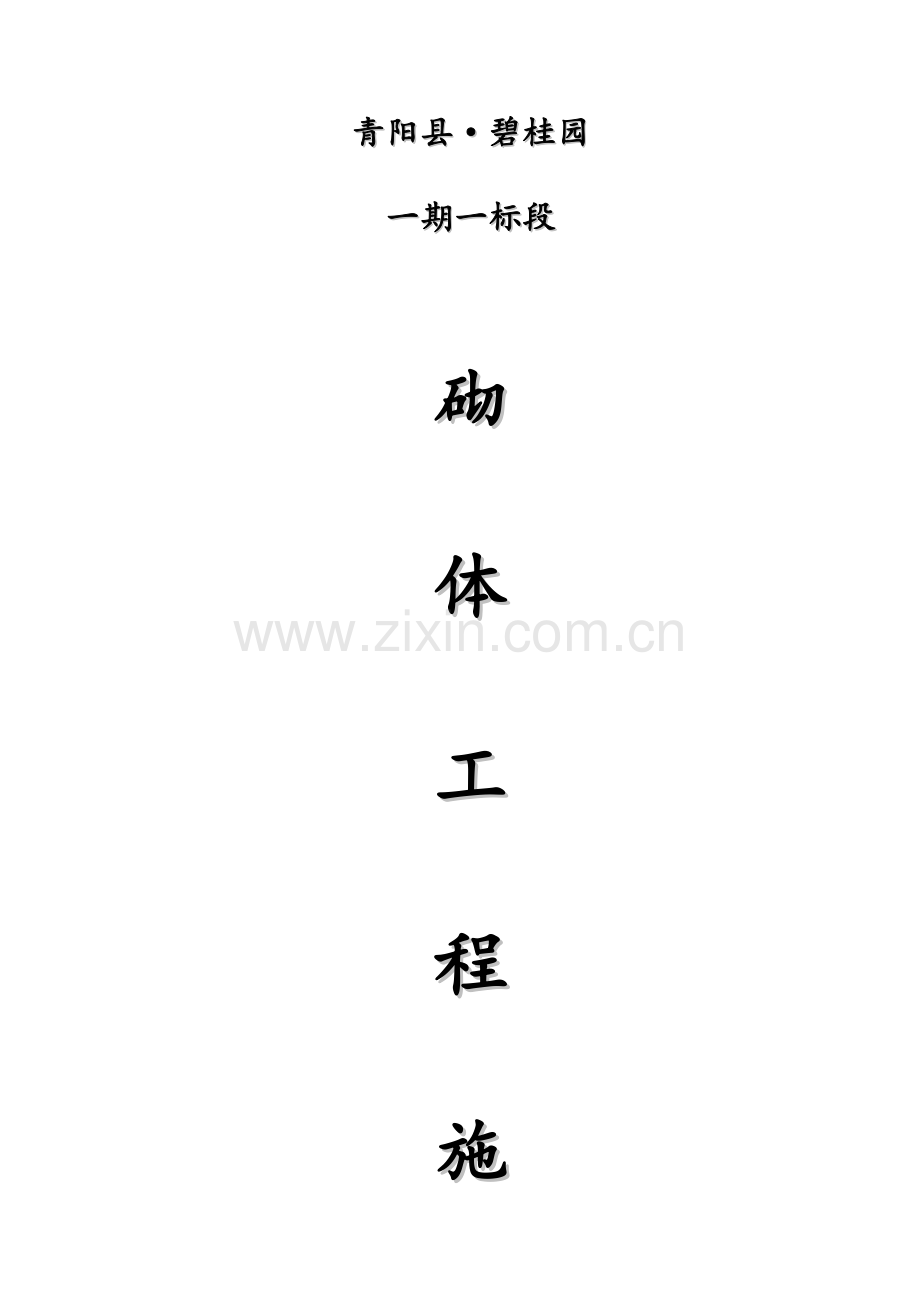

青阳县·碧桂园
一期一标段

砌
体
工
程
施
工
方
案

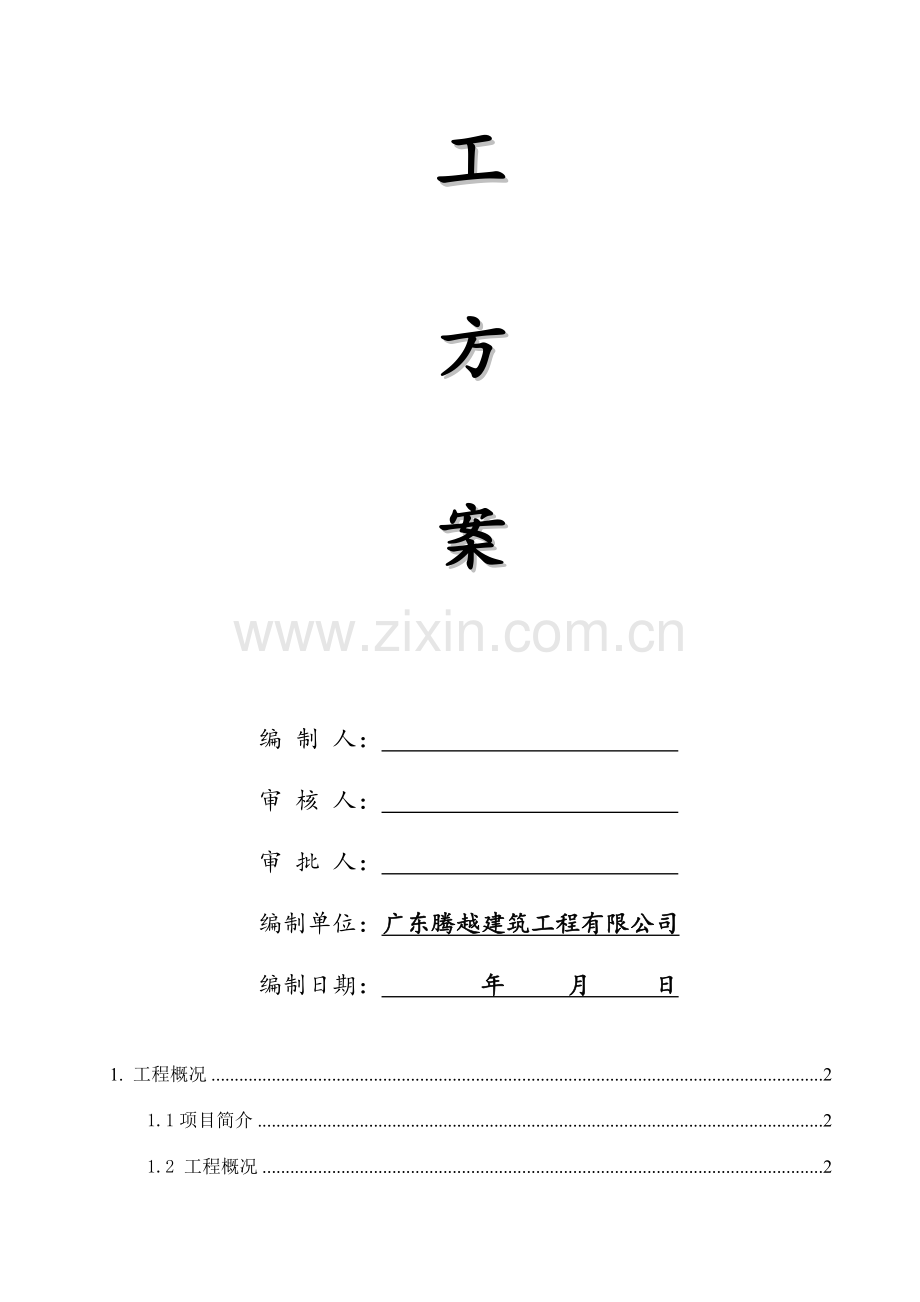

编 制 人：
审 核 人：
审 批 人：
编制单位：广东腾越建筑工程有限公司
编制日期： 年 月 日

1. 工程概况 2
1.1项目简介 2
1.2 工程概况 2
1.3工程目的 2
1.4编制依据 3
1.5重要工程材料 3
1.6重要工程数量 3
2. 施工组织机构和人员配备 3
2.1施工组织机构 3
2.2重要班组配备 4
3. 施工总体部署及流程 4
3.1施工区域划分 4
3.2施工顺序及程序 4
3.3施工前准备 5
3.4施工设备及材料的配备 6
3.5施工进度计划和劳动力计划 6
4. 重要施工方法及其质量保证措施 7
4.1施工准备 7
4.2施工操作工艺 8
4.3砖墙砌筑要点 11
4.4质量标准和检查方法 12
4.5施工注意事项 15

1、工程概况
1.1项目简介
序号
项目
概况
1
工程名称
青阳县·碧桂园项目一期一标段土建总承包工程
2
工程地点
安徽省池州市青阳县
3
建设规模
21.92万㎡
4
结构形式
框架剪力墙结构
5
建筑层数
2F/6F/11F/15F/16F
6
建设单位
青阳碧桂园房地产开发有限公司
7
设计单位
广东博意建筑设计院有限公司
8
监理单位
安徽建大项目管理有限公司
9
施工单位
广东腾越建筑工程有限公司
10
资金来源及贯彻情况
自营，已贯彻

1.2 工程概况
1.2.1 建筑概况
序号
项次名称
一
建筑指标
部位
数量
备注

建筑总面积
21.92万㎡
1
建筑面积（m2）
地下车库

1#楼
2777.05

2#楼
4621.60

3#、4#、5#、8#、9#、12#、13#楼
4642.21

6#楼
5298.81

7#、14#楼
3147.89

10#楼
5353.03

11#楼
5613.98

19#楼
7739.17

30#、31#、32#楼
2920.61

33#楼
1039.37

34#楼
995.08

2
建筑高度（m）
1#楼
9.4

2#楼
47.55

3#、4#、5#、8#、9#、12#、13#楼
47.55

6#楼
26.9

7#、14#楼
33.1

10#楼
47.25

11#楼
47.25

19#楼
47.55

30#、31#、32#楼
18.5

33#、34#楼
10.88

3
建筑层数
地下车库
1F

1#楼
2F

2#楼
16F

3#、4#、5#、8#、9#、12#、13#楼
16F

6#楼
9F

7#、14#楼
11F

10#楼
15F

11#楼
15F

19#楼
16F

30#、31#、32#楼
6F

33#、34#楼
2F

二
功能指标
功能指标内容
1
抗震
抗震设防烈度
七度

2
抗震等级
四级

3
安全等级
二级

4
设计使用年限
50年
5
耐火等级
地下一级，地上二级
6
建筑高程（m）
17.15/17.65/18.5/19.05/20.9
7
防水等级
1级

1.2.2 结构概况
序号
设计规定
1
结构安全等级
二级
结构设计使用年限
50年
2
地基基础设计等级
乙级
抗震设防类别
丙类
3
结构体系
框架剪力墙结构+砌体填充墙
4
结构抗震等级
四级
5
基础形式
预应力管桩
6
环境类别
地下部分
二类a
地上部分
一类
7
钢筋种类
HPB300、HRB400
8
地质情况
地下水腐蚀性
微腐蚀性
场地类别
二类
9
填充墙砌块
A5.0加气混凝土砌块
10
砂浆
M5砌筑专用砂浆
11
钢筋连接
绑扎链接、机械链接、焊接
12
砌体拉筋、构造柱
砌体拉筋为φ6；构造柱主筋为4根Ф12，箍筋为φ6@200
13
质量通病导则
《住宅工程质量通病防治技术规程》（DB24/1659-2023）
14
砌体洞口顶
架设过梁，详见结构设计总说明
15
地下室超长结构
超长部位设立温度后浇带
地上超长结构
无
16
沉降观测
第三方监测；《建筑物变形测量规程》（JGJ8-2023）

1.3目的
1.3.1质量目的
一次性验收合格，争创池州市优良工程标准。
1.3.2安全生产目的
1.3.2.1为了全面贯彻、贯彻《中华人民共和国安全生产法》、《国务院建设工程安全生产监督管理条例》，提高项目安全管理水平，杜绝重伤、死亡事故及其它安全事故（涉及中毒、中暑、火灾、触电等），将月轻伤频率控制在1.2‰以下，经济损失控制在1000.00 元以下，争取整个工程的安全生产获得“市安全生产达标样板工地”称号。
1.3.3文明施工目的
1.3.3.1文明施工合格率达95%，争取获得“市文明施工样板工地”，争创“省文明施工样板工地”。
1.3.4施工安全达标
1.3.4.1安全设施，防护符合规范及标准规定；全员安全教育达100%；特殊工种作业人员持证上岗率100%。
1.3.5环境保护控制目的
1.3.5.1噪音排放达标，扰民投诉率为0；
1.3.5.2粉尘污染控制达标，受到相关部门警告次数控制在0次/全年以内；
1.3.5.3固体废弃物及生产、生活污水按环保规定排放；
1.3.5.4最大限度地节约纸张消耗、节约水电资源。
1.4编制依据
1.4.1重要施工依据
1.4.1.1青阳县.碧桂园一、二标段施工蓝图；
1.4.1.2公司“两防”及相关质量文献

1.4.2重要规范标准
1.4.2.1重要施工规程、规范
类别
名称
编号
国家
砌体现场检测技术标准
GB/T50315 - 2023
国家
砌体工程施工质量验收规范
GB50203 - 2023
国家
建筑装饰装修工程施工质量验收规范
GB50210 - 2023
国家
工程测量规范
GB50026 - 2023

1.5重要工程材料
加气块【600×300×200（100、150）㎜】、MU20 砖（240×115×53㎜）、水泥、石灰、中砂。

2. 施工组织机构和人员配备
2.1施工组织机构
2.1.1质量方针
2.1.1.1.我司的质量方针是：“质量第一，服务周到，业主满意，不断地把最优秀的建筑安装工程产品奉献于人类与社会”。为实现我司这一质量方针，在项目建立一个由项目经理领导的质量保证机构，形成一个横到边、纵到底的项目质量控制网络，使工程质量网络处在有效的监督和控制状态。本工程施工管理实行项目经理负责制，项目经理1人，负责工程总体进度计划、成本核算、施工进度及与工程有关各方的联络工作，下设项目副经理、生产经理、技术总工、商务经理、施工员、质量员、安全员、材料员等，各管理人员在项目经理统一安排和领导下，分管工程施工安排调度、质量检查、安全管理、商务管理、主材料采购管理等工作。

2.1.1.2.我司将建立健全施工全过程的质量保证体系，对工程施工实行质量预控法，提高操作人员的操作水平及管理人员的管理效能，有目的有预见地采用有效措施，有效防止施工中的一切质量问题的产生，真正做到施工中人人心中有标准、有准则，以保证施工质量达成预定的目的，把以事后检查为重要方法的质量管理转变为以控制工序及质量因素为主的质量管理，达成防止为主的目的。在施工当中，项目经理等严格加强培训考核、技术交底、技术复核、“三检”制度的管理工作，使每一位职工知其应知之事、干其应干之活，并使其质量行为受到严格的监督。同时实行质量重奖重罚，以保证质量控制体系的有效运营，保证工程质量的目的。
2.2重要班组配备
2.2.1砌筑班组：每栋楼设班长1人，成员若干人（根据楼栋体量拟定），负责带领本班组工人进行砌体结构施工等。
2.2.2普工班组：每栋楼设班长1人，成员若干人（根据楼栋体量拟定），负责带领本班组工人进行砂浆拌制、砌体和砂浆的水平垂直运送等。
3. 施工总体部署及流程
3.1施工区域划分
3.1.1根据本工程砌体结构的施工规模和工期进行施工区域、流水段划分，砌筑由每栋按照楼层由下向上砌筑。
3.2施工顺序及程序
3.2.1施工顺序是施工环节上存在的客观规律。按本工程特点、为保证工程进度控制点的全面实行，建筑工程抓紧前期施工，尽量为后继施工提供场地，提供条件，抢出时间。总体安排分区段平行施工，保证按总工期规定的控制点之前交安、竣工。
3.2.2基本规定是：上道工序的完毕要为下道工序发明施工条件，下道工序的施工要可以保证上道工序的成品完整不受损坏，以减少不必要的返工浪费，保证工程质量。
3.2.3施工流向是对时间和空间的充足运用。特别是采用立体交叉作业时，合理的施工流向不仅是工程质量的保证，也是安全施工的保证。
3.2.4砌体工程施工工序流程：

3.3施工前准备
3.3.1技术准备
3.3.1.1接受及熟悉施工图纸及有关资料，组织图纸会审，明确有关施工技术规定。
3.3.1.2编制砌块、砂浆运送路线图，行走路线以尽量减弱不良效应为原则。
3.3.1.3接受甲方提供的坐标点（或控制点）的书面资料，复核后进行施工测量放线，放出轴线控制点，并明确各楼层的地面标高，组织有关单位复核。
3.3.1.4编制施工方案，进行技术交底及施工安全教育。
3.3.1.5施工前进行样板施工，邀请设计单位、业主、监理单位参与，以拟定分部工程的质量及控制标准。
3.3.2资料准备
3.3.2.1施工前应同时具有有关文献和资料涉及设计施工图纸、技术规定文献、施工方案、施工设备技术性能资料、水泥合格证和水泥、砂石检测报告、公司资质证、劳务作业公司营业执照等。

3.3.3其它准备
3.3.3.1组织设备、材料、人员及配套设施进场，材料设备按指定位置堆放整齐。
3.3.3.2材料进场后要进行验收，严禁使用不合格的材料。

3.4施工设备及材料的配备
序
号
机械名称
规格型号
数量
（台）
是否
自有
备注
1
砂浆搅拌机

每栋一台
是

2
斗车

根据需要
是

3
冲击钻

2
是

4
靠尺
2 m
3
是

5
经纬仪
J2
2
是

6
水准仪
DS3
2
是

施工材料详见施工材料配备计划报告。

3.5施工进度计划和劳动力计划
3.5.1根据本工程的实际情况及本公司的资源分派情况，拟计划各楼栋结构施工到7层，开始从下往上做砌体施工，具体工期计划见总进度计划；
3.5.2本分部工程劳动力计划：详见各楼栋施工进度计划及人力配备计划。
3.5.3工期保证措施：
3.5.3.1组织精干高效的项目管理班子，科学组织施工，为保证本工程按期竣工，我公司选派综合能力强的工程技术管理人负组成项目经理部。项目经理部的重要管理者均是我司从事高层施工的骨干，他们经验丰富，管理有方，在广州市所承建的工程均为被评为市优良工程，在施工组织管理上，制定具体的施工进度计划，通过严格科学的管理，保证计划得到贯彻。
3.5.3.2组织强有力的专业施工队伍，保证劳动力的需求，我公司将选派强有力的专业施工队伍，他们为我司创建名优工程作出了突出奉献。在技术上专业施工队伍完全有能力胜任本工程的施工，在劳动力的需求量上，我司将根据各分部分项工程的特点以及工期控制的规定配备足够的劳动力，保证施工任务顺利完毕。
3.5.3.3适当加大周转料具的投入，满足流水段的施工规定，根据本工程的工期安排，我公司拟定加大模板、钢管、扣件等周转料具的投入，充足满足拟定的流水段施工进度，并按计划充足保证周转料具供应及时。
3.5.3.4适当加大机械设备的投入，提高劳动生产率，在砌体结构施工中，配备各种合用的机械设备。
3.5.3.5加大“四新技术”的推广应用，提高施工技术质量
（1）、分别采用经纬仪和水准仪控制砌体的垂直度和平整度，以节省放线时间，提高精确度。
（2）、运用计算机编制预算和施工进度计划，提高工程管理水平。
3.5.3.6加强施工进度计划管理：我公司将严格依据《招标文献》的工期规定更细一步编制施工进度计划，并力争提前完毕施工任务，该施工进度计划作为本工程的总控实行目的。我公司对于该计划的编制将采用网络技术，突出关键线路，项目按照施工网络计划组织施工，保证关键线路工期得到保障。项目经理部将依据施工总控计划按照实际情况编制月施工计划、周施工进度网络计划。周施工网络计划的编制将贯彻到每一道工序、每一责任工长及职能部门，并制定严格的奖罚措施，保证每一关键工序按期完毕，对关键线路工期予以保障。项目经理部每月、每周定期召开项目生产会，针对施工生产中出现的制约施工进度的不利固素进行分析，及时找出制约施工进展的不利因素，及时解决出现的矛盾及问题，并根据计划完毕情况对相关部门及负责人进行奖罚，同时下达下一月或周施工进度计划。
3.5.3.7加强与业主，监理、设计、专业分包、政府部门等之间的协调及沟通，为本工程优质高速施工发明良好条件。我司一贯重视与业主、监理单位、设计单位、专业分包单位、政府部门之间的协调及沟通，融洽互相之间的关系，对于工程方面的问题及矛盾，我公司将从大局出发，从工程的进展出发，积极积极加强互相沟通工作，为工程优质高速施工发明有利条件。
4. 重要施工方法及其质量保证措施
4.1 设计规定
本工程室内墙体、外墙、楼梯间和人流通道墙体采用A5.0加气砼砌块,内墙采用 A5.0加气砼砌块，M5专用砌筑砂浆砌筑；砌块干容重≤7.25KN/m³,砌体的施工质量控制等级为B级。
4.2砌筑工程施工准备
4.2.1技术准备
4.2.1.1施工前，认真熟习图纸，核算门窗洞口尺寸及位置，明确预埋、预留位置，及对各班组方案交底。
4.2.1.2与劳务班组签订协议，明确各方职责及目的。
4.2.1.3明确砂浆选材，通过计算拟定不同强度砂浆配合比。
4.2.2劳动力准备
按照施工进度情况划分为地下车库、主塔楼2个施工段，配备2队分包班组，各施工区段根据现场情况配备专业泥瓦工，平行施工。
4.2.3机械准备
4.2.3.1砌筑材料（砌块、砂浆等）重要通过施工电梯运送到各作业楼层。
4.2.3.2手推车等根据实际需要配备，并统一规划布置，现场摆放整齐。
4.2.3.3本工程拟所有采用商品砂浆，现场设立砂浆池堆放，或根据实际需要另设砂浆罐储存。
4.2.4材料准备
4.2.4.1砌块应坚固、边角整齐、形状均匀一致，不出现裂纹和其它问题，如下图所示；砂浆应满足设计强度、粘稠度规定。

4.2.4.2对于进场砌块、砂浆等材料应有检查合格证，合格证上涉及：生产厂名、规格、强度等级及生产日期。
4.2.4.3每栋塔楼砌筑材料采用施工电梯负责竖向分段运送。现场砌块在干燥、通风、防雨的环境下贮存，分规格、等级堆放，堆跺上应设标志，堆放现场必须平整，做好排水，堆放高度不超过1.5m，如下图所示。堆跺之间保持适当的通道，现场布置一定数量的封闭容器用于储存预拌砂浆，并有明显的标记来标注不同强度及拌合时间。

4.3砌筑施工工艺流程

砌筑施工工艺流程图

4.4砌筑施工规定
4.4.1砂浆
4.4.1.1蒸压加气混凝土砌块龄期必须大于28天，上墙含水率宜小于15%。
4.4.1.2选用预拌商品砂浆，且砂浆配置不得具有海沙。

4.4.1.3砂浆在容器中不可避免的产生泌水和稠度损失情况，因此在使用前应机械或人工拌合，保重砂浆的和易性。

4.4.2墙体砌筑
4.4.2.1放线：砌筑前，在楼面上定出墙体轴线位置，放出墙体边线和门窗洞口位置，在柱上标出标高线。
4.4.2.2立皮数杆：在各转角处设立皮数杆，皮数杆间距不得超过15m，如下图所示；皮数杆上应注明门窗洞口、拉结筋、圈梁、过梁的尺寸标高，皮数杆应垂直、牢固、标高一致。

4.4.2.3排砖：第一皮砌筑时应试摆，按墙段实量尺寸和砌块规格尺寸进行排列摆块，局限性整块的可锯截成需要尺寸，但不得小于砌块长度的1/3。
4.4.2.4拉线：在皮数杆上相对砌块上边线之间拉准线，砌块以准线砌筑。
4.4.2.5砌筑：
1）墙体底部200mm高的导墙，采用实心砖砌筑，也可采用蒸压灰砂砖或蒸压粉煤灰砖或水泥实心砖砌筑；若采用水泥空心砖或粘土空心砖，空心内必须用高标号水泥砂浆或C20细石混凝土填满捣实。
2）砌筑时应控制砌块的含水率，加气混凝土砌块含水率以5%-8%为宜，砌筑时应向砌筑面适量浇水。
3） 施工前应根据砖块模数编制砌块排列图，保证上下皮砌块对孔和错缝搭接，并在柱上标注控制线；砌筑线应考虑底砖模数、砌块模数、窗台标高、顶端位置，且应在每片墙体的两端柱上标注皮数控制线、窗台标高。
4） 砌块上下皮的竖向灰缝应互相错开，互相错开长度宜为300mm，并不小于L/3(L为砌块长度)；如不能满足规定，应在水平灰缝设立2φ6的拉结钢筋或φ4钢筋网片，拉结钢筋或钢筋网片的长度应不小于700mm。
5） 砌块墙的转角处，纵横墙互相搭砌，隔皮砌块露端面；墙的T字交接处，应使横墙砌块隔皮露端面，并坐中于纵墙砌块。
6） 墙上不得留设脚手眼。
7） 墙体砌筑时落地灰的再循环运用，避免材料浪费。
8） 一次铺设砂浆的长度不宜超过750mm，如图所示。且第一批砌块下应满铺，铺浆后应立即放置砌块，可用木锤敲击摆正、找平，找平时严禁在灰缝中塞石子木片，如砌筑后需移动砌块或砌块松动，均须铲除原有砂浆。

9）顶部采用实心砖斜砌，斜砌角度在45°~60°之间，双侧双向斜砌（倒八）不宜一边倒，待填充砌筑完毕14天以后，方可将其补砌挤紧；顶砖砂浆进行双面勾缝，规定顶砖砂浆饱满，堵塞严实。
10）砌体与砼柱、墙相接两端竖缝解决：竖缝宽度宜为10mm~20mm，砌筑时斗头灰挤压严密饱满；后原浆砂浆勾毛缝解决。
11）砌体灰缝规定：
①、蒸压加气混凝土砌块采用普通水泥砂浆砌筑时：竖向和水平灰缝不宜大于15mm，规定砌筑砂浆前原浆勾毛缝、保证灰缝饱满严实。
②、蒸压加气混凝土砌块采用专用砂浆砌筑时：水平灰缝和竖向灰缝不宜大于4mm。
③、其他所有砖砌体，水平灰缝和竖向灰缝厚度均宜为10mm±2mm。
12） 蒸压加气混凝土砌块水平灰缝砂浆饱满度不宜小于90%，竖向灰缝的砂浆饱满度不低于80%；规定斗灰挤压严密。为了提高砌体灰缝的饱满度，规定外墙所有砌体两面勾毛缝，灰缝严密饱满。
13） 加气混凝土砌块门窗垛固定构件部位，应当按设计规定砌筑混凝土预制块或灰砂砖；栏杆两端固定部位，应按设计规定砌筑（带预埋件）的混凝土预制块。

4.4.3砌筑要点
4.4.3.1砌体转角处应咬搓砌筑，纵横交接处未咬槎时应设拉结措施，同时构造柱与墙体相连应设立马牙槎，如下图所示。

4.4.3.2墙体天天砌筑高度应根据砌块与砂浆的材质、墙体部位、气温、风压等条件来拟定，应避免连续砌筑引起墙体出现不均匀变形或裂缝；日砌高度控制在1.8m为宜，雨天施工日砌高度不宜超过1.5m。
4.4.3.3填充墙体与梁板交接的顶砖必须用实心小砌块，并倒八斜砌顶紧，不得与上面的梁板脱空或仅用砂浆封嵌，应在下部砌体砌筑14天左右后进行，砂浆满填。

4.4.3.4墙体埋设电路管线时，应采用专用的工具开槽，如下图所示。不得随意敲凿，以免破坏墙身；管线尽量采用垂直设立，砌体结构不宜作水平开槽；管线铺好后清理灰尘、杂物，并用砂浆将管线开槽处填实。

4.4.3.5每一楼层内的砌块墙体应连续砌完，不留接槎，如必须留槎时，应留成斜槎，斜槎长度应不小于高度的2/3留槎成，如下图所示。

4.4砌筑工程质量
4.4.1质量标准
按照国家、池州市现行的相关标准、施工验收规范和行业标准进行施工，并严格按相关内容对主控项目、一般项目，进行自检，保证一次性合格。
4.4.2质量规定
4.4.2.1填充墙或隔墙的砌筑，应先砌墙后浇筑，且应满足相应砌体结构的有关施工规定；砌体施工质量控制等级为B级。
4.4.2.2砖的品种规格标号必须符合设计规定。
4.4.2.3同品种、同标号砂浆各组试块的平均强度不小于设计值。
4.4.2.4墙体砂浆必须密实饱满，砖砌体水平灰缝的砂浆饱满度用“百格网”检查不小于80%。
4.4.3砌体尺寸偏差规定

4.4.4砌筑工程安全措施
4.4.4.1材料运送与堆放
（1） 手推车运送砌块、砂浆等应注意稳定，不得高速跑步；前后车距离平道上不应小于2m，坡道上不应小于10m；严禁并行或超车；所载材料不许出车箱；装砖时要先取高处后取低处，防止垛倒砸人。
（2） 用于垂直运送的吊笼、滑车、绳索、刹车等，必须满足负荷规定，牢固无损；吊运时不得超载，并须经常检查，发现问题及时修理。
（3） 在操作地点临时堆放材料，要放在平整坚实的地面上，不得放在湿润积水或泥土松软崩裂的地方；当放在楼面板时，不得超过其设计荷载能力，并应分散堆置，不能过度集中。
（4） 严禁用手向上抛砖运送，工人传递时，应稳递稳接，两人应避免在同一垂直线上作业。
4.4.4.2脚手架搭设与使用
（1） 搭设钢管脚手架，安装在地面上时，地面必须平整坚实，否则要夯实至平整不下沉，或在架脚铺垫木板，扩大支承面；当安装在楼板上时，如高低不平则应用木板楔稳；地面上的脚手架大雨后应检查有无变动。
（2） 脚手架间距按脚手板长度和刚度而定，脚手板不得少于两块，其两端头须伸出架的支承横杆约20cm，但也不许伸过太长做成悬臂（探头板），防止重量集中在悬空部位，导致脚手板“翻跟斗”的危险。
（3） 两脚手板相搭接时，每块板应各伸过架的支承横杆；严密注意不要将上一块板，仅搭在下一块板的探头（悬空）部分。
（4） 本工程楼层高度重要在3.0m左右，一些特殊部位存在高大填充墙，从空间、操作性、经济、安全等方面综合考虑采用门式脚手架，且在后续的施工如抹灰、油漆等施工中，门式脚手架还将被再运用，门式立杆离墙面净距不宜大于150mm，大于150mm时应采用内挑架板或其他离口防护的安全措施，如下图所示。

门式脚手架 基本单元
门式脚手架示意图
注: 1门式框架, 2剪刀撑,3水平梁架,4螺旋基脚,5连接器,6梯子,7栏杆,8脚手板

4.4.4.3特殊部位砌体施工
超过4m的墙体填充做法，圈梁、构造柱做法见二次结构施工方案；砌筑工程具体质量、安全规定措施见质量安全施工方案。
（1） 脚手架选择：本工程楼层高度重要在3.0左右，一些特殊部位存在高大填充墙，从空间、操作性、经济、安全等方面综合考虑采用门式脚手架，且在后续的施工如抹灰、油漆等施工中，门式脚手架还将被再运用。
（2） 墙体砌筑：特殊墙体部位采用实心小砌块底砌，墙顶采用实心小砌块斜砌，根据规范及设计规定每3米留置一道圈梁；墙体高度大于4米时，构造柱间距不得大于3米（详见高墙体示意图）。

4.5二次结构施工方案
4.5.1二次结构工程概况
本工程重要涉及圈梁、构造柱、过梁、门窗等节点加固、管道井门槛、室内墙体消防栓箱留洞、卫生间等墙体根部预浇筑素混凝土墙基、墙体拉结筋、预留洞口预埋管套等部位施工工艺及要点的简要叙述，具体质量、安全注意事项见质量安全专项施工方案。
4.5.2二次结构施工方法及规定
4.5.2.1圈梁构造
1）当墙高超过4m时，宜在墙体半高处或门洞上端（或窗下端）设立与柱连接且沿墙全长贯通的现浇钢筋砼圈梁，梁截面高度不宜小于60mm；墙高不宜超过6m，如超过6m根据工程具体情况自行拟定。

圈梁示意图 构造柱示意图

压砖槛示意
2）墙身中的圈梁或压砖槛，在墙体互相连接处，其钢筋应互相锚入LaE长，在与混凝土墙、柱连接处，其钢筋应互相锚入墙、柱LaE长。所有圈梁或压砖槛的端部均应与钢筋混凝土或钢结构的框架柱、构造柱等竖向构件形成封闭体系，如下图所示。

4.5.2.2构造柱设立
1)构造柱截面为200×墙厚，主筋为4Ф12，箍筋为φ6@200，构造柱与楼面交接处应留好插筋。施工顺序为，先绑扎构造柱钢筋再砌墙，最后浇筑构造柱，墙与构造柱连接处要砌成马牙槎，马牙槎进一步墙体60~100mm，槎高200~300mm。沿柱高设立2φ6@600拉结筋进一步墙内不小于1000mm。结构平面图中已注明的钢筋砼构造柱外，还应按下列规定设立构造柱：
①、填充墙长度大于5m或墙长超过层高的2倍时设立构造柱，当墙长大于8m时每隔3m~3.5m设立构造柱。柱中距外墙不大于3m，距内墙不大于4m。
②、宽度不小于2.1m的洞口两侧，及长度超过2.5m的独立墙体端部，应设立构造柱。
③、窗台墙长度大于3m时，应在抢中不设立构造柱，构造柱柱中间距不应大于3m
④、墙长大于墙高且端部无柱子时，应在墙端部设立构造柱。
⑤、当洞口宽度小于2.1m时，应在洞口两侧设立混凝土边框；当洞口宽度大于等于2.1m时，应在洞口两侧设立构造柱。对于混凝土边框的情况，可以采用如下方式替代：当墙厚大于等于200mm时，砌块的干密度为B05、B06、B07级时且门型号为普通门时，每隔600mm高放置一块与加气块尺寸相同的混凝土预制块。

2） 构造柱与水平圈梁最外层钢筋保护层厚度不应小于20mm，灰缝中拉结筋外砂浆保护层厚度不应小于15mm。构造柱与水平圈梁纵向钢筋采用绑扎搭接时，所有纵距可在同一连接区段搭接，此时钢筋搭接长度为50d。
4.5.2.3管道井门槛设立
所有管道井门做C20混凝土槛，高200,管道井穿楼板时边墙做混凝土坎200mm高,宽度同壁厚,配2φ6水平筋，φ6@200（若结构设计中有200mm高反梁，此门槛可不做），如下图所示。

4.5.2.4室内与上人屋面交接处
外墙下部均浇筑高200同墙厚的C20细石混凝土, 配2φ6水平筋，φ6@200，其上再砌筑砌块墙体；若结构图中未设立翻梁则按照防潮槛示意图，上翻240。在楼面室内外交界处，工程结构图中未设立翻梁，按图图示做钢筋混凝土防潮槛，但其上翻的高度应根据建筑图拟定。

防潮槛示意图
4.5.2.5预留孔洞
预留孔洞规定位置准确，严禁剔凿，断筋，空孔洞应予埋套管并用C20细石混凝土浇灌严密，卫生间、茶水间、垃圾房、厨房须做蓄水实验，规定24小时无渗漏方为合格。
4.5.2.6砌块外墙窗台压顶梁
1）当洞口宽度大于600mm时，必须设立窗台压顶。各种材料砌体均设立窗台压顶。
2）窗台压顶可采用预制式、分段预制式和现浇式。
①对于分段式窗台压顶，需要流出连接筋，可先砌筑后浇筑。
②对于现浇窗台压顶，窗台压顶必须先浇筑，后顶压上部砌体。
③窗台压顶嵌固长度不宜小于300mm，当两侧设有砼边框时，与砼边框同时浇筑，可不考虑嵌固长度。
3） 结构找坡：窗台飘板面必须向外找坡，坡度按设计规定，严禁平设或向内找坡。
4.5.2.7厨房浴厕间墙体防潮槛构造
在建筑有规定的厨房、浴厕间隔墙，墙底部应先按防潮槛示意图做钢筋混凝土防潮槛（门洞处例外），再砌筑隔墙。

防潮槛示意图
4.5.2.8拉结筋设立
1） 拉结筋应沿高度方向每500mm（600mm）配置2φ6的拉结筋（墙厚大于250mm时配置3φ6）。钢筋进一步墙内长度：
①、 抗震设防烈度6度或6度以下时不宜小于700mm；
②、 抗震设防烈度7的多层宜沿全墙贯通，7度的高层及8度时应全墙贯通。
2）墙体拉结筋连接：采用焊接接头时，单面焊接长度为10d；采用绑扎连接时，搭接长度为55d，且不小于400mm。
4.5.2.9独立墙构造
所有墙，因开设而形成的独立墙柱，当其墙宽a≤1000实心墙及1200空心墙体时，按下面图示设立构造柱；当a>1000实心墙体及1200空心墙体时，可按门框加固方法解决，如图下图示。

独立墙柱构造
4.5.2.10消防栓留洞
所有室内墙体消防栓箱留洞若开通时需采用如下措施：箱背面封钢丝网（网目≤20×20，丝径0.7mm，钢钉间距≤400mm),二层后再批挡，箱顶做过梁。
4.5.2.11女儿墙压顶构造
女儿墙高≤500且位于建筑物出入口上方；女儿墙高>500且≤1100时，应沿墙@2023布置女儿墙柱（配筋断面同构造柱图示做法）。女儿墙高>1100时见工程详图。女儿墙顶布置压顶板，压顶板详图如下图所示，女儿墙柱主筋应锚入压顶板；同时，女儿墙中部另布置2φ6通长拉筋，并应先砌于女儿墙中，后浇筑。

4.5.2.12填充墙构造柱拉结筋
（1） 所有墙体在互相连接处和转角处。均应设立墙身拉结筋2φ6@500（实心墙体），或
φR5@400钢筋网片（空心墙体），且应通长设立，在墙体与混凝土墙、柱连接处，应在混凝土墙、柱的相应部位上预留上述拉结筋和钢筋网片（见拉结筋示意图）。

拉结筋示意图
（2） 在构造柱的位置，梁上、下部位必须预留插筋，外伸长度为1.2La，纵向筋搭接处箍筋φ6@200，严禁事后将构造柱纵筋焊接在梁主筋上，后砌的非承重墙与结构框架柱及剪力墙交接处，根据局部砖块模数按每600左右预留2φ6拉筋进行拉结，锚固长度250mm，拉筋进入墙内≥700mm，如下图所示。

4.5.2.13柱或剪力墙边钢筋混凝土框构造
当柱边或剪力墙边墙体长度≤400（墙厚≤200）、≤370（240墙厚）时，柱边或剪力墙边砌体应以钢筋混凝土框代替，详见下图。

4.5.2.14过梁圈梁一端支承在柱或剪力墙时插筋留构造
过梁和圈梁当一端支承在柱或剪力墙时，要预留插筋，详见下图。位置及标高参见建施有关图纸。

4.3.3二次结构工程质量防治措施
序号
通病项目
因素分析
具体防治措施
1
构造柱未按规范砌筑
构造柱两侧墙没砌成马牙槎，没设立好拉结筋、没从柱脚开始先退后进，落入构造柱内的地灰、砖渣杂物没清理干净。
构造柱两侧墙严格按设计规范和图纸砌成马牙槎，并且设立好拉结筋及从柱脚开始先退后进，落入构造柱内的地灰、砖渣杂物要清理干净。
2
预埋管线不规范
墙面管线开槽时，随意敲凿，导致墙体破坏；砂浆填塞不紧密，导致墙面局部出现空鼓现象。
埋设电线管线应采用专用工具，砌体结构不宜作水平开槽，管线铺好后清理灰尘、杂物并用砂浆将管线开槽处填实紧密。
3
拉结筋的埋植位置不规范
植筋前没有根据砌体规格及模数来定植筋位置及数量。
根据砌体的规格及墙高、厚来定植筋的数量及间距，选择从梁底自上往下来拟定植筋的位置和数量。
4
拉结筋规格不规范（砌体不稳定）
拉结钢筋规格、长度没按设计规定位置埋设，墙顶与天花及梁、底板连接不好。
拉结钢筋规格、长度严格按设计规定位置埋设。

4.5.4特殊部位的施工措施
4.5.4.1屋面斜梁底部砌筑做法
斜屋面梁下填充墙砌体采用退台方式，与斜梁预留200~300mm且斜度一致退台，待14天后完毕砖顶砌筑，顶砖平砌，保证砌体斗灰与梁底砂浆堵塞饱满

4.5.4.2填充墙与梁错位做法
填充墙与梁错位做法，所有圈梁或压砖槛的端部均应与钢筋混凝土或钢结构的框架柱、构造柱等竖向构件形成封闭体系，顶部梁底与填充墙错位处做法如填充墙与梁底错位做法示意图。

填充墙与梁底错位做法示意图

4.5.4.3门窗过梁做法
（1） 在墙体上需设立门、窗顶过梁时，其尺寸和配筋见下图，可用C25混凝土现浇或预制。当门窗洞边无砖墩可搁置过梁，应在相应洞顶位置的混凝土、柱上预埋铁件，以便和过梁中的钢筋焊接。
（2） 当墙身圈梁兼作门窗顶过梁时，其配筋和断面尺寸不得小于下图的规定。当圈梁在窗洞口处切断时，则门窗洞处的过梁应伸过洞口≥1000、并不小于（过）梁高差的2倍。

(门窗过梁截面配筋图)
（3） 当过梁与结构梁之间的净距离小于100mm时，应在做主体结构时将过梁与结构梁整体浇筑（做法如过梁与结构梁整浇做法示意图），以免二次施工时不方便操作而影响工程质量。

4.6验收标准

4.6.1墙体尺寸、位置的允许偏差及检查方法必须符合下表规定

填充墙砌体尺寸、位置的允许偏差及检查方法

4.6.2填充墙砌体的砂浆饱满度及检查方法应符合下表规定

填充墙砌体的砂浆饱满度及检查方法

4.6.3砌筑填充墙时应错缝搭接，蒸压加气混凝土砌块搭接长度不应小于砌块长度的1/3.
抽检数量：每检查批不应少于5处。
检查方法：观测检查。

4.6.4填充墙的水平灰缝和竖向灰缝宽度应对的，蒸压加气混凝土砌块当采用水泥砂浆、水泥混合砂浆或蒸压加气混凝土砌块砌筑砂浆时，水平灰缝厚度和竖向灰缝宽度不应超过15mm；当蒸压加气混凝土砌块砌体采用蒸压加气混凝土砌块粘结砂浆时，水平灰缝厚度和竖向灰缝宽度宜为3mm~4mm。
抽检数量：每检查批抽查不应小于5处。
检查方法：水平灰缝厚度用尺量5皮小砌块的高度折算；竖向灰缝宽度用尺量2m砌体长度折算。

4.6.5表面平整度（砌筑）
1.1．指标说明：反映层高范围砌体墙体平整的限度
1.2. 合格标准：[0，8]mm
1.3．测量工具：2 米靠尺、楔形塞尺
1.4. 测量方法：
（1）每一面墙作为1个实测区，优先选用有门窗、过道洞口的墙面，测量部位选取正手墙面，累计实测实量10个实测区；
（2）当墙面长度小于3米，各墙面顶部和根部4个角中，取左上及右下2个角。按45度角斜放靠尺分别测量2次，其实测值作为判断该实测指标合格率的2个计算点；
（3）当墙面长度大于3米时，还需在墙长度中间位置增长1次水平测量，3次测量值均作为判断该实测指标合格率的3个计算点；
（4）墙面有门窗、过道洞口的，在各洞口45度斜交测一次，作为新增实测指标合格率的1个计算点。
1.5. 示例：

4.6.6．垂直度（砌筑）
1. 指标说明：反映层高范围砌体墙体垂直的限度。
2. 合格标准：[0，5]mm
3. 测量工具：2米靠尺
4. 测量方法：
（1）每一面墙都可以作为1个实测区，优先选用有门窗、过道洞口的墙面，测量部位选取正手墙面，累计实测实量10个实测区；
（2）实测值重要反映砌体墙体垂直度，应避开墙顶梁、墙底灰砂砖或砼反坎、墙体斜顶
