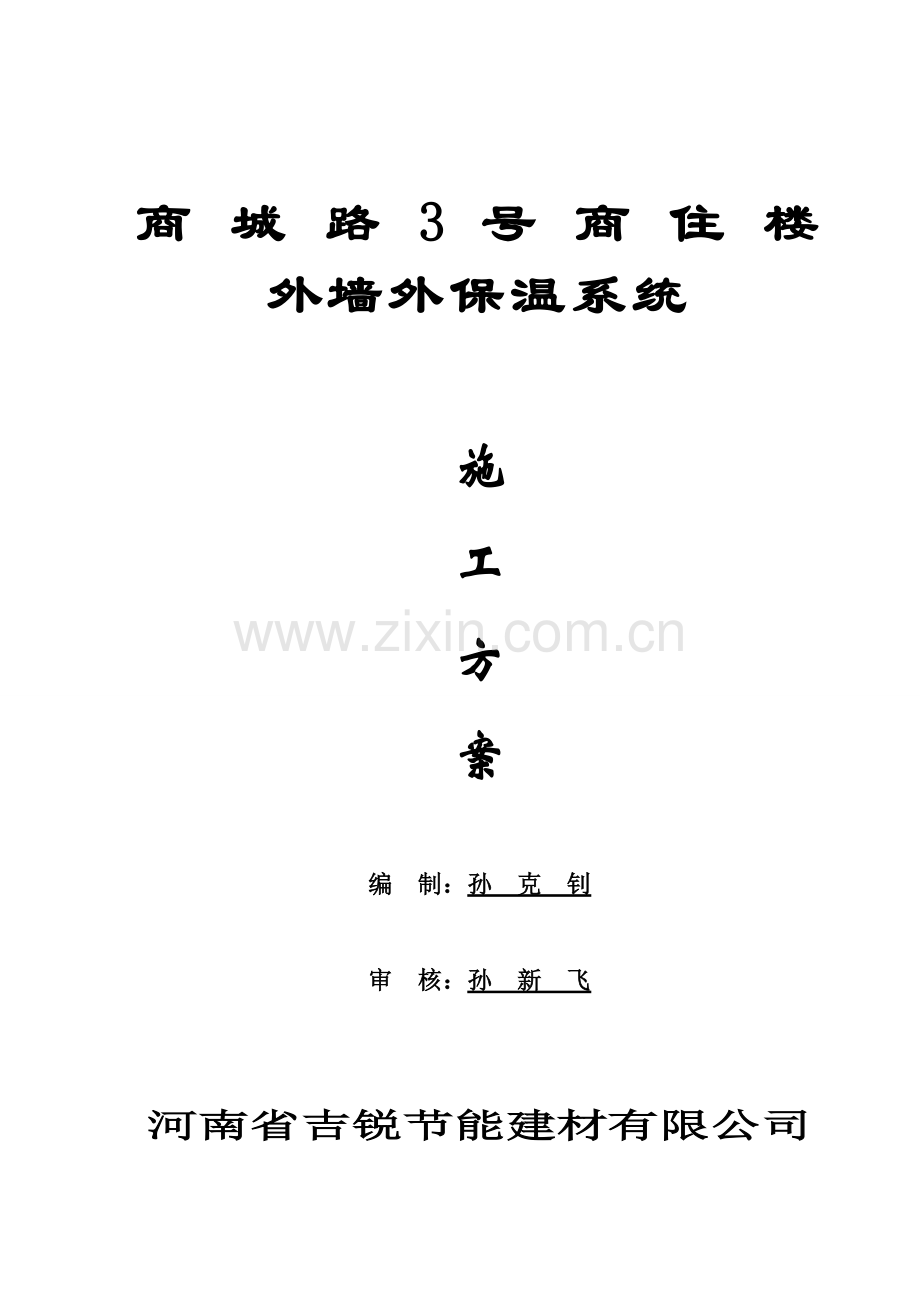

商 城 路 3 号 商 住 楼
外墙外保温系统

施
工
方
案

编 制：孙 克 钊

审 核：孙 新 飞

河南省吉锐节能建材有限公司

河南省吉锐节能建材有限公司

EPS网架板有网现浇保温系统施工中经常出现的问题
该保温系统具有固定强度高，安全性能好，加快施工进度等优点，但在实际的施工过程中，市场上也相继出现了一定的问题：
1. 板缝拼接不严密，出现漏浆污染保温板，且板缝过大浇注混凝土的时候板缝中充满灰浆，混凝土热涨系数不同于聚苯板的热涨系数，易导致外墙饰面层开裂空鼓。——针对此问题，我公司在施工过程中严格控制施工质量，板与板之间拼缝采用企口拼接严密，用热镀锌钢丝固定牢固，有效的防止次问题发生。
2. 该保温系统与主体施工进度相同，如楼层较高，工程延续时间长，下层的保温板长期暴露，容易导致板面界面剂质量破坏脱落，后期抹灰时导致砂浆与保温板板面粘结不牢，出现空鼓现象。——针对此问题，我公司在保温板的生产过程中严格控制产品质量，做到界面剂与钢丝和聚苯板的粘结牢固，涂层均匀一致，不得露底。
3. 实际的工程施工过程中，空调板，飘窗，女儿墙长期暴露在室外，容易导致冷热桥现象，导致室内局部结露。——针对此问题，我公司建议该部位保温做法采用全封闭做法，可有效阻断冷热桥。
4. 该保温系统的施工穿插到主体施工过程中，如在施工过程中出现偏差，没有搞好与总承包方的施工配合，会导致总体进度的滞后，影响其他工种的作业。——针对此问题，我公司将安排专业的技术人员与总承包方紧密结合，积极有效的沟通，在规定的时间内保质保量完毕保温层施工。

编制依据
1 商城路3号商住楼3#楼施工图纸。
2 国家及地方有关的规范、标准、规程。
3《河南系列工程建设标准设计图集》DBJT19-20-2023
4《建筑节能工程施工质量验收规范》(GB50411-2023)
5《外墙外保温工程技术规程》JGJ144-2023
6《建筑外墙外保温技术导则》RISN-TG001-2023
7《O5系列工程建设标准设计图集》05YJ3-1
8《建筑工程施工质量验收统一标准》（GB50300-2023）
工程概况
本工程主楼为剪力墙结构，主楼17层,外墙采用50mm厚、容重为≥18kg/m3的钢丝网架聚苯板作为外墙外保温材料。主体部分采用EPS钢丝网架聚苯板有网现浇施工工艺。
2.1钢丝网架EPS板（腹丝穿透型）系统简介
钢丝网架板外墙外保温系统（简称系统）由有网现浇装置、腹丝穿透型EPS钢丝网架板、掺抗裂砂浆厚抹面层和面砖（涂料）饰面层构成。
（高层建筑粘贴面砖时，面砖重量≤ 50 kg/m3，且面积≤1000mm2/块）

构造示意

2 保温概况
部 位
基层概况
保温选型
依据标准
主体墙面
现浇钢筋混凝土
有网现浇钢丝网架EPS板
05YJ3-1(C4)50厚EPS板
填充墙
加气混凝土块
机械固定单面钢丝网架EPS板
05YJ3-1(D)50厚EPS板
女儿墙和挑檐

根据图纸规定
05YJ3-1(C5)(D6)①②③
带窗套.不带窗套窗口及凸窗

河南省标准图集规定
05YJ3-1(C6)(C7)(C8)或(D7)(D8)(D9)
勒角

河南省标准图集规定
DBJT19-20-2023
05YJ3-1(C9)(D10)
敞开.封闭阳台

河南省标准图集规定
05YJ3-1(C10)(C11)(D11)(D12)
变形缝

河南省标准图集规定
05YJ3-1(C12)(C13)(D13)(D14)
线脚.分格缝.过街楼

河南省标准图集规定
05YJ3-1(C14)(D15)
3 保温形式
商城路3号商住楼重要采用有网现浇保温型式,它是将钢丝网架聚苯乙烯保温板放置于墙体的外侧，采用锚固件的方式现浇单面钢丝网架EPS板，局部做节点解决相结合．
外墙保温施工应具有的条件
1、外墙保温层的施工应在钢筋绑扎工程验收合格后进行。
2、工作面的交接检查：在外保温工程施工前，由甲方组织总包单位、监理单位、外保温施工单位共同对钢筋绑扎进行验收，并作具体的验收记录，不符合规定的部位，由总包单位解决至符合规定。
4、外墙门、窗工程，在外墙保温层施工完毕后安装，窗框与保温层之间的缝隙由窗户安装单位用柔性防水材料填塞。
施工准备
1 技术准备
1.1 组织各部门相关人员认真熟悉审核各方提供的有关图纸、规范、图集，参阅有关施工工艺。
1.2 了解材料性能，掌握施工要领，明确施工顺序。
1.3 组织人员培训，学规范和操作规程，编写好各部位的安全、技术交底；
1.4 提供各部位的材料计划，安排进场时间。
劳动力准备
根据本工程施工组织设计和工程各阶段工作量，劳动力组织如下：
根据需要配备外墙外保温工人，按照塔吊的布设分两个作业队进行施工计划每个作业队安排四个施工人员，特殊情况时及时做出调整。
3 重要机具准备
盒尺、墨斗、钢丝剪、切割刀、电热丝切割器、检测工具等。
4 材料准备
钢丝网架保温板：
采用厚度按设计表观密度 ≥18㎏/m3 腹丝穿透钢丝网架EPS保温板。其材料性能应符合《隔热用聚苯乙烯泡沫塑料》（GB10801-89）的各项性能指标。
聚苯板重要性能指标
表观密度（kg/m3 ）
导热系数（W/m.k）
吸水率％（v/v）
氧数％指
拉度（MPa）伸强
≥18
≤0.041
≤6
≥30
≥5

钢丝网架保温板质量规定
序号
项目
质量规定
１
外观
保温板正面有梯形凹凸槽，槽中距 100mm，板面及钢丝网均匀喷涂界面剂
２
焊点强度
抗拉力≥330N，无过烧现象
３
焊点质量
网片漏焊脱焊率≤8%，且不应集中在一处。连续脱焊不应多于 2 点，板端 200mm 区段内的焊点不允许脱焊虚焊，斜插丝脱焊点≤3%
４
钢丝挑头
网边挑头长度≤6mm，插丝挑头≤5mm，穿透聚苯板挑头≥30mm
说明：1.横向钢丝应对准凹槽中心。
2.界面剂与钢丝和聚苯板的粘结牢固，涂层均匀一致，不得露底，厚度不小于1mm。
3.在60kg/m 压力下聚苯板变形<10％。
保温板规格尺寸允许偏差
项次
项目
尺寸（mm）
允许偏差（mm）
１
长
2900
+5 -10
２
宽
1200
±5
３
厚
50
±3
说明：1.聚苯板凹槽线应采用模具成型，尺寸准确，间距均匀。
2.两长边设高低槽，长25mm，深1/2 板厚，规定尺寸准确且高低槽的设立符合安装规定
3.斜插丝宜为每平方米100 根，不得大于200 根。

低碳钢丝性能指标
直径mm 抗拉强
度 N/mm 冷弯
实验反复弯曲180°
用途
2.0±0.05
≥550
≥6 次
网片表面镀
2.5±0.05
≥550
≥6 次
锌斜插腹丝

界面剂：应符合DBJ/T01-40-98 标准规定。在有网体系中界面剂与钢丝应有牢固的握裹力，经90℃反复折弯5 次，不脱落厚度不小于1mm
保温板与墙体连接材料：L型ф6钢筋，，锚入混凝土平直段长80-100 mm，其穿过保温板部分刷防锈漆两道。
其他材料：泡沫塑料棒、塑料滴水槽和嵌缝油膏等。
有网现浇系统基本构造（做法见下表）
合用
范围
做法简介
防护层
饰面层
构造示意
多层和高层建筑大模浇注的钢筋混凝土墙
腹丝穿透型单面钢丝网架聚苯板置入大模板外模内侧与混凝土一次浇筑成型（辅以锚筋拉结）
抗裂抹面
砂浆
面砖 （涂料）
饰面

重要施工方法及措施
1 施工工艺
有网现浇钢丝网架EPS板（腹丝穿透型）外墙外保温系统施工流程：

钢丝网架保温板加工→┐
墙体钢筋绑扎、垫内侧垫快→┐
外侧钢丝网架保温板就位并临时固定→┐┐
安装φ6mmL型辅助固定件（双向500mm）→┐
固定平网、角网 →┐
安装外墙组合模板→┐
调整→┐
支撑加固、螺栓拧紧 →┐
浇筑混凝土 →┐
拆模板 →┐
清理保温板表面污物 →┐
吊垂直、套方、弹控制线→┐
做饼、冲筋→┐
抗裂砂浆→┐
验收→

2材料、机具准备
保温材料：由本公司提供的合格的EPS钢丝网架板，尺寸按层高加工;
安装配件：角网，平网，L筋。
机具准备：电锤、钢锯条、盒尺、刻丝钳、电热丝切割器、电热棒、断丝钳等；密封条，膨胀塑胶棒，。
2.1 钢筋绑扎验收合格后，方可进行保温板安装施工工序。
2.2 按照设计所规定的墙体在墙面上垂线，以拟定外墙水平和垂直尺寸。
埋入混凝土L型钢筋不小于80-100mm，考虑到楼层较高为防止正负风压对保温体系引起的材料疲劳破坏和面砖动静剪切力的影响，并为了保证安全和防水，将保温板放置与楼层基层处.宽度小于200mm的保温板严禁使用。
拼缝处用200mm宽网片连接，门窗洞口部位也应采用加强网加固.
将喷涂好界面剂的聚苯板穿透φ6钢筋并将φ6钢筋弯曲90度用φ0.09扎丝双股绑扎,且每平方米L筋的数量不得小于4个，双向中距500，成梅花状分布，达成保温板面与外墙面保持严密相贴, 板与板拼缝采用企口型式，企口拼缝严密，空隙不大于3mm。保温板的安装拼逢应严密.若出现缝未结合,需采用膨胀聚苯棒填补防止缝隙出现冷桥现象.

4 裁板、安装
保温板安装前应根据实际尺寸把聚苯板板裁好，并安装在预定位置，标准层内原则不允许有水平接缝。然后将L型钢筋钩住板网，并用镀锌钢丝将钢筋与钢丝网架及墙体钢筋绑扎牢固，弯钩的方向与板槽的方向平行。
5拼缝处用20CM宽网片连接窗口洞口部位也应采用网片加固；转角处采用角网加固，宽度不小于200mm，采用双股0.9镀锌钢丝绑扎，中距500.门窗洞口部位使用加强网，宽度200mm，长度不小于400mm，均采用热镀锌钢丝绑扎牢固。

6保温板安装完毕后应进行质量检查、校正、补强。
7注意事项：
有网现浇在阴阳角转角处板缝拼接严密，必须为了防止灰浆从板缝出溢出污染保温板，必须采用企口拼接严密，必要是吊线控制其垂直度。

为防止撞击，保护外墙保温不受破坏，可在首层外墙面做坚固的外饰面，加强保护。
关于本工程的外墙外保温工程的规范规定
检测项目
性能规定
实验方法
抗风荷载性能
系统抗风压值Rd不小于风荷载设计值，
附录A第A 3节，由设计规定值减少1kpa作为实验起始点
抗冲击性
建筑物首层墙面以及门窗口等易受碰撞部位：10J.建筑物二层以下墙面等不易受碰撞部位：3J
附录A第A.5节
吸水量
水中浸泡1h，带有抹面层或带有所有保护层的系统吸水量均不得大于或等于1.0kg每平方米
附录A第A.6节
耐冻融性
30次冻融循环后，保护层无空鼓、脱落、无渗水裂缝，保护层与保温层的拉结强度不小于0.1，破环部位应位于保温层
附录A第A.4节
热阻
墙体热阻符合设计规定
附录A第A.9节
注：水中浸泡24h，只带有抹面层和带有所有保护层的系统吸水量均小于0.5kg每平方米时，不检查耐冻融性能。
注：本表采用的规范为《外墙外保温工程技术规程》
二、机械固定施工方案：
该保温形式是补充有网现浇保温系统的保温施工机械固定装置、腹丝非穿透型EPS钢丝网架板、掺抗裂砂浆厚抹面层和面砖饰面层构成。

保温形式
商城路3号商住楼后砌墙部分重要采用机械固定保温型式,它是将单面钢丝网架聚苯乙烯保温板放置于墙体的外侧，采用锚固件固定的方式单面钢丝网架EPS板。
施工条件
1、外墙保温施工前，一方面要做好外墙门窗框的安装工作，并验收完毕。水落管、进户线等的预埋件应安装完毕。
2、作业环境温度不低于5℃，风力不大于5级，风速不大于5m/s，夏天应避免阳光暴晒，雨雪天气不能施工。
施工顺序：结构封顶→墙体表面解决→安装固定EPS钢丝网架板→布置穿墙筋→打保温钉→保温层验收→ 涂抹抗裂砂浆→抹灰层验收→粘贴外墙饰面砖→勾缝→ 饰面层验收。
材料、机具准备
（1）保温材料：由本公司提供的合格的EPS单面钢丝网架板；穿墙筋，膨胀螺栓，角网，平网。
（2）机具准备：电锤、钢锯条、螺丝刀、盒尺、墨盒、墨斗、刻丝钳、电热丝切割器、电热棒、断丝钳等；
钢丝网架保温板质量规定
序号
项目
质量规定
１
外观
保温板正面有梯形凹凸槽，槽中距 50mm，板面及钢丝均匀
喷涂界面剂
２
焊点强度
抗拉力≥330N，无过烧现象
３
焊点质量
网片漏焊脱焊率≤8%，且不应集中在一处。连续脱焊不应多于 2 点，板端 200mm 区段内的焊点不允许脱焊虚焊，
斜插丝脱焊点≤3%
说明：
1.横向钢丝应对准凹槽中心。
2.界面剂与钢丝和聚苯板的粘结牢固，涂层均匀一致，不得露底，厚度不小于1mm。
3.在60kg/m 压力下聚苯板变形<10％。
4.两长边设高低槽，长25mm，深1/2 板厚，规定尺寸准确且高低槽的设立符合安装规定
5.斜插丝宜为每平方米150 根，不得大于200 根。
施工工艺
（一）保温板安装
1、墙体表面解决，做到凹填凸凿，达成墙面平整。
2、因该工程机械固定部位均为主体二次结构部位，墙体基本采用加气砖，墙体采用加气砖时做以下相应考虑：如用膨胀栓固定则容易松动，用35公分φ6钢筋穿透墙体固定保温板，每平方3根，洞口附近应予增长，φ6钢筋布置应注重从板边开始。（板边10公分处开始布筋，以防以后翘起。）呈梅花形布置，且在用电锤打穿墙洞时应从室内向外打穿，考虑到防止雨水通过该空洞流向室内，穿墙空洞应布置为内高外低穿过墙体，防止雨水倒流。穿过板面φ6钢筋应折90度，低于1平方大于0.5平方布筋不少于2根，小于0.5平方布筋不得小于1根。同时采用膨胀栓固定保温板，保证板面的平整。
3、将喷涂好界面剂的聚苯板固定于墙体上的φ6钢筋并将φ6钢筋朝上弯曲90度,达成保温板面与外墙面保持严密相贴,保温板的安装拼逢应严密.若出现缝未结合,需采用膨胀聚苯棒填补防止缝隙出现冷桥现象.
4、拼缝处、板与板之间用200mm宽网片连接窗口洞口部位也应采用网片加固；转角处、与有网现浇板结合处采用网片加固，窗洞口部位保温板上部用角网加固。

注意事项：
（1）外保温板与地面相交处应距离地面不小于10mm；
（2）为防止撞击，保护外墙保温不受破坏，可在首层外墙面做坚固的外饰面，加强保护。
质量保证体系及质量保证措施

1 质量目的

工程开工后，严格加强管理，精心组织施工，保证一次验收合格率达成100%。
2 质量管理组织机构及重要职责
2.1质量管理组织机构

质量安全员

工

长

材

料

员
资

料

员
项 目 经 理

班 组 兼 职 质 量 监 督 员
技术负责人

附管理人员名单
职务
人员
项目经理 技术负责人
孙新飞
工长
孙克钊
质量安全员
刘怀山
材料员
崔海涛
资料员
郑东艳
2.2部门职责：
2.2.1技术部
①负责公司工程质量工作，贯彻执行公司质量方针和质量目的。
②组织制定公司质量目的管理，创优良工程规划和对策措施，并贯彻执行。
③负责公司质量管理系统人员的业务管理工作，保证各单位质量管理员严格实行公司质量体系文献和按国家有关法规、标准监控工程质量。
④参与调查解决重大质量事故，并提出解决意见。
2.2.2、项目经理部
①贯彻执行公司质量方针和质量目的，全面贯彻公司的质量体系文献、严格按照《施工方案》组织施工。
②对承担的工程质量负直接责任，执行内部经济责任制，保证工程质量、工期、文明施工、安全和成本控制目的的实现。
③认真执行协议条款，满足业重规定，争创优质工程。
④负责编制工程项目质量计划。
2.3 质量保证措施
2.3.1、全面推行质量管理，加强质量意识教育，建立以项目经理为第一负责人的质量保证体系，项目部设专职质量监督员，班组设兼职质量监督员，形成质量监督体系，以公司的质量方针、质量目的，开展质量宣传，使每个施工人员结识到质量的重要性。公司技术部将不定期的到工地进行检查，发现问题，规定现场管理人员督促整改，公司复核整改情况。
2.3.2、保温施工过程中，保温施工单位与总包单位密切配合，由总包单位派专人到现场指导保温板的安装。
2.3.3、坚持工程三级质量检查验收制，责任贯彻到人。
2.3.4、实行目的管理，明确质量目的。
质量目的：保证每道工序受控，合格率100%，建造业主满意工程。
具体目的：分项工程合格率100%，分项工程优良率高于95%，质量保证项目齐全、完整规范，一次性交验优良，保证工程质量达成国家优良工程标准。
2.3.4、优化施工方案，积极采用先进的施工工艺，对施工中出现的技术问题，要有具体的针对性措施并层层贯彻。
2.3.5、强调工序检查，针对问题找出因素，采用措施，解决问题，以保证工程顺利实行。
2.3.6、建立现场生产调度会制度，天天组织有关施工班组如开现场碰头会，及时解决当天施工存在的问题，布置次日的生产活动。
6.2.3.7、与建设单位、监理单位、主体施工单位建立联合办公制度，互通信息，积极妥善解决施工中的各种质量问题。
2.3.8、建立优质工程奖励制度。
6.2.3.9、严格按照施工图纸、规范、设计变更组织施工，实行图纸会审制度逐级进行技术交底，明确质量保证措施和质量标准，关键部位编制具体节点图。
2.3.10、加强原材料、成品材料的检查工作。
2.3.11、认真做好施工记录、隐蔽工程记录，及时办理各种签证手续，定期检查工程质量，保证资料的收集、整理、审核与工程进度同步。
2.3.12、认真执行工程验收检查制度。
保证工期措施
1、坚决贯彻计划管理，以按期竣工为总目的，以施工方案的总进度进度计为基础，计划为龙头，实行长计划短安排，通过周计划的布置和实行，加强调度职能，维护计划的严厉性，实现按期完毕竣工的目的。
2、成立强有力的项目部领导班子，同建设单位、监理单位、设计单位紧密配合，及时解决施工生产中邮现的各种问题，从组织上保证总工期的实现。
3、实行网络法施工，强化施工管理，抓住主导工序，合理运用空间，进行流水施工作业，合理安排施工队伍，初步拟定每栋楼安排施工人员四名，如遇特殊情况及时调整，保证工作的顺利进行。
4、由项目经理部在开工前同作业班组签订书面施工承包协议明确施工内容和时间规定，必须按规定的时间完毕，制定奖罚措施。
5、加强工程管理，对项目部及施工队全体人员广为宣传教育，从思想上加强对工程进度、工期意识的重视，充足发挥主人翁精神，积极赶工期。
安全保证体系及保证措施
1 安全管理目的
一般工伤事故率不超过千分之一，杜绝重大伤亡事故，不发生重大生产安全事故。
2 安全管理组织机构及重要职责
2.1安全管理组织机构
项目部成立安全管理组织机构，建立健全各级安全施工管理网络和专职安全检查人员，业务上服务项目法人且受专职安全检查人员的领导与监督，保证安全施工。
2.2安全管理部门及人员的重要职责
2.2.1 重要安全管理部门的职责
2.2.1.1 工程部
①负责公司工程安全生产监控管理工作。
②组织制定公司安全目的管理，组织安全大检查。
③负责公司安全系统人员的业务管理工作。
④参与调查解决重大安全事故，并提出解决意见。
2.2.1.2 项目经理部
①对承担的工程安全生产负直接责任，保证工程安全目的的实现。
②认真贯彻执行国家有关劳动保护法令和制度以及本公司的安全生产的规章制度。
③认真贯彻“安全第一，防止为主”的方针，按规定搞好安全防范措施，把安全生产贯彻到实处。
2.2.2 重要人员的安全职责
2.2.2.1项目经理
①严格安全管理，认真组织贯彻施工组织设计中的施工安全技术措施，做到文明施工。
②领导所属班组定期召开安全工作例会、认真开展每周一次安全日活动，对照施工安全检查表，经常检查生产现场的安全管理，认真检查事故隐患，制定切实可行的安全技术措施，保证施工全过程的安全生产。
③组织班组学习安全操作规程，并检查执行情况。对新工人必须进行安全教育，特殊劳动用工的管理和教育，教育工人遵章守纪和对的使用安全防范设施和防护用品，负责检查特殊作业人员是否持证上岗。
④督促指导班组严格按工艺规程和安全技术操作，制止违章指挥和冒险作业的行为。
⑤对现场机械设备等安全防护装置，必须有技术交底和验罢手续，方能使用。
2.2.2.2 工长
①在项目经理的领导下，对负责施工的单位工程的安全全面负责。
②在贯彻执行上级制定的安全措施中，结合负责施工的工程特点，做好具体的安全交底，根据施工技术措施和安全技术操作规程的规定，以书面方式，逐条向班组进行交底，履行签字手续，保证施工安全。
③经常检查工人执行安全操作规程的情况，坚决制止不顾人身安全，违章冒险蛮干的行为。
2.2.2.3安全员
①在项目经理的领导下，督促本队职工认真贯彻执行国家颁布安全法规以及公司制定的安全规章制度，发现问题及时制止，纠正和向领导及时报告。
②参与本单位承担工程的安全技术措施制定及向班逐条进行的安全技术交底工作，并履行签字手续。
③进一步现场每道工序，掌握安全重点部位的情况，检查各种防护设施，纠正违章指挥，冒险蛮干，执罚要以理服人，坚持原则，秉公办事。
3 高层施工安全保证措施
1、建立健全项目部、施工队、班组的安全生产责任制，责任贯彻到人。项目部与施工队、施工队与班组，必须签定安全生产责任书。
2、进入工地，新工人必须进行公司、施工队、班组的三级教育，掌握本工种操作技能，学习安全技术知识、操作规程、设备性能、安全制度和严禁事项，并经考试合格后，方可进入操作岗位。
3、将施工方案中的安全保证措施贯穿到施工中去，指导安全生产施工。
4、坚持项目、施工队、班组的三级安全交底，对工程进行安全技术交底。受交底者需要履行签字手续。
5、高空作业工人必须佩带安全帽，系好安全带，穿软底鞋。
6、安全检查
必须建立安全检查制度，针对施工现场施工中各个部位，有时间、有规定、明确重点部位、危险岗位进行检查。安全检查要有记录，对查出的隐患及时整改。做到定人员、定期间、定措施。
7、遵章守纪、佩戴标记
严禁违章施工，违章作业。施工管理人员和现场各类操作人员戴不同颜色的安全帽，以示区别。
8、成立安全领导小组，项目经理是安全生产的第一责任者，逐级建立安全生产岗位责任制，加强安全教育宣传，组织安全教育培训。
9、各级领导坚持安全值班制度，项目部设专职安全员，和施工班组设兼职安全员，加强现场安全生产监督检查，违章必纠，从严治理。定期进行安全大检查，贯彻安全技术措施，发现安全隐患定期、定人迅速整改。
10、建立安全技术交底制度，所有安全交底均应有书面资料和交底人、被交底人签字。
11、坚持安全生产、防止为主的方针。
12、施工设备，施工用电，安全设施等检查验收后方可使用，并定期进行复查。
13、聚苯板要注意防火，仓库要建立防火管理制度。
14、不得在严禁烟火的场合吸烟、明火，严禁酒后上班。
15、不得违章指挥和违章作业，对违章的指令有权拒绝。
16、不准向下投掷物料，不准攀登脚手架或吊篮、井架、不准坐吊盘上下人。
17、严禁赤脚、穿有跟鞋、拖鞋和残疾病人及单工进入现场。
18、脚手架或吊篮使用荷载控制值为：均匀荷载不大于270kg/㎡，装饰架子不大于200 kg/㎡，集中荷载不大于150 kg/㎡。
19、脚手架或吊篮、井架最高点应设避雷装置。
20、机电设备的防护装置齐全要设立漏电保护器，操作人员穿绝缘鞋、戴绝缘手套。
21、施工用电的安装，维修及拆除由专业电工完毕，施工用电采用三相五线，架空线应安顿在专用电杆上，所有电线严禁架设在树木，脚手架和金属上，线路不混乱，不老化和裸露，配电箱有门、有锁和防雨设施。用电必须有漏电保护器。电阻丝不准用其它金属代替，做到一机一用。
22、不准私自移动脚手架或吊篮等其它防护措施的任何东西，如影响到施工的应及时向主体单位申请征得批准后，方可拆卸，在拆卸时要做好安全防护措施，施工完毕立即恢复原样。
23消防管理措施
23.1、消防要立足于防，现场建立火险消防组织，配备专职人员和必要的消防器材。
23.2、严格执行现场使用明火制度，现场设施消防设备。
23.3、对易燃易爆材料、器材要严格管理，现场要设有消防来火器材。
文明施工措施
1、成立现场文明施工领导小组，定期对现场进行监督检查，发现不文明之处及时整改，奖优罚劣。
2、施工现场平面布置合理，施工现场的生产、生活设施应合理搭设。
3、进场材料摆放整齐，各种材料的标记应符合规定。
4、各种施工机具洁净有序，各类机具操作规程齐全。
5、施工现场的职工生活设施应符合卫生、通风等规定，职工衣被及其它是用品排放整齐，宿舍有管理制度，值日牌上牌，室内卫生打扫及时，干净整洁。
6、经常对职工加强思想教育，提高职工的社会公德及社会秩序观念，加强治安管理。
7、库存材料码放成垛，小、散材料上架存放，墙上悬挂材料管理制度和材料员职责。
8、现场严禁乱拉乱接电线、水管，无常流水，常明灯。
9工程施工过程中，派专人负责现场卫生工作，在施工结束时，运用袋子统一回收施工过程中产生的建筑垃圾，清扫泡沫颗粒，保证施工现场清洁卫生。
节假期间保持正常施工措施
为保证节假期间可以正常施工，特制定以下措施：
1、加强职工思想教育工作，号召职工发扬公司能打善战，关键时刻可以冲上去的传统，使职工可以舍“小家”为“大家”。
2、在节假期前应周密布置劳动力安排情况，工程进度情况和生产安排情况。
3、在施工现场制作宣传栏、标语牌，对工程中出现的好人好事质量优胜组人员及时宣传表扬，并给予物质奖励。
项目部领导多进一步工人中，了解工人的思想情况，鼓励职工努力工作，以优异的成绩交一份满意的答卷。
附一 重要节点图
参见河南省工程建设标准设计ＤＢＪＴ１９－２０－２００５《外墙外保温建筑构造》０５ＹＪ３－１图集。
