靓化右侧外墙灯光亮化施工方案.doc

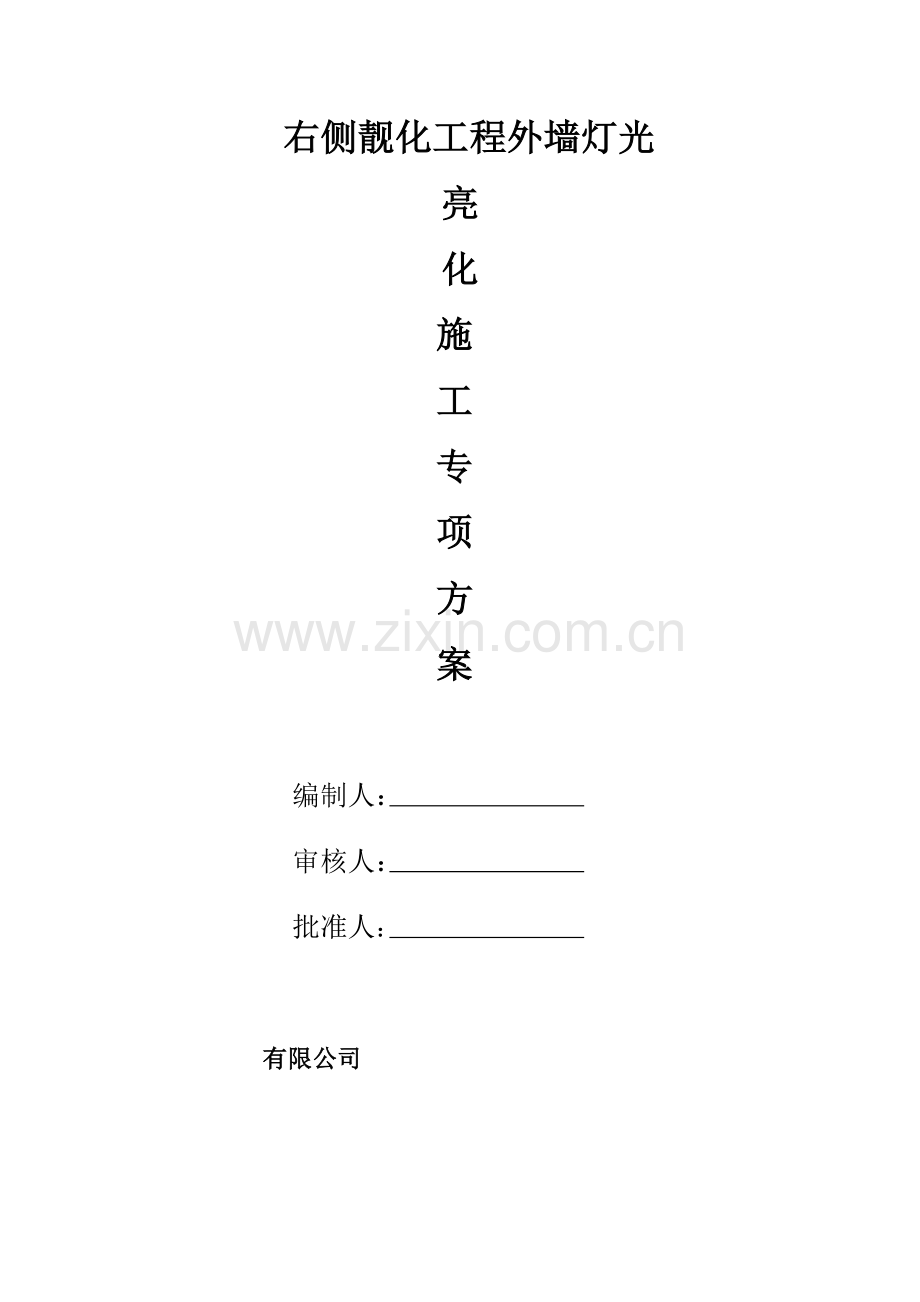

右侧靓化工程外墙灯光亮化施工专项方案 编制人：审核人：批准人： 有限公司 右侧靓化工程工程项目部年 月 日 目 录第一章 工程概况1第二章 工程概况及施工特点1第三章 施工方法及技术措施4第四章 工程质量的技术措施5第五章 安全生产及文明施工技术措施6第六章 工期技术组织8第七章 电气工程施工组织9第一章 编制依据低压配电设计规范GB50054-2023城市夜景照明设计规范JGJ/T163-2023供配电系统设计规范GB50052-2023建筑照明设计标准GB50052-2023民用建筑电气设计规范JGJ16-2023建筑照明设计手册2023版 靓化工程外墙靓化照明电气图纸 2023.10月出图建筑物现状照片（见工程概况）第二章工程概况及施工特点工程简介。建设单位， 设计单位， 。监理单位， 。施工单位 。建筑物介绍。本协议段，共计六栋楼，建筑物首层基本为临街商铺，亮化施工，各栋楼现场情况如下。1#楼现场照片如图所示2#楼楼现场如图所示3#现场如图所示 4#楼现场如图所示5#楼现场如图所示6#楼现场如图所示工程范围:楼体LED灯具、管线和控制系统的安装：立面投光灯灯具，洗墙灯灯具、管线和控制系统的安装。第三章施工方法及技术措施一、光源及灯具的选择光源及灯具均应具有较好的耐腐蚀性能及良好的电气绝缘性能，按照招标文献和协议中的规定，与指定厂家采购并送检。1、LED灯具：安装牢固，行竖成一条线。2、投光灯：灯具安装前应按照设计规定测线、定位，安装好预埋件，根据支架表面防腐解决，采用户外安装防雨接线盒。3、LED线条灯：灯带安装应横平竖直，进入灯带的电源应采用软线保护，灯带支架应分布均匀，支架的颜色与灯带应当统一，支架应与灯带可靠连接。二照明配电箱。照明配电箱和电表箱采用挂墙安装方式。具体安装位置根据现场实际情况与甲方协商后决定。三接地保护、等电位联接、漏电保护。1、本工程配件系统采用三相五线制，接线时应注意三项平衡，分线采用三芯制，灯线采用两芯制。2、所有电气设备及电气线路在正常情况下不带电的金属外壳均应按规程接地。3、保证灯具配管、接线盒、灯具支架的可靠接地接地采用TN-S形式。四、重要物资和施工机械设备。发电机6台30KW，电动吊篮12副、滑板4副、电钻和冲击钻各6台、万用表4台、电阻测量仪4台、钳形电流表4台，电工专用工具18套。第四章工程质量的技术组织一、重要施工部署，施工，准备工作。1、由专业技术负责人和技术员认真研究图纸。2、组织所有管理人员和施工人员熟悉图纸。3、组织所有管理人员和施工人员进行安全、技术培训。4、在正式施工前，所有参与施工的各个专业的技术负责人和施工负责人设计人员的组织下进行图纸会审。5、简朴部位的施工，有技术人员对施工人员进行口头技术交底，复杂部位的施工技术人员要书面技术交底，并在现场指导，关键部位的施工规定技术人员与施工人员共同完毕，设计人员和专业技术负责人必须在场指导。6，进厂后即进行放线定位工作，为尽早展开施工做准备。7、在项目经理的组织下，对进厂的管理人员和操作人员进行安全、文明、环保教育，并做好记录。8、及时组织编制材料计划，组织如管线等材料及加工设备进场，保证各项施工准时完毕。9、及时进行现场临时设施及临电的布设和安装工作。10、制定各种具体的实行计划和施工方案。11、进行劳动力的组织到位工作，工程施工人员准备进场工作。12、材料准备1）原材料必须保正质量，订货时选择正规厂家名牌产品，并核对生产许可证；质量检查报告；认证证书。2）材料进场时，核对品牌、规格、数量、质量、对其进行抽验，安装前逐个检查，保证质量，对不合格产品，随时发现随时用合格产品替换，并对不合格产品另行码放，做好标记，做好记录。二、户外亮化工程施工1、进场后积极做好前期的准备工作，做好现场熟悉和图纸会审的工作。2、在施工期间协助业主，控制系统进行了解和施工进度。3、积极配合土建施工队伍施工，为施工顺利进行发明良好的条件。4、组织协调进行安装施工各系统的调试和联动调试。三、工程安装施工于其他工序工种的协调配合。1、安装进度必须服从总体进度计划，保证主导工序的施工进度，选择合理的穿插时机，必须根据总体进度计划进行统一组织安排和协调，使整个工程系统形成一个和谐高效的有机整体。2、明确责任，对的划分利益关系。3、建立固定的协调制度。4、一切从工程全局出发，我司指挥部的统一组织管理和协调下开展施工，互帮互助，互谅解。5、施工质量控制体系；本公司的质量目的是工程一次验收合格率100%，工程优质率98%，用户满意率100%。为了保证将最完美的灯光夜景展示个业主，本公司采用的如下一系列的技术保证措施。现场勘验施工工艺计划编制，进入施工现场后所有人员即进行地形熟悉和施工技术交底，项目经理和施工员编制好施工计划和施工工艺，并与委托方及现场监理互相沟通，保证工程的定位不发生偏差。第五章：安全生产及文明施工技术组织一、成品保护措施 1、管线及辅材进入现场后应极时码放整齐。并做好防潮措施。材料宜放在有防雨、雪措施的专用场地。 2、使用工具时，应注意不得碰坏其它设备和门窗、地面、墙面及防水层等。 3、预制加工好的管段，应加临时管箍或用纸将管口包好，以防丝扣生锈腐蚀。 4、施工中布管穿线时不得污染设备和建筑物品，应保持周边环境，活完料清。 5、在接、焊、包所有完毕后，应将导线的接头盘入盒、箱内，并封堵严实，以防污染。同时应防止盒、箱内进水。6、穿线时不得遗留带护口，穿线后导线不应有破损，管口应有防止积水及潮气侵入的措施。 7、管线敷设完毕后，要及时套好管堵，其他工种不得随意拆除。 8、灯具进入现场后应码放整齐、稳固，并要注意防潮，搬运时应轻拿轻放，以免碰坏表面的镀锌层、油漆及玻璃罩。 9、安装灯具时不要碰坏建筑物的幕墙框架、玻璃及墙面等。 10、灯具安装完毕后，应注意保护不得损坏并防止器具污染。 11、配电箱进入现场安装完后，应采用保护措施，防止箱体污染。箱体内各个线管管口应堵塞严密，以防杂物进入管内。所有安装完毕后应锁好箱门，以防箱内电具、仪表损坏。二、安全技术措施1、服从现场总监理管理，预先进行及定期开展安全教育。2、施工现场圈定工作区域，与施工无关人员严禁通过或逗留。3、吊篮升降时使用独立的保险绳，绳径不小于12.5，操作人员佩带好安全带。4、进入施工现场的人员对的佩带安全帽。5、现场工作人员要服从现场负责人指挥。6、操作工必须坚守岗位。7、施工人员必须通过安全教育培训，考试合格，体检合格后上岗。8、施工现场用电采用三相五线制，专业电工负责，严禁私拉乱接电源线。9、特殊工种作业人员必须持有经考试合格并在有效期内的特殊工种作业证方可上岗。10、配电箱在室外时，须设防雨措施，严禁漏电、短路及触电事故。11、各用电设备的闸刀、开关，应一机一闸，严禁一闸多机使用，闸刀、开关的安装位置，应便于操作。12、施工交叉作业时，制定相应的安全措施，并指定专职人员进行检查与协调。13、依据国家标准的有关规定采用II类、III类绝缘型的手持电动工具。工具的绝缘状态、电源线、插头和插座规定完好无损，电源线不得任意接长或调换，维修和检查由专业人员负责。三、文明施工措施1、现场内各种材料按照总包方指定的区域统一布置，分类码放整齐。严禁在墙面上乱涂、乱画、乱张贴。2、施工人员严格按照规程、规范精心施工，做到零违章、零违规、零违纪。3、坚持文明施工，施工废料、垃圾随干随清，做到工完料尽场地清。4、 现场工人假如发现有传染病或病原携带者，及时必要的进行隔离治疗，直至卫生防疫部门证明不具有传染性恢复其工作。第六章 工期的技术组织一、为保证各阶段目的的实现，将采用如下施工环节：1、结构施工根据流水段划分原则，组织各区段内流水段的施工。2、为实现各个目的，采用四级计划进行工程进度的安排和控制，除每周定期参与工地监理例会外，每日下午4点进行计划检查和计划安排协调会，以解决当天计划贯彻过程中存在的矛盾问题并且安排第二日的计划和所调整的计划，以保证计划周计划的完毕，通过周计划的完毕保证月计划的完毕，通过月计划的控制保证整体进度计划的实现。5、 二、施工进度计划保证措施 1、建立完善的计划保证体系 建立完善的计划保证体系是掌握施工管理积极权、控制施工生产局面，保证工程进度的关键一环。督促计进度计划和进场计划、技术保障计划、物资供应计划、质量检查与控制计划、安全防护计划及后勤保障一系列计划，在各项工作中做到未雨绸缪，使进度计划管理形成层次分明、进一步全面、贯彻始终的特色。 2、技术工艺的保障） 编制有针对性的施工组织设计、施工方案和技术交底本工程将按照设计方案和工地现场情况编制计划，根据幕墙结构和灯具制定具体的、有针对性和可操作性的施工方案，从而实现在管理层和操作层对施工工艺、质量标准的熟悉和掌握，使工程施工有条不紊的按期保质地完毕。施工方案覆盖面要全面，内容要具体，配以图表，图文并茂，做到生动、形象，调动操作层学习施工方案的积极性。）广泛采用新技术、新材料、新工艺、新设备先进的施工工艺、材料和技术是进度计划成功的保证。投标人将针对工程特点和难点采用先进的施工技术和材料，提高施工速度，缩短施工工期，从而保证各里程碑工期目的和总体工期目的。第七章 电气工程施工一、项目的施工方法1、安装固定方：采用特制LED数码管U型安装卡扣，采用电钻用钻尾丝钻孔固定安装卡扣，并采用密封胶对墙面进行防水固定卡扣，每米2个卡扣。2.线头防水：数码管与数码管对接处使用防水生胶布包裹，电源线路则采用电工胶布进行多层包裹。3、 安全作业：安装施工人员作业安全，作业过程中高空作业时必须采用安全保障措施。行人安全作业工具采用绳子绑住防止坠落伤人，作业时注意高工坠物。 4.线路铺设本项目采用独立铺设线路的方式，每栋楼都采用单独的电源控配箱，主线路从配电室以国标5*10mm电源线路引入电源控配箱，再进如其他电器。外漏在墙面的线路采用与墙面同色的铝合金线槽隐藏保护。5根据测定管路的垂直平走向弹出线来，按照安装标准规定的测定点间距的尺寸规定，计算拟定支架、吊架的具体位置。6.固定点的距离应均匀，管卡与终端，转弯中点，电气器具或接线盒边间距为 150-500mm。7.配电箱就地做一组接地装置，接地极选用50*5热镀锌角铁，长2.5米，间距5米一组，接地线为40*4热镀锌扁钢，地下0.8米暗敷设，电阻须小于4。8.运用专用导线作为PE干线，PE支线采用与相应回路同型号导线，最小不小于2.5平方毫米。9.管路敷设与连接（）管路敷设，水平或垂直敷设明配管，允许偏差值，管路在2米以内时，偏差为2mm，全长不应超过管子内径的12。（）检查管路是否畅通，内则有无毛剌，表层是否完整无损，管子不顺直应调直。（）敷设时，将管卡一端的螺丝拧进一半，然后将管敷设在管卡内，逐个拧牢。使用铁支架时，将镀锌管固定在支架上，不准许将镀锌管搭接在其他管道上。（）管路连接应采用专用管件连接。（）镀锌管与设备连接，应将镀锌管敷设到设备内，如有不能直接进入时，应符合下列规定。（）管口距地面高度不宜低于200。二、安装阶段（）管路明敷： 1）电线管敷设工艺流程：配管弯曲半径一般不小于管外径6倍。如有一个弯时，应不小于管外径的4倍。支架应按设计图规定进行加工。2）明管敷设时，管路连接应紧密，管口光滑，护口齐全，其支架应平直牢固、排列整齐，管子弯曲处无明显折皱。三、管内穿线工程2.管内穿线（）扫管（）穿带线：带线一般采用1.2-2的铁丝，将其头部弯成不封口的圆圈穿入管内。管路受阻时，应用两根带线在管路的两端同时搅动，使两根铁丝的端头互相绞在一起，然后将带线拉出。（）穿线前应一方面穿带线检查管路是否畅通，管路的走向及盒、箱的位置是否符合设计及施工图的规定；（）放线前应根据施工图对导线的规格、型号进行认真核对。（）敷设于垂直管路中的导线，当超过下列长度时，应在管口处和接线盒中加以固定： 截面积为50mm2以下的导线30m截面积为70 mm2 -95 mm2的导线20m3.测试穿线完毕后应用摇表测线路，照明回路采用500V摇表绝缘电阻值不小于0.5M,动力线路采用1000V摇表，其绝缘电阻值不小于1 M，并做好记录。四、配电箱安装施工工艺（1）设备开箱检查）外包装及密封良好。）开箱检查型号、规格、数量符合设计规定，设备无损伤附件、备件齐全。）产品技术文献产品合格证、说明书、出厂实验报告齐全。）柜（盘）外观无损伤及变形，油漆完整无损，内部电器装置及元件，绝缘瓷件齐全，无损伤、裂纹等缺陷。（3）柜（盘）安装依据图纸检查柜（盘）上的所有电器元件是否相符，其额定电压和控制、操作电源电压必须一致。 每个接线端子的每一侧接线不得超过2根，多股线应刷锡，不准有断股。盘柜内电流回路配线，应采用电压不低于500 的铜芯绝缘导线，其截面为4。其它回路截面不小于4。 （4）柜（盘）实验调整对低压开关进行实验。对接触器进行调整及机械连锁调30整。控制线调整及模拟实验。检查所有导线连接处是否紧密。检查每条回路的绝缘阻值，规定大于0.5。如有晶体管、集成电路、电子元件时，则使用万用表测试回路是否接通。按图纸规定，分别模拟实验控制、连锁、操作和信号动作，保证灵敏可靠对的无误。2.送电运营验收（1）彻底清扫所有设备的灰尘，用吸尘器清扫电器、仪表元件。除送电需用的设备外其他物品不得堆放。（2）工作所有完毕，并经质量检查部门检查所有合格。（3）准备实验合格的验电器、绝缘鞋、手套、粉沫灭火器等。（4）明确运营指挥者和监护人。（5）检查进线电压是否正常，校核两端进线的相序是否一致。定载运营24小时无异常现象。.质量控制点 进入配电箱（柜）的电线管排列及高度：结合图纸加强预埋工作，必须保证进入挂墙式配电箱（柜）的电线管排列整齐划一、间距均匀，位置对的，可以保证安全并便于穿线缆。五、电缆敷设1.施工准备（）电缆敷设前，一方面进行现场的测量，根据已敷设完的桥架、配管进行仔细精确的测量，提出准确的材料计划向厂家定购。（）电缆到场后，施工前对电缆进行具体检查；规格、型号、截面、电压等级结构符合设计规定，外观无扭曲、坏损现象。一方面进行检查电缆的型号、规格与设计是否相同。（）电缆敷设前进行绝缘摇测或耐压实验。1KV以下电缆用摇表测线间及对地的绝缘电阻应不低于10；10KV电缆做耐压实验和泄漏实验。实验标准应符合国家和本地供电部门规定，必要时敷设前仍需用2.5KV 摇表测量绝缘阻值是否合格，合格后方可敷设。2电缆敷设(1)施工时将电缆运到现场指定地点后，配电干线电缆经电缆井用人力或机械牵引从上至下敷设。敷设时电缆尽量作到不交叉，敷设电缆的弯曲半径不小于外径的10倍，电缆敷设可采用人力拉引和机械牵引，或两者结合使用，桥架安装的种类及尺寸根据现场实际情况由设计现场设定。(2)水平电缆敷设时采用人力拉引，人力拉引时，在电缆敷设的各个部位站上人，用对讲机统一指挥，各人出力用手拉引电缆到适当的部位；电缆垂直安装时采用人力牵引，在最高处按电缆的走向先布下钢丝绳，让钢丝绳同电缆绑扎紧固以后，检查各处没有相碰的，多人合作步调一致，把电缆牵引到合适部位，然后固定。电缆敷设到位后进行编号管理，以便接线。（3）挂标志牌）标志牌规格应一致，并有防腐性能，挂装应牢固。）标志牌上应注明电缆编号、规格、型号及电压等级。）沿电缆管敷设电缆，在其两端、拐弯处、交叉处应挂标志牌，直线段应适当增设标志牌。六、灯具安装光源及灯具的安装：(1)成排安装灯具，其中心线偏差不应大于 。(2)根据排列图拟定灯头位置。把灯头固定在支架上防止移位。(3)安装灯头前检查螺口灯头的舌簧与相线连接及灯具接地情况，光源的型号及安装类型由设计进行现场拟定。七、接地保护、等电位连接、漏电保护(1)本工程配电系统采用三相五线制，接线时应注意三相平衡。(2)保证灯具配管、接线盒、灯具支架的可靠接地。(3)带有漏电装置的回路，规定一级漏电装置动作时间小于2秒，动作电流小于100MA，二级漏电装置动作时间小于2秒，动作电流小于100MA.三级漏电装置动作时间小于1秒，动作电流小于100MA.八、联动调试照明器具试运营（1）电气照明器具应以系统进行试电运营，系统内的所有照明灯具均得启动，同时投入运营，运营时间为24小时。（2）所有照明灯具通电运营开始后，要及时用钳流表、万用表测量系统的电源电压及负荷电流，并做好记录。试运营过程中每隔8小时还需测量记录一次，直到24小时运营完为止。上述各项测量的数值要填入试运营登记表内。配电箱的试运营（1）配电箱试运营前，检查配电柜内有无杂物，安装是否符合质量评估标准。相色、铭牌号是否齐全。（2）在未关闭主开关时，直投柜要校相。（3）将开关柜内各分开关处在断开位置。当主开关闭合后，逐个合上分开关。（4）在空载情况下，检查各保护装置的手动、自动是否灵活可靠。（5）送电空载运营24小时，无异常现象，经甲方检查确认后，向甲方报一份存档。（6）亮化效果图如下：
