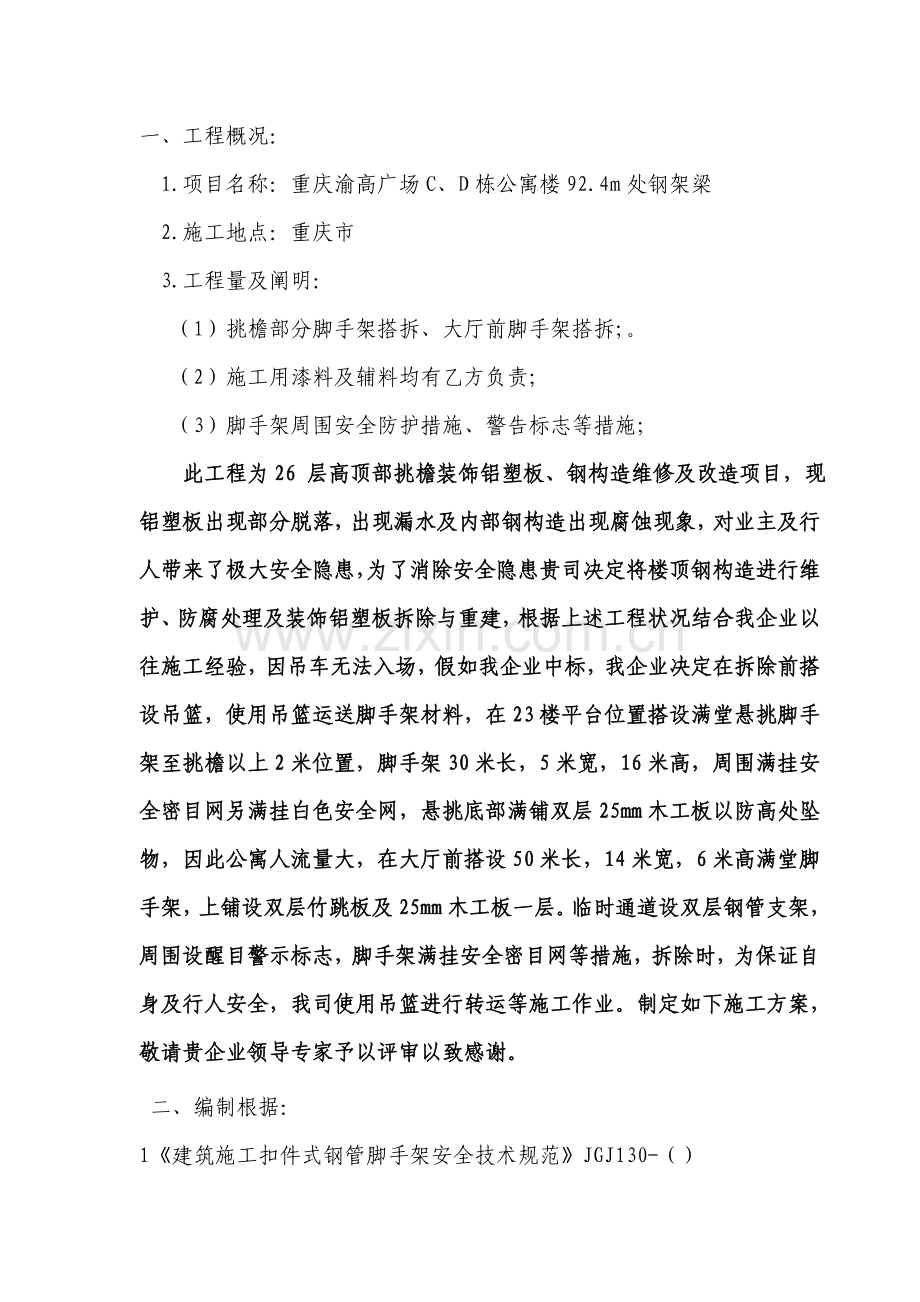

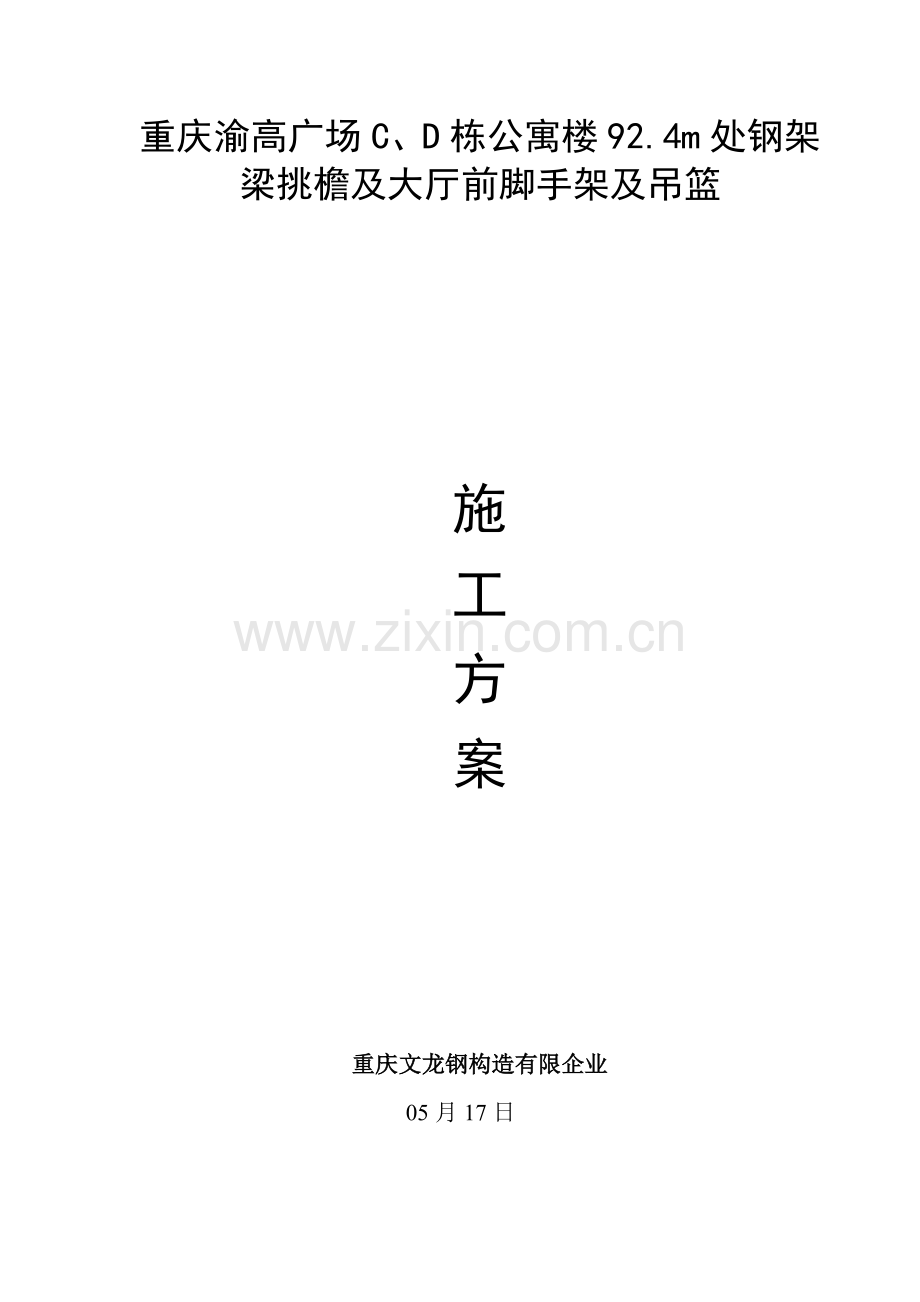

重庆渝高广场C、D栋公寓楼92.4m处钢架梁挑檐及大厅前脚手架及吊篮施工方案重庆文龙钢构造有限企业 05月17日一、工程概况： 1.项目名称：重庆渝高广场C、D栋公寓楼92.4m处钢架梁2.施工地点：重庆市3.工程量及阐明： （1）挑檐部分脚手架搭拆、大厅前脚手架搭拆；。 （2）施工用漆料及辅料均有乙方负责； （3）脚手架周围安全防护措施、警告标志等措施；此工程为26 层高顶部挑檐装饰铝塑板、钢构造维修及改造项目，现铝塑板出现部分脱落，出现漏水及内部钢构造出现腐蚀现象，对业主及行人带来了极大安全隐患，为了消除安全隐患贵司决定将楼顶钢构造进行维护、防腐处理及装饰铝塑板拆除与重建，根据上述工程状况结合我企业以往施工经验，因吊车无法入场，假如我企业中标，我企业决定在拆除前搭设吊篮，使用吊篮运送脚手架材料，在23楼平台位置搭设满堂悬挑脚手架至挑檐以上2米位置，脚手架30米长，5米宽，16米高，周围满挂安全密目网另满挂白色安全网，悬挑底部满铺双层25mm木工板以防高处坠物，因此公寓人流量大，在大厅前搭设50米长，14米宽，6米高满堂脚手架，上铺设双层竹跳板及25mm木工板一层。临时通道设双层钢管支架，周围设醒目警示标志，脚手架满挂安全密目网等措施，拆除时，为保证自身及行人安全，我司使用吊篮进行转运等施工作业。制定如下施工方案，敬请贵企业领导专家予以评审以致感谢。二、编制根据：1建筑施工扣件式钢管脚手架安全技术规范JGJ130-（）2建筑工程施工安全技术中国建筑工业出版社，主编：刘嘉福3建筑构造设计规范(GB50010-)中国建筑工业出版社4建筑地基础设计规范（GB5007-）中国建筑工业出版社5建筑施工高处作业安全技术规范（JGJ80-91）中国建筑工业出版社6直缝电焊钢管（GB/T13793）7碳素构造钢(GB/T700)8钢管脚手架扣件(GB15831)三、施工工艺1、脚手架重要杆件及材料选用扣件式钢管脚手架重要构成构件有：立柱、纵向水平杆（大横杆）、横向水平杆（小横杆）、扣件、脚手板、剪刀撑（斜撑）、横向支撑（横向斜拉杆）、连墙件、纵向扫地杆，底座及垫板。材料选用483.5mm厚钢管；对扣件规定必须在螺栓拧紧扭力矩到达65N.m不得发生破坏。2、钢管：1)本工程中满堂架脚手架所用钢管必须符合Q235A级钢规定，规格采用4 83.5。2)所有钢管必须有质量合格证，进场必须有质量检查汇报，强度符合金属拉伸试验措施(GBT228)有关规定。3)钢管表面应平直光滑，不应有裂缝、结疤、分层、错位、硬弯、毛刺、压痕和深划痕。4)钢管外径、壁厚、端面等偏差，符合技术规范JGJ130-表8.1.5规定。5)新购置钢管必须先刷涂防锈漆，同步钢管上严禁打孔。3、扣件：1)本工程中采用锻铸铁制作扣件，其材质符合国标钢管脚手架扣件(GB15831)规定。2)采用扣件，在螺栓紧拧力矩达65 Nm时，不得发生破坏。3)扣件不得有裂纹、气孔；不适宜有缩松、砂眼等影响使用铸造缺陷；4)扣件与钢管贴合面必须严格整形，应保证与钢管扣紧时接触良好；5)扣件表面应进行防锈处理。4、底座及垫板：为了保证脚手架基础强度和平整度，外挑脚手架基底采用20工字钢间距一米二进行搭设，工字钢与室内连接，工字钢臂杆后端用钢管与柱等构造构件相固定，工字钢端头使用20钢丝绳与26层顶部相连接，工字钢底部采用6颗18化学锚栓进行加固处理，钢管连接用符合规定轧头，外架距墙0.2米。水平每隔4.5米设刚性拉结点，接结点上、下错位。脚手板用1米1.5米，从第二步起层层铺设。外架从用原则型密目网四面全封闭围护，搭接长度不小于0.4米,用二只轧头锚固,角度4560,上下持续、通顺.外架顶部四角设避雷装置.底部设置良好接地装置,接地电阻不不小于4欧姆。大厅前脚手架垫块采用20槽钢。四、脚手架设计及构造本工程外挑、大厅前钢管脚手架均采用满堂钢管扣件脚手架，立杆间距为1.20m；水平管步距为1.80米。立杆接长严禁搭接，必须采用对接扣件连接，相邻立杆对接接头不得在同步内，且对接接头沿竖向错开距离不适宜不不小于500mm，各接头中心距主节点不适宜不小于步距1/3。严禁将上段钢管立杆与下段钢管立杆错开固定在水平拉杆上。满堂架在外侧周圈应设由下自上竖向持续式剪刀撑；中间在纵横向应隔8m设由下至上竖向持续式剪刀撑，其宽度宜为6m，并在剪刀撑部位顶部、扫地杆处设置水平剪刀撑。剪刀撑杆件底部应与地面顶紧，夹角为4560。本架体最高处达16m，因此规定在纵横向相邻两竖向持续式剪刀撑之间增长之字斜撑，在有水平剪刀撑部位，应在每个剪刀撑中间处增长一道水平剪刀撑。 1、步高h确实定：各层步高取1.80m。 2、间距La确定： 由于纵横向剪刀撑安装需要，纵向间距同横向间距皆为1.2m。本工程根据工程实际状况，立杆间距采用1.5 m。 3、立柱构造规定：所有立柱接头均为采用对接扣件对接，对接还应符合如下规定：立杆上对接扣件应交错布置，两个相邻立杆接头在高度方向错开距离不应不不小于500mm；各接头中心距主节点距离不应不小于步距1/3。 4、纵向水平杆构造规定：（1）纵向水平杆设置在横向水平杆之上，并以直角扣件扣紧在横向水平杆上。（2）纵向水平杆长度一般不适宜不不小于3跨，并不不不小于6m 。（3）纵向水平杆采用对接扣件连接，不可采用搭接，对接接头应交错布置，不应设在同步、同跨内，相邻接头水平距离不应不不小于500mm，并应防止设在纵向水平杆跨中。 5、横向水平杆构造规定：满堂架横向水平杆两端采用直角扣件固定在立杆上，沿跨度方向两端中段应与混凝土柱拉结固定，形成刚性连接。扫地杆应采用直角扣件固定在距底座上皮180mm处立杆上，横向扫地杆亦采用直角扣件固定在紧靠纵向扫地杆下方立杆上。 6、剪刀撑与横向支撑构造规定：（1）每道剪刀撑跨越立杆根数宜在46根之间。每道剪刀撑宽度不应不不小于4跨，且不不不小于6m ,斜杆与地面倾角宜在45度60度之间。（2）由于本架体高度为16米，应按JGJ162-第6.2.4条第5条规定搭置剪刀撑。（3）剪刀撑斜杆接头必须采用搭接外，搭接长度不不不小于1米，且不少于2个扣件在离杆端不不不小于100MM处进行固定。（4）剪刀撑斜杆应用旋转扣件固定在与之相交横向水平杆伸出端或立柱上，旋转扣件中心线距主节点距离不应不小于150mm。 7、架体搭设脚手架搭设前，先选好立管，立管高度不得超过球节点面，搭设时按先后次序进行，在本工程最大搭设下水平管纵、横向设置十步，第一步距混凝土地面180cm（即扫地杆），第二步高度为1.8m第三步按1.8往上排，最终一步挑檐板底端控制高度并设置水平杆。竖向立管应垂直，横向拉管，须水平搭设，施工时要拉线，增设剪刀支撑见上述构造规定，在顶部要增长一道水平连接管，挑檐脚手架每层与框架柱拉结，顶层与内架拉结，保证整个架体稳固性并形成整体空间体系。满堂架支撑设置应符合下列规定：（1）满堂支架四边设持续式竖向剪刀撑；中间每隔8米应设置一套纵向剪刀撑组，边长为46米，剪刀撑底部应与地面顶紧，由底至顶持续设置；每套纵向剪刀撑组之间用之字斜撑相连。（2）满堂架剪刀撑设置至少一道。 8、脚手架基础构造规定：本架体挑檐部分直接支承在工字钢上，支承面承载力满足作为脚手架搭设基础规定。大厅前架体部分直接支承在混凝土地面上，支承面承载力满足作为脚手架搭设基础规定。 9、杆件搭设：1)搭设次序：按搭挑檐水平投影面在工字钢、砼地面纵向排设置杆按立杆底段铺设垫板放置扫地杆逐根树立立杆，随即与纵向扫地杆扣牢安装横向扫地杆，并与纵向扫地杆或立杆扣牢安装第一步大横杆(与各立杆扣牢) 安装第一步小横杆第二步大横杆第二步小横杆加设临时抛撑第三、第四步大横杆和小横杆设置连墙杆接立杆加设剪刀撑铺脚手板搭设护身栏杆2)脚手架支撑：架子在搭建过程中必须设置制支撑体系。支撑包括纵向支撑(剪刀撑)、横向支撑和水平支撑。 纵向支撑为了增强脚手架纵向稳定性和整体性，在脚手架纵向传力构造外侧隔一定距离沿高度由上而下持续设置纵向剪刀撑。水平支撑在顶层必须满铺2层脚手板及一层木工板，以保证脚手架顶端有足够横向水平刚度。3)连墙拉结件：为了保证脚手架整体稳定、防倾覆和抵御风力，必须要将脚手架连接在主体构造上（重要为四面框架柱）。其详细做法是:在本方案挑檐架体周围与框架柱拉结及与构造锚固，挑檐架与内架所有连接；大厅前架体周围均与框架柱拉结。 4)架子在搭设时注意事项：脚手架搭设每次搭设高度不超过相邻连杆件以上二步；开始搭设置杆时，应每隔6跨设置一根抛撑，直至连墙件安装稳定后，方可根据状况拆除；当搭至每层构造层时，搭设完该处立杆纵横向水平杆后，应立即与框架柱拉结。脚手架同一步纵向水平杆必须四面交圈，用直角扣件与内外角柱固定；剪刀撑应随立杆纵横向水平杆同步搭设，各斜杆下端均与支撑在垫块或垫板上；扣件螺栓用扳手拧紧，紧扭力矩不不不小于40NM，且不不小于65NM，对接扣件开口应朝上或朝内使用； 10、搭设注意事项：（1）板、底座应精确地放在定位线上，垫板必须铺放平、稳，不得悬空。（2）设置杆时，外径不相似钢管严禁混用，相邻立柱对接扣件不得在同一高度内，错开距离应符合构造规定。（3）封闭层脚手架同一步纵向水平杆必须四面交圈，用直角扣件，与内、外角柱固定。（4）剪刀撑随立柱、纵横向水平杆等同步搭设、剪刀撑扣件节点中心线距主节点距离不应不小于150mm。（5）对接扣件开口应朝上或朝内。各杆件端头伸出扣件盖板边缘长度不应不不小于100mm。（6）铺设脚手板时，应满铺、铺稳。脚手板探头应采用直径14#镀锌钢丝固定在支承杆上，在拐角、斜道平口处脚手板，应与横向水平杆连接可靠，以防止滑动。（7）杆和挡脚板，应搭设在外排立柱内侧，上栏杆上皮高度1.2m，中栏杆居中设置，挡脚板高度不应不不小于200mm。（8）本脚手架搭设完毕后，必须经甲方、监理验收后，方可投入使用。11脚手架拆除要点（1）、脚手架拆除要在脚手架施工均已完毕并经工程负责人认为不再需要脚手架时才可拆除。（2）脚手架顶部开始拆除，先自脚手架一端开始拆除顶部扶手与栏杆柱，再拆除脚手板，依次拆除栏杆、剪刀撑，脚手架与建筑物间联结杆不可提前拆除。拆除联结杆后，应立即组织人员将该处饰面修补完毕。 （3）、拆除脚手架警戒区，并有专人负责警戒，拆除脚手架前应将脚手架上留存材料、杂物等清理洁净。脚手架杆件与零配件，应按类分堆（扣件装入容器内），用塔吊吊下，严禁高空抛掷。拆下杆件与零件运到地面时，应随时按品种分规格堆放整洁，妥善保管，有损坏者予以维修和保养。12本脚手架使用封闭密网应封闭严密，不得有松空现象，用铁丝扎牢、扎紧，以防 止穿物伤人。四、脚手架拆除1、脚手架拆除前，要全面检查扣件连接、连结杆、支撑系统等与否符合构造规定。2、根据检查成果，补充完善本设计中拆除次序和措施，经项目部审核同意后，方准进行。3、由架子工程负责人进行拆除前安全检查，并作交底。4、上架前，先清除架上杂物及地面障碍物，在操作区域内设置警戒标志和围护，非操作人员一律不得进入操作区内，并派人看护。5、拆除时，必须由上而下逐层拆除，并遵照“后搭先拆”原则，严禁上下同步作业。连墙杆必须随脚手架拆除，严禁先拆连墙杆件整层或数层拆除后再拆脚手架，分段拆除高度不不小于2步，如遇特殊状况，应增设连墙杆件。6、当脚手架拆至下部最终一根长立杆高度（6米）时，应先在合适位置搭设临时抛撑，加固后，再拆连墙杆。7、脚手架拆卸时，严禁将任何杆件从上往下抛掷楼面。在楼层部位放置在楼层上，离开楼层时用绳子往下系。8、当拆除杆件所有运到地面后，及时清理、检查、整修与保养，然后按照规格品种随时码放在指定位置，码放成堆、整洁。五、吊篮布置措施1、吊篮平面布置确定吊篮沿建筑物周围布置完全布置状况我司采用6台4米长吊篮进行同步施工。实际安装时，吊篮详细安装位置、平台长度以及吊篮数量和时间先后等，需结合下述原因因地制宜：第一、施工作业面及施工工艺需要；第二、施工单位根据材料组织、劳动力安排和施工进度状况作出详细规定；第三、吊篮安装可操作性。2、吊篮悬吊平台内侧与建筑物间隙为1545cm，在挑板位置间隙应合适小某些，以尽量满足完毕墙面施工需要。在采光井、空调板及其他挑板位置，若已装吊篮不能完全满足作业面规定，则可通过吊篮移位到达作业面规定。3、由于屋顶有高女儿墙构造，而吊篮悬挂支架自身调整高度不不小于1.8米，因此在高度不小于1.8米女儿墙部位，需在屋面搭设钢管脚手架，作为吊篮悬挂支架支撑平台，同步作为吊篮安装人员操作平台。六、安装程序1、安装流程转运材料组装悬挂机构钢构造件压放配重块安装并垂放镀锌钢丝绳组装平台安装提高机安全锁安装电器系统自检并确认部件安装对完整试运行提高机运行正常验收合格，交付使用2、吊篮悬挂系统安装将悬挂机构零部件转运到屋面上。拼装悬挂系统三节臂杆（前臂、中臂和后臂），连接部位装好销轴及开口销，拧紧连接螺栓。调整前臂伸出女儿墙长度a，在保证吊篮运行与建筑物所需空隙前提下，满足悬吊平台靠近建筑物一侧与墙间隙为1545cm。墙上凸出挑板状况最大不适宜超过75cm。后支架臂杆前端前支点ba女儿墙F悬吊平台平衡配重G注：a、b、F、G关系详第十节。使拼装后悬挂臂杆前支点和后支点之间距离b为臂杆悬挑长度a两倍以上。压放平衡配重规定，每个支架平衡重重量500kg，每台1000kg。在屋顶构架部位吊篮悬挂系统锚固措施。用（直径8.3）钢丝绳穿入后支点处臂杆螺栓孔，将臂杆与构造梁缠绕数圈并固定在一起，调整钢丝绳预受力绷紧，用三个10mm绳夹固定，绳夹间距10-12cm，钢丝绳自由端长12cm以上。安装提高钢丝绳和安全钢丝绳。分别将提高钢丝绳和安全钢丝绳绕过绳轮后安装三个钢丝绳夹，绳夹间距12-14cm，绳夹滑鞍压在工作段上，非工作段长度10-12cm。检查确认钢丝绳绳夹紧固可靠，再将固定钢丝绳绳轮与悬挂前臂耳板穿上连接销轴，开口销尾部叉开。钢丝绳绳夹螺栓拧紧扭力矩应到达6065Nm。分别将提高钢丝绳和安全钢丝绳沿外墙缓慢放下。4、组装悬吊平台。根据项目部指定详细位置确定所需吊篮平台长度进行组装。平台组件不应有歪斜、扭曲及严重锈蚀等缺陷，连接件必须齐全、紧固可靠。5、将安全锁及提高机安装就位，装好定位销，拧紧所有连接螺栓。6、设置独立救生绳。救生绳固定在建筑构造上，从吊篮内侧沿外墙放下。七、吊篮验收1、在安装过程中，工人班组对每一道工序进行自检，确认合格再继续下一道工序。检查并确认电气线路接线对、平台及悬挂支架各连接件齐全可靠。点动控制箱按钮，检查电器元件、电机及制动器工作与否正常。检查安全锁锁绳及松绳工作与否正常。2、吊篮安装完毕，先经安装班组检查和试运转调试，经吊篮管理人员检查合格后，再告知项目部管理人员及有关人员进行检查验收。按照国标高处作业吊篮GB19155及有关规定，对吊篮所有零部件及连接状况等进行检查，并对吊篮进行运转试验，检查葫芦及安全装置工作状况。经验收合格后，项目部代表及有关人员在吊篮安装验收表上签字确认。八、吊篮拆卸1、吊篮拆卸过程与安装过程恰好相反，先装后拆，后装先拆。2、吊篮拆卸重要流程是：降落悬吊平台着地钢丝绳完全松弛卸载 拆卸钢丝绳拆除电气系统解体平台取平衡重解体悬挂支架材料清理3、拆卸过程注意事项：（1）必须按工作流程进行拆卸，尤其注意平台未落地且钢丝绳未完全卸载之前，严禁进行平衡重拆除。（2）拆卸过程工具及配件等任何物件，均不得抛掷，尤其注意钢丝绳、电缆拆除时不得抛扔，而必须用结实麻绳拽住，从高处缓慢放松，或收上屋面再转运下地。（3）拆卸作业对应下方应设置警示标志，专人负责监护。（4）吊篮上部所有材料拆卸后均应放置平稳，不得靠墙立放或斜放或于临边放置。（5）拆卸过程中，放钢丝绳、转运材料，必须尤其注意保护建筑物成品（如墙面、楼地面、雨水管等），采用可靠措施防止碰撞、擦挂损坏。九、施工组织措施：项目部成立脚手架搭设安全领导小组，设组长一人，副组长一人，组员三人。详细分工如下：组长：负责脚手架搭设所需资源配置，协调。副组长：负责脚手架工程技术交底、技术指导、过程监督，按规范原则组织验收。组员：义务安全员负责脚手架搭设指导，安全教育、过程控制、参与验收。组员：作业队安全员负责脚手架搭设过程控制，对参与搭设人员进行安全教育、安全监督、安全检查、过程控制、参与验收。组员：架子工班长负责贯彻架子搭设方案，执行技术、安全交底、人员组织、全过程控制、参与验收指导。十、安全措施1、搭设前，对参与搭设人员进行安全技术交底，向他们讲明安全操作事项和安全规定及工艺规定。2、参与搭设人员进入现场，必须戴好安全帽，系挂好安全带，操作前，先检查脚手板铺设与否平整，有无探头板出现。3、在搭设区域，认真做好围护工作，并派人进行看守，非作业人员杜绝进入作业区内。4、搭设人员必须是通过按现行国标特种作业安全技术考核管理规则（GB5306）考核合格专业架子工。上架人员必须进行定期体检，合格者方可上架作业。5、脚手架在使用前，必须经项目部领导、安全员、架子工等有关人员共同进行验收合格后方能使用。6、作业层用安全密目网和小眼安全网（20mm20mm眼）所有围护并设置1.2 米高防护栏杆，操作面严禁堆放杂物。7、施工层荷载必须符合设计规定，不得超载，不得将模板支架、缆风绳和砼输送管等固定在脚手架上，严禁悬挂起重设备。8、常常对脚手架进行检查和维护1）定期（每两个星期）对脚手架进行一次检查，检查杆件设轩和连接，连墙杆、防坠、防倾装置与否有效、支撑、门洞桁架等构造与否符合规定；扣件螺栓与否松动；安全防护措施与否符合规定；与否超载等。2）安全人员不定期地进行巡查，检查杆件与否松动，安全防护网与否破损，架板接头部位与否移动和松动。3）对检查中出现问题必须做到及时地定人、定期间进行整改。9、在脚手架有效期间，严禁拆除主节点处纵、横向水平杆，纵横向扫地杆、连结杆。10、当施工完毕后，脚手架拆除期间，严格按照规范规定进行拆除。拆除时注意如下几点：1）搭脚手架前，首先对拆除人员进行安全技术交底，对佩戴安全帽和安全带。2）地面设置围栏和警戒标志，派专人看守，严禁非操作人员入内。3）杜绝将架上物件向下抛扔，用绳结下放或接放在所在构造层层面上，然后运用塔吊或物料提高机往下运送。4）遇有四级或四级以上大风和大雨、大雪时，必须停止拆卸。5）拆除完毕后，必须及时清理现场，将脚手架杆件入库或堆码整洁。
