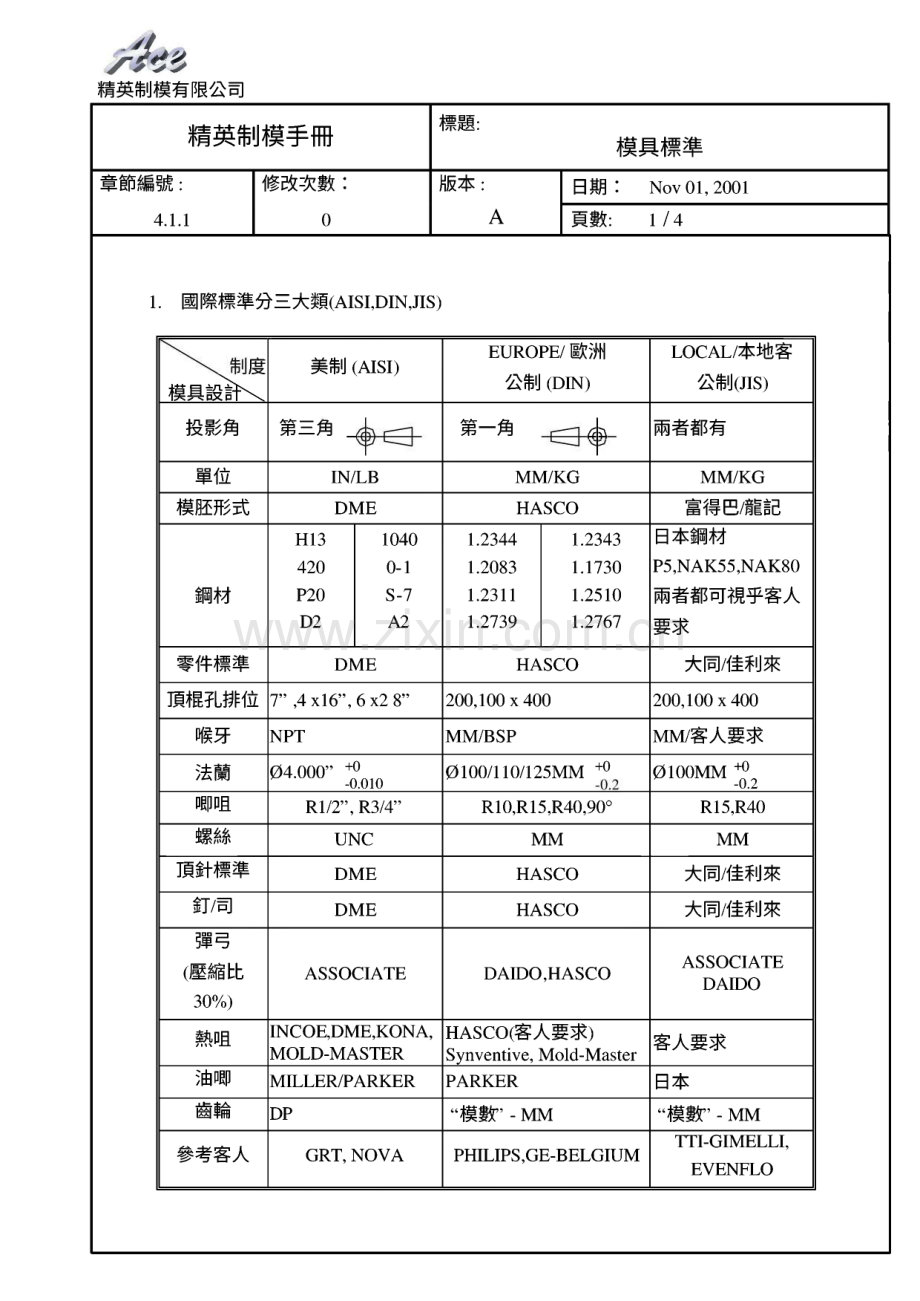

力精英制模有限公司精英制模手冊標題:模具標準章節編號:4.1.1修改次數:0版本:A日期:Nov 01,2001頁數:1/41.國際標準分三大類(AISLDINJIS)度模具黯、美制(AISI)EUROPE/歐洲 公制(DIN)LOCAL/本地客 公制(JIS)投影角A-Ar .弟二角 tA-A-4.弟一角 兩者都有 亠 単位IN/LBMM/KGMM/KG模胚形式DMEHASCO富得巴/龍記鋼材H13 420 P20 D21040 0-1 S-7 A21.23441.20831.23111.27391.23431.17301.25101.2767日本鋼材P5,NAK55,NAK80 兩者都可視乎客人 要求零件標準DMEHASCO大同/佳利來頂棍孔排位7”,4x10,6x2 8”200,100 x400200,100 x400喉牙NPTMM/BSPMM/客人要求法蘭04.00+0-0.0100100/110/125MM+001OOMM 咒-U.Z唧咀Rl/2,R3/4R10,R15,R40,90R15,R40螺絲UNCMMMM頂針標準DMEHASCO大同/佳利來釘/司DMEHASCO大同/佳利來彈弓(壓縮比 30%)ASSOCIATEDAIDO,HASCOASSOCIATE DAIDO熱咀INCOE,DME,KONA,MOLD-MASTERHASCO(客人要求)Synventive,Mold-Master客人要求油唧MILLER/PARKERPARKER日本齒輪DP“模数”-MM“模数”-MM參考客人GRT,NOVAPHILIPS,GE-BELGIUMTTLGIMELLI,EVENFLO精英制模有限公司精英制模手冊標題:模具標準章節編號:修改次數:版本:日期:Nov 01,20014.1.1 0A頁數:2/4模具類別:模具類別以美國SPI-SPE為標準分下列各類.101類模（SPI-SPE標準!,000,000啤或以上,長期精密生產模）1.需要詳細模具結構圖.2.模胚材料硬度最低為280BN.DME#2鋼/4140鋼）3.有膠位的內模件鋼材一定要見硬至4850HRC.其餘零件如行位,壓鎖,壓條等亦應為硬件.4.頂針板要有導柱.5.行位要有硬片.6.如有需求的話,上模,下模及行位要有溫度控制.7.所有運水道,建議採用無電浸鎳或用420不銹鋼做模板.這樣可防止生銹及清理垃圾.8.需要直身鎖或斜鎖.-.102類模.（不超過!,000,000啤,大量生産模具.）1.需要詳細模具結構圖.2.模胚材料硬度最低為280BHN.DME#2鋼/4140鋼）3.有膠位的內模件鋼材要見硬至最低4852HRC,其餘有用的零件亦應同一處理.4.建議採用直身鎖或斜鎖.5.下列項目可能或不需要.視乎最終生產數量而定.建議報價時如採用下列項目要檢查清楚是否需要:A.頂針板導柱.B,行位硬片.C.電鍍運水孔.D,電鍍模腔.三.103類模（少於500,000啤,中量生產模.）1.需要詳細模具結構圖.2.模胚材料硬度最小為!65BHN.DME#!鋼/1040鋼）3.內模鋼材為P20(2832HRC)或高硬度(3638HRC).4.其餘要求視乎需要而定.四.104類模（少於100,000啤,少量生產模）1.需要模具結構圖.2,模胚材料P20 2832HRC 可用軟鋼或鋁.1040鋼）3.內模件可用鋁,軟鋼或其它認可金屬.4.其餘要求視乎需要而定.五.105類模.（少於500啤,首辦模或試驗模）1.可用鋁鑄鐵或環氧樹脂或任何材料只要有足夠強度可生產最少測試數量便可。也精英制模有限公司精英制模手冊標題:模具標準章節編號:修改次數:版本:日期:Nov 01,20014.1.10A頁數:3/4一般模具類別:1.兩板模(2 PLATE MOLD)兩板模又稱單一分型面模,是注塑模中最簡單的种,它以分型面為界將整個模具分為兩部分:動模和定模.一部分型腔在動模;一部分型腔在定模.主流道在定模;分流道開設在分型面上.開 模后,制品和流道留在動模,動模部分設有頂出系統.(圖1.1)其它模具都是兩板模的發展.2二FLE M口圖!.12.三板模或細水口模(3 PLATE MOLD,PIN-POINT GATE MOLD)有兩個分型面將模具分成三部分,比兩板模增加了澆口板,适用于制品的四周不準有澆口痕跡 的場合,這种模具采用點澆,所以叫細水口模.這种模具結构相應复雜些.啟動動力用山打螺絲 或拉板.(圖1.2)3-PLATE MOLD圖1.2力精英制模有限公司精英制模手冊標題:模具標準章節編號:修改次數:版本:日期:Nov 01,20014.1.10A頁數:4/43.熱流道模 HOT RUNNER MANIFOLD 借助加熱裝置使澆注系統中的塑料不會凝固,也不會隨制品脫模,所以又稱無流道模.优點:（圖!.3 1 無廢料2 可降低注射壓,可以采用多腔模3 可縮短成型周期4 提高制品的質品适合熱流道模塑料的特點:1 塑料的熔融溫度范圍較寬,低溫時,流動性好;高溫時,具有較好的熱穩定性.2 對壓力敏感,不加壓不流動,但施加壓時即可流動.3 比熱小,易熔融,又易冷卻.4 導熱性好,以便在模具中很快冷卻.可用熱流道的塑料有:PE,PE,ABS,POM,PC,HIPS,PS我們現在常用的熱流道有兩种:1 加熱流道模（圖1.3 2 絕熱流道模（圖1.4 圖1.3圖1.44.硬模（THROUGHLY HARDEN 44HRC 以上）内模件所采用的鋼材,買回來后需要進行熱處理,如淬火滲碳,才能達到使用要求,這樣的注塑 模叫硬模.如内模件采用H13鋼,420鋼,S7鋼.5.軟模 PRE-HARDENED 44HRC 以下）内模件所采用的鋼材,買回來后不需要進行熱處理,就能達到使用要求,這樣的注塑模叫軟模.如内模件采用P20鋼,王牌,420H鋼,NAK80,鋁,鍍銅。4精英制模有限公司精英制模手冊標題:制模一般名稱章節編號:修改次數:版本:日期:Nov 01,20014.1.20A頁數:1/3圖紙一般名稱工模一般名稱DATE CODE日期印LOCATION RING法蘭/定位圈RETURN PIN回針DATUM基準SPRUE BUSHING唧咀（澆 套）EJECTOR PIN頂針ALIGNMENT垂直SIDE LOCK直身鎖BLADE EJECTOR扁頂BINDING夾緊TAPER LOCK啤把鎖/斜度 鎖FLOATINGCORE/PLATE浮哥/板CAVITY(CAV.)模腔PLUG喉塞PRE-LOADED預壓COLOR顏色JIFFY CONNECTOR喉咀NITRIDED氣氮CORNER/OUTSIDERADIUS外轉角“CT RING/SEAL RING膠圈/膠令/密封圈TUFFTRIDED液氮DETAIL詳圖BAFFLE隔水片EDM火花電蝕DRAFT(DFT.)出模角度SUPPORT PILLAR撐頭CNC電腦數控加工DWG NO.圖紙編號KNOCKOUT HOLE頂棍孔INSULATEDPLATE隔熱板ENGRAVE雕字INSERT內模玉/內模 件THERMOCOUPLE(TC)溫度感應器FILLET/INSIDE RADIUS(R)內轉角SUB-INSERT細鑲件HOTNOZZLE/BUSHING熱咀FINISH光潔度RUNNER BAR水口鐵HYDRAULICMOTOR油壓馬達FLUSH平凹BUBBLER TUBE運水通LATCH-LOK扣雞GATE入水位SLIDE行位/滑板SHOULDERSCREW限位螺絲KISS-OFF枕位碰穿CAM PIN斜邊釘STRIPPER PLATE推板LOGO商喷WEARPLATE墊片/硬片EARLY RETURN早回裝置MATERIAL(MAT L)膠料JAW壓鎖WIRE CUT線切割OPENING穿孔GIB線條GUIDE PIN BUSHING導套PART NO.(P/N)產品編號SLIDE RETAINER行位夾GUIDED EJECTOR(E.G)針板導柱RAISED凸高BALL PLUNGER彈弓波子/彈 簧鋼珠CORE PIN哥針/鑲針REFERENCE(REF.)參考SPRING彈弓/彈簧REVISION(REV.)修正HYDRAULICCYLINDER油唧筒SHRINKAGE FACTOR縮水率SPUR GEAR直齒輪SHUT OFF/(S/O)擦位RACK天梯/齒條RECESSED凹入BEARING啤令倬由承TEXTURE皮紋HEATER發熱線/炮仗TITLE/PART NAME產品名稱PROBE角雷TOLERANCE(TOL.)公差CONNECTOR接頭TYPICAL(TYP.)類型LIMIT SWITCH拮制VENTING疏氣用F氣GUIDE PIN/LEADER PIN導柱UNDERCUT(U CUT)倒扣EJECTOR SLEEVE司筒WALL THICKNESS膠位厚度ANGLE LIFTER斜頂4精英制模有限公司精英制模手冊標題:制模一般名稱章節編號:修改次數:版本:日期:Nov 01,20014.1.20A頁數:2/31.倒扣位(UNDERCUT-6U CUT)成型零件從制品中脫出的方向与開模方向不一致,有一定夾角.這种位置不能按正常方式脫 模,如制品側壁的通孔,側凹凸台等,就是倒扣位對于制品外部的倒扣位可采用行位成型.如圖2.1:對于制品內部的倒扣位可采用斜頂成型或內行位.如圖2.223(圖 2.1)(B 2.4)2.浮模芯(FLOATING CORE)浮芯适用于兩種情況:如圖2.4.1)制品很深,而脫模角很小,為了便于脫模,不損坏制品,可以采用浮芯結构.2)制品有很小倒扣位,又不便于采用行位及斜頂結构,且膠料有一定彈性.制品隨浮芯頂出,倒扣位發生彈性變形,被強行頂出.設計浮芯結构時,要考慮浮芯的限位和复 位.浮芯可為圓形或方形的,如圖2.5:圓的為一些較深的柱或骨出模有問題.浮芯可以抵消部分阻.如成品有内倒扣的,可藉浮芯把外邊分离,然后靠頂針繼續頂時成 品發生彈性變形使倒扣位可出模.圖2.5下模浮芯(二)4精英制模有限公司精英制模手冊標題:制模一般名稱章節編號:修改次數:版本:日期:Nov 01,20014.1.20A頁數:3/33.彈上模,即前模板可浮動(FLOATING A PLATE)(如圖2.6)模具上特殊結构,要求動定模先不分開,而定模先分型模板分開有一定的順次.又如行位和 斜導柱都在前模的,要先分開定模,抽出行位,可采用彈弓彈開上模.可以是整塊或一件鑲件的.成品很深的而側邊有倒扣位(如圖2.6),要加限位螺絲,要加彈弓保証前模分開,加扣雞把 前后模鎖著直至前模之倒扣抽离才分開,細彈芯可兩邊做凸邊當管位用;大彈芯可做斜導 柱當管位用.4.山打螺絲,限位螺絲(STRIPPER BOLT)山打螺絲,其主要作用就是限位,如三板模中使用可以代替拉板,減小所占空間.規格取光身 直徑及長度,螺紋大小与光身尺寸不同,例1/2山打螺絲,牙為3/8.5.法蘭(定位圈)(LOCATION RING)對于模具來說,法蘭,定位圈是同一种零件,只是叫法不同而已.定位圈,定位作用,它便于將模具安装在啤机上,保証啤机爐咀与模具唧咀同心.定位圈,外徑 常 AISI 03.990”或 DIN 099.8 MM.6.行位,滑塊,抽芯(SLIDE,SIDE CORE,SIDE CAM)當制品的側壁有通孔,側凹,凸台,阻礙制品從模具中脫出來.必須將這些成型零件制成活動型 芯,將活動型芯從制品中抽出來,就叫抽芯.根据抽芯動力來源不同,可將抽芯机构分為行位抽芯(斜導柱抽芯),滑塊抽芯和液壓抽芯.7.壓條,線條(GIB)壓條薪是線條.只是稱呼不同.它的作用是用于固定活動芯塊,對活動芯塊起導向作用.4精英制模有限公司標準圖紙，紙質為80gm wt，有下列五款標準尺寸:精英制模手冊標題:圖紙尺寸章節編號:修改次數:版本:日期:Nov 01,20014.1.30A頁數:1/2A0:45.733”X 31.840”Al:31.840X 22.86”A2:22.860”X 15.920”A3:15.92”XU.430”A4:H.430”X7.96”注意事項:1.用圖紙盡量少.每次都要檢查能否節約紙張,因為假如原稿多了一張圖紙,在每次复印時,就 等于花多了一張紙的費用及打印時間並增加寄圖紙的重量.2.圖紙數量如超過兩張,圖紙之張數盡可能由左至右或由上至下編上.方便找尋.如不可能,可 在圖紙處把第几張用大字標注.如下圖3.1:123546圖3.1精英制模有限公司精英制模手冊標題:圖紙尺寸章節編號:修改次數:版本:日期:Nov 01,20014.1.30A頁數:2/2更改欄尺寸分類尺寸 a X bc（最寛）b（最長）A045.25 X31.50.5無限A131.5X22.625A222.625 X 15.75A311.31 X 15.75A47.875 X 11.31ACE MOLD CO.LTD?有關檔案名稱標題欄精英制模有限公司1.為方便把圖檔分類，所以圖檔必須統一取名方法，方法如下:精英制模手冊標題:電腦圖檔名稱章節編號:修改次數:版本:日期:Nov 01,20014.1.40A頁數:1/21234-01-lLhdwg代表圖紙更新編號 Rev.No.代表模圖的種類 A.L.P.M.D 註解 代表同一套模中的第幾個圖檔 代表第幾套模代表模具編號註解:模圖的種類代號ALPZMD圖形類形（中）裝配圖草圖成品圖 Ace 圖）成品圖（客圖）模胚圖散件圖圖形類形（英）ASSEMBLYLAYOUTPRODUCTPRODUCTMOLD BASEDETAIL2.如要傳回香港,無論大小必須要壓縮圖檔:2.I 有兩種壓縮圖檔方法:2.1.I 在WINDOWS環境下用WINZIP壓縮轉為ZIP檔.例如:123411A1.DWG-123411A1.ZIP2.1.2 在DOS環境下用ARJ壓縮成后轉為EXE圖檔.舉例如下:ARJ A-JE-JT 123411Al 123411Al.DWG-欲壓縮的圖-壓縮后名稱-檢查壓縮后的檔案是否沒有問題,為正常.-把圖檔轉為EXE形式,自動复-壓縮指令-壓縮軟件指令如壓縮正常,會生成另一個名為123411A1.EXE文件;打開時只需鍵入!23411A1.BP EXE 左邊所有數字及符號.它會自動釋放出名為!23411A1.DWG文件.力精英制模有限公司精英制模手冊標題:電腦圖檔名稱章節編號:修改次數:4.1.4 0版本:A日期:Nov 01,2001頁數:2/23.每次每個壓縮檔案要獨立處理,不要用一個名稱包含所有圖檔,因為其他人不能直接知道到 底壓縮檔案內有几個圖及什么圖.并且假如壓縮檔案損坏時,內藏的圖不能完全放出,分開獨 立處理就不會全部坏掉.4.存盤(SAVE)1.存盤前要在Autocad里用“Purge”指令,把多余的圖素取消,減小圖檔容量.2.如用PURGE指令后,發覺檔案容量還是很大,則需要用WBLOCK指令,把整張圖變成塊,再重新存盤.假如沒有大改善,就沒有其它方法.3.一般模圖檔案大小為400K至800K左右為正常.如超過1.4M為不正常,除非成品圖為線 框圖或很多复線.4.存盤時,要把圖形放回螢幕中間及盡量大,即用ZOOM EXTENT指令.并將所有圖層設為 ON,UNLOCK,THAW.4精英制模有限公司精英制模手冊標題:標題欄章節編號:修改次數:版本:日期:Nov 01,20014.1.50A頁數:1/11.所有圖紙都必須有標題欄。2.標題欄的所有資料要清楚及正确,如未清楚或欠資料應填上、?問號，特別是縮水率.3.日期及修改次數,每次有改動都要修正更改辦本.要保証FILE NAME及時間一致.4.如超過一張圖紙的,紙張數量及第几張要寫清楚.如果是用COPY指令的,一定要記住改.5.如超過一款成品,資料要寫清楚.例:PART NAMEPART/REV.CAV.COVER TOPCOVER BOTTEM12345/A54321/A2、模腔數量要分開寫,不能寫成4/2+4,因為這樣不清楚.5.如超過一個人製作一批模圖,所有資料要統一,包括字高.顏色.寫法等.6.有部分客人要求換回他們的標題欄的公司名稱,必須更改,需更改用客人公司名稱要留意。圖紙標題欄:圖5.1註解:草圖/初圖由工程人員簽署，而完成圖由設計部經理簽署。*膠料:代表除了商品名稱之外,必須有原材料名稱.例:ABS(CYCCLAC T),PPS(RYTCH,ABS(TERBURN 949T)等*縮水率:歐洲使用.X%;而美制使用1.oor/i N力精英制模有限公司精英制模手冊標題:材料單章節編號:修改次數:版本:日期:Nov 01,20014.1.60A頁數:1/11.2.3.4.所有零件編號應按順序排列,不應該無規律隨意亂排.假若有漏標或新加,取消零件,原來已定的編號不需重新編排,直接排上就可以.所有鋼材名稱要連STL 一齊寫.如1040 STL,H13 STL如為公制模,材料編號要跟歐洲模或DIN標準.如為美國模跟AISI標準名稱.如表6.1:表6.1AISI N0-1 STL1.2510 STLH13 STL1.2344 STLP20 STL1.2311 STL420SS STL1.2083 STL1040 STL1.1730 STLH GH HRD P20 STL1.2711 STLAISI NS7 STLD2 STL1.2379 STLA2 STL1.2363 STLHll STL1.2344 STL420H STL1.2316 STLW STL1.2388 STL所有尺寸規定由小至大及用分數形式.如:7/8 X 1-1/2 X 3-1/2如為帶分數的,中間要加短線分清楚.如:7/8 X 1-1/2 X 3-1/26.唧咀,頂針等尺寸應寫細頭直徑及長度DI X L.如圖6.1:圖6.1如:03/4 X 2-3/8 或 01.0 X 2-3/87.如需要零件圖時,材料單旁邊要加多一項注明.如圖6.2:8.對于標准件,標示零件之公稱尺寸或者編號.必須跟供應商之編號.圖6.26EJECTION PINDME01/8X81NEDC-25/5LOCATING RING1040 STL04X17/32 L14，口 RINGSTDI.D.7/16Xl/16d2DME/EQUIV33CAVITY BLOCKP0 STL10-1/2X7-1/4X2-1/41HRC28-3232CORE BLOCKP20 SVL10-1/2X7-1/4X2-1/21HRC28-321MOLD BASEtte-srL22-1/2X11-7/8X11-3/41 snSHEETVNDESCRIPTIONMATERIALSIZEQTYREMARK一生!=5ACE MOLD CO.r3.CUEWTP阳r HAHE?PART MU/REV.?CAM1M3LP ND.?呼?ISKET?IF?1巧|7，0 1、加向8迎顺圖注明4精英制模有限公司精英制模手冊標題:模具資料章節編號:4.1.7修改次數:0版本:A日期:Nov 01,2001頁數:1/1每套模具都必須在模胚上顯示該模具的資料，而模圖上也必須印有該資料於模胚上的顯示形 式，模圖上顯示模具資料的方式有兩種:第一種（打字喷於模胚）：1.依照客人要求決定資料內容、尺寸、位置,一般在模頂,個別要求另加字喷在向人那邊.2,字體的尺寸一般有1/，1/2.但還需考慮模胚實際大小.3.打字內容跟客人要求,如無要求,跟ACE規格如下.CO.:PART NAME:PART NO./REV.:MOLD WEIGHT:MADE IN_4.如成品超過一件時,PART NAME及PART NO.打法如下：PART NAME PART NO./REV.COVER TOP 12345/ACOVER BOTTOM 54321/A第二種:（釘字牌於模胚）字牌尺寸及安裝方法可參考 4.2.30%THIS MOLD IS THE PROPERTY DF：MOLD NDi_ Asset No _PART NAMEi_PART ND_ CAV：_EJECTDR STRDKE_SIDEi_ WEIGHT*_ MADE BY Ace mold co.Ltd,.金模具資料牌4精英制模有限公司為了便於修改成品圖，使用AUTOCAD顏色和層規定如下:精英制模手冊標題:成品圖標準章節編號:修改次數:版本:日期:Nov 01,20014.1.80A頁數:1/3兩口.層名顏色A/T A A線型名稱ATFTTdT TO線型形式成.PMAGENTACONTINOUS尺寸:DIMGREENCONTINOUS圖框:LABELYELLOWCONTINOUS剖面線:HATCHGREENCONTINOUS/剖切線:SECTARWHITEPHI2.為了將成品的結构形狀表達得正確、清晰、完整，便於看圖和設計模具，成品要有以下視 圖.(注:主視圖為成品面部,后視圖為成品底部.)2.1)主視圖,X,Y的向切圖,后視圖(簡單成品)主視圖,左、右、上、俯視圖,后視圖,X,Y方向及其它方向的切圖(复雜成品)2.2)局部放大圖(視需要,如超聲線,司角柱,倒扣位.)2.3)至少要有兩個以上立体圖,一個從內看,另一個從外邊看.3.成品圖盡量以!:!的比例放置,如要放大成品,同時要在圖框中增加1:1的視圖;4.標注尺寸採用的單位當客戶要求模圖用英制(INCH),則成品圖用英制(INCH);若模圖用公制(MM),則成品圖用公 制(MM);如未知要求,則要問客人.5.圖框中尺寸的字體尺寸:高度:0.125”(3MM)6.標注尺寸時採用的精確度:角度採用一位小數:X.X(deg.)公制採用二位小數:X.XX(mm)英制採用四位小數:X.XXXX,(in)7.標注尺寸的基准:平面圖7.!如果是對稱的,用兩條中心線做基準,同時加注基準符號,如圖8.1:7.2如果只有一軸對稱,另軸不對稱;如有柱位,就以柱中為基準,如圖8.2 如沒柱位,檢查外形那邊是直線,作為基準,如圖8.3:多精英制模有限公司精英制模手冊標題:成品圖標準章節編號:4.1.8修改次數:0版本:日期:Nov 01,2001A 頁數:2/37.3 如兩軸都不對稱,選柱位或直邊做基準,如圖8.4及圖8.5:切圖:以成品的分模線為基準,同時加注基準符號.如圖8.6:說明:如工程師要求以工程圖為准,即成品基准与模圖中成品基准重合.8.標注尺寸:基本要求:正确、完全、清晰、合理。8.I 首先要標注成品整体尺寸.（最長,最寬,最高）（圖8.8 8.2 應將尺寸盡量標注在視圖外面,以免尺寸線,尺寸數字与視圖的輪廓線相交.（圖8.8 8.3 同心圓柱的直徑尺寸最好標注在非圓視圖上.8.4 相互平行的尺寸,應按大小順序排列,小尺寸在內,大尺寸在外,并使它們的尺寸數字錯 開.8.5 尺寸線要布置整齊,盡量布置在几條線上,相關尺寸最好布置在一條線上.對尺寸密集 地方,放大標注,以免產生誤解.（圖8.8 8.6 成品中的重要定位尺寸,如孔,骨,槽等要直接從基準標出.（圖8.5 8.7 所有結构要有定位,定形尺寸,對於孔,骨,槽的定位尺寸要以中心線為準.如圖8.7:8.8 所有圓,及對稱結构,要加注中心線.（圖8.7 8.9 在標注切圖尺寸,為了清晰,明了,整潔,內外尺寸要分別標注在兩側.如圖8.8:精英制模有限公司精英制模手冊標題:成品圖標準章節編號:修改次數:版本:日期:Nov 01,20014.1.80A頁數:3/39.所有圖紙必須要填寫標題欄.（參考4.1.5 10.制作電腦成品圖之目的及注意事項10.1當客人沒有提供成品電腦圖檔而只提供圖紙時.10.1.1 如要劃電腦模圖,則必須重新抄上此成品圖.10.1.2 客人提供的電腦圖是未按比例或有許多錯誤的.10.1.3 有時某些成品圖希望能用電腦圖存檔.或者交給工廠作模.使用這時我們要求 能完全一樣地將圖紙轉成電腦圖檔公司現在是用電腦存檔,所有圖必須有電 腦圖檔,包括:工程部.設計部.工場.10.2確定此成品圖經發出後有何用途.10.2.1 如果是工廠做模用.或者要求CAD FILE存檔,則必須完全照圖紙抄正,包括文 字,尺寸等.10.2.2 如果僅為畫模圖用,則應該根據模圖對成品之要求,確定至少要求兩個平面圖（要依分模線而定）.及兩個方向之切圖.同時可確定有鑲件,司筒,芯針等結構的 位置.10.3審核客人之成品圖紙:10.3.1 公制/英制（MM/INCH 10.3.2 比例（SCALE 10.3.3 投影方法 PROJECT 10.3.4 成品名稱 PART NAME 10.3.5 成品號/版本號 PART NO./REV.10.3.6 成品形狀,尤為與模結構有關之位置,骨位,膠厚,柱位,倒扣位 在此,是應該初步考慮單個成品之模具基本結構.譬如分模線,細鑲件,頂針,扁 頂同筒,斜頂布位,入水.而不應該僅為劃成品而畫成品圖.10.3.7 一旦發現原圖紙有錯誤或者有疑問,必須向工程師及時提出.同時考慮模具結 構時,有可能需要修改成品形狀的.這種情況也可及早提出.因時間關係,工程 人員也不一定能詳細了解成品結構.10.3.8 至於成品尺寸是否正確或足夠.只有到繪制詳圖時才能發覺.4精英制模有限公司精英制模手冊標題:草圖設計要求章節編號:修改次數:版本:日期:Nov 01,20014.1.90A頁數:1/21.先要了解成品到底是什么形狀:是圓的或方的,分形面是平的,斜的,彎的 或高低級的,有沒有行位或斜頂,有沒有 深骨或深柱等.2.決定分形面位置:1 先考慮能否做平的分形面,部分位置 可能有夾線,要問客人能否接受.2 如不能做平,考慮做斜,彎的或高低級.3 成品會否藕前模.3.決定那些位置做鑲件:1 深骨位或薄片位,因打光及疏气困難,所 以要鑲.2 有些位置加工困難或為薄鋼料易斷的,如做鑲件,使加工方便或維修容易.CORE PIN4.決定頂針位置:1 可參考附圖位置.2 是否足夠及平均分布?3 因為運水問題部分頂針可能要移位.多精英制模有限公司精英制模手冊標題:草圖設計要求章節編號:4.1.9修改次數:0版本:日期:Nov 01,2001A 頁數:2/25.決定運水位置:1 盡量放在膠位底或旁邊.2 如直接運水不成可考慮加散熱針,水塘 或用鍍銅鑲件,運水通等.3 必要時,頂針可移位.4 熱量最多地方.6.決定內模件大小:當第2至第5項都有基本概念時,應可決定 內模大小.1 成品盡可能分中,不要偏心,以免出錯.2 超過一件成品B寺,成品之定位應取整 數,均以英制”2位數XXCT為基數（除 配合分數外）3 闊度應取7/8尾,就開料加工后之尺寸 長度可取整數或半寸.4 歐洲模以HASCO為標準.7.決定模胚大小:當第6項決定后,再按實際情況檢查有沒有 行位,油缸,熱流道等便可決定模胚大小.注:1 公司要求設計部每一個人（包括經理,組 長,繪圖員）都依上述七個步驟設計草圖.2 上述七個步驟原則上是徒手畫及加上1:1 的成品圖把有關的東西畫上.就是不需 運用圖台或電腦,也不需很整齊,只要清 楚方法就可以.3 這樣做法是使有關人員要了解成品及模 具要求,倘若中間發現有什么問題或不清 楚的可即時問客人,以減小在設計部來回 修改的時間.8.如超過一件成品時,假如不完全表示時,最低限度把模件畫出來,以免客人誤會只做只.精英制模有限公司精英制模手冊標題:模胚圖標準章節編號:修改次數:版本:日期:Nov 01,20014.1.100A頁數:1/101.模胚圖內容:（參考第710頁）1.!模板（上模,下模,凳仔,頂針板,頂針底板,碼模板）1.2 G.P.Guide Pin 及 B.S.Bushing 1.3 G.P.下方之螺絲.1.4 模板間連接螺絲.1.5 管釘.1.6 E.G.Ejector Guide 及中托司.1.7 R.P.Return Pin（彈弓不用畫）.1.8 垃圾釘或垃圾條.1.9 頂針板螺絲.1.10 撬模坑（每塊板之間四個角位,包括針板之間）.1.11 G.P.Guide Pin 下方之疏气坑.1.12 吊模孔,碼模坑.1.13 鑲件彳亍位,鏈雞,直身鎖,長方形啤把鎖以及其它較大的腔.1.14 尺寸（包括平面圖坐標,板厚,零件大小及數量,精腔尺寸公差,吊模孔位置,撬模坑尺寸）.1.15 各塊模板之鋼材名稱2.視圖安排2.1 兩個平面圖,一個切圖.（模胚結构較复雜,可适當加切圖表示其形狀尺寸）平面圖直接從模 圖中COPY出來,切圖使用原短切圖.（即帶凳仔之切圖）補齊R.P，E.G.吊模孔（虛線圖）精 腔等.2.2 整個模胚圖按1:1，畫出尺寸按1:1標示.所用圖框名稱為“LABELS”應放在LABEL圖 層（內含必要之中文字,可以直接調用）.3.注意事項3.1 通常將名為LABELS的圖框加進來後,再放大到某一倍數X,以使1:1之模胚圖能放入此 圖框中,但將會用A4圖紙縮小打印,為使打印出來清晰,要求在此模胚圖中的文字（包括所 用的字,尺寸文字（有LTSCALE控制）,坐標尺寸）,在正常情況基礎上再放大X倍.打印時 在PLOT指令對話框中輸入縮小比例1:X即可.LABELS放大后,其内的字基本上大小差不多,當然對于中文字,筆畫較多,可大些所有文 字采用黃色YELLOW.例:畫模圖時,標坐標文字高.100,畫模胚圖時,將LABLES放大4倍,才能將模胚圖放下,那 麼在標坐標前,要設定字高.100 x4=.400,這樣縮小打印時,圖紙上坐標文字高是.100。4精英制模有限公司精英制模手冊標題:模胚圖標準章節編號:修改次數:版本:日期:Nov 01,20014.1.100A頁數:2/103.2 平面圖相應位置,用文字說明此腔深度.（一律從P.L.面算起,而不要采用相對腔深）及公差.3.3 平面圖之坐標,對于模腔零件位置,每一組零件需標示其中一個的X.Y位置,（因一般是做 成對稱的）G.P.由于一個是OFFSET的,故需標示兩個位置.3.4 在切圖上,用指引線標示各零件之大小,個數.如有足夠位置,可以直接將原已有之文字放 大也可,如:E.G,G.P.等.標明每塊板之材料.3.5 在平面上如模胚較大而引致縮小很多才能用A4打印時,要另加文字說明哪是S-l,S-2,S-3 等.3.6 用指引線標示出撬模坑（含針板撬模坑）尺寸（平面圖上）.3.7 在平面（上,下模）中,某合适的角上用指引線指明此角為加工基 DATUM,同時為X,Y 兩方向基.3.8 因時間關系,有些草圖中模胚零件象征性畫出其中4個,而按標應該加多一些螺絲,回針 的,或者有些零件与其他零件相互影響。對于以上之問題,開模胚圖時,有責任提出并解 決,加多零件,位置取整數。3.9 吊模孔,除中小模12”闊的頂針板,頂針壓板需在凳仔方向加兩個吊模孔外,其余模板盡量 四邊都有,對大模之凳仔要求在外側中心有吊模孔.小型模具 7 X 7 X）或150 LBS以下的模具只需在向上及下的方向有吊模孔。4.模胚材料（參考4.2.2#1 STL:全王牌 1040 STLQ318HRC#2 STL:除凳仔,下模底板、頂針面板、頂針壓板外，其余模板采用P20 STL HRC28-32 （當K.O.有搭牙而無ADAPTER時,頂針壓板則用P20 STL#3 STL:同#2 STL旦 A,B 板為 P20 STL PRE-HARD（高質 P20 STL 3236HRC#7 STL:A,B板及所有有運水之模板皆為420H STL不鋪鋼（3234HRC.4精英制模有限公司精英制模手冊標題:模胚圖標準章節編號:修改次數:版本:日期:Nov 01,20014.1.100A頁數:3/105,模胚圖需加上模胚制式;美制(AISI).公制(DIN.HASCO).公制(JIS.DAIDO)及其它(混合式).如果模胚標明是美制,模胚上之配件必須跟隨為全美制,包括螺絲及管釘.(如附圖)ACE MOLD CO.LTD.5/FTEL.2487G282 FAX，24817504ATTN.TEhSHIRG DESTIN,JDB N0,：1690-02MATERIALS P-20 十DATE：|REV.1SHEET 1 OF 4BVN.BYCHKD BYiAFRVD BYiDO NOT SCALE:DRAWING麴(AISI)飾(DIN HASCD)口公制(JISi DAIDD)口其它(混合式)6.除特別標注外,精腔公差定為_温:,或一温半精腔公差定為或-*1nm光潔度與精腔樣,只是公差不同.-.020-.50mm粗腔公差定為-.10”或25mm-.160”-4.0mm7.所有腔如平面轉角R小於5/16或8mm的,工場要自己番工跟細.8.尢其是垃圾釘;在遇到混合式時必須加以標明.公司常用之垃圾釘有”精英標準一直徑1(25.4mm)x 0.189(4.80mm)及 HASCO-Dia.l8mm 或 28mm x 3mm.精英標準垃圾釘;遇 到美制模時平杯螺絲用10#-24.公制模胚時用5mm.9.所有電腦圖均為參考用,如果電腦圖是可以給模胚廠加工及自行取數,此電腦檔案必須 得到工程人員之簽署及寫上該檔案名稱及版本.4精英制模有限公司精英制模手冊標題:模胚圖標準章節編號:4.1.10修改次數:0版本:A日期:Nov 01,2001頁數:4/1010.模胚圖上要加工的腔（參考第5及6頁）10.1 上.下模方形主鑲件腔.（見附圖）10.2.直身鎖,直身鎖尺寸為1.499”38.08 及1.999”50.78 及2.999”76.18mm.公差為 0.001”0.02mm（見附圖）10.3.圓形啤把鎖腔,公差為十窯（+公mm（見附圖）-.0000-.00mm10.4.方形啤把鎖腔.（見附圖）10.5.計數器腔 PROGRESSIVE.（見附圖）10.6.法蘭孔尺寸表示為3.992”公差為（:黑:,）及公制法蘭孔尺寸為 100.00mm,公差為+-mm（Hasco Std.F8.見附圖）+.03mm10.7.唧咀腔.（見附圖）10.8.頂棍孔,頂針板接頂棍牙孔不做.（見附圖）10.9.回針彈弓孔.（見附圖）10.10.撐頭孔連螺絲避空孔,（見附圖）,如模具尺寸小於8 X 12”或撐頭位置未定,則撐頭孔不做.10.11.下模行位腔（包括壓條.硬片）.（見附圖）10.12.上模行位避空腔.（見附圖）10.13.上模壓鎖腔.（見附圖）10.14.行位斜邊很長,模板上避空位.（見附圖）10.15.熱流道板腔.（見附圖）10.16.熱咀避空腔.（見附圖）10.17.牙條及齒輪腔.（見附圖）10.18.圓形主鑲件腔（非搓牙模）,必須，加注明”A-B，板齊撥孔.（見附圖）10.19.圓形主鑲件腔（搓牙模）.（見附圖）10.20.頂針板兩邊有蓋板的,埋蓋板的淺腔.（見附圖）10.21.客人商喷向上方向已定可做藏腔.（見附圖）10.22.招牌位.（見附圖）10.23.面積小過1 X 1 1/2”以下的腔不做（見附圖）.10.24.所有腔底圓角需在平面圖標明,特別是些只有單邊腔底圓:10.25.深淺不同的模腔其圓角交接形成的薄鋼料需注明是否應留一10.26.工程人員如有上述以外的腔要做,請於申請單上說明.次號精半精粗1*2*3*4*5*6*7*8*9*10*11*12*13*14*15*16*17*18*19*20*21*22*角之行位腔.（見附圖）卜.（見附圖）多精英制模有限公司精英制模手冊標題:模胚圖標準章節編號:修改次數:版本:日期:Nov 01,20014.1.100A頁數:5/10離下樓精英制模有限公司上模下模/%多精英制模有限公司精英制模手冊標題:模胚圖標準章節編號:修改次數:版本:日期:Nov 01,20014.1.100A頁數:7/10模胚圖參考:口美制（MSP I 1 iI：N：HASCO 二屮貼山 箕七百若大ACE MOLD CO.LTD.lATTN.TOSHJPGDCS UMJOB ND 1 xxxx-xxMATERIAL P-2Q-|DATE JUN 29,01 1RZ 1SHEET 2 OF 4D3N BY|CHKZD BY 1APRVD 0YtDO NOT SCALE DRAWINGTDP(X4)力
