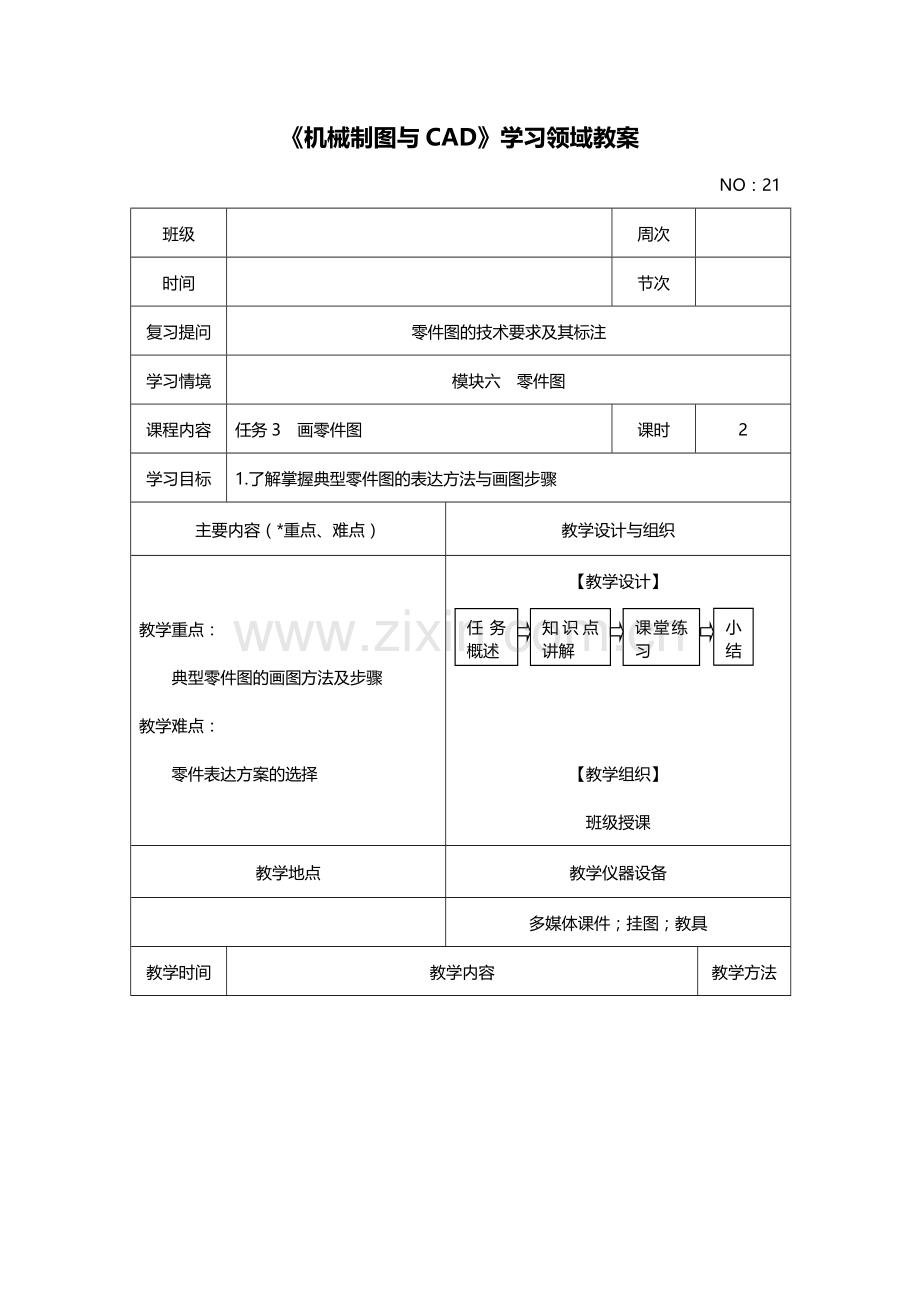

1、机械制图与CAD学习领域教案NO:21班级周次时间节次复习提问零件图的技术要求及其标注学习情境模块六 零件图课程内容任务3 画零件图课时2学习目标1.了解掌握典型零件图的表达方法与画图步骤主要内容(*重点、难点)教学设计与组织教学重点:典型零件图的画图方法及步骤教学难点:零件表达方案的选择【教学设计】小结课堂练习知识点讲解任务概述【教学组织】班级授课教学地点教学仪器设备多媒体课件;挂图;教具教学时间教学内容教学方法45分钟1.零件图表达方案的选择1.1主视图的选择选择主视图就是确定零件的摆放位置和形成主视图的投射方向。选择主视图应遵从以下原则:(1)形状特征原则 主视图要能充分表达组成零件的各

2、个形体之间的相互位置和主要形体的形状、结构。(2)工作位置原则 主视图要能反映零件在机器中的工作位置,即图形方向和零件工作位置方向相一致。(3)加工位置原则 主视图要能反映零件在主要加工工序中的位置,即图形方向和主要的加工位置方向一致。(4)在具体确定一个零件的主视图时,要结合零件的种类和结构特点,综合考虑上述原则。(5)其次主视图的选择还应兼顾其他视图的选择,以及整体布局的合理性。 1.2其他视图的选择其他视图用来补充表达主视图没能表达清楚的形状和结构。选择其他视图时应注意以下几点:(1)视图数量要恰当。在表达完整、清晰的前提下,应使图形数量尽可能少,方便画图和读图。(2)表达目的要明确。各

3、个视图的表达要有侧重,互相补充,表达内容尽量不重复。(3)表达方法灵活多样。根据结构特点和表达需要合理选择视图、剖视图、断面图、局部放大图,尽可能采用省略、简化画法等。2.典型零件的表达方法零件的种类很多,结构形状也千差万别。但根据结构、用途、加工工艺等特点,常见零件分为轴套类、轮盘类、叉架类、箱体类四类典型零件。2.1轴套类零件结构特点:轴类零件如图5-70所示,一般由大小不同的同轴回转体(如圆柱、圆锥)组成,常有倒角、倒圆、退刀槽、砂轮越程槽、键槽、花键、螺纹、销孔、中心孔等结构,尺寸参数多数已标准化。图5-70 轴类零件常见结构这类零件工作和加工时一般轴线处于水平方向,所以画主视图时也常

4、将轴线水平放置。画法:(1)轴类零件一般为实心件,故主视图多采用不剖或局部剖视图,尺寸较长时可用断开画法;对其上的沟槽、孔常采用移出断面图或局部放大图。(2)套类零件一般是空心件,主视图多采用剖视图(全剖、半剖或局部剖)表达,并绘出圆的视图。22轮盘类零件结构特点:轮盘类零件主体部分多为回转体,其上常有均布的孔、肋、槽和齿及轴孔、键槽等结构。画法:轮盘类零件的主要回转面和端面在车床上加工,故其主视图的选择与轴套类零件相同,即也按加工位置,将轴线水平安放来画主视图。这类零件多为空心件,通常选投影为非圆的视图作主视图,并多用剖视图来表达,如图71所示。图5-71 泵盖零件图轮盘类零件一般需两个视图

5、表达。当图形对称时,可用局部视图表达。未能表达清楚的其他局部结构形状,可用断面图或局部视图表达。2.3叉架类零件结构特点:叉架类零件包括各种用途的叉杆和支架零件。此类零件形状不规则,外形比较复杂,常有弯曲或倾斜结构,还有肋、孔、板、凸台、凹坑等结构。画法:叉架类零件多按工作(安装)位置选择主视图,投射方向尽量反映形状特征。主视图常采用剖视图。叉架类通常需要两个或两个以上的视图进行表达,倾斜结构常用向视图、局部视图、斜剖视图、断面图等表达。图5-72 支架表示法2.3箱体类零件结构特点:箱体类零件一般起承托、容纳、定位、密封和保护等作用,多为铸件,为空腔件,具有复杂的内、外形状和结构。此类零件多

6、有轴孔、螺孔、安装孔、凸台、凹坑、肋板、铸造圆角、拔模斜度等结构,表面交线(过渡线)较多。画法:箱体类零件由于结构复杂,加工工序多,主视图多按工作位置或主要表面的加工位置放置,并常采用各种剖视图表达主要结构。箱体类零件由于内外结构、形状都较复杂,常需三个或三个以上的视图表达。其余尚未表达清楚的局部结构可用局部视图、断面图等表达。图5-73 阀体表示法讲授法15分钟3.画图方法与步骤3.1确定合理的表达方案(1)分析零件。分析零件的结构和工艺,了解零件的功能及装配,确定零件的类型。(2)确定主视图。以形状特征原则为主,兼顾加工位置原则和工作位置原则。(3)确定其他视图的数量和表达方法。一般地,零

7、件的表达方案并非唯一,可多拟定几个方案,进行对比,选择出最佳方案。3.2确定图幅、比例。3.3画中心线,作图基准线,合理布图。3.4运用形体分析法,从主视图开始,先画主要轮廓线,再画细节,同时注意投影关系。3.5标注尺寸及技术要求。3.6检查、描深,填写标题栏。拓展内容:实际工作中,常需根据实际零件,通过对其结构和尺寸的测绘,再分析确定表达方案,绘制出零件图,称零件测绘。零件测绘时,一般需先画零件草图(徒手绘图),再根据整理后的零件草图画零件工作图(零件图)。零件草图上应具有零件图的所有内容,其绘图方法和步骤与上述零件图的绘制相同。讲授法归纳法25分钟课堂练习:零件图画法练习内容:习题集相关作业练习法辅导答疑法5分钟课堂小结实践中,能够根据零件的结构特点进行分类,再参照典型零件的表达方法进行图样的绘制能起到事半功倍的效果,也就是说形态各异的零件其表达方法有一定的规律可循,只有善于总结和分类,才能找到有效解决问题的相对捷径。综述法教研室主任签名累计课时2

展开阅读全文
