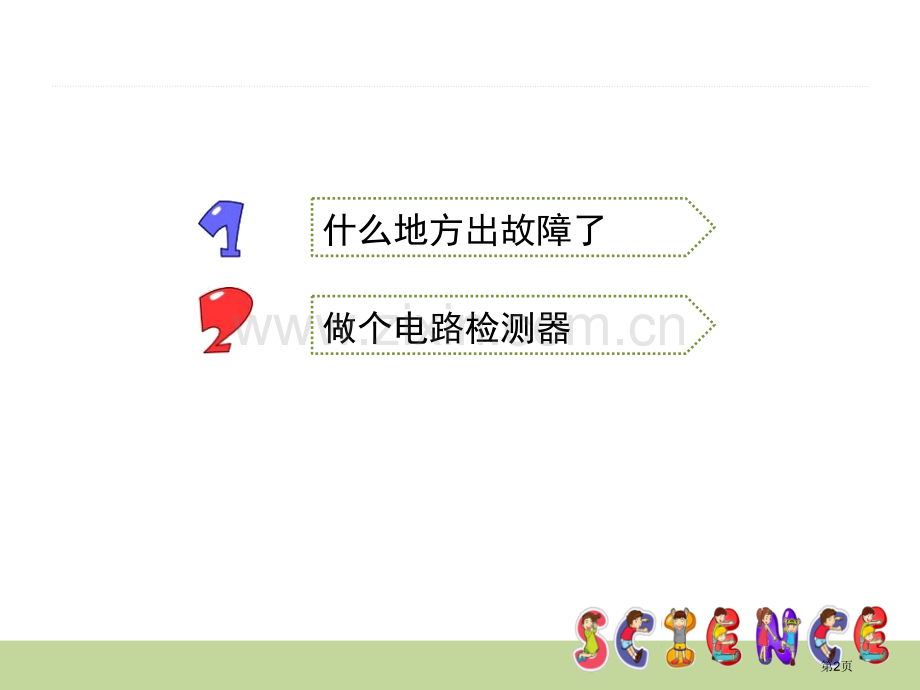

电路出故障了第1页什么地方出故障了做个电路检测器第2页什么地方出故障了回顾：小灯泡发光条件是什么？电流从电池一端经导线流出，经过小灯泡，回到电池另一端，形成一个完整回路，小灯泡就会发光。假如电路中某个电器元件出了故障，小灯泡还能亮吗？第3页什么地方出故障了小灯泡不亮了，是电路中哪一部分出了故障，使电流中止了呢？造成小灯泡不亮原因l可能小灯泡坏了。l灯座松了，没有连接上。l导线里面断了。l小开关连接松了，没有连接上。l电池没有电了。l电池盒连接松了。l可能电池正负极接反了 第4页PPT模板： 中材料，看看小灯泡是否能亮。l检测法：用电路检测器检测电路中故障。第5页PPT模板： 把完好电路中灯座上一根导线头拆下来，再连上另外一根导线，这就是我们“电路检测器”了。第6页PPT模板： 原理：连接到没故障地方，小灯泡就亮；连接到有故障地方，小灯泡就不亮。检测头1.检测导线2.检测灯泡3.检测电池第7页PPT模板： 发光。2.用两个检测头分别接触电路中可能出故障元件两个连 接点，看检测器灯泡是不是发光。3.为了试验准确性，重复检测一次并及时统计。第8页PPT模板： 电线2灯座灯泡电池其它原因：我们发觉:电路中有处故障,是出故障了，使电流中止，灯泡不亮。第9页PPT模板：
