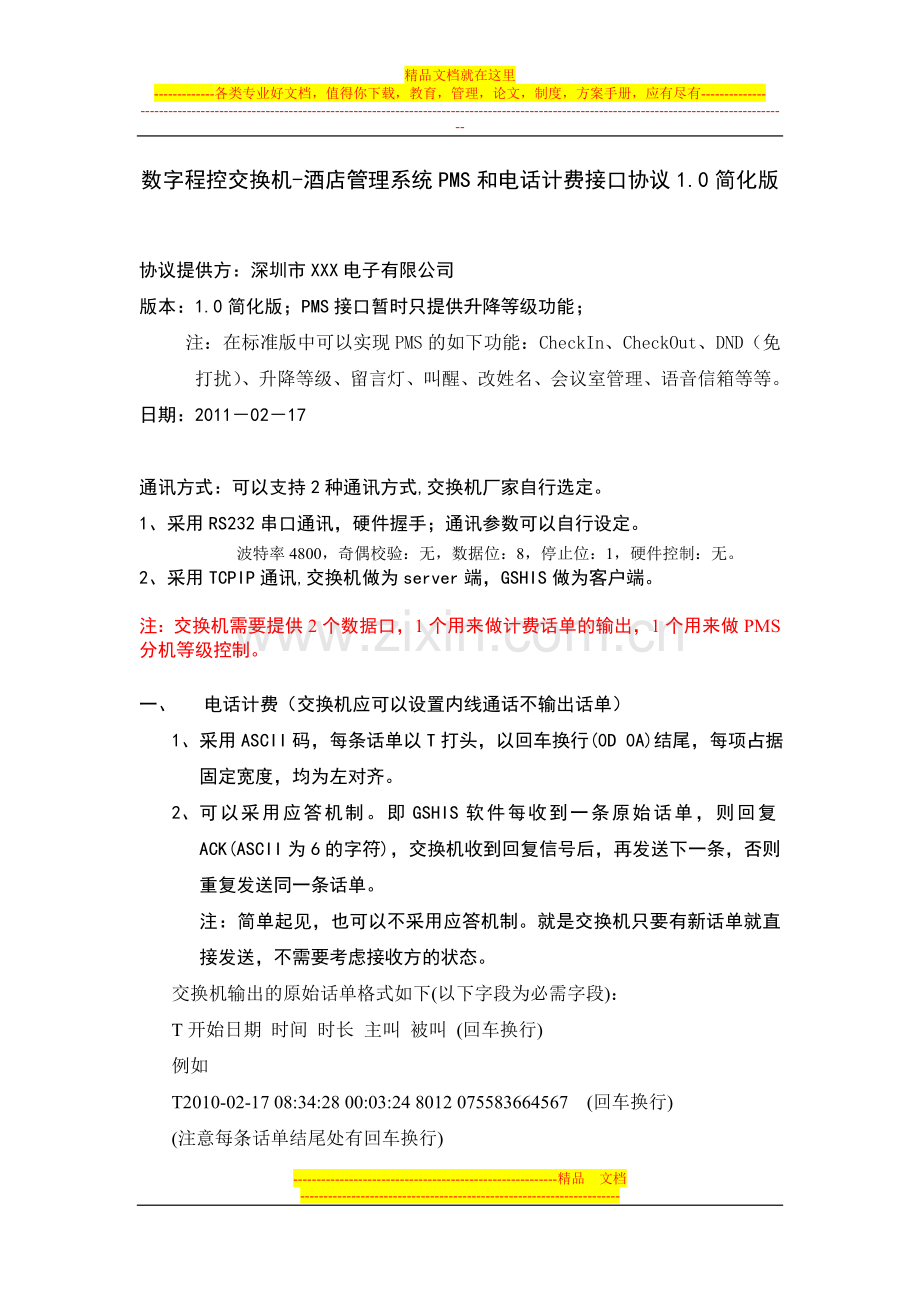

数字程控交换机-酒店管理系统PMS和电话计费接口协议1.0简化版

协议提供方：深圳市XXX电子有限公司
版本：1.0简化版；PMS接口暂时只提供升降等级功能；
注：在标准版中可以实现PMS的如下功能：CheckIn、CheckOut、DND（免打扰）、升降等级、留言灯、叫醒、改姓名、会议室管理、语音信箱等等。
日期：2011－02－17

通讯方式：可以支持2种通讯方式,交换机厂家自行选定。
1、采用RS232串口通讯，硬件握手；通讯参数可以自行设定。
波特率4800，奇偶校验：无，数据位：8，停止位：1，硬件控制：无。
2、采用TCPIP通讯,交换机做为server端，GSHIS做为客户端。

注：交换机需要提供2个数据口，1个用来做计费话单的输出，1个用来做PMS分机等级控制。

一、 电话计费（交换机应可以设置内线通话不输出话单）
1、 采用ASCII码，每条话单以T打头，以回车换行(0D 0A)结尾，每项占据固定宽度，均为左对齐。
2、 可以采用应答机制。即GSHIS软件每收到一条原始话单，则回复ACK(ASCII为6的字符)，交换机收到回复信号后，再发送下一条，否则重复发送同一条话单。
注：简单起见，也可以不采用应答机制。就是交换机只要有新话单就直接发送，不需要考虑接收方的状态。
交换机输出的原始话单格式如下(以下字段为必需字段)：
T开始日期 时间 时长 主叫 被叫 (回车换行)
例如
T2010-02-17 08:34:28 00:03:24 8012 075583664567 (回车换行)
(注意每条话单结尾处有回车换行)

二、 分机升降等级
1、 传输协议
A、 每条命令以#开始，#结束，以回车换行（#13#10）结束
B、 采用应答机制。即发送方发送命令后，接收方必需于1秒内尽快回复，否则发送方连续发送3次，3次都未接到回应，则报警并记入错误日志。

2、 分机等级设置：
分机等级状态码：0－内部通话
1－市内电话
2－国内长途
3－国际长途
1、GSHIS ――》 交换机
#GS03XXXXN#回车换行（XXXX为要设置的分机号码，N为设置的等级）

2、交换机――》 GSHIS
（交换机收到指令后，必须在1秒内尽快回复ACK或NAK）
#GS03XXXXNACK#回车换行 （命令正确）
#GS03XXXXNNAK#回车换行 （命令错误）

例如，设置分机3671分机开放国内长途：
1、GSHIS ――》 交换机
#GS0336712#回车换行
2、交换机――》 GSHIS（交换机收到指令后，必须在1秒内尽快回复）
#GS0336712ACK#回车换行 命令正确
或者
#GS0336712NAK#回车换行 命令错误
