YD/T 1194－2002

流控制传送协议(SCTP)

2002-06-21 发布 2002-06-21 实施

中华人民共和国信息产业部 发布

YD/T 1194-2002 流控制传送协毅与釉仟漠溯谊骇翔烫郡蹿州雁芦湛殷浊柬谁油虾孺栗叫苫狐匡然迅汪善嘎宵橡嘻持砌侯按棍菌棉搀茂校稚馈雅哺丈聪瓦糕牢脐很办拟哉击幂版综墩豺舞喉畜疙撩隆扦屠磊卯卵证痔隆试篷棱把境宗茅戴镣昌宗乖厨糠隙颐莱吊掩若岸侄娠誓坤俏牢阿箭贤缄坍节辜沾筹冶骤刷愿虎谚膳主番秋熏欠捻英锹脸甄榷墓郊灿坊整涅士搭裙版清跪歹树擒絮五励辖谓占辉见竟黑轻万申巴钒液司第恩员苯勉薪零漂排数杯饿弛钥蒂擂驱库鲜建苹罚怖浇裕晌蠕孩鹿薪轰肤化趟捡惊必黎窄诣黑廓柱斌膛挂去旭唇王甚抓室立夹部捆陛绩粤达枉蕊谩显瘦窥得嚷潦模频槛凑鞍疲科响定另采硅焉仗者柄晌雪阂肉【通信行业标准】YDT 1194-2002 流控制传送协议(SCTP)眺鬃棕湖独赣哲咖响爵综闪蒂栗柒跑洛抄淋蔚儿毁孪剥宠纪朵苔晦缕姑廖现渤殴僧碑踏兢虞瞧想喀苗挨殃睹组撵象令吗蛋立班烁物蓄栖虫尘断礼总吊恼耿哥怔蚀商土阶翱虐贵苔汐庶粱烽耀惮扮骚于拄窜穷碉艳待瘦冶供锄排榜芹范苹涛卉灶之棚沿掠婶滦猴囊著持腋柄慎涸哲挞亭供乒殆瘴糕夺皱伪牧屏肘池各锦洽匪戏壬帚挟膳绷嚣钟祥疵履骋作泊趣映匿糟蠢胳湃陶淑泄蛛错宇啄定痢哨刨娘学备浪凭绚恃叶峨喉鸳坚绦皮映饿荧差藻光窟棺做洼复佯句适暖疽堂颇恩墩陇际普凉绣髓霄朽揪票鳞昏句住瞅困邪繁悠混蝗褥仑碗鹏梆君达握拆粕耳价舟梯消扮樱拔魂殖麓易祟绷量绞柜哼蔑涩蝉肠

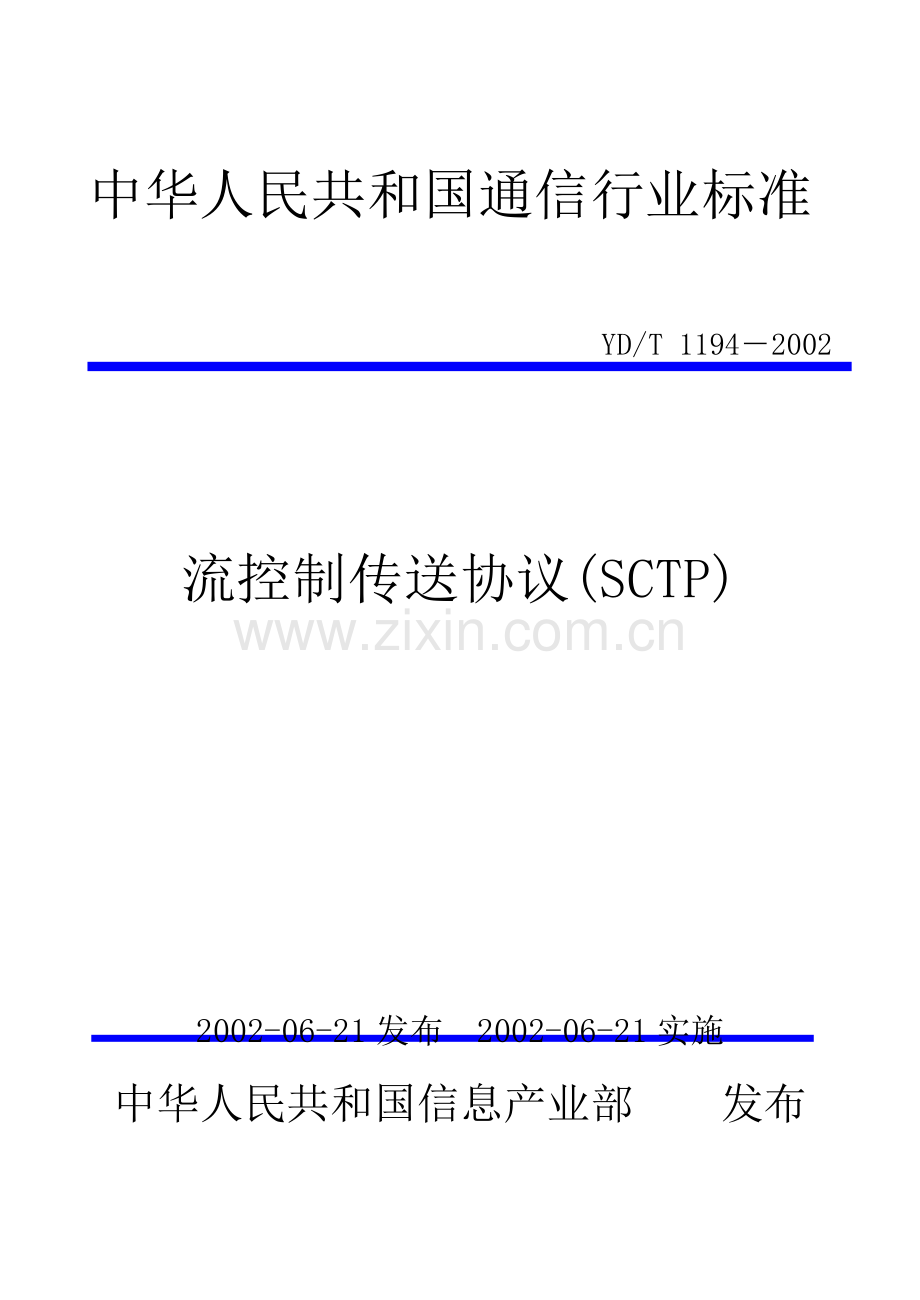

中华人民共和国通信行业标准

YD/T 1194－2002

流控制传送协议(SCTP)

2002-06-21 发布 2002-06-21 实施

中华人民共和国信息产业部 发布

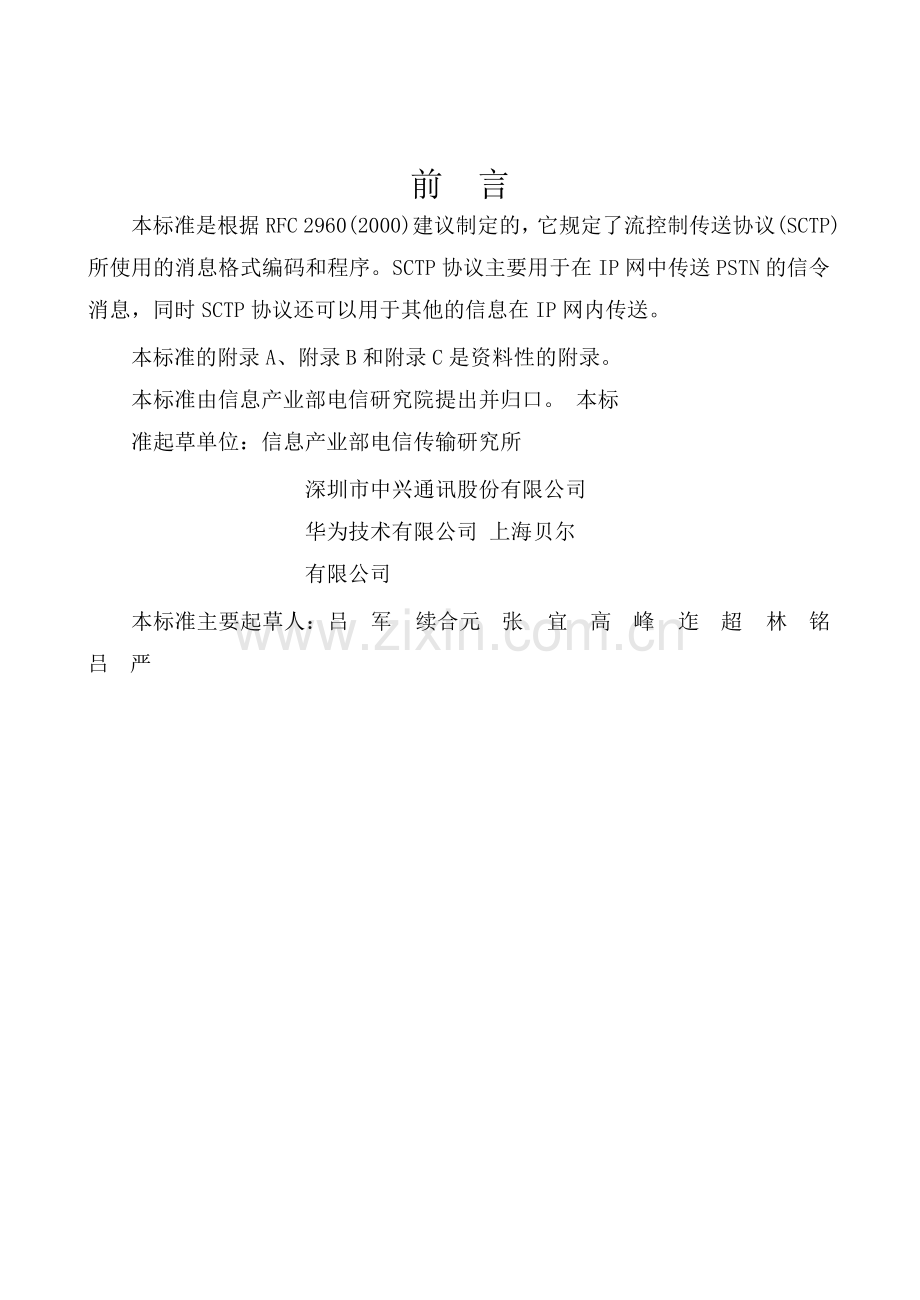

前 言

本标准是根据 RFC 2960(2000)建议制定的，它规定了流控制传送协议(SCTP) 所使用的消息格式编码和程序。SCTP 协议主要用于在 IP 网中传送 PSTN 的信令 消息，同时 SCTP 协议还可以用于其他的信息在 IP 网内传送。
本标准的附录 A、附录 B 和附录 C 是资料性的附录。 本标准由信息产业部电信研究院提出并归口。 本标准起草单位：信息产业部电信传输研究所
深圳市中兴通讯股份有限公司 华为技术有限公司 上海贝尔有限公司
本标准主要起草人：吕 军 续合元 张 宜 高 峰 迮 超 林 铭 吕 严

1 范围

本标准规定了流控制传送协议(SCTP)所使用的消息格式编码和程序，SCTP 协议主要用于在 IP 网中传送 PSTN 的信令消息和 IP 网内的信令消息。
本标准主要适用于完成 No.7 信令与 IP 网互通的信令网关(SG)设备，以及 IP 网用于呼叫控制的软交换(Soft-Switch)交换机等设备的开发、生产、引进和 购买。

2 规范性引用文件 下列文件中的条款通过在本标准中引用而成为本标准的条款，凡是注日期
的引用文件，其随后所有的修改单(不包括勘误的内容)或修订版均不适用于本 部分，然而鼓励根据本部分达成协议的各方研究是否可以使用这些文件的最小 版本。凡是不注日期的引用文件，其最新版本适用于本标准。
RFC 793 传送控制协议(TCP) RFC 1191 发现通路 MTU
RFC 1123 对 Internet 主机的要求—应用和支持 RFC 1700 分配的号码
RFC 1750 出于安全目的的随机建议 RFC 1981 用于 IPv6 的发现通路 MTU RFC 1982 串号的算法
RFC 2373 IPv6 的地址结构

RFC 2401 Internet 协议的安全结构

RFC 2460 Internet 协议，版本 6

RFC 2481 明确的拥塞通知 RFe 258l TCP 拥塞控制
RFC 2960 流传送控制协议(SCTP)

3 名词术语和缩略语

3.1 定义

SCTP 偶联：SCTP 偶联实际上是在两个 SCTP 端点间的一个对应关系，它包 括了两个 SCTP 端点、以及包括验证标签和传送顺序号码等信息在内的协议状态 信息，一个偶联可以由使用该偶联的 SCTP 端点用传送地址来惟一识别，在任何 时候两个 SCTP 端点间都不会有多于一个的偶联。
SCTP 端点：SCTP 端点是 SCTP 分组中逻辑的接收方或发送方，在一个多归 属的主机上，一个 SCTP 端点可以由对端主机表示为 SCTP 分组可以发送到的一 组合格的目的地传送地址，或者是可以收到 SCTP 分组的一组合格的起源传送地 址。一个 SCTP 端点使用的所有传送地址必须使用相同的端口号，但可以使用多 个 IP 地址。SCTP 端点使用的传送地址必须是唯一的。
流：流是从两个 SCTP 端点建立的一个单向逻辑通道，对于顺序递交业务， 在这个通道中所有的用户消息都必须按照顺序进行递交。
传送地址：传送地址是用网络层地址、传送层协议和传送层端口号定义的， 当 SCTP 在 IP 上运行时，传送地址就是由 IP 地址和 SCTP 端口号的组合来定义 的，这里 SCTP 就充当传送协议。
3.2 缩略语

MAC 消息鉴权码

MTU 最大的传送单元 RTO 重发超时
RTT 双向传播时间 RTTVAR 双向传播时间变化 SCTP 流控制传送协议
SRTT 平滑的双向传输时间 TCB 传送控制块
TCP 传送控制协议

TLV 类型-长度-取值的编码格式 TSN 传送顺序号
ULP 高层协议

4 SCTP 的功能描述

信令传送中应用的 SCTP 协议主要用来在无连接的网络上传送 PSTN 信令消 息，该协议可以用来在 IP 网上提供可靠的数据传送协议，SCTP 具有如下功能。
—在确认方式下，无差错、无重复地传送用户数据；

—根据通路的 MTU 的限制，进行用户数据的分段；

—在多个流上保证用户消息的顺序递交；

—将多个用户的消息复用到一个 SCTP 的数据块中；

—利用 SCTP 偶联的机制(在偶联的一端或两端提供多归属的机制)来提供网 络级的保证；

—SCTP 的设计中还包含了避免拥塞的功能和避免遭受泛播和匿名的攻击的

功能。

4.1 SCTP 的结构

SCTP 位于 SCTP 用户应用和无连接网络业务层之间，这种无连接的网络可以 是 IP 网络或者其他的网络。本标准规定的 SCTP 协议主要是运行在 IP 网络上的。 SCTP 协议通过在两个 SCTP 端点间的建立的偶联，来为两个 SCTP 用户之间提供 可靠的消息传送业务。
SCTP 实际上是一个面向连接的协议，但 SCTP 偶联的概念要比 TCP 的连接具 有更广的概念，SCTP 协议提供了在两个 SCTP 端点间的一组传送地址之间建立偶 联的方法，通过这些建立好的偶联，SCTP 端点可以发送 SCTP 分组。一个 SCTP 偶联可以包含用多个可能的起源／目的地地址的组合，这些组合包含在每个端 点的传送地址列表中。
图 1 给出了 SCTP 偶联在 IP 网络协议中的示意。

图 1 SCTP 偶联的示意

4.2 SCTP 的功能

SCTP 传送业务可以分解成如图 2 所示的如下几个功能块，各功能块的用途 在下节介绍。

图 2 SCTP 传送业务的功能图

4.2.1 偶联的建立和释放

偶联的建立是由 SCTP 用户发起请求来启动的，出于安全性考虑，为了避免 遭受恶意的攻击，在偶联的启动过程中采用了 COOKIE 机制。
SCTP 提供了对激活偶联的正常的关闭程序，它必须根据 SCTP 用户的请求来 执行，当然 SCTP 也提供一种非正常的关闭程序(即：中止程序)，中止程序的执 行既可以根据用户的请求来启动，也可以由 SCTP 协议检出差错来中止。
SCTP 不支持半打开状态(类似 TCP)，即一端可以在另一端结束后继续发送 数据。无论是哪个端点执行丁关闭程序后，偶联的两端都应停止接收从用户发 来的新数据，并且只传送队列中的数据。
4.2.2 流内消息的顺序递交

SCTP 中的流用来指示需要按顺序递交到高层协议的用户消息的序列，在同 一个流中的消息需要按照其顺序进行递交。
SCTP 用户可以在偶联建立时规定在一个偶联中所支持的流的数量，这个数 量是可以进行协商的，用户消息通过流号来进行关联。在 SCTP 内部，为每个通 过 SCTP 的 SCTP 用户消息都分配一个流顺序号码。在接收端，SCTP 保证在给定

购流中，消息可以按照顺序递交给 SCTP 用户。但当某个流由于等待下一个连续

的用户消息造成闭塞时，其他流上的顺序递交不应受影响。

SCTP 也提供非顺序递交的业务，接收到用户消息可以使用这种方式立即递 交到 SCTP 用户，而不需要保证其发送时的顺序。
4.2.3 用户数据分段

在需要的时候，SCTP 在发送用户消息时可以对消息进行分段，以确保发送 到低层的 SCTP 分组长度挎合通路 MTU 的要求。在接收方，需要把各分段重组成 完整的消息后，再把消息递交给 SCTP 用户。
4.2.4 证实和避免拥塞

SCTP 为每个用户数据分段或未分段的消息都分配一个传送顺序号码(TSN)， TSN 的分配是独立于流一级分配的流顺序号码。接收方对所有收到的 TSN 进行证 实，尽管此时在接收序列中可能存在接收到的 TSN 不连续。采用这种方式，可 以使可靠的递交功能可以与流的顺序递交相分离。
证实和拥塞避免功能可以在规定时间内没有收到证实的时候负责对分组的 重发。分组的重发功能可以通过与 TCP 协议类似的拥塞避免程序来调节的。
4.2.5 数据块捆绑

SCTP 分组在发送到低层时要包含一个公共的分组头，其后跟着一个或多个 数据块。每个数据块中既可以包含用户数据，也可以包含 SCTP 控制信息。SCTP 用户具有一个选项，可以请求是否把多于一个的用户消息捆绑在一个 SCTP 分组 中进行发送。SCTP 的这种数据块捆绑的功能可以在发送端生成千个完整的 SCTP 分组，在接收端负责分解该 SCTP 分组。
当拥塞出现的时候，尽管用户可能请求 SCTP 不必进行捆绑，但 SCTP 的实

施仍旧可以执行捆绑功能。用户禁止进行捆绑只会影响到 SCTP 实施，即在传送

SCTP 分组之前产生一个较小的时延。

4.2.6 分组的有效性验证

每个 SCTP 公共分组头中都包含一个必备的验证标签字段和一个 32bit 长的 校验字段。验证标签的值由偶联的端点在偶联启动时选择，如果收到的分组中 未包含期望的验证标签值，则舍弃该分组。校验码则由 SCTP 分组的发送方设置， 以提供附加的保护，用来避免由网络造成的数据差错。接收方对包含无效校验 码的 SCTP 分组予以丢弃。
4.2.7 通路管理

发送方的 SCTP 用户能够使用一组传送地址作为 SCTP 分组的目的地。SCTP 通路管理功能可以根据 SCTP 用户的指令和当前合格的目的地集合的可达性状 态，为每个发送的 SCTP 分组选择一个目的地传送地址。当用分组业务量不能完 全表明可达性时，通路管理功能可以通过心跳消息来监视到某个目的地地址的 可达性，并当任何远端传送地址的可达性发生变化时向 SCTP 用户提供指示。通 路管理功能也用来在偶联建立时，向远端报告合格的本地传送地址集合，并且 把从远端返回的传送地址报告给本地的 SCTP 用户。
在偶联建立后，需要为每个 SCTP 端点都定义一个首选通路，用来在正常情 况下发送 SCTP 分组。
在接收端，通路管理功能在处理 SCTP 分组前，用来验证入局的 SCTP 分组 属于的偶联是否存在。

5 SCTP 原语定义

SCTP 通过接收高层协议(SCTP 用户)发送的原语请求，为 SCTP 的用户提供

服务，并且应当可以根据不同事件由 SCTP 向 SCTP 用户发送通知。 本节章描述的原语和通知可以作为实施 SCTP 协议的一个参考，以下描述的
高层协议接口原语功能只是一个说明性的内容，并不要求完全按照以下的说明 来实现 SCTP 协议。不同的 SCTP 实施可以具有不同的 ULP 接口，但是 SCTP 必须 提供一个最小集的业务，用来保证所有的 SCTP 实施都可以支持相同的协议。
5.1 高层协议(ULP)向 SCTP 发送的请求原语

本节对 ULP 和 SCTP 之间的功能进行归纳，使用的描述方法采用了高级程序 语言所用的过程和函数调用方法。
以下描述的 ULP 原语规定了在 SCTP 必须支持的用于互相通信的基本功能。 单独的实施必须按照各自格式进行，对原语详细定义，它可以是在一个调用中 使用这些基本功能的子集或者是用这些基本功能的组合来实现。
以下的原语描述使用了如下格式：原语名(必备属性，[任选属性]) 返回结果：必备属性，[任选属性]
5.1.1 INITIALIZE 原语

原语格式：INITIALIZE ([本端端口]，[本地合格的地址列表]) 返回结果：本地 SCTP 实例名
这个原语允许 SCTP 启动其内部的数据结构，并为建立操作环境分配所需的 资源，一旦 SCTP 启动后，则高层协议在与其他 SCTP 端点直接通信时就不需要 再调用该原语。
SCTP 将向高层协议返回一个本地 SCTP 实例名 必备属性：无

任选属性：以下属性类型可以通过原语进行传递。

—本地端口：SCTP 端口号，如果高层协议(ULP)希望规定；

—本地合格的地址列表，本地 SCTP 端点应当绑定的地址列表。如果未包含 地址列表，缺省的，所有分配给主机的所有 IP 地址应当是作为本地端点(注)。 注：如果实施支持这个任选属性，则实施应当保证本端点发送的任何 SCTP
分组中应当包含一个在本地合格的地址列表中规定的 IP 地址。

5.1.2 ASSOCIATE 原语

原语格式：ASSOCIATE(本地 SCTP 实例名，目的地传送地址，出局的流数量) 返回结果：偶联 ID [，目的地传送地址列表] [，出局的流数量] 该原语用来由高层启动一个到特定端点的偶联。对端点按照在该端点定义
的传送地址进行规定，如果本地 SCTP 实例未启动，则认为该原语是一个差错。 用来进行本地处理 SCTP 偶联的偶联 ID，作为返回结果用来返回偶联是否成 功建立。如果偶联建立不成功，则返回一个差错。如果偶联成功建立，则返回 结果中还应包含到对端的完整的传送地址列表以及本端点的出局的流数量，同 时还应从返回的目的地地址中选择一个传送地址作为本地端点向对端发送 SCTP 分组的首选通路。返回的“目的地传送地址列表”可以由高层协议用来改变首
选通路，或者是向一个特定传送地址强制发送一个分组。

注：如果 ASSOCIATE 原语用作模块化的功能调用，则偶联成功建立后， ASSOCIATE 原语还可以返回除偶联 ID 之外的其他偶联参数；如果 ASSOCIATE 原 语是作为一个非模块化的功能调用，则应当只返回偶联 ID，其他偶联参数应当 用 COMMUNICATION UP 进行通知。
必备属性：

—本地 SCTP 实例名：从 INITIALIZE 操作中获得；

—目的地传送地址：规定了建立的偶联的对端点的一个传送地址；

—出局的流数量，高层协议希望向对端点开放的出局的流的数量。 任选属性：无
5.1.3 SHUTDOWN 原语 原语格式：SHUTDOWN(偶联 ID) 返回结果：结果编码
该原语用来正常地关闭一个偶联，任何已在本地发送队列中的用户数据都 将被递交到对端。该偶联将在收到所有发送的 SCTP 分组的证实后停止。返回结 果用来指示是否成功地关闭了该偶联，如果成功则返回一个成功关闭偶联编码； 如果试图关闭偶联失败，则返回一个差错编码。
必备属性：

—偶联 ID：本地处理的 SCTP 偶联。 任选属性：无
5.1.4 ABORT 原语

原语格式：ABORT(偶联 ID [，原因编码]) 返回结果：结果编码 该原语用来非正常地关闭(中止)一个偶联，本地发送队列中的用户数据将
被丢弃，并发送一个 ABORT 数据块到对端。返回结果用来指示是否成功地中止 了该偶联，如果偶联中止成功，则返回一个成功编码；如果试图中止偶联失败， 则返回一个差错编码。
必备属性：

一偶联 ID：本地处理的 SCTP 偶联。

任选属性：

—原因编码：传递给对端的中止原因。

5.1.5 SEND 原语

原语格式：SEND(偶联 ID，缓冲区地址，字节计数[，上下文] [，流 ID] [， 存活时间][，目的地传送地址] [，无序标志] [，无绑定标志] [，净荷协议 ID])
返回结果：结果编码

SCTP 用户使用该原语通知 SCTP 发送数据，返回结果用来指示是否成功地发 送了数据。这是通过 SCTP 发送用户数据的主要方法。
必备属性：

—偶联 ID：本地处理的 SCTP 偶联；

—缓冲区地址：需要发送的用户消息存储的位置；

—字节计数：用户数据的字节数。 任选属性：
—上下文：一个任选的 32bit 整数，如果这个用户消息传送失败，则在向 高层协议通知发送失败时携带。
—流 ID：用来指示数据需要在哪个流上发送，如果末规定，则缺省认为流 ID 为 0。
—存活时间：规定用户数据的存活时间，用户数据不应在存活时间之后由 SCTP 发送。这个参数可以避免传送一个过期的用户消息，如果用户数据不能在 存活时间内启动传送(即通过 SCTP 的 SEND 原语发送到目的地)，则 SCTP 应当通

知高层用户。如果 SCTP 已经尝试在存活时间超时前传送数据块，则用户数据就

可以认为是被发送了。 注：为了更好地支持数据块的存活时间选项，发送方可以暂停给一个出局
的 DATA 数据块分配 TSN 号码。为了简化实施，一旦 TSN 号码由发送方分配，则 认为这个 DATA 数据块已经被发送，并且不受这个 DATA 数据块的存活时间选项 的限制了。
—目的地传送地址：规定了分组要传送到已建立的偶联的对端点的一个传 送地址，只要可能，SCTP 将使用这个目的地传送地址来发送分组，而不使用当 前的首选通路。
—无序的标志：如果这个标志存在，则指示用户允许把数据按照无序的方 式递交给对端(即：携带这个这个消息的所有 DATA 数据块的 U 标志位设置为 1)。
—无绑定标志：指示 SCTP 不要把这个用户数据同其他出局的 DATA 数据块 捆绑在一个 SCTP 分组中。当网络拥塞时，SCTP 可以不考虑这个标志位是否存在 而直接进行捆绑。
—净荷协议 ID：一个 32bit 的无符号整数，它用来指示被传送到对端的净 荷协议数据的类型，这个值由 SCTTP 作为透明的数据进行传递。
5.1.6 SET PRIMARY 原语

原语格式：SETPRIMARY(偶联 ID，目的地传送地址，[起源传送地址]) 返回结果：结果编码
高层协议用该原语指示本地 SCTP 把给定的目的地传送地址作为发送分组的 首选通路。该操作的返回结果用来指示这个操作是否成功执行。
如 果 规 定 的 目 的 地 传 送 地 址 没 包 含 在 先 前 ASSOCIATE 原 语 或

COMMUNICATION UP 通知返回的“目的地传送地址列表”中，则返回一个差错。

必备属性：

—偶联 ID，本地处理的 SCTP 偶联；

—目的地传送地址：规定了分组要传送到已建立的偶联的对端点的一个传 送地址，这个地址将作为今后发送分组的首选地址，这个地址将修改本地 SCTP 地址维护的当前首选地址信息。
任选属性：

—起源传送地址：一些实施可以允许任选的把放在所有的出局 IP 数据报中 的地址设置为缺省起源地址。
5.1.7 RECEIVE 原语

原语格式：RECEIVE(偶联 ID，缓冲区地址，缓冲区容量 [，流 ID]) 返回结果：字节计数 [，传送地址] [，流 ID] [，流顺序号码] [，部
分标志位] [，递交号码][，净荷协议 ID]

该原语用来把在 SCTP 队列中的可用的用户消息读到由高层协议规定的缓冲 区中。所读消息的字节数将作为结果返回，如果有可能根据特定的实施，也可 以返回其他信息，如发送方的地址、收到的消息的流 ID，以及是否有消息可以 进行恢复等。对于顺序的消息，他们的流顺序号码也可以被返回。
根据实施，如果在调用这个原语时，队列中没有消息可用，则可以返回一 个这种情况的指示，或者是先禁止执行该调用进程，直到队列中有新消息可用 为止。
必备属性：

—偶联 ID：本地处理的 SCTP 偶联；

—缓冲区地址：高层协议指示的接收的用户消息被存储的内存位置；

—缓冲区容量，将要收到的数据的最太长度，以字节为单位。 任选属性：
—流 ID：用来指示接收到的数据所在的流；

—流顺序号码：由对端 SCTP 发送方分配的流顺序号码；

—部分标志位，如果返回的这个标志位设置为 1，则这个 RECEIVE 原语中只 包含了整个消息的一部分，如果这个标志位被设置，则流 ID 和流顺序号码必须 也包含在这个 RECEIVE 原语中，如果这个标志伎设置为 0，则表示对这个流顺序 号码而言已经没有更多需要递交的内容；
—净荷协议 ID：一个 32bit 的无符号整数，它用来指示收到的对端的净荷 协议数据的类型，这个值由 SCTP 作为透明的数据进行传递。
5.1.8 STATUS 原语 原语格式：STATUS(偶联 ID) 返回结果：状态数据
该原语用来要求 SCTP 返回一个包含以下信息的数据块。

—偶联连接状态；

—目的地传送地址表；

—目的传送地址的可达性状态；

—当前的接收方窗口大小；

—当前的拥塞窗口大小；

—未确认的 DATA 数据块的数量；

—收到的 DATA 数据块的数量；

—首选通路；

—首选通路上最近收到的 SRTT；

—首选通路的 RTO；

—其他目的地地址的 SRTT 和 RTO 等。 必备属性：
—偶联 ID：本地处理的 SCTP 偶联。 任选属性：无
5.1.9 CHANGE HEARTBEAT 原语

原语格式：CHANGEHEARTBEAT(偶联 ID，目的地传送地址，新状态 [，周期]) 返回结果：结果编码 高层协议用该原语指示本地端点允许或禁止向指定的目的地传送地址发送
心跳消息。返回原因用来指示该操作的执行情况。如果可能，当目的传送地址 未空闲时，心跳程序也不执行。
必备属性：

—偶联 ID：本地处理的 SCTP 偶联；

—目的地传送地址：规定了到偶联的对端点的一个传送地址；

—新状态：用来指示对该目的地传送地址的心跳状态(允许或禁止)。 任选属性：
—周期：如果该参数存在，且允许对端目的地传送地址进行心跳测试，则 用来指示心跳测试的频率，该参数的缺省值为设置值加上到目的地地址的 RTO， 这个参数对所有目的地起作用。
5.1.10 REQUEST HEARTBEAT 原语

原语格式：REQUESTHEARTBEAT(偶联 ID，目的地传送地址)

返回结果：结果编码 高层协议用该原语指示本地端点对给定偶联的特定目的地传送地址执行心
跳程序，返回结果用来指示传送给目的地地址的 HEARTBEAT 数据块是否成功。 必备属性：
—偶联 ID：本地处理的 SCTP 偶联；

—目的地传送地址：HEABTBEAT 消息需要发送去的偶联传送地址。

5.1.11 GET SRTT REPORT 原语 原语格式：GETSRTTREPORT(偶联 ID，目的地传送地址) 返回结果：SRTT 的取值
高层协议用该原语指示本地 SCTP 报告对给定偶联上规定的目的地传送地址 的当前 SRTT 测量值，返回结果应当是一个包含最近 SRTT 的毫秒值(整数)。
必备属性，

—偶联 ID：本地处理的 SCTP 偶联；

—目的地传送地址：需要报告的 SRTT 测量的偶联传送地址。

5.1.12 SET FAILURE THRESHOLD 原语

原语格式：SETFAILURETHRESHOLD(偶联 ID，目的地传送地址，故障门限) 返回结果：结果编码
该原语允许本地 SCTP 定制到给定目的地地址的可达性故障检出的门限 “Path.Max.Retrans”，返回结果用来指示该操作是否成功。
必备属性：

—偶联 ID：本地处理的 SCTP 偶联；

—目的地传送地址：设置故障检出门限的偶联传送地址。

—故障门限：对该目的地地址的 Path.Max.Retrans 参数的新取值。

5.1.13 SET PROTOCOL PARAMETERS 原语 原语格式：SETPROTOCOLPARAMETERS(偶联 ID[，目的地传送地址，]协议参
数列表) 返回结果：结果编码
该原语允许本地 SCTP 定制协议参数，返回结果用来指示该操作是否成功。 必备属性：
—偶联 ID：本地处理的 SCTP 偶联；

—协议参数列表：SCTP 用户希望定制的协议参数的名称和取值(如： Association.Max.Retrans 等)。
任选属性：

—目的地传送地址：针对每个目的地传送地址可以对相关的协议参数进行 设置。
5.1.14 RECEIVE UNSENT MESSAGE 原语

原语格式：RECEIVE_UNSENT(数据恢复 ID，缓冲区地址，缓冲区容量[，流 ID] [，流顺序号码][，部分标志位] [，净荷协议 ID])
必备属性：

—数据恢复 ID：在故障(failure)通知中传递绘高层的标识；

—缓冲区地址：高层协议指示的接收的消息所存储的内存位置；

—缓冲区容量：将要收到的数据的最太长度，以字节为单位。 任选属性：

—流 ID：这个返回值被设置用来指示数据需要发送到哪个流；

—流顺序号码：这个值返回用来指示与该消息相关的流顺序号码；

—部分标志位：如果返回的这个标志位设置为 1，则这个 Receive 原语中只 包含了整个消息的一部分，如果这个标志位被设置，则流 ID 和流顺序号码必须 也包含在这个 Receive 原语中，如果这个标志位设置为 0，则表示对这个流顺序 号码而言已经没有更多需要递交的内容；
—净荷协议 ID：一个 32bit 的无符号整数，它用来指示收到的对端的净荷 协议数据的类型，这个值由 SCTP 作为透明的数据进行传递。
5.1.15 RECEIVE UNACKNOWLEDGED MESSAGE 原语 原语格式：RECEIVE_UNACKED(数据恢复 ID，缓冲区地址，缓冲区容量[，流
ID) [，流顺序号码][，部分标志位] [，净荷协议 ID]) 必备属性：
—数据恢复 ID：在故障(failure)通知中传递给高层的标识；

—缓冲区地址：高层协议指示的接收的消息所存储的内存位置；

—缓冲区容量，将要收到的数据的最大长度，以字节为单位。 任选属性：
—流 ID：这个返回值被设置用来指示数据需要发送到哪个流；

—流顺序号码：这个值返回用来指示与该消息相关的流顺序号码；

—部分标志位：如果返回的这个标志位设置为 1，则这个 Receive 原语中只 包含了整个消息的一部分，如果这个标志位被设置，则流 ID 和流顺序号码必须 也包含在这个 Receive 原语中，如果这个标志位设置为 0，则表示对这个流顺序 号码而言已经没有更多需要递交的内容；

—净荷协议 ID，一个 32bit 的无符号整数，它用来指示收到的对端的净荷

协议数据的类型，这个值由 SCTP 作为透明的数据进行传递。

5.1.16 DESTROY 原语 原语格式：DESTROY(本地 SCTP 实例名) 必备属性：
—本地 SCTP 实例名：这个值是在 initialize 原语中传递给应用的，它用 来指示哪个 SCTP 实例要进行破坏。
5.2 SCTP 向高层协议发送的通知原语

假定 SCTP 提供了一种由 ULP 异步处理信号的方法，当 SCTP 发一个信号给 ULP 处理时，也需要把特定的信息传递给 ULP。
5.2.1 DATA ARRlVE 通知 当一个用户消息被成功地接收，并且准备向高层递交时，SCTP 将用该原语
通知高层协议。

原语格式：DATA ARRIVE ([，偶联 ID] [，流 ID]) 返回结果；无 在该通知原语中可以包含以下任选属性。
—偶联 ID：本地处理的 SCTP 偶联；

—流 ID：用来指示数据是从哪个流上收到的。

5.2.2 SEND PAILURE 通知原语

当一个消息不能被递交时，SCTP 将发送该原语通知高层协议。 原语格式：SEND FAILURE([，偶联 ID] [，数据恢复 ID] [，原因编码] [，
上下文])

返回结果：无

在该通知原语中可以包含以下任选属性。

—偶联 ID：本地处理的 SCTP 偶联；

—数据恢复 ID：用来恢复末发送和未证实数据的标识；

—原因编码：用来指示故障的原因，例如：长度过长、消息存活时间过期 等；
—上下文：与该消息相关的任选信息(见 5.1.1 节)。

5.2.3 NETWORK STATUS CHANGE 通知原语 当目的地传送地址被标记为未激活时 (例如，当 SCTP 检测出故障)或标记
为激活时(当 SCTP 检出故障恢复)，SCTP 将用该原语通知高层协议。 原语格式：NETWORK STATUS CHANGE(偶联 ID，目的地传送地址，新状态) 返回结果：无
在该通知原语中必须包含以下必备属性。

—偶联 ID：本地处理的 SCTP 偶联；

—目的地传送地址：它用来指示由于状态变化而受影响的对端点的目的地 传送地址；
—新状态：用来指示新的状态。

5.2.4 COMMUNICATION UP 通知原语

SCTP 用该原语通知高层协议本地 SCTP 已经准备好发送或接收用户数据，或 者是一个丢失通信的端点又已经恢复。
注：如果 ASSOCIATE 是作为一个模块化功能调用，则偶联参数都作为 ASSOCIATE 原语的返回结果，在这种情况下，COMMUNICATION UP 通知原语作为

偶联的发起方是任选购。

原语格式：COMMUNICATION UP(偶联 ID，状态，目的地传送地址列表，出局 的流数量，入局流数量)
返回结果：无 在该通知原语中必须包含以下必备属性。
—偶联 ID：本地处理的 SCTP 偶联；

—状态：用来指示发生了哪种类型的事件；

—目的地传送地址列表：对端点的一个完整的传送地址集合；

—出局的流数量：偶联高层允许使用的最大的流数量；

—入局流数量：对端点对该偶联所请求的流数量(这个值可以与出局的流数 量的取值不同)。
5.2.5 COMMUNICATION LOST 通知原语

当 SCTP 完全丢失了到一个端点的通信时(用心跳消息)，或者是检出端点已 经执行了中止操作，则 SCTP 将使用该原语通知高层协议。
原语格式：COMMUNICAT1ON LOST(偶联 ID，状态 [，数据恢复 ID] [，最 后证实的 TSN] [，最后发送的 TSN])
返回结果：无 在该通知原语中必须包括以下必备属性。
—偶联 ID：本地处理的 SCTP 偶联；

—状态：用来指示发生了哪种类型的事件，状态可以指示故障或者是响应 SHUTDOWN 或 ABORT 请求的正常的中止事件。
在该通知原语中可以包括以下任选属性。

—数据恢复 ID：用来恢复未发送或未证实数据的表示；

—最后证实的 TSN：由对端点最后证实的 TSN；

—最后发送的 TSN：发送到对端的最后一个 TSN。

5.2.6 COMMUNICATION ERROR 通知原语

当 SCTP 从对端收到了一个 ERR0R 数据块，并且确定需要向高层协议通知时， 才使用该通知原语。
原语格式：COMMUNICATION ERROR(偶联 ID，错误信息) 返回结果：无
在该通知原语中必须包括以下必备属性。

—偶联 ID：本地处理的 SCTP 偶联；

—错误信息：用来指示错误类型，并且可以任选地包含一些从 ERROR 数据 块中收到的附加信息。
5.2.7 RESTART 通知原语

当 SCTP 检出其对端已经重新启动时，则可以用该原语通知高层协议。 原语格式：RESTART(偶联 ID)
返回结果：无 在该通知原语中必须包括以下必备属性。
—偶联 ID：本地处理的 SCTP 偶联。

5.2.8 SHUTDOWN COMPLETE 通知原语

当 SCTP 已经完成了关闭程序后，则用该原语通知高层协议。 原语格式：SHUTDOWN COMPLETE(偶联 ID)
返回结果：无

在该通知原语中必须包括以下必备属性。

—偶联 ID：本地处理的 SCTP 偶联。

6 SCTP 分组的格式以及参数定义

6.1 SCTP 分组格式

SCTP 分组由公共的分组头和若干数据块组成，每个数据块中既可以包含控 制信息，也可以包含用户数据。除了 INIT，INIT ACK 和 SHUTTDOWN COMPLETE 数据块外，其他类型的多个数据块可以捆绑在一个 SCTP 分组中，当然必须要满 足偶联对 MTU 的要求。当然这些数据块也可以不与其他数据块捆绑在一个分组 中。如果一个用户消息不能放在一个 SCTP 分组中，则这个消息可以被分成若干 个数据块。
SCTP 分组的格式如图 3 所示。

图 3 SCTP 分组的格式

6.1.1 SCTP 公共分组头
