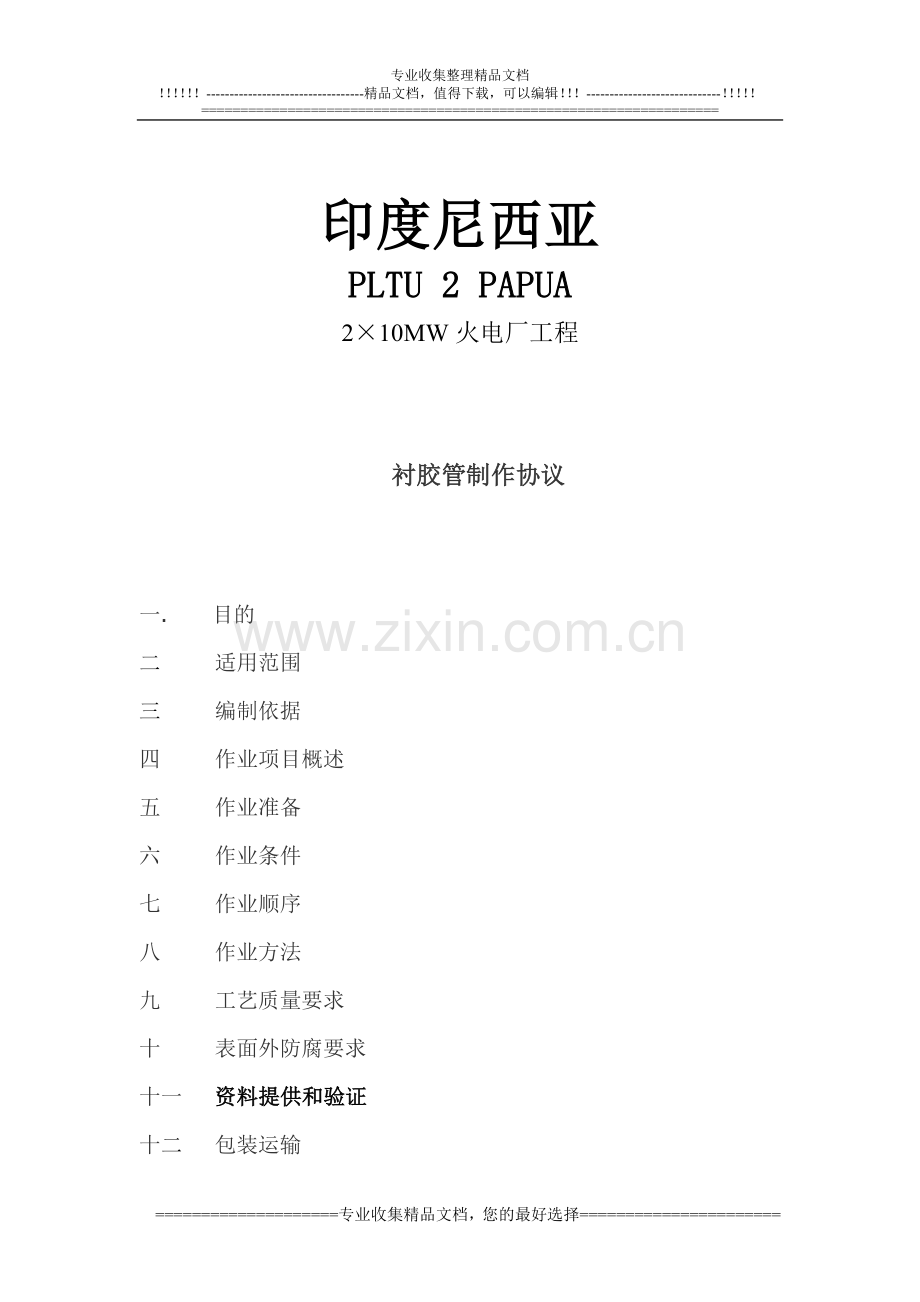

印度尼西亚
PLTU 2 PAPUA
2×10MW火电厂工程

衬胶管制作协议

一.      目的
二 适用范围
三 编制依据
四 作业项目概述
五 作业准备
六 作业条件
七 作业顺序
八 作业方法
九 工艺质量要求
十 表面外防腐要求
十一 资料提供和验证
十二 包装运输

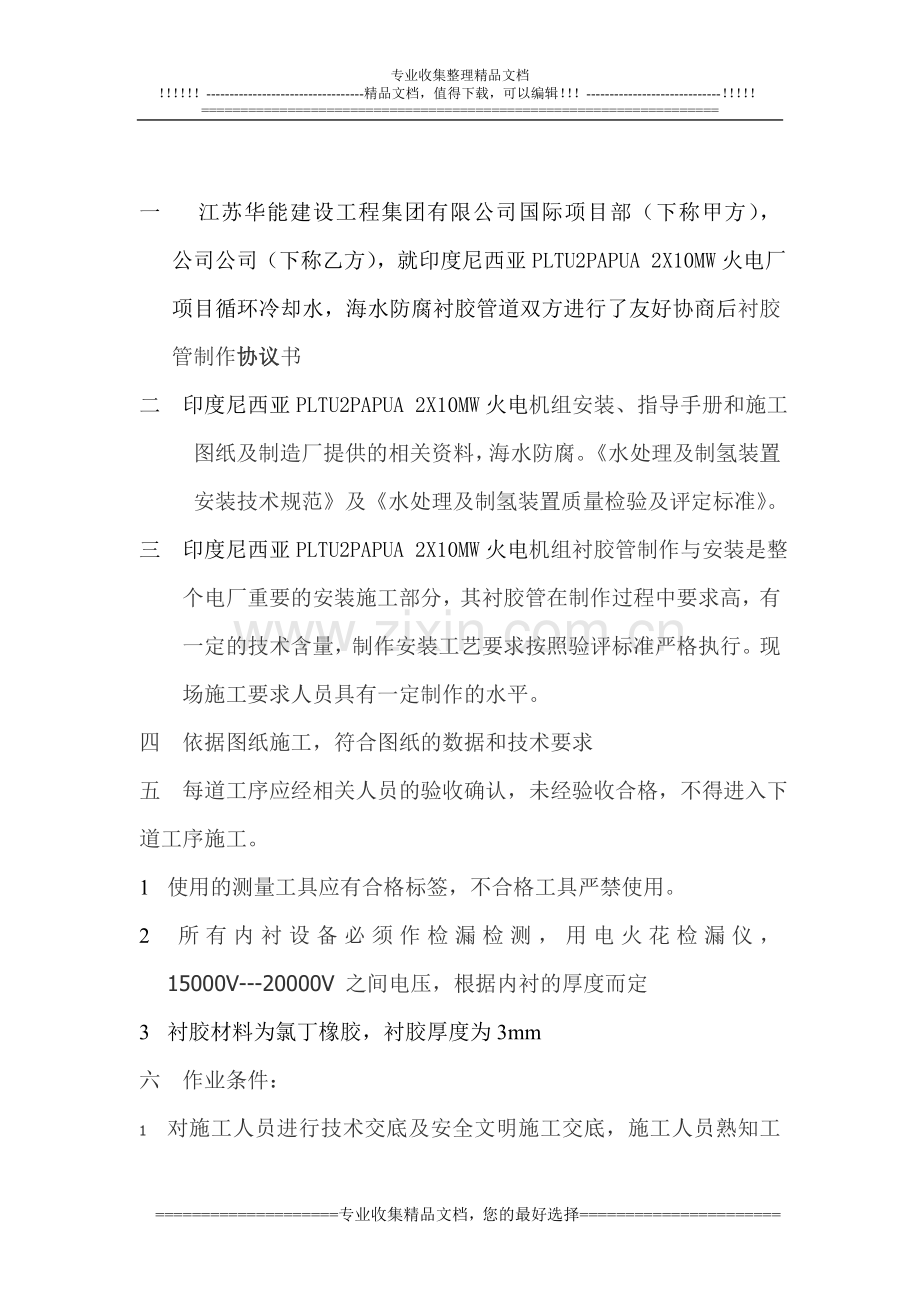

一 江苏华能建设工程集团有限公司国际项目部（下称甲方）， 公司公司（下称乙方），就印度尼西亚PLTU2PAPUA 2X10MW火电厂项目循环冷却水，海水防腐衬胶管道双方进行了友好协商后衬胶管制作协议书
二 印度尼西亚PLTU2PAPUA 2X10MW火电机组安装、指导手册和施工图纸及制造厂提供的相关资料，海水防腐。《水处理及制氢装置安装技术规范》及《水处理及制氢装置质量检验及评定标准》。
三 印度尼西亚PLTU2PAPUA 2X10MW火电机组衬胶管制作与安装是整个电厂重要的安装施工部分，其衬胶管在制作过程中要求高，有一定的技术含量，制作安装工艺要求按照验评标准严格执行。现场施工要求人员具有一定制作的水平。
四 依据图纸施工，符合图纸的数据和技术要求
五 每道工序应经相关人员的验收确认，未经验收合格，不得进入下道工序施工。
1 使用的测量工具应有合格标签，不合格工具严禁使用。
2 所有内衬设备必须作检漏检测，用电火花检漏仪，15000V---20000V 之间电压，根据内衬的厚度而定
3 衬胶材料为氯丁橡胶，衬胶厚度为3mm
六 作业条件：
1 对施工人员进行技术交底及安全文明施工交底，施工人员熟知工艺要求和质量标准。
2 施工人员熟悉施工图纸，了解施工步骤和安装工艺质量要求、了解安全操作规范和环境保护要求
3 施工有关的技术资料及图纸到齐。
4 设备基础必须经过验收并办理移交手续
5 对施工人员进行技术交底及安全文明施工交底，施工人员熟知工艺要求和质量标准
6 施工人员熟悉施工图纸，了解施工步骤和安装工艺质量要求、了解安全操作规范和环境保护要求

七 作业顺序
1 清点、领用管子、管件→制作模具→制作管道支吊架→制作衬胶管道及管件→衬胶→阀门水压试验→验收、安装衬胶管、阀门、支吊架→二次配管→拆卸配管→焊接、磨口→衬胶→装复二次配管→管道冲洗→严密性试验。

八 作业要求：
2 整修或制作直管对法兰机，应调节灵活，两端法兰平行，且垂直于管道两端，法兰螺孔相对应
3 制作90度弯头对法兰模具，应使角度准确，半径符合设计要求。两端法兰相对于弯头纵向轴线垂直，法兰螺孔相对于纵向轴线对称布置。
4 各类管子和管道附件在使用前应查明其规格、钢号、壁厚、公称通径和公称压力是否符合设计规定。
5 加工制作标准直管及管件。非标直管段和管件，先加工制作，焊接磨口，确认不影响安装依据图纸施工，符合图纸的数据和技术要求
6 必须要在衬胶管安装过程中进行预组装过程的调整段（称二次配管），配管法兰面应预留法兰衬胶及垫片厚度，即每对法兰之间9mm间隙。然后点焊法兰，打钢号、拆管，焊接、磨口、衬胶、装复。
九 工艺要求
1 衬胶管道及管件应使用螺旋缝钢管，管壁7mm，无缝热压弯头，热拔大小头制作。有焊口的衬胶管件如焊接三通，加长弯头等，焊缝内壁应无夹渣、气孔、凹陷、凸起高度小于2.5mm且平滑过度。
3 标准直管长度偏差小于1mm，法兰垂直偏差测量法兰边缘小于1mm，两端法兰螺孔中心对称偏差小于1mm
2 法兰及管道内焊缝无夹渣、气孔、凹陷、凸起高度小于2.5mm，且平滑过渡，磨口圆弧半径大于5mm。
3 衬胶管长度应符合衬胶厂工艺许可，设计图纸无规定时，一般定为：

通径
DN377
DN630
DN920
注
长度(mm)
L=6000
L=6000
L6000
最长度
4 衬胶三通支管长度及位置应符合工艺许可，设计时一般定为：1.5倍管径加10～20mm。
5 检查衬胶应平整，无鼓泡、脱壳、裂纹。用电火花检验器检查时，输出电压10KV，探头距离衬胶2-3mm，探头移动速度3-5m/分，如产生剧裂青白色连续火花则表明此点“漏电”，质量为不合格。浓酸系统的衬胶管件及衬胶阀门全部用电火花检验器检查，其它系统抽查20％，均应不漏电。
6   衬胶如有缺陷，可以用环氧树脂胶泥修补，修补面积不大于总面积的2％。
7 检查衬胶法兰面应平整，无径向沟槽、垫片材质为耐酸橡皮，厚度3mm
8 衬胶管件宜存放在5-30℃环境，防晒、防冻、防止撞击，严禁施焊和钻孔。
9 作业过程中管口和设备接口必须临时封闭，防止进入脏物。
10 管道安装应横平竖直，无明显歪斜。座标及标高基本符合图纸，坡向坡度正确，管道内清洁无杂物
11 螺栓排列方向：阀门，弯头相对，立管朝下，平管顺向，螺栓长度露出螺帽2-3牙，酸碱系统螺栓宜与螺帽相平
12 阀门型号、螺孔、方向正确。进行二次对接
13 管道安装横平竖直，无明显歪斜，座标及标高偏差小于10mm坡度，坡向符合  设计要求，管内清洁无杂物
14 联接法兰要求一端固定，另一端活动。所有加工异形上的支管都用法兰联接
15 通水试验或水压试验均应严密不漏。
16 《火电施工质量检验及评定标准》水处理篇，管道篇，汽机篇。
17 《电厂用水处理设备质量验收标准》。
 十 管子管件表面防腐要求
1 清除表面毛刺、锈蚀和其灰尘
2 用沥青油漆打底，油漆要平滑均匀美观，厚度为0.03mm。再用纤维防腐玻璃布均匀缠绕，要平整接头错位有序
3 进行二次沥青油漆，油漆要平滑均匀美观，厚度为0.03mm。再用纤维防腐玻璃布均匀缠绕，要平整接头错位有序
4 进行三次沥青油漆刷面油漆要平滑均匀美观，厚度为0.03mm
注：沥青油漆刷三次，纤维防腐玻璃布二次
十一、资料提供和验证
1 乙方在合同签订后七天内向甲方提供全部技术资料3份+1份电子版（两份送交甲方，1份送交设计院）。如有必要，甲方的设计院可直接与乙方进行技术交流，乙方，应给与配合；同时乙方向甲方提供质量计划和相关的检验程序。
技术文件应满足下列要求：
A图纸应满足现场安装、的要求，以便顺利安装。
B所有图纸及设备应使用户能查到现场安装顺序。
C技术资料包括：
A 供应项目清单；
B安装使用说明书，用以指导用户现场安装、的主要技术文件，应包括技术规范、性能说明；包括安装、维护方法说明；关键部位的安装尺寸要求用列表标明等。
C 产品质量证明书和产品合格证：包括材质证明、实验记录等。
D 装箱单：说明箱号和箱内所装部件名称、图号和数量，装箱单必须与供应项目清单相符，作为交货清点的依据。
2 乙方在合同签订后30天内向甲方提供2套中英文资料，同时提供初步的装箱单。
3 供货时提供以下资料：开箱资料应包括供应项目清单、质检证明、合格证、备品备件明细清单、各项检验和试验报告等。所有的文字材料应完整体清晰提交。所有资料英文6份，其中4份随机发运；中文4份，和其余的两套英文资料于交货时移交甲方。
4 装箱单均应由乙方提供中英文版本资料。
十二 包装运输要求
1用槽钢做支架固定，管子与管子堆放要用木头或草绳隔离防止相互碰伤，所有部件在运输过程中必须有足够的支撑，所有松动部分应该用板带箱及盒子装好并做合适的标记，确保管子管件运送到买方指定的地点不损坏、不丢失。
2乙方可根据汽车运输条件自己确定每个支架捆扎多少合理
3所有管口都必须封堵严密
4为了装缷方便，需确定起吊位置及吊勾
5货物包装应适合远洋及长途陆路运输、防震、防锈、耐野蛮装卸，以确保货物不致由上述原因受损。
6未尽事宜，双方协商解决。
7所有加工、制造，按甲方提供的材料清单表、及图纸要求进行

甲方： 江苏华能建设工程集团国际项目部：
代表：
电话：
传真：[phone]

设计院：河北邯郸世通电力水泥技术开发有限公司
代表：

乙方：（签字
代表
电话：
曰期：2011 月 日
