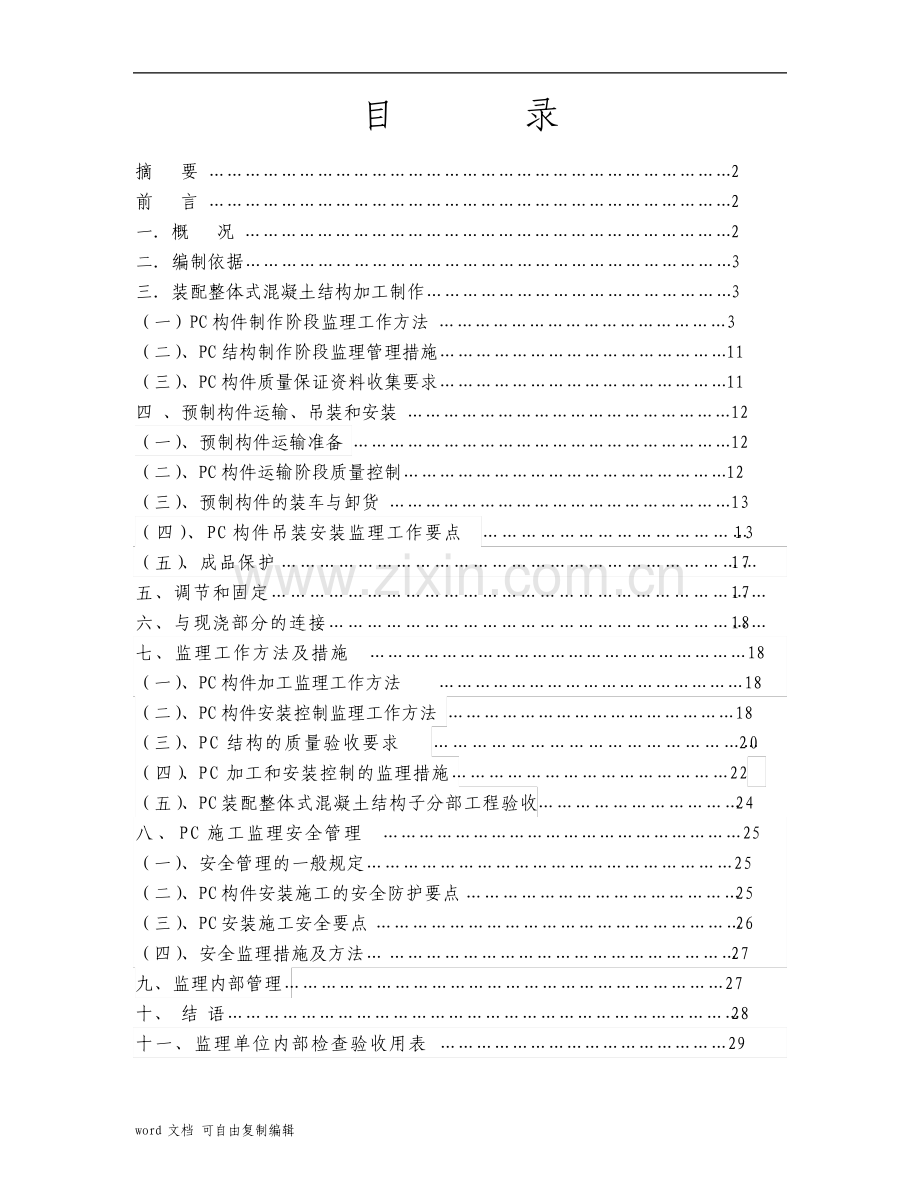

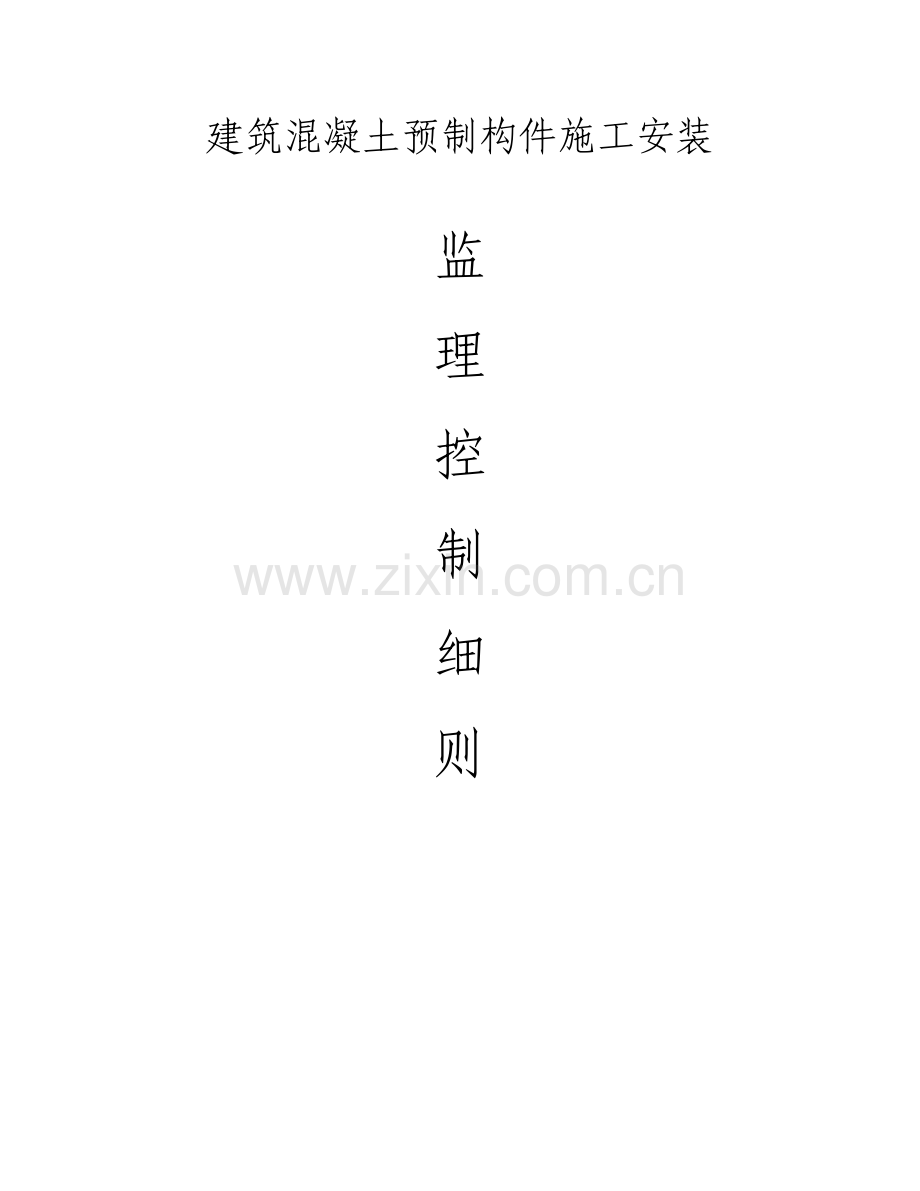

建筑混凝土预制构件施工安装 监 理 控 制 细 则 word 文档 可自由复制编辑 目 录 摘 要 2 前 言 2 一概 况 2 二编制依据3 三装配整体式混凝土结构加工制作3（一）PC 构件制作阶段监理工作方法 3（二）、PC 结构制作阶段监理管理措施11（三）、PC 构件质量保证资料收集要求11 四、预制构件运输、吊装和安装 12（一）、预制构件运输准备 12（二）、PC 构件运输阶段质量控制12（三）、预制构件的装车与卸货 13（四）、PC 构件吊装安装监理工作要点 13（五）、成品保护 17 五、调节和固定17 六、与现浇部分的连接18 七、监理工作方法及措施 18（一）、PC 构件加工监理工作方法 18（二）、PC 构件安装控制监理工作方法 18（三）、PC 结构的质量验收要求 20（四）、PC 加工和安装控制的监理措施22 （五）、PC 装配整体式混凝土结构子分部工程验收 24 八、PC 施工监理安全管理 25（一）、安全管理的一般规定25（二）、PC 构件安装施工的安全防护要点 25 （三）、PC 安装施工安全要点 26 （四）、安全监理措施及方法 27 九、监理内部管理27 十、结 语 28 十一、监理单位内部检查验收用表 29 word 文档 可自由复制编辑 PC 建筑构件制作、安装施工监理控制细则 摘 要：装配式混凝土结构作为工厂化生产新技术，按照施工步骤可以划分为：构件加工 运输、吊装和安装调节和固定 与现浇混凝土浇筑连接。结合工程实践，建筑施工监理在装配式混凝土结构施工过程中的质量控制，提出了在工程质量控制过程中的主要问题和解决方法，推动建筑工程监理管理信息化，为建筑工程施工提供有益的理论参考。PC 建筑是指预制混凝土(Precast Concrete)建筑 一、概况 1、编制说明 为了在 PC 构件制作阶段做好监理工作，根据本工程的具体情况，结合有关规范规定、设计文件及施工组织设计，编制本细则，作为在 PC 构件制作阶段的专业监理文件。2、参建单位 工程名称：建设单位：设计单位：深化设计单位：监理单位：施工单位：构件生产单位：3 工程特点：本项目建筑面积（）m2,住宅为剪力墙结构，商业为框架结构，其中（）楼为住宅工程，（）层，总高（）m 和（）m。其中（）层为现浇混凝土结构，（）层以上，外墙为装配式结构（PC）安装，外墙PC参与结构受力，阳台、楼梯、设备平台等也为预制装配式构件。（1）、PC结构形式：（2）、PC构件内容：（3）、PC连接形式：word 文档 可自由复制编辑（4）、PC 结构防水做法：（5）、PC 结构保温层做法：二、编制依据 1 本工程设计图纸、深化设计图纸、设计变更文件和图纸会审纪要；2 PC 专项施工方案；3 本工程经批准的监理规划；4 国家和地方政府颁布的有关现行规范、规程和规定；5混凝土结构工程施工质量验收规范GB50204-2015 6 装配整体式住宅混凝土构件制作施工及质量验收规程DG/TJ08-2069-2010 7 装配整体式钢筋混凝土结构施工及质量验收规范DJ08-2117-2012 8 装配整体式混凝土住宅构造节点图集DJ08-2012 9 钢筋连接用灌浆套筒JG/T398-2012 10混凝土结构施工规范GB50666-2011 11钢筋混凝土用钢GB1499.2-2013 12、依法签订的施工合同、施工监理合同等。三、装配整体式混凝土结构加工制作（一）PC 构件制作阶段监理工作方法 1、PC 构件加工前准备阶段监理工作方法 1)根据监理人员工作经验，在图纸深化阶段提出合理化建议，协助业主、设计及深化设计单位做好 PC 构件图纸深化工作，2)项目监理部人员熟悉 PC 构件图纸，了解构件加工单位的制作工艺流程，结合监理规范要求，制定 PC 构件制作阶段监理工作流程，确定监理工作重点，便于监理人员进行巡视、旁站等监理过程控制，并编制平行检验及平行检测方案。3)审核与 PC 生产的相关的各施工专项方案，主要有塔吊安装方案，PC 现场堆放和吊装专项方案，垂直运输方案，脚手架方案。确定与 PC 构件相关的吊点、埋件、预留孔、套筒、接驳器等的位置、尺寸、型号，协调相关单位根据相关方案措施进行图纸深化，并对预制厂方进行交底。4)选定 PC 加工构件厂，协助甲方在 PC 预制厂的合格供应商内选择加工厂，从 word 文档 可自由复制编辑 营业执照、许可证、生产规模、业务手册（业绩）、试验室等级进行审核。最终选定 PC 预制加工的供应商。5)审核构件加工厂的 PC 构件生产加工方案和进度方案，方案内要体现质量控制措施，验收措施、合格标准；加工、供应计划是否满足现场施工要求。6)模具的制作，模具使用的钢材应符合质量合格的钢材，模具应具有足够的强度、刚度和稳定性。模具组装正确，应牢固、严密、不漏浆，并符合构件的精度要求。模具堆放场地应平整、坚实、不应有积水，模具应清理干净，模具表面除饰面材料铺贴面范围外，应均匀涂刷脱模剂。7)同 PC 构件制作单位技术管理人员沟通，确定 PC 构件制作时的停捡点及隐蔽工程验收程序。8)审批 PC 构件制作单位的制作及运输专项施工方案，是否符合现行国家规范和设计要求，并提出监理方面的合理化建议，确保 PC 构件制作及运输质量。9)根据规范及设计要求同 PC 构件制作单位制定材料进场验收程序，做好进场材料检测及平行检测工作。10)要求 PC 构件制作单位做好混凝土试验配合比配制工作，确保混凝土质量。2、PC 构件制作阶段监理工作方法 1)材料进场验收（1）水泥进场验收：a、水泥验收资料：水泥三天质量检测报告单；28 天后提供水泥 28 天质量检测报关单，质量检测报告单必须有供方质检部门的检测专用章及检测员签章并加盖“合格”章。b、外观验收：核对质量检测报告单与实物的符合性。c、见证施工单位取样工程，按国家规范要求进行见证取样送检；并按照规范要求做好平行检测工作。（2）沙石进场验收：沙石表面密度、云母含量、泥块含量、硫酸盐及硫化物含量、堆积密度、颗粒级配应符合国家规范要求。（3）钢筋进场验收：a、外观检查：钢筋进场时，应平直、无损伤、表面不得有裂纹、油污、颗粒状或片状老锈。b、规格尺寸：对钢筋规格尺寸进行实测，规格必须符合国家标准钢筋混凝土用钢GB1499.2-2013 规定。c、见证取样送检：钢 word 文档 可自由复制编辑 筋进场时应按现行国家标准的规格抽取试件作力学性能检测，钢筋进场应有产品合格证，并应进行复试检验，其质量必须符合现行有关规定的要求，复试合格后方可使用。（4）预埋件进场验收：埋件、套筒、接驳器、预埋件等材料应合格，品种、规格、型号等符合设计和方案要求，查验合格证明文件。（5）门窗框进场验收：a、门窗框应有产品合格证或出厂检验报告，明确其品种、规格、生产单位等。门窗框质量必须符合现行有关标准的规定。b、门窗框的品种、规格、尺寸、性能和开启方向、型材壁厚和连接方式等应符合设计要求。（6）所有进场材料、构配件施工单位和监理单位都必须建立材料及构配件台帐。（7）钢制胎模进场验收：模具应具有足够的刚度、强度和稳定性，并符合构件精度要求。a、应满足预制构件质量、生产工艺、模具组装与拆卸、周转次数等要求；b、应满足预制构件预留孔洞、插筋、预埋件的安装定位要求；c、钢模尺寸允许偏差值应符合规范要求。2）钢制胎模安装：(1)模具专项施工方案要求，组装正确，并应安装牢固、严密、不漏浆；(2)模具表面应清理干净，并应均匀涂刷脱模剂；(3)钢制胎模安装质量必须符合规范要求；（4）钢制胎模安装完成后制作单位必须通知监理验收，验收合格方可进入下道工序施工。3）面砖反打施工，面砖进厂进行验收，在模具内铺面砖前，应对面砖进行筛选，确保面砖尺寸误差在受控范围内，无色差、无裂缝掉角等质量缺陷。入模面砖表面平整，缝隙应横平竖直，缝隙宽度均匀符合设计要求，缝隙应进行密封处理。4）钢筋加工质量控制：(1)受力钢筋的弯钩和弯折必须符合规范和设计要求；(2)除焊接封闭环形箍筋外，箍筋的末端应做弯钩，弯钩应符合设计要求；当设 计无具体要求时，应符合规范要求；word 文档 可自由复制编辑(3)构件调直宜采用机械方法，也可采用冷拉方法，当采用冷拉方法调直钢筋时，冷拉率不宜大于规范要求；(4)钢筋进场后进厂后，进行钢筋的外观验收，取样复试。钢筋骨架尺寸应准确，钢筋品种、规格、强度、数量、位置应符合设计和验收规范文件要求，钢筋骨架入模后不得移动，并确保保护层厚度。(5)埋件、套筒、接驳器、预留孔等材料应合格，品种、规格、型号等符合设计和方案要求。预埋位置正确，定位牢固。(6)、门窗框安装，窗框进厂进行外观验收，品种、规格、尺寸、性能和开启方向、型材壁厚、连接方式等符合设计和规范要求，并提供门窗的质保资料。窗框安装在限位框上，门窗框应采取包裹遮盖等保护措施，窗框安装应位置正确，方向正确，横平竖直，对安装质量进行验收。(7)、钢筋加工的形状、尺寸应符合设计要求，其偏差应符合规范规定要求.5）底排钢筋绑扎质量控制：(1)钢筋的牌号、规格、数量、位置、间距等；(2)纵向受力钢筋的连接方式、接头位置、接头数量、接头面积百分率、搭接长度等；（3）纵向受力钢筋的锚固方式及长度；（4）箍筋、横向钢筋的牌号、规格、数量、位置、间距，箍筋弯钩的弯折角度及平直段长度；（5）钢筋绑扎完成后构件制作单位必须通知监理检查验收，经监理验收合格后方可进入下道工序施工。6）PC 预埋件安装、门窗框及预留洞口留置质量控制固定在胎模上的预埋件、门窗框及预留洞口留置均不得遗漏，且安装牢固，并应分别符合规范要求：7）隐蔽工程验收内容：(1)钢筋的牌号、规格、数量、位置、间距等；(2)纵向受力钢筋的连接方式、接头位置、接头数量、接头面积百分率、搭接长度等；word 文档 可自由复制编辑（3）纵向受力钢筋的锚固方式及长度；（4）箍筋、横向钢筋的牌号、规格、数量、位置、间距，箍筋弯钩的弯折角度及平直段长度；（5）钢筋绑扎完成后构件制作单位必须通知监理检查验收，经监理验收合格后方可进入下道工序施工。（6）钢筋的混凝土保护层厚度；（7）埋件、套筒、接驳器、吊环、插筋、预留孔洞的规格、数量、位置；（8）混凝土粗糙面的质量，键槽的规格、数量、位置；（9）预留管线、线盒等的规格、数量、位置及固定措施。（10）夹心外墙板的保温层位置、厚度，拉结件的规格、数量、位置等。（11）安装吊点隐蔽验收及采集影像资料。8）混凝土浇筑质量控制：（1）应根据混凝土的品种、工作性、预制构件的规格现状等因素，制定合理的振捣成型操作规程。混凝土应采用强制式搅拌机搅拌，并宜采用机械振捣；（2）预留洞口处的缝隙必须封堵严密，以免振捣时出现漏浆，确保混凝土构件外观质量；（3）采用后浇混凝土或砂浆、灌浆料连接的预制构件结合面，制作时应按设计要求进行粗糙面处理，设计无具体要求时，可采用化学处理、拉毛或凿毛等方法制造粗糙面；（4）PC 构件混凝土浇捣，厂家自检合格后，报驻厂监理验收，应对钢筋、保护层、预留孔道、埋件、接驳器、套筒等逐件进行验收，经验收合格后才准浇混凝土。混凝土原材料及外加剂应有合格证、备案证明验证单，并在厂内试验室进行复试。混凝土配合比、塌落度符合规范要求，并做抗压强度试块。混凝土应振捣密实，不应碰到钢筋骨架、面砖、埋件等，随时观察模具、门窗框、埋件预留孔等，出现变形移位及时采取措施。（5）混凝土试块制作及养护：标养试块；同条件养护试块（含拆模试块）；（6）装配式结构尺寸允许偏差及检验方法：word 文档 可自由复制编辑 序号 项目 允许偏差（mm）检验方法 1 表面平整度 2 2m 靠尺和塞尺全数检查 2 阳角方正 2 用拖线板检查 3 上口平直 2 拉通线，钢直尺检查 4 接缝平直 3 钢直尺和塞尺检查 5 接缝深度 1 钢直尺和塞尺检查 6 接缝宽度 1 用钢尺检查（7）装配式混凝土结构中，楼板主要采用叠合板。预制层与上层现浇混凝土层结合成为一个整体，共同工作。预制层主筋即是叠合楼板的主筋，上部混凝土现浇层仅配置负弯矩钢筋和构造钢筋。预制层用作现浇混凝土层的底模，不必为现浇层支撑模板。预制层底面光滑平整，板缝经处理后，顶棚可以减少抹灰层。该叠合板具有现浇楼板的整体性、刚度大、抗裂性好、不增加钢筋消耗、节约模板等优点。在监理过程中，对叠合楼板的施工控制主要在预制层的吊装、预制层和竖向构件(剪力墙、柱)的连接施工质量监控。（8）预制外墙板外观质量和外形尺寸要求都很高，墙板外表应光洁平整，不得有疏松、蜂窝等缺陷。这要求预制外墙板的模板在保证一定刚度和强度的基础上，既要有较强的整体稳定性，又要有较高的表面平整度。一般构件模板多采用定型钢模板。部分模具考虑一模多用时，将模具外包尺寸，如长度、宽度等设计成可调节形式。但通常只是在两种构件外形相同，而长度或宽度不同时，为节约模具数量而采用的。墙板模板的采用平躺结构，可以使墙板正面和侧面全部与模板密贴成型，word 文档 可自由复制编辑 使墙板外露面能够做到平整光滑。预制外墙板内需要设置许多连接用的预埋件。通常预制外墙板的预埋件有墙板与墙板、墙板与竖向构件(剪力墙、柱)和墙板与横梁之间连接的连接件，安装时调整墙板上下高度和垂直度的连接件和临时固定的连接件，以及设备的预留孔和部分预埋的电器线路等部件。这些连接件、预留孔和线路部件都要求在预制墙板中精确定位。混凝土浇筑前应对模具、支架、钢筋和预埋件做检查和验收。混凝土浇筑振捣应细致，不能漏振，避免粗鲁操作。在施工监理过程中，对预制外墙板的施工质量控制主要在以下几点：a、预制生产过程中，主要控制预埋件的定位固定、混凝土浇筑振捣等；b、吊装过程中，主要控制预制外墙板的定位、上下层的连接、垂直度的控制、临时固定的安装等；c、预制外墙板可作为内部竖向承重构件的外模板，外墙板内侧墙面的平整度控制等。9）PC 构件蒸汽养护 构件蒸汽养护可分为静停、升温、恒温、降温四个阶段，混凝土的蒸汽养护应分别符合下列要求：（1）预制构件混凝土浇筑完毕及时养护，静停期间应保持环境温度不低于 5 度，灌筑结束 4-6 小时，且混凝土终凝后方可升温；（2）升温速度不宜大于 10 度/小时；（3）恒温期间混凝土内部温度不宜超过 60 度，最大不得超过 65 度。恒温养护时间应根据构件脱模强度要求、混凝土配合比情况以及环境条件等通过试块试验确定；（4）降温速度不宜大于 10 度/小时；（5）预制构件出仓时的表面温度与环境温度的差值不宜超过 25 度；（6）监理应不定期查验构件制作单位的养护记录。10）PC 构件拆模及成品保护质量控制 （1）脱模起吊时，预制构件的立方体抗压强度应满足设计及规范要求，且不应小于 15N/平方毫米。（查验同条件养护试块的立方体抗压强度）；word 文档 可自由复制编辑 （2）预制构件的外观质量不应有严重缺陷，产生严重缺陷的构件不得使用。产生一般缺陷时，应由预制构件生产单位或施工单位进行休整处理，休整技术处理应经监理部确认后进行实施，经休整处理后的预制构件应重新检查。（3）预制构件允许尺寸偏差及检验方法应符合下表的规定，预制构件有粗糙面时，与粗糙面相关的尺寸允许偏差可适当放松。（4）模具拆除和修补，当强度大于设计强度的 75%（根据同条件拆模试块抗压强度确定），方可拆模。拆模后对 PC 构件进行验收，对存在的缺陷进行整改和修补，对质量缺陷修补应有专项修补方案。（5）预制构件应按设计要求和现行国家标准 混凝土结构工程施工质量验收规范GB50204 的有关规定进行结构性能检验。（6）夹心外墙板的内外叶墙板之间的拉结件类别、数量及使用位置应符合设计要求。（7）预制构件检查合格后，应在构件上设置表面标识，标识内容宜包括构件编号、制作日期、合格状态、生产单位等信息。11）预制构件的场内堆放 （1）预制构件堆放场地应平整坚实，无水坑，地面平整干燥，并排水通畅，同时有车辆进出的回路。（2）构件应按种类、型号、出厂顺序划分区域，构件底层垫块要有足够的刚度和稳定性。（3）在堆放时，发现不合格的构件，必须清楚，严禁混入。（4）不同类型构件应严禁混堆。（5）对于已堆放好的构件，要派专人汇总资料，建立完善的进出厂台帐。（二）、PC 结构制作阶段监理管理措施 1、审查、审批措施：审查施工单位或构件制作单位的单位资质和人员资质，审批制作及运输等专项施工方案，必要时查验专家论证情况。审查制作单位的质量保证措施和管理制度。word 文档 可自由复制编辑 2、编制监理细则及完善内部质量管理程序：根据制作单位的专项施工方案编制制作阶段监理细则；按照制作单位的构件制作工艺流程制定可操作性的监理管理流程，完善各项监理职责。3、巡视、检查制度：制定实施原材料进场验收及见证取样检测制定，确保进场各项材料及构配件符合设计及规范要求；制定检验批及隐蔽工程验收制定，保证构件制作质量符合设计及规范要求；并督促制作单位做好构件编码工作。4、旁站监理：对构件混凝土浇筑进行全过程旁站监理，及时处理施工中发现的质量隐患，确保构件制作质量。5、监理指令：监理工作联系单、监理工作通知单、监理报告、工程暂停令。6、监理会议：定期召开监理例会；根据现场情况召开专题会议及紧急会议，及时处理现场发生的问题。（三）、PC 构件质量保证资料收集要求 1、各项专项施工方案及监理审批手续；专家论证意见；监理细则及审批手续；2、制作阶段所用各种材料、连结件及预制混凝土构件的产品合格证书（预制构件质保书包括吊点的隐蔽工程验收记录、混凝土强度等相关内容）、性能测试报告和复试报告；3、监理旁站记录，隐蔽工程验收记录及影像资料；4、检验批、分项工程验收记录；5、装配式结构实体检验记录；6、工程重大质量问题的处理方案和验收记录；7、其他质量保证资料。四、预制构件运输、吊装和安装（一）、预制构件运输准备 1、构件运输前，根据运输需要选定合适、平整坚实路线。2、在运输前应按清单仔细核对楼梯的型号、规格、数量及是否配套。3、所有预制构件需采用平运法，不得竖直运输。word 文档 可自由复制编辑 4、构件重叠平运时，各层之间必须放 100100 木方支垫，且垫块位置应保证构件受力合理，上下对齐。5、预制构件应分类重叠存放。6、运输前要求构件厂按照构件的编号，统一利用黑色签字笔在预制构件侧面及顶面醒目处做标识及吊点。7、楼梯运输时要按照楼梯的型号，主要针对楼梯的栏杆插孔以及楼梯的防滑槽区分楼梯的上下梯段及型号。8、运输车根据构件类型设专用运输架或合理设置支撑点，且需有可靠的稳定构件措施，用钢丝带加紧固器绑牢，以防构件在运输时受损。9、车辆启动应慢、车速行驶均匀，严禁超速、猛拐和急刹车。（二）、PC 构件运输阶段质量控制 1、运输设备选择：根据构件外形尺寸、重量等技术参数，选择运输车辆（含专用运输装置、橡胶圈、固定绷带、柔性垫片等）、装车器械（吊车、预制件专用吊具、枕木、楔形木枋等）；2、进出场道理选择：由于运输路程较长，应在 PC 构件正式运送之前，事先对路线进行勘察。对预先选定路线的路况、条件限制等情况仔细了解，从而对运输路线进行调整，并督促运输单位组织模拟运输，确定最合理的线路。3、如 PC 构件运输时出现问题，应即刻组织相关单位分析解决问题，避免类似问题重复发生，确保构件运输质量。4、PC 构件出厂前的验收，构件厂应建立产品数据库，对构件产品进行统一编码，建立产品档案，对产品的生产、检验、出厂、储运、物流、验收做全过程跟踪，在产品醒目位置做明显标识。加工厂应有 PC 构件运输方案，采用运输的平板汽车，PC的专用运输架，PC 构件强度达到运输要求，有符合要求的成品保护措施，PC 装车前，监理对 PC 构件再次验收，符合要求后准许出厂，并在 PC 构件上签章（监理验收合格章）。（三）、预制构件的装车与卸货 1、运输车辆可采用大吨位卡车或平板拖车。word 文档 可自由复制编辑 2、在吊装作业时必须明确指挥人员，统一指挥信号。3、不同构件应按尺寸分类叠放。4 装车时先在车厢底板上做好支撑与减震措施，以防构件在运输途中因震动而受损，如装车时先在车厢底板上铺两根 100mm100mm 的通长木方，木方上垫 15mm以上的硬橡胶垫或其它柔性垫。5 上下构件之间必须有防滑垫块，上部构件必须绑扎牢固，结构构件必须有防滑支垫。6 构件运进场地后，应按规定或编号顺序有序地摆放在规定的位置，场内堆放地必须坚实，以便防止不沉和使构件变形。7 堆码构件时要码靠稳妥，垫块摆放位置要上下对齐，受力点要在一条线上。8 装卸构件时要妥善保护，必要时要采取软质吊具。9 随运构件（节点板、零部件）应设标牌，标明构件的名称、编号。（四）、PC 构件吊装安装监理工作要点 1、督促施工单位应建立健全质量管理体系、施工质量控制和检验制度。2、审核施工单位编制的PC 装配式混凝土结构安装施工专项方案，方案包括 PC构件施工阶段预制构件堆放和驳运道路的施工总平面图；吊装机械选型和平面布置；预制构件总体安装流程；预制构件安装施工测量；分项工程施工方法；产品保护措施；保证安全、质量技术措施。3、PC预制构件的进场检验和验收，预制生产单位应提供构件质量证明文件；预制构件应有标识：生产企业名称、工地名称、制作日期、品种、规格、面好、方向等出厂标识；PC 构件的外观质量和尺寸偏差；预埋件、预留孔、吊点、预埋套孔等再次核查，进入现场的构件逐一进行质量检查，检查不合格的构件不得使用。存在缺陷的构件应进行修整处理，修整技术处理方案应经监理确认。4、预制构件的现场存放应符合下列规定 1）预制构件进场后，应按品种、规格、吊装顺序分别设置堆垛，存放堆垛宜设置在吊装机械工作范围内。word 文档 可自由复制编辑 2）预制墙板宜采用堆放架插放或靠放，堆放架应具有足够的承载力和刚度；预制墙板外饰面不宜作为支撑面，对构件薄弱部位应采取保护措施。3）预制叠合板、柱、梁宜采用叠放方式。预制叠合板叠放层不宜大于 6 层，预制柱、梁叠放层数不宜大于 2 层。底层及层间应设置支垫，支垫应平整且应上下对齐，支垫地基应坚实。构件不得直接放置于地面上。4）预制异形构件堆放应根据施工现场实际情况按施工方案执行。5）预制构件堆放超过上述层数时，应对支垫、地基承载力进行验算。6）PC 构件吊装安装前，应按照装配整体式混凝土结构施工的特点和要求,对塔吊作业人员和施工操作人员进行吊装前的安全技术交底。并进行模拟操作，确保信号准确，不产生误解。7）装配整体式混凝土结构工程施工前，应对施工现场可能发生的危害、灾害和突发事件制定应急预案，并应进行安全技术交底。8）装配整体式混凝土结构起重吊装特种作业人员，应具有特种作业操作资格证书，严禁无证上岗。9）装配整体式混凝土结构安装顺序以及连接方式及临时支撑和拉结，应保证施工过程结构构件具有足够的承载力和刚度，并应保证结构整体稳固性。10）预制构件安装过程中，各项施工方案应落实到位，工序控制符合规范和设计要求。11）装配整体式结构应选择具有有代表性的单元进行试安装，试安装过程和方法应经监理（建设)单位认可。12）PC 预制构件的安装准备：吊装设备的完好性，力矩限位器、重量限制器、变幅限制器、行走限制器、吊具、吊索等进行检查，应符合相关规定。13）预制构件测量定位，每层楼面轴线垂直控制点不宜少于 4 个,楼层上的控制线应由底层向上传递引测；每个楼层应设置 1 个高程引测控制点；预制构件安装位置线应由控制线引出,每件预制构件应设置两条安装位置线。预制墙板安装前,应在墙板上的内侧弹出竖向与水平安装线，竖向与水平安装线应与楼层安装位置线相符合。采用饰面砖装饰时，相邻板与板之间的饰面砖缝应对齐。监理对弹线进行复核。word 文档 可自由复制编辑 14）预制构件的吊装:（1）预制构件起吊时的吊点合力宜与构件重心重合,可采用可调式横吊梁均衡起吊就位；吊装设备应在安全操作状态下进行吊装。（2）预制构件应按施工方案的要求吊装,起吊时绳索与构件水平面的夹角不宜小于 60 0，且不应小于 450。（3）预制构件吊装应采用慢起、快升、缓放的操作方式。预制墙板就位宜采用由上而下插入式安装形式。预制构件吊装过程不宜偏斜和摇摆,严禁吊装构件长时间悬挂在空中；预制构件吊装时，构件上应设置缆风绳控制构件转动,保证构件就位平稳。（4）预制构件吊装应及时设置临时固定措施,临时固定措施应按施工方案设置,并在安放稳固后松开吊具。15）预制墙板安装过程应设置临时斜撑和底部限位装置,并应符合下列规定 （1）每件预制墙板安装过程的临时斜撑不宜少于 2 道，临时斜撑宜设置调节装置，支撑点位置距离板底不宜大于板高的 2/3，且不应小于板高的 1/2。（2）每件预制墙板底部限位装置不少于 2 个,间距不宜大于 4m。（3）临时斜撑和限位装置应在连接部位混凝土或灌浆料强度达到设计要求后拆除；当设计无具体要求时,混凝土或灌浆料应达到设计强度的 75%以上方可拆除。16）预制混凝土叠合墙板构件安装过程中,不得割除或削弱叠合板内侧设置的叠合筋。17）相邻预制墙板安装过程宜设置 3 道平整度控制装置,平整度控制装置可采用预埋件焊接或螺栓连接方式。18）预制混凝土墙板校核与调整应符合下列规定 （1）预制墙板安装平整度应以满足外墙板面平整为主。（2）预制墙板拼缝校核与调整应以竖缝为主,横缝为辅。（3）预制墙板阳角位置相邻板的平整度校核与调整,应以阳角垂直度为基准进行调整。word 文档 可自由复制编辑 19）预制墙板采用螺栓连接方式时,构件吊装就位过程应先进行螺栓连接,并应在螺栓可靠连接后卸去吊具。20）预制阳台板安装应符合下列规定 （1）悬挑阳台板安装前应设置防倾覆支撑架，支撑架应在结构楼层混凝土达到设计强度要求时，方可拆除支撑架。（2）悬挑阳台板施工荷载不得超过楼板的允许荷载值。（3）预制阳台板预留锚固钢筋应伸入现浇结构内,并应与现浇混凝土结构连成整体。（4）预制阳台与侧板采用灌浆连接方式时阳台预留钢筋应插入孔内后进行灌浆。（5）灌浆预留孔的直径应大于插筋直径的 3 倍,并不应小于 60mm;预留孔壁应保持粗糙或设波纹管齿槽。21）预制楼梯安装应符合下列规定 （1）预制楼梯采用预留锚固钢筋方式时,应先放置预制楼梯,再与现浇梁或板浇筑连接成整体。（2）预制楼梯与现浇梁或板之间采用预埋件焊接连接方式时,应先施工现浇梁或板，再搁置预制楼梯进行焊接连接。（3）框架结构预制楼梯吊点可设置在预制楼梯板侧面,剪力墙结构预制楼梯吊点可设置在预制楼梯板面。（4）预制楼梯安装时,上下预制楼梯应保持通直。22）装配整体式结构构件连接可采用焊接连接、螺栓连接、套筒灌浆连接和钢筋浆锚搭接连接等方式。23）密封材料嵌缝应符合下列规定 （1）密封防水部位的基层应牢固,表面应平整、密实,不得有蜂窝、麻面、起皮和起砂现象。嵌缝密封材料的基层应干净和干燥。（2）嵌缝密封材料与构件组成材料应彼此相容。（3）采用多组份基层处理剂时,应根据有效时间确定使用量。（4）密封材料嵌填后不得碰损和污染。word 文档 可自由复制编辑（五）、成品保护 1、装配整体式混凝土结构施工完成后,竖向构件阳角、楼梯踏步口宜采用木条(板)包角保护。2、预制构件现场装配全过程中,宜对预制构件原有的门窗框、预埋件等产品进行保护,装配整体式混凝土结构质量验收前不得拆除或损坏。3、预制外墙板饰面砖、石材、涂刷等装饰材料表面可采用贴膜或用其它专业材料保护。4、预制楼梯饰面砖宜采用现场后贴施工,采用构件制作先贴法时,应采用铺设木板或其它覆盖形式的成品保护措施。5、预制构件暴露在空气中的预埋铁件应涂抹防锈漆。预制构件的预埋螺栓孔应填塞海绵棒。五、调节和固定 装配式混凝土结构对各构件安装的精确度要求高，但传统现场方法施工的主体结构与预制混凝土构件之间的连接靠简单的焊接、螺栓固定是达不到精度要求的。吊装前按要求清理调整结合部位，保证工作面整洁；在预制构件吊装时，需要对预制构件的位置、水平、垂直度等进行精细的调节，才能保证构件拼装后的位置准确，例如对面砖饰面墙板、复合保温外墙板等外立面无抹灰的预制构件安装，在施工监理过程中，需对上述内容逐项进行控制。六、与现浇部分的连接 一般预制外墙构件调节、固定后，进行现浇结构模板的支设及钢筋绑扎工作，钢筋绑扎期间，要将所有预制墙板的板片上都有预留钢筋或预埋接驳器接长的钢筋锚入现浇主体结构，一般情况下锚入长度要满足抗震锚固长度要求。为了减小在现浇结构混凝土浇捣过程中产生的震动、混凝土侧压力等不利因素对预制混凝土构件的影响，避免构件产生位移和变形。混凝土浇捣过程中，适当放慢混凝土的浇筑速度，若采用固定泵浇筑时，预制构件固定杆件应避开固定泵泵管支撑系统，浇筑混凝土期间应并派专人监测。word 文档 可自由复制编辑 七、监理工作方法及措施 （一）、PC构件加工监理工作方法 1、审核构件厂的资质文件、业绩，符合要求的，在供应商报审表上给予签认。2、审核 PC 构件加工施工组织设计，在施工组织设计报审表上签署监理审核意见。3、派驻驻厂监理，对 PC构件的生产进行监控。4、对加工 PC 的原材料进行验收，进厂检验、核对质保资料、见证取样复试，材料合格，在材料报审表上签认。5、对模具进行验收，填写模具验收记录。6、对钢筋加工和骨架的绑扎进行验收，预埋件、预留孔、吊点、接驳器、门框等进行隐蔽工程验收，并留有隐蔽影像资料，对验收合格的给予签认。并填写钢筋入模检测记录、预埋件和孔洞检测表、门窗框入模检测表。7、审核混凝土配合比，见证混凝土塌落度和试块制作，监控混凝土浇捣过程。8、对 PC 构件出厂前进行外观检验，填写 PC 出厂前产品检测表。对合格的 PC构件盖监理验收合格专用章，验收人签认。9、驻厂监理整理好验收资料归档。（二）、PC 构件安装控制监理工作方法 1、审核施工单位 PC 专项施工方案，签署监理审核意见。2、对进场的 PC 构件进行外观验收检查，查验随车质量证明文件，合格后在材料/构配件报审表上签署监理意见。3、核验总包准备的金属件、辅材、工具、外架、堆架等材料及构配件，经核验，符合要求后分别给予签认。4、核查 PC 构件现场堆放及成品保护是否符合方案要求，符合要求的给予签认。5、参与施工单位的PC 安装的安全技术交底，并提出监理PC 安装的控制要点。word 文档 可自由复制编辑 6、见证模拟操作及试吊、试安装单元的操作，及信号使用的准确性，写好旁站记录。7、核查特殊作业上岗证，核验合格后给予签认。8、核查吊装前的班前教育，吊装是危险性较大工程，特别我工程外架的特殊形式，人的不安全因素为较大风险，必须在安全技术交底后，在每次上班前进行班前教育，没进行班前教育，禁止吊装。9、复核PC 构件安装控制线，复核合格后在复核单上签署监理意见。10、PC 构件吊装安装实施旁站监理，主要检查施工单位质检及安全监控人员到岗情况、特殊工种人员持证情况以及施工机械、材料准备及关键部位、关键工序的施工是否按（专项）施工方案及工程建设强制性标准执行等情况。并填写旁站记录。11、PC 构件安装验收，对 PC 构件的安装节点及相关尺寸进行检查验收，并填写吊装安装验收检查表，给予签认。12、内墙板柱楼板钢筋安装、及与 PC 构件的叠合钢筋连接等隐蔽验收，签认隐蔽验收记录。13、拼缝防水构造节点为质量关注点，进行逐一验收，形成验收记录，淋水后进行渗漏检查，形成检查整改记录。14、注（灌）浆检查，对注浆过程实施旁站监理，确保灌注浆的质量。15、对现浇结构的墙柱、梁板的模板、钢筋进行检查验收，对现浇混凝土过程进行旁站监理，形成旁站记录。16、拆模后，对现浇结构进行实测实量，对不合格点督促全面整改，形成检查整改动态记录。（三）、PC 结构的质量验收要求 1、装配整体式混凝土结构质量验收应符合现行国家标准，装配整体式混凝土结构的连接施工应逐项进行技术复核和隐蔽工程验收，并应填写检查记录。word 文档 可自由复制编辑 2、主控项目：1）预制构件临时安装支撑应符合施工方案及相关技术标准要求。检查数量：全数检查。检验方法：观察、检查施工记录。2）预制构件外墙挂板连接混凝土结构的螺栓、紧固标准件及螺母、垫圈等配件，其品种、规格、性能等应符合现行国家标准和设计要求。检查数量：全数检查。检验方法：检查产品的质量合格证明文件。3）预制构件钢筋连接用套筒，其品种、规格、性能等应符合现行国家标准和设计要求。检查数量：全数检查。检验方法：检查产品的质量合格证明文件。4）预制构件钢筋连接用灌浆料,其品种、规格、性能等应符合现行国家标准和设计要求。以 5t 为一检验批，不足 5t 的以同一进场批次为一检验批。检查数量：每个检验批均应进行全数检查。检验方法：检查产品的质量合格证明文件及复试报告。5）施工前应在现场制作同条件接头试件，套筒灌浆连接接头应检查其有效的型式检验报告，同时按照 500 个为一个验收批进行检验和验收，不足 500 个也应作为一个验收批,每个验收批均应选取 3 个接头做抗拉强度试验。如有 1 个试件的抗拉强度不符合要求,应再取 6 个试件进行复检。复检中如仍有 1 个试件的抗拉强度不符合要求,则该验收批评为不合格。检查数量：每个检验批均应进行全数检查。检验方法：检查施工记录、每班试件强度试验报告和隐蔽验收记录。6）预制构件与结构之间的连接应符合设计要求，连接处钢筋或埋件采用焊接或机械连接时接头质量应符合国家现行标准钢筋焊接及验收规程JGJ18、钢筋机械连接通用技术规程JGJ107 的要求。检查数量：全数检查。检验方法：观察、检查施工记录和隐蔽验收记录。7）外墙挂板的安装连接节点应在封闭前进行检查并记录,节点连接应满足设计要求,检验方法按现行钢结构施工质量及验收规范GB50205 的相关规定执行。检查数量:全数检查。检验方法:观察检查和隐蔽验收记录。word 文档 可自由复制编辑 8）预制构件外墙板连接板缝的防水止水条,其品种、规格、性能等应符合现行国家产品标准和设计要求。检查数量：全数检查。检验方法:检查产品的质量合格证明文件、检验报告和隐蔽验收记录。9）承受内力的后浇混凝土接头和拼缝,当其混凝土强度未达到设计要求时,不得吊装上一层结构构件；当设计无具体要求时,应在混凝土强度不小于 10N/或具有足够的支承时方可吊装上一层结构构件。已安装完毕的装配整体式结构，应在混凝土强度达到设计要求后,方可承受全部设计荷载。检查数量：全数检查。检验方法：检查施工记录及龄期强度试验报告。3、一般项目 1）预制构件码放和驳运时的支承位置和方法应符合标准图或设计的要求。检查数量：全数检查。检验方法：观察检查。2）连接螺栓应按包装箱配套供货,包装箱上应标明批号、规格、数量及生产日期。螺栓、螺母、垫圈外表面应涂刷防锈漆或喷涂等处理。外观表面应光洁、完整。栓体不得出现锈蚀、裂缝或其它局部缺陷，螺纹不应损伤。检查数量：按包装箱抽查 5%，且不应少于 3 箱。检验方法:开箱逐个目测检查。3）套筒外观不得有裂缝、过烧及氧化皮。检查数量:每种规格抽查 5%,且不应少于 10 只。检验方法：观察检查。4）预制构件安装尺寸允许偏差应符合下表的规定。检查数量：全数检查。检验方法：观察,钢尺检查。检查项目 允许偏差（mm）检验方法 柱、墙等竖向结构构件 标高 5 水准仪和钢尺检查 轴线位置 5 钢尺检查 垂直度 5 靠尺和塞尺检查 墙板两板对接缝 3 钢尺检查 构件单边尺寸 3 钢尺量一端及中部，取其中较大值 梁、楼板等水轴线位置 5 钢尺检查 word 文档 可自由复制编辑 平构件 标高 5 水准仪和钢尺检查 相邻两板表面高低差 2 靠尺和塞尺检查 外墙饰面砖 板缝宽度 5 钢直尺检查 通常缝直线度 5 拉通线和钢直尺检查 接缝高差 3 钢直尺和塞尺检查 连接件 临时斜撑杆 20 钢尺检查 固定连接件 5 钢尺检查（四）、PC 加工和安装控制的监理措施 1、巡视监理组按监理的相关规范要求，每天对作业的部位进行巡视检查，并在监理日记上记录巡视过程和结果，发现存在问题根据情况进行处理，采取措施及处理结果登录监理日记。2、平行检查对材料的验收，对工序的验收、对隐蔽工程的验收实施平行检查。3、旁站监理：1）对关键部位、关键工序的施工质量，实施全过程现场跟踪监督活动的实时记录。2）旁站部位的施工作业内容，主要施工机械、材料、人员和完成的工程数量等
