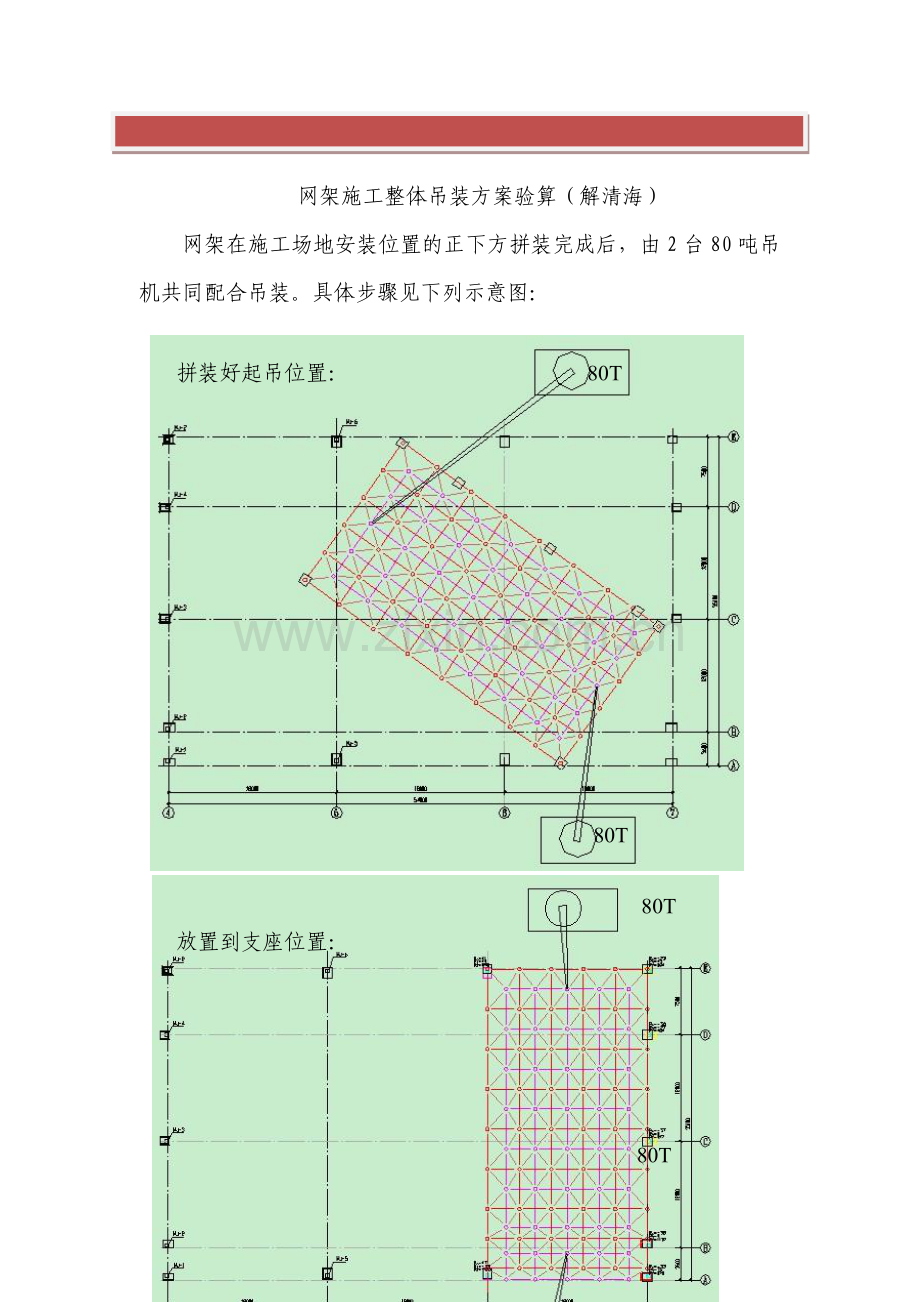

网架施工整体吊装方案验算（解清海）
网架在施工场地安装位置的正下方拼装完成后，由2台80吨吊机共同配合吊装。具体步骤见下列示意图：

拼装好起吊位置： 80T

80T

80T
放置到支座位置：

80T
80吨汽车起重机起重性能表(一)
主臂起重性能表
工作半径(m)
吊臂长度(支腿全伸)
吊臂长度
(不伸支腿)
12.0m
18.0m
24.0m
30.0m
36.0m
40.0m
44.0m
12.0m
2.5
80.0
45.0

15.0
3.0
80.0
45.0
35.0

15.0
3.5
80.0
45.0
35.0

15.0
4.0
70.0
45.0
35.0

11.7
4.5
62.0
45.0
35.0
27.0

9.5
5.0
56.0
40.0
32.0
27.0

8.0
5.5
50.0
37.0
29.2
27.0
22.0

6.8
6.0
45.0
34.3
27.2
25.0
22.0

5.8
6.5
39.4
31.5
25.3
23.2
22.0
18.0

5.0
7.0
35.6
29.1
23.7
21.5
20.3
18.0

4.3
8.0
27.8
25.4
21.0
18.8
17.7
15.7
12.0
3.2
9.5
20.8
20.8
17.8
15.7
14.6
13.2
12.0
2.0
10.0
19.2
19.2
17.0
15.0
13.8
12.6
11.4
1.7
11.0

16.5
15.6
13.5
12.4
11.4
10.4

11.8

14.7
14.7
12.6
11.4
10.6
9.7

12.0

14.2
14.2
12.4
11.2
10.4
9.5

13.0

12.5
12.5
11.3
10.2
9.3
8.8

14.6

10.0
10.0
10.0
9.0
8.5
7.8

15.0

9.4
9.4
9.4
8.7
8.2
7.6

16.0

8.1
8.1
8.1
7.7
7.1

17.8

6.2
6.2
6.2
6.8
6.3

20.0

4.5
4.5
4.5
5.1
5.6

22.0

3.4
3.4
4.0
4.4

23.0

3.0
3.0
3.5
3.9

26.0

1.7
2.2
2.6

27.0

1.9
2.2

28.0

1.6
1.9

30.0

1.0
1.3

31.0

1.1

80吨汽车起重机起重性能表(二)
  主要技术参数
  副臂起重性能
主臂仰角
支腿全伸在两侧或后部吊装
名称
参数
44m主臂+9.5m副臂5°夹角
44m主臂+15m副臂5°夹角
工作半径(m)
起重性能(t)
工作半径(m)
起重性能(t)
全车总重
63.00t
81.3°
10.0
6.00
11.5
4.00
主臂全伸时长度
44.00m
80.4°
11.0
6.00
12.6
4.00
主臂全缩时长度
12.00m
80.1°
11.3
5.90
13.0
4.00
最大仰角
82°
78.6°
13.0
5.20
14.6
3.75
最大爬坡能力
16%
75.2°
16.0
4.40
18.2
3.05
最小转弯半径
15.40%
70.8°
20.0
3.60
22.5
2.55
最大提升高度
58.50m
66.0°
24.0
3.00
27.2
2.10
80t主吊钩重
1t
63.8°
26.0
2.75
29.1
2.05
80t辅助吊钩重
0.5t
58.0°
30.3
1.50
34.0
1.20
6t副吊钩重
0.25t
55.4°
32.0
1.20

常用复合钢丝吊装绳技术参数
直径mm
钢丝总断面积mm2
参考重量
kg/100m
钢丝绳公称抗拉强度kgf/mm2
钢丝绳
钢丝
140
155
170
185
200
钢丝破断拉力总和（kgf>=）
8.7
0.4
27.88
26.21
3900
4320
4730
5150
5570
11.0
0.5
43.57
40.96
6090
6750
7400
8060
8710
13.0
0.6
62.74
58.98
8780
9720
10650
11600
12500
15.0
0.7
85.39
80.27
11950
13200
14500
15750
17050
17.5
0.8
111.53
104.8
15600
17250
18950
20600
22300
19.5
0.9
141.16
132.7
19750
21850
23950
26100
28200
21.5
1.0
174.27
163.8
24350
27000
29600
32200
34850
24.0
1.1
210.87
198.2
29500
32650
35800
39000
42150

钢丝绳6×37
[用途]各种起重、提升和牵引设备。
绳6×37股（1+6+12+18）绳纤维芯

直径（毫米）
钢丝总断面积
(毫米2)
钢丝绳参考重量（公斤/100米）
钢丝绳公称抗拉强度（公斤/毫米2）

钢丝绳

纲丝
140
155
170
185
200
钢丝破断拉力总和（公斤）>=
8.7
0.4
27.88
26.21
3900
4320
4730
5150
5570
11.0
0.5
43.57
40.96
6090
6750
7400
8060
8710
13.0
0.6
62.74
58.98
8780
9720
10650
11600
12500
15.0
0.7
85.39
80.27
11950
13200
14500
15750
17050
17.5
0.8
111.53
104.8
15600
17250
18950
20600
22300
19.5
0.9
141.16
132.7
19750
21850
23950
26100
28200
21.5
1.0
174.27
163.8
24350
27000
29600
32200
34850
24.0
1.1
210.87
198.2
29500
32650
35800
39000
42150
26.0
1.2
250.95
235.9
35100
38850
42650
46400
50150
28.0
1.3
294.52
276.8
41200
45650
50050
54450
58900
30.0
1.4
341.57
321.1
47800
52900
58050
63150
68300
32.5
1.5
392.11
368.6
54850
60750
66650
72500
78400
34.5
1.6
446.13
419.4
62450
69150
75800
82500
89200
36.5
1.7
503.64
473.4
70500
78050
85600
93150
100500
39.0
1.8
564.63
530.8
79000
87500
95950
104000
112500
43.0
2.0
697.08
655.3
97550
108000
118500
128500
139000
47.5
2.2
843.47
792.9
118000
130500
143000
156000

52.0
2.4
1003.80
943.6
140500
155500
170500
185500

56.0
2.6
1178.07
1107.4
164500
182500
200000
217500

60.5
2.8
1366.28
1284.3
191000
211500
232000
252500

65.0
3.0
1568.43
1474.3
219500
243000
266500
290000

⑴、吊装性能验算：
吊装钢丝绳的选择：6-7轴线网架总重约为30吨，吊装采用2根钢绳、4点吊装（见吊装示意图）。每根钢丝绳受力按吊索夹角60度计算，选用6×37，直径为21.5mm，公称抗拉强度200kg/mm2的钢丝绳,每根钢丝绳长12m。计算如下：
（1） 首先计算环链破断拉力Pp（N）
Pp=382d^2=382*25^2=238750（N）（d为环的直径取25mm）
（2）钢丝绳破断拉力Pp（N）
Pp=0.3σd^2=0.3*1400*21.5= 194145(N)
其中σ为材料的抗拉强度，取1400MPA
d为钢丝绳的公称直径，取21.5（mm）
（3） 钢丝绳破断拉力Pp（kgf）
Pp=45d^2=45*21.5^2=19.4145 kgf
（4） 吊索拉力S（t）
S=QC/n=30*1.15/4=8.625T
其中Q为起吊物重
C为吊索顶角角度系数≤60度角时系数为1.15
S=QC/n=30*1.15/4= 10.875T≤90度角时系数为1.45
n为吊索分支数n=4
验算结果对比50T、70T、80T吊车性能表，在工作半径12-14时，吊臂臂长≤24m；吊索顶角角度≤60度角时，两台70T以上吊车方可安全稳定的完成吊装。
⑵、吊装注意事项：
A、进行试吊。试吊是全面落实和检验整个吊装方案完善性的重要保证。试吊的目的有三个：一是检验起重设备安全可靠性；二是检查吊点对网架刚度的影响；三是协调从指挥到起吊、揽风、溜绳和卷扬机操作的总演习。
B、整体起吊：利用2部80T汽车吊同时起吊网架，起吊时要有一统一指挥人员，保证起吊的同步性。
C、网架横移就位：当网架提升越过柱顶安装标高0.5m时，应停止提升。然后靠调整溜绳配合，将网架横移到柱顶，再每次下降0.5m或每次下降100mm进行降差调整，直至将网架就位到柱顶设计位置。
5、网架高空散装
高空散装法是先在地面拼装好小单元，利用吊机配合安装。
50T轮胎吊TR-500EX　额定起重性能表
　支腿全伸出　360°回转　　　单位：1000kg
臂长
半径m
11.0
15.0
19.0
23.0
27.0
31.0
35.0
角度
起重量　
角度
起重量
角度
起重量
角度
起重量
角度
起重量
角度
起重量
角度
起重量
3.0
67
50.0
73
41.2
77
37.2

3.5
64
50.0
71
41.2
76
37.2
78
21.5

4.0
61
48.4
69
41.2
74
35.0
77
21.5

4.5
58
43.8
67
41.2
73
33.0
76
21.5
78
21.5

5.0
54
39.8
65
38.9
71
31.5
74
21.5
77
21.0

5.5
51
36.9
63
36.2
69
30.2
73
21.5
76
20.4

6.0
47
33.9
61
33.3
68
28.8
72
21.5
75
19.9

6.5
43
31.0
58
30.8
66
27.6
70
21.0
74
19.1
76
15.3

7.0
39
28.8
56
28.6
64
26.4
69
20.5
73
18.3
75
14.8

8.0
30
23.7
51
24.6
61
23.1
66
19.0
71
16.7
73
13.8
76
12.7
9.0
13
16.2
46
19.0
57
18.7
64
17.2
68
15.1
71
12.6
74
11.7
10.0

40
15.3
53
15.1
61
15.6
66
13.8
70
11.7
72
10.8
11.0

33
12.6
50
12.6
58
13.2
64
12.6
68
10.8
71
9.9
12.0

25
10.5
45
10.6
55
11.2
61
11.5
65
10.0
69
9.1
13.0

41
8.8
52
9.6
58
10.0
63
9.3
67
8.4
14.0

36
7.6
48
8.3
56
8.8
61
8.6
65
7.8
15.0

30
6.4
45
7.2
53
7.7
59
8.1
63
7.3
16.0

22
5.5
41
6.2
50
6.7
57
7.1
61
6.8
17.0

10
4.7
37
5.4
47
5.9
54
6.3
60
6.4
18.0

32
4.7
44
5.2
52
5.6
58
5.7
19.0

27
4.1
41
4.6
50
4.9
56
5.1
20.0

20
3.6
38
4.0
47
4.4
53
4.6
22.0

30
3.1
42
3.4
49
3.6
24.0

19
2.4
35
2.7
44
2.9
26.0

28
2.1
39
2.3
28.0

17
1.6
33
1.9
30.0

26
1.5
32.0

16
1.1
32.9

8
1.0

副臂

主臂角度
35.0m主臂＋9.8m副臂
35.0m主臂＋17.1m副臂
5°
30°
5°
30°
半径
起重量
半径
起重量
半径
起重量
半径
起重量
80°
7.8
5.60
11.2
2.80
9.7
2.80
15.9
1.10
75°
12.0
5.00
15.0
2.50
14.4
2.30
20.3
1.00
70°
15.8
4.00
18.7
2.30
18.9
1.90
24.4
0.90
65°
19.4
3.20
22.0
2.15
23.2
1.60
28.2
0.85
60°
22.9
2.60
25.4
2.00
27.2
1.40
31.8
0.80
55°
26.1
2.15
28.4
1.75
31.0
1.20
35.1
0.75
50°
29.1
1.65
31.1
1.45
34.6
1.05
38.1
0.70
45°
31.8
1.10
33.6
1.05
37.8
0.80
40.8
0.65
40°
34.3
0.70
35.7
0.65

副
臂
工
况
性
能
表

TR－500EX规格
上车（起重部分）
下车（底盘部分）
型号
TR－500EX
车辆总重
43,200kg
额定总起重量
3.5m时50,000kg
总长
13.63m
主臂长度
11.0m至35.0m（4节主臂）
总宽
3.315m
副臂长度
9.8m至17.1（倾角：5°、30°）
总高
3.78m
臂端单滑轮长度
0.7m（偏斜角18°）
轴距
3.95m
主臂伸出速度
24.0m/153"
轮距
2.502m
主臂变幅速度
－1.5°至80°/68"
地面间隙
0.59（轴向）
起升速度

最高速度
40km/h
主起升机构
140m/分（于第4层）
最小转变半径

副起升机构
120m/分（于第2层）
双轮
11.9m
回转速度
2.4转/分
四轮
6.7m
支腿横向跨距
7.2m
驱动系统
4×4/2×2
支腿支承尺寸
直径为0.5m
爬坡能力
29.5－25－22PR
作业时路面最大载荷
44,100kg
轮胎气压（行驶）
343kPa（3.5kg/m2）
上车后端回转半径
4.12m
（轮胎起重）
412kPa（4.2kg/m2）
钢丝绳　主起升机构
Φ19mm×205m

副起升机构
Φ19mm×116m

70T吊机性能表

吊机支退尺寸8.2×7.2m；全方位360°回转；悬挂配重9.0T。
半 径（m）
杆 长（m）
11.3﹡
11.3m
18.4m
19.8m
27.0m
32.7m
32.7m
39.9m
42.0m
3
70
60

3.5
65
54

4
60
50

4.5
54
46.5

5
48
42.5
40

6
39
36
34
23.0
22.0
16.0
14.0

7
32.5
30
27.8
23.0
22.0
16.0
14.0
11.5

8
27.6
25.6
23.2
23.0
22.0
16.0
14.0
11.5
10.0
9

19.2
21.6
19.7
15.8
14.0
11.4
9.9
10

16.2
19.1
17.0
15.5
13.4
11.3
9.8
12

11.9
14.6
12.9
12.8
11.9
11.2
9.4
14

9.0
11.5
9.9
10.2
10.6
10.0
8.9
16

9.2
7.7
8.1
9.3
8.2
8.0
18

6.1
6.4
7.9
6.6
6.5
20

4.8
5.1
6.5
5.3
5.2
22

3.7
4.0
5.5
4.2
4.1
24

3.2
4.6
3.3
3.3
26

2.6
3.9
2.7
2.7
28

2.1
3.3
2.3
2.2
30

1.9
1.8
32

1.5
1.5
34

1.2
1.2
36

0.9
0.9
38

0.6
编 码
02
01
01
01
01
01
01
01
01
主臂Ⅰ
0
0
93
0
93
93
0
93
100
主臂Ⅱ
0
0
0
37
37
62
93
93
100
主臂Ⅲ
0
0
0
37
37
62
93
93
100
主臂Ⅳ
0
0
0
37
37
62
93
93
100
注：带﹡号红色为主臂在后方，插上回转销子的吊装重量。吊装重量为吨（T）。

精品word文档可以编辑（本页是封面）

【最新资料 Word版 可自由编辑！！】
