水源井凿井单元工程质量评定表模板.doc

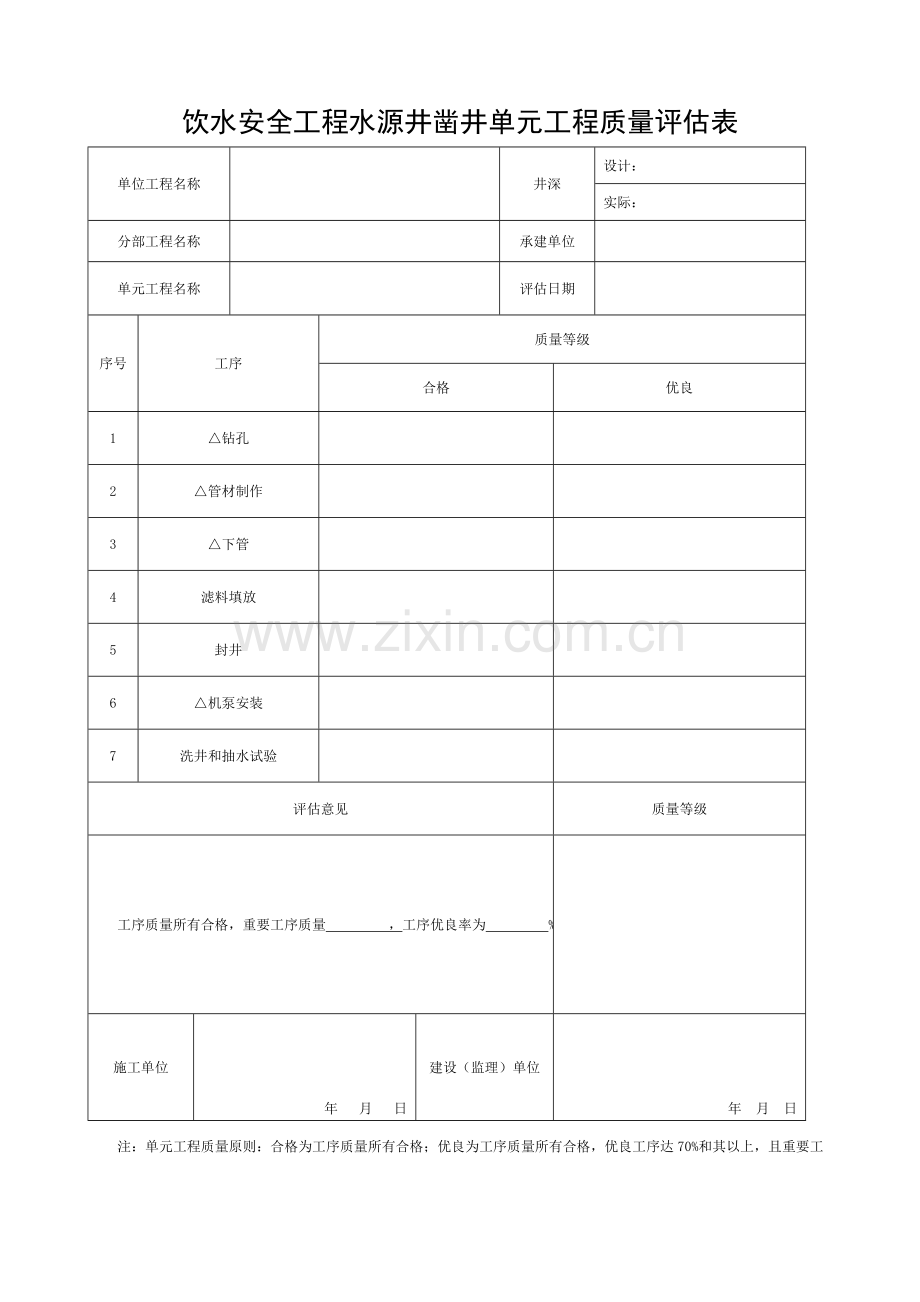

饮水安全工程水源井凿井单元工程质量评估表
单位工程名称

井深
设计：
实际：
分部工程名称

承建单位

单元工程名称

评估日期

序号
工序
质量等级
合格
优良
1
△钻孔

2
△管材制作

3
△下管

4
滤料填放

5
封井

6
△机泵安装

7
洗井和抽水试验

评估意见
质量等级
工序质量所有合格，重要工序质量 ，工序优良率为 %

施工单位
年 月 日
建设（监理）单位
年 月 日
注：单元工程质量原则：合格为工序质量所有合格；优良为工序质量所有合格，优良工序达70%和其以上，且重要工序所有优良。

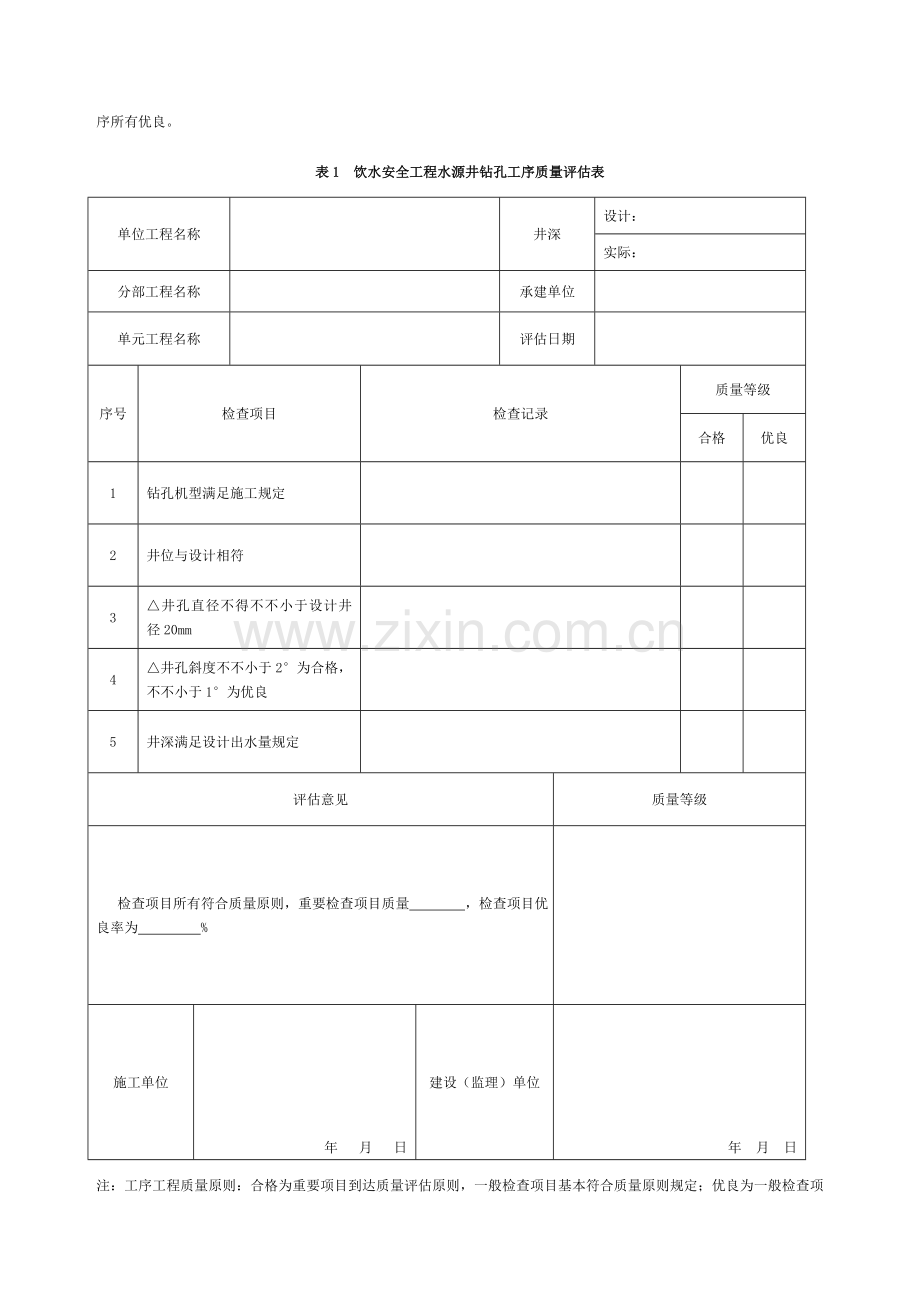

表1 饮水安全工程水源井钻孔工序质量评估表
单位工程名称

井深
设计：
实际：
分部工程名称

承建单位

单元工程名称

评估日期

序号
检查项目
检查记录
质量等级
合格
优良
1
钻孔机型满足施工规定

2
井位与设计相符

3
△井孔直径不得不不小于设计井径20mm

4
△井孔斜度不不小于2°为合格，不不小于1°为优良

5
井深满足设计出水量规定

评估意见
质量等级
检查项目所有符合质量原则，重要检查项目质量 ，检查项目优良率为 %

施工单位
年 月 日
建设（监理）单位
年 月 日
注：工序工程质量原则：合格为重要项目到达质量评估原则，一般检查项目基本符合质量原则规定；优良为一般检查项目基本符合质量原则规定，重要项目所有到达质量优良评估原则。
表2 饮水安全工程水源井管材和制作工序质量评估表
单位工程名称

井管
井管 m
分部工程名称

承建单位

单元工程名称

评估日期

序号
检查项目
检查记录
质量等级
合格
优良
1
△井管制作满足设计和技术规范规定，管壁厚不不不小于5mm

2
△滤水管透水面积满足设计出水规定

3
沉淀管长4~8m

4

5

评估意见
质量等级
检查项目所有符合质量原则，重要检查项目质量 ，检查项目优良率为 %

施工单位
年 月 日
建设（监理）单位
年 月 日
注：工序工程质量原则：合格为重要项目到达质量评估原则，一般检查项目基本符合质量原则规定；优良为一般检查项目基本符合质量原则规定，重要项目所有到达质量优良评估原则。
表3 饮水安全工程水源井下管工序质量评估表
单位工程名称

井管
井管 m
分部工程名称

承建单位

单元工程名称

评估日期

序号
检查项目
检查记录
质量等级
合格
优良
1
△井管与井孔偏心距不不小于5cm为优良，不不小于6cm为合格

2
△井管垂直度不不小于1°为优良，不不小于2°为合格

3
接管对正、接直、封闭严密，接管处强度满足下管安全和成井质量规定

4

5

评估意见
质量等级
检查项目所有符合质量原则，重要检查项目质量 ，检查项目优良率为 %

施工单位
年 月 日
建设（监理）单位
年 月 日
注：工序工程质量原则：合格为重要项目到达质量评估原则，一般检查项目基本符合质量原则规定；优良为一般检查项目基本符合质量原则规定，重要项目所有到达质量优良评估原则。
表4 饮水安全工程水源井滤料填放工序质量评估表
单位工程名称

井管
滤料 m3
分部工程名称

承建单位

单元工程名称

评估日期

序号
检查项目
检查记录
质量等级
合格
优良
1
△滤料规格尽量与含水层岩性相适应，一般采用混合料，粗砂粒径5~7.5mm，中砂粒径2~4mm，细砂粒径1~2mm

2
△滤料填筑高度80~100mm

3
滤料填筑高度要符合设计

4
填料措施由井管四面均匀投放

5

评估意见
质量等级
检查项目所有符合质量原则，重要检查项目质量 ，检查项目优良率为 %

施工单位
年 月 日
建设（监理）单位
年 月 日
注：工序工程质量原则：合格为重要项目到达质量评估原则，一般检查项目基本符合质量原则规定；优良为一般检查项目基本符合质量原则规定，重要项目所有到达质量优良评估原则。
表5 饮水安全工程水源井封井工序质量评估表
单位工程名称

井管
黏土 m3
分部工程名称

承建单位

单元工程名称

评估日期

序号
检查项目
检查记录
质量等级
合格
优良
1
△封井材料除特殊规定外，一般用黏土球封井，土球直径25~30mm，黏土球必须揉实风干，风干后表面无裂纹，内部湿润，含水量约为20%

2
△封井长度应符合设计规定，上下偏差不超过300mm

3
井口封闭用黏土沿井管四面分层扎实填入，直至井口

4
对非计划开采旳含水层，其封闭位置应超过不含水层顶底板各不少于5m

5

评估意见
质量等级
检查项目所有符合质量原则，重要检查项目质量 ，检查项目优良率为 %

施工单位
年 月 日
建设（监理）单位
年 月 日
注：工序工程质量原则：合格为重要项目到达质量评估原则，一般检查项目基本符合质量原则规定；优良为一般检查项目基本符合质量原则规定，重要项目所有到达质量优良评估原则。
表6 饮水安全工程水源井机泵安装工序质量评估表
单位工程名称

井管
装机容量
分部工程名称

承建单位

单元工程名称

评估日期

序号
检查项目
检查记录
质量等级
合格
优良
1
水泵扬程、吸程、流量满足设计规定

2
△水泵安装井管内径与泵体外径间距：金属管不小于50mm，非金属管不小于100mm

3
电动机功率是水泵功率旳1.1~1.3倍，柴油机功率是水泵功率旳1.2~1.4倍

4
△机座平稳、结实，运行时不沉陷和倾斜

5

评估意见
质量等级
检查项目所有符合质量原则，重要检查项目质量 ，检查项目优良率为 %

施工单位
年 月 日
建设（监理）单位
年 月 日
注：工序工程质量原则：合格为重要项目到达质量评估原则，一般检查项目基本符合质量原则规定；优良为一般检查项目基本符合质量原则规定，重要项目所有到达质量优良评估原则。
表7 饮水安全工程水源井洗井和抽水试验工序质量评估表
单位工程名称

分部工程名称

承建单位

单元工程名称

评估日期

序号
检查项目
检查记录
质量等级
合格
优良
1
△洗井后，井底沉淀物不不小于井深旳5/1000,；洗井完，抽水30min后取水样，用容积法测定，中粗砂含水层不超过1/20230，粗砂、砾石不超过1/50000

2
洗井后自上而下逐层进行，洗井后到达设计出水量

3
△抽水试验要持续，不得停歇，如有停歇，重新进行

4
抽水试验水位稳定持续时间：松散地层不不不小于8h，基岩或贫水层应延长时间

5
有动水位、静水位观测记录和抽水试验成果

评估意见
质量等级
检查项目所有符合质量原则，重要检查项目质量 ，检查项目优良率为 %

施工单位
年 月 日
建设（监理）单位
年 月 日
注：工序工程质量原则：合格为重要项目到达质量评估原则，一般检查项目基本符合质量原则规定；优良为一般检查项目基本符合质量原则规定，重要项目所有到达质量优良评估原则。
