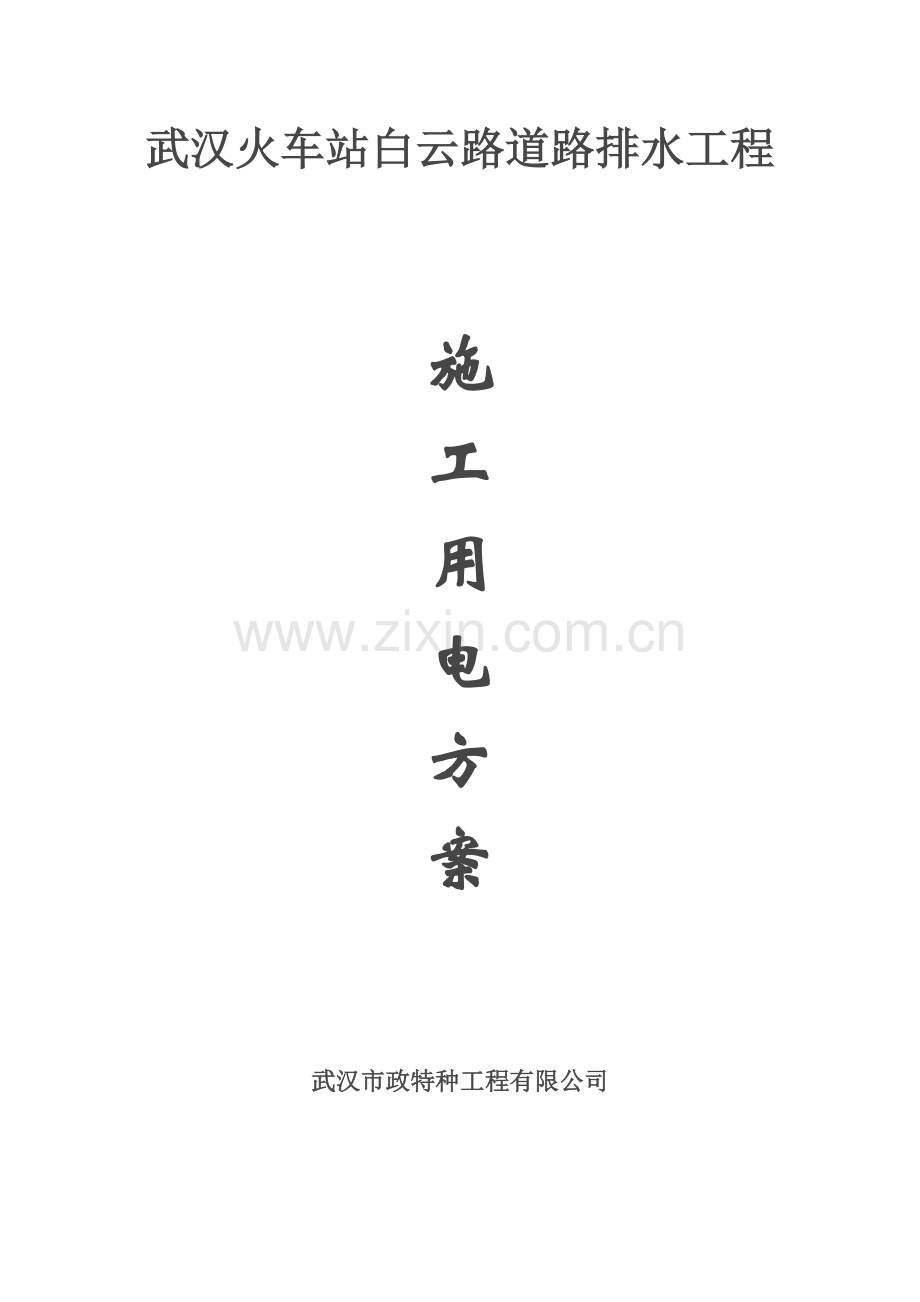

武汉火车站白云路道路排水工程

施
工
用
电
方
案

武汉市政特种工程有限公司

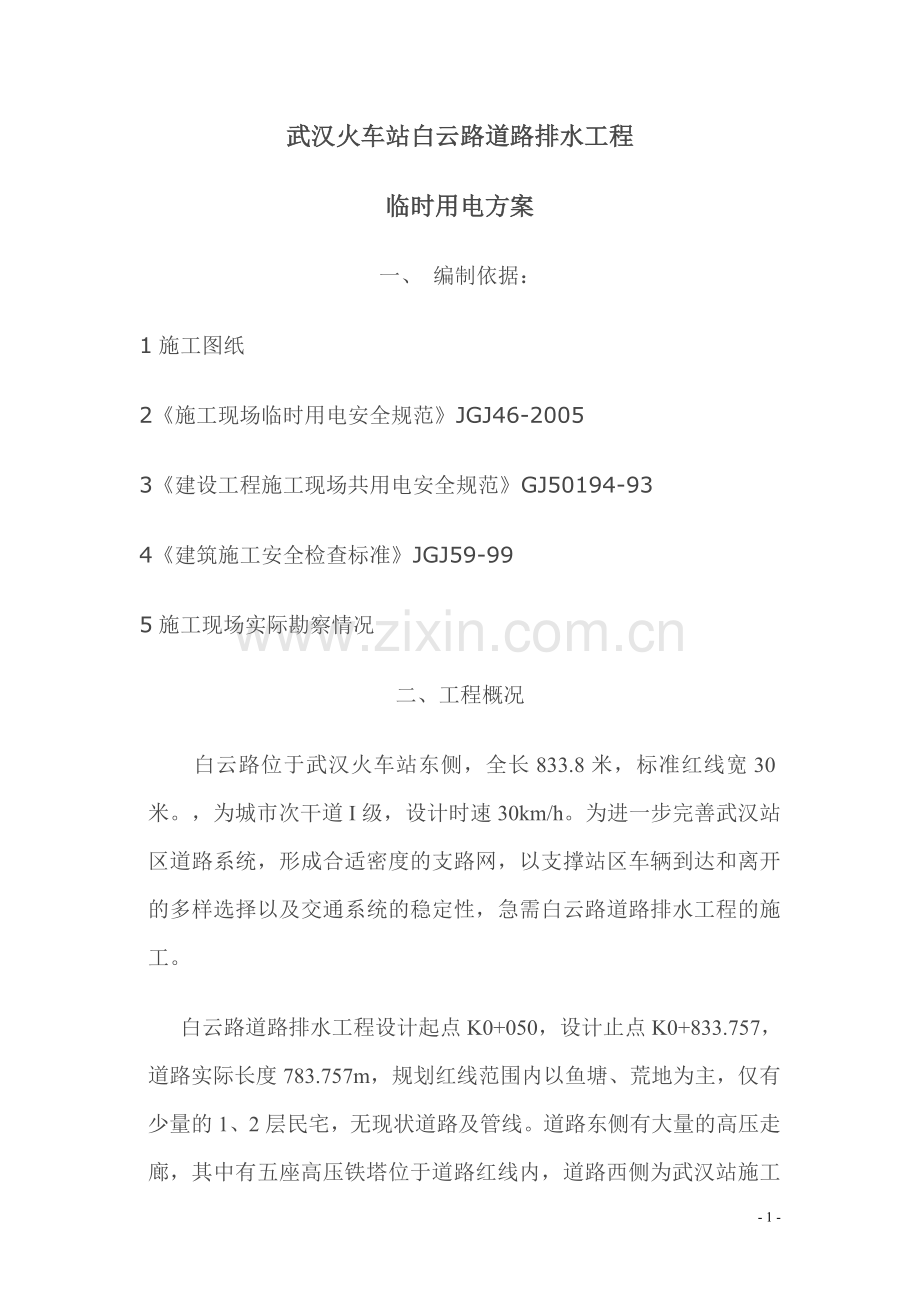

武汉火车站白云路道路排水工程
临时用电方案
一、 编制依据：
1施工图纸
2《施工现场临时用电安全规范》JGJ46-2005
3《建设工程施工现场共用电安全规范》GJ50194-93
4《建筑施工安全检查标准》JGJ59-99
5施工现场实际勘察情况
二、工程概况
白云路位于武汉火车站东侧，全长833.8米，标准红线宽30米。，为城市次干道I级，设计时速30km/h。为进一步完善武汉站区道路系统，形成合适密度的支路网，以支撑站区车辆到达和离开的多样选择以及交通系统的稳定性，急需白云路道路排水工程的施工。
白云路道路排水工程设计起点K0+050，设计止点K0+833.757，道路实际长度783.757m，规划红线范围内以鱼塘、荒地为主，仅有少量的1、2层民宅，无现状道路及管线。道路东侧有大量的高压走廊，其中有五座高压铁塔位于道路红线内，道路西侧为武汉站施工现场，道路通过地区地势变化较大，自然标高在黄海高程19.5-31m之间。
项目经理：袁少仁
副经理：姜广建
三、项目部组织机构
技术负责人：商景发

施工员 方 雄
安全员 柳 营
电气工 石子田
材料员 李方华

各施工作业组负责人：黄贵松

四、主要实施方案
1主要施工机械一览表
序号
机械或设备名称
数量（台）
单台功率（KW）
总功率
1
砂浆搅拌机
2
3
6
2
插入、平板式振动棒
6
1.5
9
3
室内外照明

30
4
砼搅拌机
2
7.5
15
5
水泵
6
1.5
9
6
打夯机
4
1.5
6
2、用电量计算
电机功率 =45W
照明容量 30KW
电机平均功率因数为
总用电量为：P=1.05K1P1 1.05 1.05(0.7×46＋0.8×30)＝58W
其中：K1~2 为同时使用系数。
3、配电干线负荷计算
根据现场实际情况并考虑其他因数，决定由现场配电室引2路主干线为现场供电，即WL1、WL2。
a. WL1回路，主要是共搅拌机用电及附近辅助小功率设备，该二级配电箱考虑三个输出回路，其中二个回路主要为搅拌机供电 ，一备一用。
搅拌机用电功率 46KW
由于辅助小功率设备用电量在该回路所占比例极小，同时利用时间极少，因此在计算该回路负荷时可忽略不计。
Iwl1=P/1.732COSφU=46/1.732×0.8×380＝87（A）
查表选用电缆：YC-3×25 2×16
验算：
主要验算电缆的机械强度及容许电压降。本工程所有电缆均采用挂线杆敷设，因此可忽略机械强度的计算，只考虑容许电压降，且只验算电机的容许的电压降即可。
通常电机容许电压波动为：±5%，对施工现场临时线路而言可取7%，即
ε＝P×L/C×S=46×200/77×150=0.79〈26 可行。
（L取值按最长距离200米进行计算）
b. WL2回路，主要供生活区办公区用电，按30KW计算。
查表选用电缆：VV-3×16 2×6
电压降验算：
可行。
（L取值按最长距离80米进行计算）
4室内线路及现场临时线路
办公室、民工宿舍、食堂等线路均采用PVC线槽明敷设穿铜芯线。配电箱至移动设备线路均采用铜芯橡胶软电缆，随用随收；配电箱至固定设备的线路，当沿地面敷设时通常也用橡套软电缆，并埋地用穿钢管保护。
五、安全保证措施
1组织保证
① 实行项目经理责任制。项目经理是施工安全的第一责任人。
② 项目安全员是施工现场用电安全的监督及管理人员，对整个施工现场的安全用电进行全面管理。
③ 项目部电工是施工现场安全用电的具体实施者，在项目经理和安全员领导下进行具体操作和实施。施工现场每班作业电工不得少于2人。
④ 施工现场的安全员及专业电工必须是持证人员，严禁非专业人员从事专业工作。
⑤ 建立安全检查制度。建立三级检查制度：公司安全管理部门定期组织公司相关技术人员和安全管理人员对现场进行用电安全检查，主要检查管理责任制是否在现场得到了落实，电气线路敷设是否满足规范要求，电器设备是否完好、可靠，维修检查记录是否完善，专业维护电工是否持证上岗等。现场安全员不定期地组织专业电工进行现场巡视检查，发现安全隐患及时维修整改，将隐患消灭在萌芽之中。现场维护电工每天对现场用电线路及电气设备进行检查，对发现问题及时维修，并形成检查记录和维修记录。
2设备保证
① 所有电气设备质量必须符合国家现行规程规范的要求；
② 三级配电箱必须按规定安装相应的漏电保护装置，其漏电保护开关的动作电流均不得大于30mA，响应时间应小于0.1s；
③ 所有配电箱保护接地和工作零线均必须分别加装接线端子，且接地可靠，接地电阻不得大于4Ω；
④ 所有配电箱均必须有防雨装置，且应加装锁具，标识醒目。
⑤ 总配电室门口应配备两具用于防止电气火灾的灭火器具。
3线路敷设
① 施工现场所有电气线路必须由专业的电工架设，严禁非电工操作。现场敷设的电气线路应整齐美观，严禁乱拉乱放。
② 施工现场的配电主干线：从总配电室引出的电缆采用架空线和 埋地敷设。
埋地部分的电缆均穿钢管保护，当穿越公路时其埋设深度不小于400mm。在有可能遭遇外力碰撞的地方应采用穿钢管保护，敷设的电缆严禁承受额外机械应力。
架空线路采用绝缘导线架设在专用木杆上，并有绝缘子固定好，电杆严禁架设在树木、脚手架及其它设施上。电杆埋设深度应为杆长的1/10加0.6m，回填土应分层夯实。在松软土质处应加大埋入深度或采用卡盘等加固，架空线路的档距不得大于35m，架空线路的线间距不得小于0.3m，靠近电杆的两导线的间距不得小于0.5m。
③ 室内线路敷设：办公区、宿舍区及食堂内的配线均采用BV导线穿PVC线槽敷设，沿天棚及墙面明敷设。插座及开关为明装。严禁私拉用电线路和擅自增添用电器具。
④ 室外照明尽量采用固定照明器具，避免经常移动线路，以减少人员触电机会。
4制度保证
① 临设电气线路及设备施工前，应由专业工长和专职安全员向电工做用电方案的交底工作。
② 对已敷设完的电气线路及设备在通电前均应进行绝缘测试，对漏电开关必须进行漏电检查试验，对接地体也必须进行接地电阻试验，合格后方能投入运行。
③ 民工在入场前应由安全员组织民工进行安全用电教育。
④ 在总配电室前应悬挂安全警示牌，严禁非值班电工进入总配电室；在各级配电箱处也应悬挂相应的安全警示牌。
⑤ 必须坚持持证上岗的原则，现场电工均必须持有上岗证件，严禁非专业电工从事电气作业。
⑥ 整个施工现场均采用三相五线制，保护地线必须与工作零线严格分开，严禁混用。
⑦ 建立安全用电责任制和检查制度。落实安全责任制，并落实到具体人员。定期由现场安全员组织专业电工对整个施工现场的电气线路和电气设备进行检查，并作好检查记录，发现安全隐患及时处理。特别是在停电、大雨和大风后一定要对电气线路和电气设备进行一次检查，以避免事故发生。
5防火措施
建立由项目经理为第一责任人、安全员为施工现场的具体管理以及专业电工为具体实施的安全防火制度。
② 在总配电室门前悬挂防止电气火灾用的灭火器具，并定期检查器具的有效性。
③ 电气设备应远离易燃液体及气体。
④ 合理选用电气控制开关，使控制开关与电器设备具有有效的匹配，严禁用大于线路承受能力的保护开关和熔丝。
⑤ 严禁线路超负荷运行，严禁将已老化或绝缘已破损的导线用于施工现场，以防止导线短路发生火灾事故。
6 预防火灾措施
针对电气火灾发生的原因，制定出有效的预防措施。
    根据电气设备的用电量正确选择导线截面，从理论上杜绝线路过负荷使用，保护装置要认真选择，当线路上出现长期过负荷时，能在规定时间内动作保护线路。
    导线架空敷设时其安全间距必须满足规范要求，当配电线路采用熔断器作短路保护时，熔体额定电流一定要小于电缆或穿管绝缘导线允许载流量的2.5倍，或明敷绝缘导线允许载流量的1.5倍。经常教育用电人员正确执行安全操作规程，避免作业不当造成火灾。
    电气操作人员要认真执行规范，正确连接导线，接线柱要压牢、压实。各种开关触头要压接牢固。铜铝连接时要有过渡端子，多股导线要用端子或涮锡后再与设备安装，以防加大电阻引起火灾。
    配电室的耐火等级要大于三级，室内配置砂箱和绝缘灭火器。严格执行变压器的运行检修制度，按季度每年进行四次停电清扫和检查。现场中的电动机严禁超载使用，电机周围无易燃物，发现问题及时解决，保证设备正常运转。
    施工现场内严禁使用电炉子。使用碘钨灯时，灯与易燃物间距要大于30cm，室内不准使用功率超过100W的灯泡，严禁使用床头灯。
    使用焊机时要执行用火证制度，并有人监护，施焊周围不能存在易燃物体，并备齐防火设备。电焊机要放在通风良好的地方。
    施工现场的高大设备和有可能产生静电的电气设备要做好防雷接地和防静电接地，以免雷电及静电火花引起火灾。
    存放易燃气体、易燃物仓库内的照明装置一定要采用防爆型设备，导线敷设、灯具安装、导线与设备连接均应满足有关规范要求。
 配电箱、开关箱内严禁存放杂物及易燃物体，并派专人负责定期清扫。
    设有消防设施的施工现场，消防泵的电源要由总箱中引出专用回路供电，而且此回路不得设置漏电保护器，当电源发生接地故障时可以设单相接地报警装置。有条件的施工现场，此回路供电应由两个电源供电，供电线路应在末端可切换。
    施工现场应建立防火检查制度，强化电气防火领导体制，建立电气防火队伍。
    施工现场一旦发生电气火灾时，扑灭电气火灾应注意以下事项：
    迅速切断电源，以免事态扩大。切断电源时应戴绝缘手套，使用有绝缘柄的工具。当火场离开关较远需剪断电线时，火线和零线应分开错位剪断，以免在钳口处造成短路，并防止电源线掉在地上造成短路使人员触电。
    当电源线因其它原因不能及时切断时，一方面派人去供电端拉闸，另一方面灭火时，人体的各部位与带电体应保持一定充分距离，必须穿戴绝缘用品。
扑灭电气火灾时要用绝缘性能好的灭火剂如干粉灭火机，二氧化碳灭火器，1211灭火器或干燥砂子。严禁使用导电灭火剂进行扑救。
六 配电箱与开关箱
1、本工程临时用电采用TN—S三相五线三极配电两极保护。三极配电指总配电箱、分配电箱、开关箱，动力配电与照明配电分别设置。两极保护指分配电箱和开关箱，经漏电保护开关保护。
2、配电箱的材质和安置要求
（1）配电箱、开关箱采用铁板制作，铁板的厚度大于1.5mm。
（2）固定式配电箱、开关箱的下底与地面的垂直距离大于1.3m，小于1.5m；移动式配电箱、开关箱的下底与地面的垂直距离大于0.6m，小于1.5m。
（3）分配电箱与开关箱的距离不超过30m。开关箱与其控制的固定式用电设备的水平距离不超过3m。
（4）配电箱、开关箱装设在干燥、通风及常温场所。
（5）配电箱周围有二人同时工作的空间和通道，无任何碍操作及维修工作的物品；无灌木、杂草。
（6）配电箱、开关箱有防雨、防尘设施，有门锁。
3、配电箱开关箱装设的电器要求
（1）箱内安装是左大右小，大容量的控制开关和熔断器装设在左面，小容量的开关器安装在右面。
（2）配电箱内的电器，安装在非木质的绝缘安装板上。
（3）配电箱、开关箱及其内部开关电器的所有正常不带电的金属部件均作可靠的保护接零。保护接零采用标准的黄/绿双色线及专用接线板连接，与工作零线有明显的区别。
（4）配电箱、开关箱电源导线的进出为下进下出。
（5）导线的进、出口处，加强绝缘，并将导线卡固。
（6）配电箱、开关箱内选用铜线。为了保证可靠的电气连接，保护零线采用绝缘铜线。
（7）所有配电箱，均标明其名称、用途，并作分路标记。
4、总配电箱的电器配置与接线
（1）本工程用电采用TN—S系统。因本工程现场较大，临时线路较多，所以总配电箱设置漏电保护器（FQ）。
（2）总配电箱，装设总隔离开关和分路隔离开关、总熔断器和分路熔断器（或自动开关和分路自动开关）；总开关电器的额定值、动作整定值与分路开关电器的额定值、动作整定值相适应。
（3）总配电箱，装设电压表、总电流表、总电度表等仪表。
5、分配电箱的电器配置与接线
（1）分配电箱的电器配置与接线，与总配电箱的电器配置与接线，以及配电线路相适应。
（2）分配电箱，装设总隔离开关、分路隔离开关、总熔断器和分路熔断器（或自动开关和分路自动开关）；总开关电器的额定值、动作整定值与分路开关电器的额定值、动作整定值相适应。
6、开关箱的电器配置与接线
（1）开关箱的电器配置与接线，与分配电箱的电器配置与接线，以及配电线路相适应。开关箱设置漏电保护器。
（2）每台用电设备，有各自专用的开关箱，实行“一机一闸一漏”制，严禁用同一开关电器直接控制两台或两台以上用电设备（含插座）。
（3）开关箱内开关电器，能在任何情况下都可以使用电设备实行电源隔离。开关箱设置漏电保护器。
七、接地与接零保护系统
1、本工程施工现场比较宽广，用电设备较多，用电量大。为防止在TN—C三相四线接零保护情况下由于共用中性线而使中性线带电，造成触电事故而采用TN—S三相五线接零保护。
2、TN—S三相五线接零保护架设要求
（1）保护零线不通过开关或熔断器。
（2）保护零线作为接零保护的专用线，单独使用，电缆用五芯铠装电缆。
（3）保护接零除了从总配电箱电源侧引出外，在任何地方不与工作零线有电气连接。
（4）保护零线的截面积不小于工作零线的截面积，同时满足机械强度的要求。
（5）保护零线的统一标志为黄/绿双色线，在任何情况下不将其作负荷线用。
（6）重复接地在保护零线上。工作零线不加重复接地。
（7）保护零线除了在配电室或总配电箱作重复接地外，还在配电线路的中间处及末端做重复接地。
八、漏电保护器
1、漏电保护器的使用
（1）当人员触电时，在尚未达到受伤害的电流和时间内即跳闸断电。
（2）若设备线路发生漏电故障，应在人尚未触及时即先跳闸断电，避免设备长期存在隐患，以便及时发现并排除故障。
（3）可以防止因漏电而引起的火灾或损坏设备等事故。
2、漏电保护的接线方法
（1）漏电保护器，装设在配电箱电源隔离开关的负荷侧和开关箱电源隔离开关的负荷侧。
（2）开关箱内的漏电保护器的额定漏电动作电流不大于30mA，额定漏电动作时间小于0.1s。
（3）用于潮湿场所的漏电保护器，采用防溅型产品，其额定漏电动作电流不大于15A，额定漏电动作时间小于0.1s。
（4）总配电箱和开关箱中两极漏电保护器的额定漏电动作电流和漏电动作时间，合理配合，具有分级分段保护功能。
（5）漏电保护器，按产品说明书安装和使用。对搁置已久又重新启用和连续使用一个月的漏电保护器，认真检查其特性，发现问题及时修理或更换。
九、现场照明
1、照明器使用的环境条件
（1）在正常的空气相对湿度时使用，选用开启式照明。
（2）在潮湿或特别潮湿的场所，选用密闭型防水防尘照明或配有防水灯头的开启式照明器。
2、特殊场合照明器的安全电压
（1）在高温、导电灰尘和灯具离地低于2.4m等场所的照明，电源电压不大于36V。
（2）在潮湿易触电体及带电体场所的照明电源电压不大于24V。
（3）在特别潮湿的场所、导电良好的地面或金属容器内工作的照明电源电压不大于12V。
3、照明系统中灯具及插座的数量
在照明系统中的每一单相回路中，灯具和插座的数量不超过25个，并装设熔断电流为15A的熔断器保护。
4、室外照明设置
（1）照明灯具的金属外壳，作保护接零。单相回路的照明开关箱（板）内，装设漏电保护器。
（2）室外灯具距地面不低于3m，镝灯安装高度在离地面5m以上；灯线固定在接线柱上，不靠近灯具表面；灯具内接线牢固。
5、室内照明
（1）室内灯具的设置不低于2.4m。
（2）室内螺口灯头的接线，其相线接在与中心触头相连接的一端，零线接在与螺口相连接的一端；灯头的绝缘外壳无破损和漏电。
（3）在临时工棚内安装照明灯具，灯具有阻燃底座，并使灯具与顶棚保持一定距离。安装在存放易燃材料的场所的照明器材，选用符合防火要求的电器器材。
（4）任何电器、灯具的相线，经过开关控制，不使相线直接引入灯具或电器。
（5）工地上使用的单相220V生活电器，使用专用漏电保护器。
（6）对民工临时宿舍内的照明装置及插座，严格管理。严禁私拉乱接。
十、避雷针装置及其安装
1、避雷针装置由避雷针、导（防）雷引下线和接地装置组成。
2、施工现场避雷针的安装对象有塔吊。
十一、触电与救护
1、人体触电伤害事故的易发
（1）在保护措施不完善的情况下，易发生人体触电伤害事故。
（2）施工人员违章操作时，易发生人体触电伤害事故。
2、紧急措施
（1）使触电者迅速脱离电源。使触电者迅速脱离电源的方法有两种：一种方法是切断电源开关；另外易种是用干燥的绝缘木棒、布带等将电源线从触电者身上拨离，或者将触电者拨离电源。
（2）严禁救护者用手直接推、拉和触摸触电者；严禁救护者使用金属物品或其他绝缘性能差的物体（如潮湿的木棒、布带）接触触电者。
（3）触电者脱离电源后，必须立即采取急救措施，如人工呼吸法、心脏按摩法。
十二、建立健全临时用电安全技术档案
1、建立施工现场临时用电安全技术档案，有主管现场的电气技术人员负责其建立与管理工作。
2、施工现场不仅有临时用电施工组织设计，而且做好以下资料记录：
（1）修改临时用电施工组织设计的资料；
（2）技术交底资料；
（3）临时用电工程检查验收表；
（4）电器设备的试验、检验凭单和记录；
（5）接地电阻测试记录表；
（6）定期检（复）查表；
（7）电工维修工作记录。
