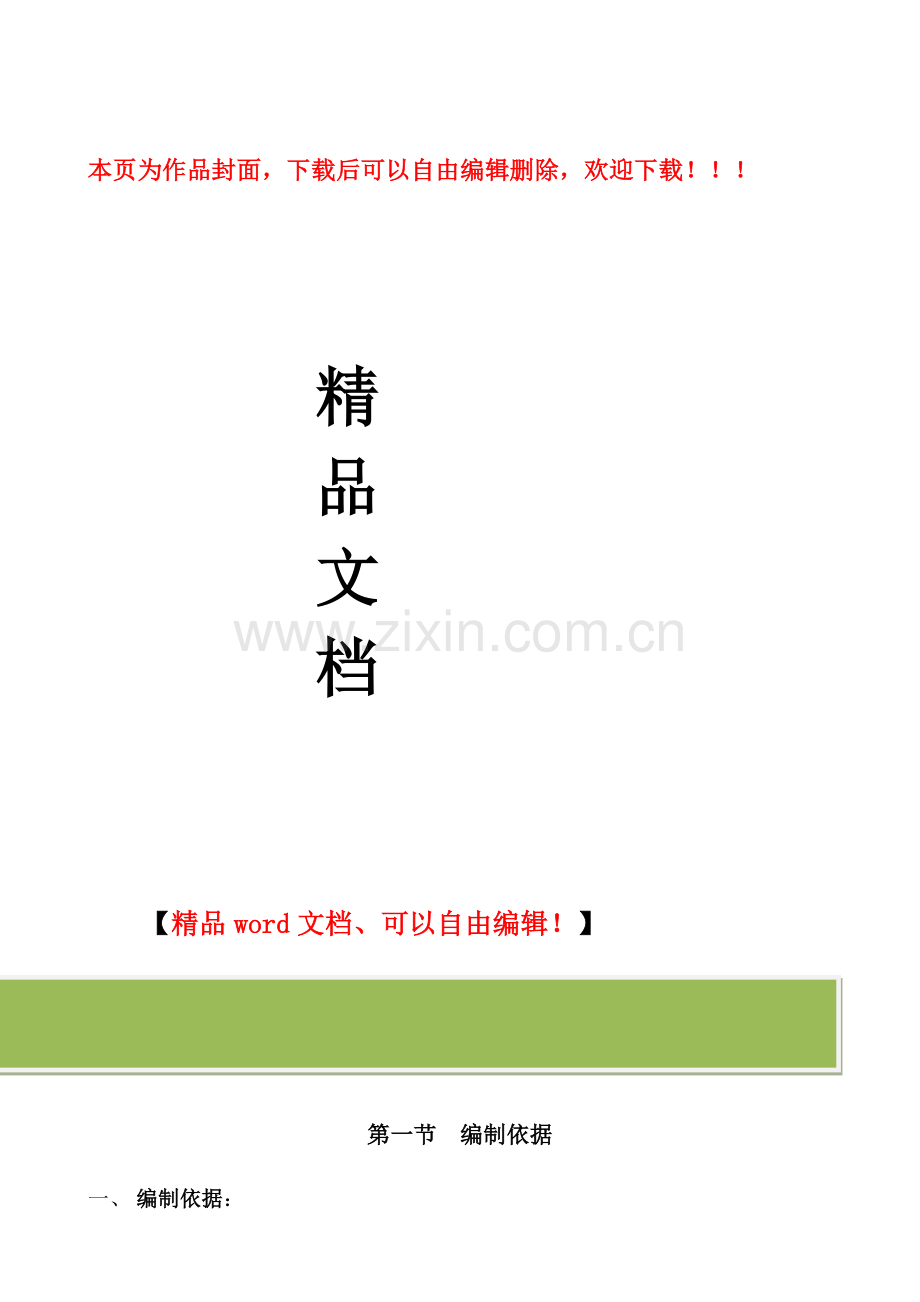

本页为作品封面，下载后可以自由编辑删除，欢迎下载！！！

精
品
文
档

1
【精品word文档、可以自由编辑！】

第一章 工程概况
第一节 编制依据
一、 编制依据：
1、空军工程大学中心校区单身干部公寓楼工程招标文件及图纸答疑纪要；
2、中国建筑北京设计研究院提供的设计图纸；
3、《建筑施工手册》第四版；
4、《建筑工程施工质量验收统一标准》GB50300-2001；
5、公司Q/E/S管理体系文件；
6、类似工程施工经验。
二、工程主要涉及的规程、规范：
1、工程建设标准强制性条文（房屋建筑部分）；
2、混凝土结构工程施工质量验收规范（GB50204-2002）；
3、建筑地基基础工程施工质量验收规范（GB50202-2002）；
4、混凝土外加剂应用技术规范（GB50119-2003）；
5、粉煤灰混凝土应用技术规程 （JBJ146-90）；
6、建筑施工扣件式钢管脚手架安全技术规范（JGJ 130-2001）；
7、混凝土泵送施工技术规程（JGJ/T 10-95）；
8、地下防水工程施工质量验收规范（GB50208—2002）；
9、地下工程防水技术规范（GB50108-2001）；
10、建筑工程冬期施工规程（JGJ 104-97）；
11、工程测量规范（GB50026-93）；
12、砌体工程施工质量验收规范（GB 50203-2002）；
13、多孔砖砌体结构技术规程 （JGJ137—2001）；
14、建筑地面工程施工质量验收规范（GB50209-2002）；
15、屋面工程施工质量验收规范（GB50207-2002）；
16、建筑装饰装修工程施工质量验收规范（GB50210-2001）；
17、钢筋焊接及验收规程（JGJ18-2003）；
18、钢筋机械连接通用技术规程（JGJ 107-2003）；
19、建筑工程施工质量验收统一标准（GB50300-2001）；
20、建筑给水排水及采暖工程施工质量验收规范（GB50242-2002）；
21、建筑电气工程施工质量验收规范（GB50303–2002）；
22、通风与空调工程施工质量验收规范（GB50243-2002）；
23、建筑施工安全检查标准（JGJ 59-99）；
24、施工现场临时用电安全技术规范（JGJ 46-2003）；

第二节 工程概况
一、 概述：
工程名称：空军工程大学单身干部公寓楼工程；
工程地点：西安市长乐东路甲字一号空军工程大学内；
建设单位：空军工程大学；
设计单位：中国建筑北京设计研究院；
工期目标: 确保335日历天；
质量目标：确保“全军工程优质奖”，争创“长安杯”；
安全目标：杜绝死亡和重伤事故、重大交通机械和火灾事故，轻伤事故发生频率控制在2‰以下。施工现场安全达标为优良标准。
文明工地建设目标：施工现场文明氛围突出，办公生活场所整洁美观；建成花园式施工现场，确保省级文明工地的实现。
新技术应用目标：积极应用建设部推广的十大新技术新工艺，提高施工的科技含量，确保建成省级科技示范工程，争创国家级科技示范工程。
二、 设计概况：
本工程为框架结构，平面呈“L”形布置，整体地下室，出±0.000以后工程分A、B两个施工段独立施工，其中A段公寓楼长74.6米，宽18.8米；B段公寓楼长176.44米，宽18.8米。工程总建筑面积：35892㎡（其中地下面积6870㎡，A段地上面积8342㎡，B段地上面积20680㎡），建筑基底面积4542㎡（其中A段1180㎡，B段3362㎡）。建筑层数为地下1层、地上6层，局部7层；建筑总高度为20.100m（其中B段屋脊标高为27.100米，A段屋脊标高为23.820米）。钢筋混凝土斜面挂瓦屋面；钢筋混凝土筏板基础；建成后，地下一层设停车位231辆，A段地上设宿舍202间，B段设宿舍428间，同时设有活动室13间。结构设计使用年限：50年；抗震设防分类：丙类建筑；结构安全等级：HRB335；结构环境类别：一类，与水或土直接接触的环境为二b；建筑抗震设防烈度：8度。
三、 建筑概况：
工 程 做 法
编号
适用范围
类别
备注
台阶
室外踏步及平台
铺地砖台阶
规格600×600
散水
全部
混凝土散水
宽1200
外墙饰面
全部
贴面砖墙面
规格100×100
地面
汽车库
细石混凝土地面

汽车库人员通道、通风机房
水泥地面

楼面
卫生间、阳台
铺地砖楼面
规格300×300×8
楼梯间
花岗石板
规格600×600×25
其余
铺地砖楼面
规格600×600×10
踢脚
楼梯间
光面花岗石踢脚
高120
其余

高120
墙裙
通风机房、汽车库
水泥砂浆墙裙
高1000（车库1500）

内墙饰面
卫生间
釉面砖墙面
规格200×300×8
通风机房
穿孔板吸声墙面
改用50×50U型轻钢龙骨穿孔水泥加压板，孔距20孔径10mm
其它
乳胶漆墙面

吊顶
一至五层
平光内墙乳胶漆顶棚

走道、门厅
矿棉板吊顶

六层房间、七层活动室
纸面石膏装饰板吊顶

油漆
木材面油漆
中等调和漆

金属面油漆
普通调和漆

屋面
坡屋面
不上人屋面
防水均选用1.5厚丙烯酸防水涂膜（一布四涂）40厚挤塑板保温 见陕02J01屋-12
地下一层楼梯间屋面
屋面构架屋面
上人屋面
防水均选用1.5厚丙烯酸防水涂膜（一布四涂）40厚挤塑板保温
阳台与室外接触部分保温
粘贴30厚挤塑板（除阳台底板粘贴50mm厚的挤塑板）
地下室顶板保温
板底粘贴50厚岩棉毡，钉钢丝网，20厚，1：2.5水泥砂浆粉刷
东西山墙
粘贴30厚挤塑板
楼梯隔墙
楼梯间墙粘贴20厚挤塑板
卫生间防水
均选用1.5厚丙烯酸防水涂膜，地砖应防滑。

四、结构概况：
该工程抗震设防类别为丙类建筑，抗震设防烈度为8度，结构的设计使用年限为50年，结构安全等级为二级。本工程地基处理采用大开挖换填法，基坑底标高-6.260米，不足处用级配砂石回填，其压实系数不得小于0.96。基础采用600mm厚钢筋混凝土筏板基础，基础底标高-6.100米，基础外放1000mm。地下室挡土墙厚300mm，在-0.300米处收头完毕。地下室顶板180mm厚。该工程在基础施工时分别设置了纵横七道混凝土后浇带，后浇带800mm宽。同时在B10～B11轴及B16～B17轴线处设520mm宽温度伸缩缝。在上部结构梁板施工过程中，卫生间、阳台混凝土顶标高较结构楼层顶标高均低50～80mm。屋面为钢筋混凝土斜屋面。
混凝土强度等级：
基础垫层为C10;构造柱:C25;
基础:混凝土强度等级为C30;
框架柱:一、二层混凝土强度等级C35;三层及以上混凝土强度等级C30,
梁、楼板混凝土强度等级:C30,其他结构构件为C30.
地下室基础底板抗渗等级S6,地下室外墙抗渗等级;S6
砖砌体：
地下室内隔墙：240厚MU7.5非承重粘土空心砖，M5水泥砂浆；
地上内、外墙：120、200厚MU7.5非承重粘土空心砖， M5水泥石灰砂浆；
基础类别：
本工程地基处理采用大开挖换填地基，基坑底标高为-6.260米。采用钢筋混凝土筏板基础，筏板板厚600mm，钢筋混凝土筏板底标高为-6.100m。基础梁截面尺寸以700（宽）×1200（高）mm为主，最大基础梁截面尺寸为850×1200mm。
挡土墙及柱子：
地下室挡土墙墙厚300mm，挡土墙顶标高至-0.300处结束。
柱子：
地下室柱截面尺寸以600×（650～750）mm 为主；
一至三层柱截面尺寸以600×650mm为主，剩余柱子截面尺寸为600×600mm；
四至六层柱子截面尺寸为600×600、600×500、500×500mm等；
结构梁：
该工程门框架梁跨度分别为8400㎜、7200mm、4800㎜。东西方向框梁以300×800mm居多，次梁为250×600mm；南北方向框梁以300×600mm居多，次梁为250×500mm。
结构板：
地下室顶板：180mm厚（标高-0.300）；
卫生间、阳台：80mm厚；
屋面板：130mm厚；
剩余结构板：110mm厚；
钢筋：
基础梁及框架柱以HRB33级Φ25mm钢筋为主；筏板上网片钢筋为Φ22@200，下网片钢筋为Φ20@200钢筋为主；结构梁以HRB335级Φ25mm钢筋为主；除卫生间和阳台顶板钢筋为ф8@200，分布钢筋为ф6@200；地下室顶板钢筋为Φ12@200；其余顶板钢筋为ф10@200，分布钢筋为ф8@200。
结构标高：
一层顶板标高3.270米；
二层顶板标高6.570米；
三层顶板标高9.870米：
四层顶梁标高13.170米
五层顶板标高16.470米；
六层顶板标高19.770米；

五、安装工程概况
1 冷热水系统概况：
冷热水由小区内的自来水管网直接供给，生活热水由小区内热水管网直接供给，冷热水管采用钢衬塑复合管，系统试验压力0.6
2 消防自喷系统：
本工程消防流量室内156/s,室内206/ s，室内自喷消防流量为306/ s，消防两小时用水量存于小区内的消防贮水池内，火灾前十分钟消防用水量9.0m³设于小区内的最高建筑物的屋顶水箱间内，该系统在室外设置地下室水泵结合器一套，湿式报警阀设在车库内的排风机房内，车库内喷头选用ZSTZ直立型喷头，在宽度＞1。2M的通风管下腹选用ZSTZ下垂型喷头，消防系统采用热度管，连接采用丝接合卡箍连接，消火栓试验压力为1，自喷试验压力1.4。
3 排水系统概况：
排水系统采用污、废水合力垂力排水，地下室废水采用潜污泵提升排至室外，排水管主管采用UPVC螺旋管，横管采用UPVC硬质管，承杆粘接，地下室废水管采用焊接钢管，焊接。
4 采暖系统概况：
本工程共暖热媒由室外热力管网集中供给，供回水温度为95/70℃，供暖系统采用单管垂直串联上供下回式，供热干管敷设于顶层楼板下，回水管敷设于地下室顶板梁下，散热器采用745型灰铸铁，采暖管采用焊接管，DN≤32采用丝扣，DN＞32采用焊接。
5 通风系统概况：
地下室车库通风设送热风和排烟系统，车库的排风排烟平时通过诱导风机将车库内有害气体吹向排风口，当发生火灾时，通过消防控制中心切换排风防火阀及开启排烟口进行排烟，当烟气温度达到280℃时，排烟口自动关闭，通风管道采用镀锌铁皮。
6 电气系统：
A段由校区变电所引来一路电源至地下室配电柜AP1，变电所引出采用YJV22—铠装电缆，进户处重复接地，由AP1引出线采用BV 导线，金属线槽内敷设至地下一层顶板处，至地上部分不穿线槽，导线穿管保护埋墙暗敷至相应的配电箱。
B段由校区变电所引来一路电源至地下室配电柜AP1/2/3，变电所引出采用YJV22—铠装电缆，进户处重复接地，由BP1/2/3引出线采用BV 导线，金属线槽内敷设至地下一层顶板处，至地上部分不穿线槽，导线穿管保护埋墙暗敷至相应的配电箱。
地下车库由校区变电所引来二路电源至地下室配电柜B1、C1，变电所引出采用YJV22—铠装电缆，进出处作重复接地，由B1、C1引出的线穿管保护埋地、埋墙或暗敷至相应配电箱。
各层配电箱引至宿舍配电箱用线为BV-3×6，走道线槽敷设，线槽引出电力、照明分支配线采用钢管埋板、埋墙敷设。
穿管布线明敷设时，当管路敷设在热水管下面时为0.2米，上面时为0.3米；当管路敷设在蒸汽管下面时为0.5米，上面时为1米；当不能符合上述要求时，应采用有保温措施，对于保温措施的蒸汽管，上下净距可减少为0.2米。
金属线槽布线电线及电缆在金属线槽内不得有接头，电线、电缆的总截面不应超过线槽截面的50％。金属线槽部线，在线路连接、转角、分支及终端处采用相应的附件。金属线槽垂直或倾斜敷设时，应采用防止电线或电缆在线槽内移动。金属线槽敷设时，吊点及支撑点距离，应设置吊架、支架分别是：直线段不大于3m或线槽接头处，线槽首端、终端及进出接线盒0.5m处。
防雷、接地及安全系统：在屋面沿女儿墙明敷设Φ12镀锌圆钢避雷带作为接闪器，屋面避雷网格不大于20m×20m或24m×16m,利用结构柱内主筋（不少于二根）作为引下线，接地极利用建筑物基础内钢筋，作为防雷装置的钢筋之间的连接均应焊接。为防止侧击雷，建筑物的钢构架及砼的钢筋应互相连接，结构圈梁中的钢筋也连接成闭合回路，并同防雷装置连接。屋面上的金属物体及敷设在建筑物表面金属物件，架空、垂直敷设的金属物及进出建筑物的金属管道均与防雷装置可靠连接。在引下线距地面0.5m处设测试连接板供测试用，建筑物周边引下线在室外地坪下0.8m处，应设有Φ12镀锌圆钢，长2米的外甩钢筋。
低压配电系统的接地形式采用（TN-C-S）系统。进户处重复接地。所有配电回路设专用保护线（PE线），反正常不带电而绝缘损坏时刻能带电的电气设备的金属外壳，金属支架等物体均应与PE线可靠连接。本工程采用联合接地系统，重复接地，防雷接地，电子信息系统接地等均应与总等电位端子板连接。
在地下室每个进线柜旁边设一总等电位端子板（1000×100×10铜排），总等电位端子板通过不少于二处与接地装置可靠连接。接地电阻不应大于1欧，当实测不能满足要求时，利用外甩钢筋，加设人工接地极。总等电位联结应将保护干线、接地干线、各种公用设施的金属管道（如商、下水、热力、燃气等管道），建筑物金属结构，钢筋混凝土基础钢筋等可靠连接。设有洗浴设备的卫生间作局部等电位联结，等电位端子箱下端距地0.3米，将卫生间内金属管道及联结件、PE线、地板内钢筋与端子板连接。
7有线电视系统：
有线电视系统由校总有线电视网统一考虑。A、B段系统前端信号由校有线电视网引入，电视信号采用1路SYDLV-75-12同轴电缆穿钢管埋地引至一层前端设备箱。垂直干线选用SYKV-75-7同轴电缆埋墙敷设。分支及分配器箱引出分支线均采用SYKV75-5电缆。走道线槽敷设，线槽引出采用穿钢管埋板 、埋墙敷设。前段箱处进行接地。
8网络布线系统：
A、B段网络交换机设于建筑内一层。每层设配线架。进入建筑A、B段的数据干线选用光纤，埋地引入，埋深0.8米，穿钢管保护。垂直数据干线8芯多光纤，穿钢管保护墙内明敷。水平支线选用六类4对非屏蔽双较线，走廊部分采用金属线槽保护吊顶内敷设。引至房间部分穿钢管保护暗敷。
9电话系统：
公用电信网引来外线，建筑内一层设电话交接箱。A、B段电话采用HYA23-300（2×0.5）电讯电缆埋地引入，埋深0.8米进户处穿钢管保护。电话干线采用HYA-50（2×0.5）通讯电缆钢管保护埋墙暗敷设引至各电话分线箱。电话支线采用HYA-2×0.5通讯线走廊部分采用金属线槽保护吊顶内敷设。引至房间部分穿钢管暗敷。
10火灾报警系统：
在工程地下室均设火灾报警系统。由校区消防中心引相应的消防线路至B段内地下室一层消防接线箱。系统通过点型火灾探测器和手动报警按钮相结合的方式进行火灾自动报警，对消防系统进行监控。火灾报警控制、警报线路采用穿钢管埋地、墙、板等非燃烧体结构内敷设，由接线盒、线槽等引测器、控制设备等明敷线路采用金属软管测器、控制设备等明敷设线路采用金属软管保护，其中控制、报警线路做防火保护处理。
第三节 工程项目施工条件
一、施工场地条件
1、本工程建设地点位于西安市长乐东路北侧空军工程大学校院内施工现场场地平整，交通方便，水电均可就近解决。
2、现场位于学院内，现场南围墙为学院原有围墙，北侧采用砖砌围墙，其余彩钢瓦隔墙与学院隔离，现场大门在北侧西面，施工道路在学院以外道路，施工中不影响学院的生活和教学秩序，场内地面标高与场外道路标高相差较大；基坑已经开挖完毕。
3、根据现场实际情况，施工现场面积充足，施工现场修建办公室、门卫室、宿舍、厕所、库房、木工房、钢筋加工及堆放场地等临时设施；施工人员住在施工现场内。
二、现场前期准备条件
土方开挖、级配砂石回填等分项工程由建设单位另外提前发标进行，目前施工现场正在做上述前期施工。
三、道路运输条件
本工程施工现场北面及东面进场道路基本能够满足施工机械和车辆通行要求。施工现场的主入口设在现场北边，有利于减少施工对学院的影响，较为有利。
第四节 项目施工特点与难点
一、工程规模大、工期短、各项资源需要量大
本工程占地面积较大，地下1层，地上6层。总建筑面积约35892平方米。建筑装修复杂，工程体量大，交叉作业多等必然需要大量的原材料、设施料、施工机械和各专业施工人员。
二、建筑物外围尺寸大，属超长结构建筑
本工程外围尺寸东西长为176.44m，因此如何控制结构混凝土的收缩开裂与不均匀沉降是本工程设计与施工所要考虑的一个非常重要的问题。
三、建筑物多水房间数量多：
该工程每个宿舍均有一个卫生间，总数量为630个，因此在是过程中必须对防水工程进行重点策划，严格管理。
四、施工场地狭窄：
在±0.000以下施工阶段，施工现场非常狭窄，半成品加工场地面积有限，同时该工程东西距离较远，现场条件不能设置环行道路给施工带来很多不便。
五、装饰施工特点与难点
本工程的装修项目较多：楼地面、石材、外墙面砖、吊顶、斜屋面等，工序多，时间紧，这也给后期产品保护带来很大困难。

第二章 现场平面布置图
一、施工现场平面布置条件
1、本工程建设地点位于西安市长乐东路北侧空军工程大学校区西侧，施工现场的三通一平已完成。施工用电建设单位计划一路供电，根据现场用电量计算，只要甲方接入现场的供电量大于800KVA就能满足现场施工需要。
2、目前现场南侧围墙已建成。由于南侧围墙微呈倾斜布置，基坑南边开挖边线距离围墙在8米至40米之间，东边开挖边线距离马路边约50米，西边开挖边线距离边界20米，南边开挖边线距施工现场可用场地边线45米。
3、根据现场实际情况，施工现场修建办公室、门卫室、厕所、库房、木工房、钢筋加工及堆放场地等临时设施。
4、现场生活区设立三栋活动房，用于工人住宿、同时生活区设立职工食堂、餐厅、职工活动中心、厕所、浴室等。办公区设立两栋活动房，作为施工管理人员、甲方、监理人员办公用房，同时办公区设立厕所、浴室。
二、施工现场平面布置意图和思路
1、考虑到施工场地要最大限度地用于施工生产需要，除施工需要必须在施工现场设置的临时设施以外，尽量减少现场临时设施修建量。
2、施工总平面布置要分阶段实施，逐步完善。
3、施工总平面布置布置时，做到既满足施工的需要，又要起到美化施工环境、宣传企业和项目形象的目的。做到施工现场文明氛围突出，办公生活场所整洁美观，确保省级文明工地目标的实现。
4、临时设施的修建样式要符合公司的统一要求，达到标准化布置。
5、现场办公区、施工区、生活区形成明显分开的三大块。同时随着施工的进展，当局部场地和通行道路进行调整时要采用活动护拦予以隔离。
三、注重CI形象宣传
　　CI是Corporate Identity(企业识别)的简称，公司已制定了CI战略，对企业在施工的CI形象宣传进行了统一的规定。本工程在开工之初就进行CI形象策划。对项目的CI形象的策划采取如下规定：
1、项目员工着装：项目经理部员工在现场工作期间一律着企业工装；外联队伍要求服装整齐、统一，与本企业的工装有区别；现场警卫人员着经济警察制服。
2、项目全体人员佩戴由本企业统一制作的胸卡。办公室使用统一的门牌。

3、安全帽由企业统一标准，正面贴司徽。现场管理人员、现场操作人员、外联队伍、专职安全监督人员的安全帽要有明显的区分标志。

4．项目现场正对大门，可根据业主的意见决定是否并排放置放大的业主要求与公司质量方针标牌，两侧相对放置工程简介、现场平面布置、组织机构、公司简介、安全生产、质量保证、消防保卫、环境保护等其他标牌。现场围墙上方设置固定支架，根据国家、社会重要时事，经常性张挂公益性标语，显示本工程建设者关心公益之良好形象。

施工现场大门

5．设专人负责工地周边地区的清洁工作，保证施工期间周边环境在某些方面好于平时，树立业主与公司之良好形象。
6．施工脚手架搭设完成后，结构主体统一用绿色密目网全封闭围挡，其中在施工层用专用隔声防尘幕布围挡。主体施工至3层以上时，在最高层顶端四面张挂横式条幅，书“陕西五建”并着公司司徽。在大门口设立洗车台，配备专用冲洗设备和人员，对驶出现场的车辆的车体和轮胎进行冲洗，防止带泥污染道路。
四、生活区：
生活区设在现场以西北角。
在该区域设职工宿舍、食堂、厕所、浴室、茶水房、洗衣房、活动室、医务室、水房及浴室等基本生活设施。生活区主要设施布置如下：
1、生活区入口

2.职工食堂：

3.职工宿舍：

五、办公区
在施工现场大门内西侧设置一个办公区。办公用房采用二层轻型活动房屋搭设，其中一层设置会议室、监控室、职工培训室及项目经理办公室、监理办公室、业主办公室，二层为现场其他管理人员办公室。
1、职工培训室

2、宣传报栏

3、监控室
现场设多头摄像系统，对施工区域进行实时监控并向公司总部进行传送图像信息。

4、办公室布置：

5、会议室布置

6、在办公区内设置“八牌二图” 、升旗台。

六、现场生产设施
1、钢筋加工棚及堆放场地
（1）由于该工程东西距离长，为确保施工现场的半成品钢筋不乱拉乱用，同时为加快施工进度，项目部拟设置两个钢筋加工场地。
（2）钢筋棚采用钢结构，棚顶铺设彩钢板。
（3）钢筋堆放用型钢作成堆放架架空堆放并挂牌标识，注明使用部位、规格、数量、产地、试验状态等。钢筋堆放场地地坪作硬化处理，2%坡向排水明沟。直条钢筋堆放采用3米长10号工字钢，钢翼缘上500mm间距焊接钢管作支架隔断，按一根原材4道放置，钢筋存放区搭防雨棚，避免雨淋锈蚀。

2、设施料堆放场地
材料堆放场地地坪作硬化处理，2%坡向排水明沟。钢管采用架空堆放。

3、木加工棚
木加工棚采用轻钢结构，木加工棚要采用隔音围挡措施。

４、混凝土搅拌站
根据建设单位的意向，该工程混凝土为现场搅拌混凝土。由于该工程东西造型近似对称，故在施工过程中将其划分为两个大施工段进行施工。同时该工程东西方向距离较长，为保证该工程的施工进度，拟在施工现场设立两个独立的混凝土搅拌站，一个搅拌站负责A段结构施工混凝土的搅拌，另一个搅拌站负责B段结构施工混凝土的搅拌，每个搅拌站均设两台强制式５００搅拌机和一台８０地泵，其两侧分别布置水泥库房和砂石堆场。水泥和砂石的屯集数量为能够满足一层结构板混凝土浇筑量为原则。
５、砂浆搅拌站
砌体施工时，在现场四周共设立不少于6个砂浆搅拌机，用于砌筑砂浆的搅拌。后期装饰装修阶段，混凝土搅拌站可作为砂浆搅拌站，用于粉刷砂浆的搅拌，以及零星垫层混凝土的搅拌。同时现场配备不少于6台砂浆搅拌机，砂堆场、水泥库、砖堆场布设在其周边。砌筑砂浆搅拌采用电子计量装置。
6、材料库房
在现场设立材料库房两个，材料库房为砖木结构。
7、垃圾台现场每隔45米设置一个，建筑垃圾和生活垃圾分类存放。
七、现场垂直运输机械布置：
1、从基础开始垂直运输设备采用三部回转半径为50米的塔吊进行钢筋、模板等物料的垂直运输，其安装位置分别在B段南侧两部，A段北侧一部。
2、施工现场在后期砖砌体及装修阶段配备六台物料提升机配合作业，其中B段安装四台，A段安装两台组织施工。物料提升机在3层主体施工完时安装就位。具体安装位置详见施工平面布置图。
3、混凝土输送泵：在混凝土搅拌站出料口处设立两台输送泵，同时每个搅拌站各配备一台混凝土布料机配合作业。
八、现场排水系统设置：
根据施工现场情况，采取道路、场地硬化，集水坑、沉淀池，排水管沟，化粪池，渗井等措施，确保汛期雨水、施工排水、生活排水的通畅，以保证工程的进度和质量。

道路和场地排水沟
1、施工道路采用C15混凝土路面，截面为单面坡向（坡度2%），道路坡度2/1000。道路的一侧设排水管、沟组合，坡度2/1000，排水方向为建筑物四周，并在东边西边各设沉淀池一座。
2、生产区域的搅拌站、材料堆场、设施料堆场、钢筋加工和模板加工场地的地面全部硬化处理，设2%坡度，坡向场地角部的集水沉淀坑。
3、水冲厕所均经过化粪池后排入校内污水管道。
第三章 施工方案
根据施工图纸、国家标准及本公司长期的施工经验及施工能力，为确保本工程能够高速度、高质量地完成，达到标书要求，使业主放心满意，特制定如下施工方案。
第一节 施工顺序
一、施工顺序
1、施工顺序原则
本工程施工流程按先地下，后地上；先结构后围护；先主体后装修；先土建后安装的总施工顺序原则进行部署。
2、施工阶段划分
在施工总体部署上，按照施工内容在时间与空间上的区别，将本工程实际施工划分为四个施工阶段：基础及地下室结构施工阶段；上部主体结构及砌体施工阶段；设备安装、内外装修、屋面施工阶段；室外施工阶段。
3、合理穿插、交叉作业
上述四个施工阶段在时间上，具有自下而上的先后顺序，然而后续施工阶段与前一施工阶段并不明显分开，而是相互交叉和重叠。
如3层主体结构施工完时，便可插入砌筑工程施工，砌筑工程完成一层后便可插入室内粉刷作业。这样虽然交叉作业项目比较大，但是由于本工程采用清水混凝土技术、但单层砌筑量大，且单层内粉工作量大，主要集中在楼地面上，逐层施工需要的人力、材料和垂直运输量不会对上部主体施工带来非常不利的影响。如果待主体结构全部施工完再进行砌筑工程和室内粉刷作业，则一是大量集中造成垂直运输力量不足，而且工期将会延长。所以及早地穿插后续施工工序，是保证施工进度和施工质量的重要措施，也是本施工组织设计关于施工进度计划安排的主要思路。
对于设备安装工程，各部位配合主体施工的预埋件、预埋线管附设要随同土建的钢筋工程同步作业，同步结束，不能占用工期。
由于本工程设备安装工程项目多、工作量大，施工周期比较长，因此当地下室回填土、混凝土地面施工完后，配电、水暖、空调机房等设备安装工程即可随之插入，许多工程往往因设备间的安装迟缓造成工程建成后而迟迟不能投入使用。其他后续安装项目要按照工程进度安排的统一部署适时组织施工作业。
第二节 主要分项工程施工方法
一、施工测量放线：
1、高程：
由甲方给定标的标高基准点在拟建建筑物20米外可投视到拟建工程上的稳定建筑物或构筑物上建立高程控制网，向拟建工程引测。出±0.00后引入主体外围墙或柱面之上，对工程标高实施控制。
2、轴线:
采用内控和外控相结合方式，以内控为主、外控校核手段，力争施工放线零误差目标。墙柱、门窗洞口弹边线、20CM控制线双线以指导施工操作。
二、土方回填工程：
室内回填采用人工铺设，机械分层碾压夯实方式。
室外回填采用人工铺土机械夯压、人工配合夯实的方式，由一个角分两路依次向前推进。
三、模板工程:
为实现清水混凝土目标，本工程所有外露构件采用清水模板系列。基础底板、基础梁部分、地下室挡土墙均采用600mm组合钢模板、钢管支撑体系，辅助支撑采用止水型Ø12对拉螺杆，支撑采用钢管支撑体系；±0.00以上竖向结构中框架柱、梁、板模板均采用覆膜镜面竹竹胶板、5号槽钢龙骨，钢管支撑体系；；梁柱结头、楼梯踏步及门窗洞口加工型钢背楞、竹胶板面板的定型模板。
挡土墙、柱模板底部预留200×100MM检查孔，混凝土浇筑前彻底清理模板内的杂物及积水，以杜绝产生混凝土烂根、夹渣的质量缺陷，之后方可封堵该处模板进行混凝土浇筑。
挡土墙厚度控制采用同墙厚的50×50MM预制细石混凝土短柱对撑，可防止钢筋控制筋对清水墙面涂料的反锈问题。
四、混凝土工程：
采用现场自拌混凝土，在施工现场南侧西端设立两个混凝土搅拌站，分别负责A、B段结构混凝土搅拌。每个搅拌站各配备一台80型混凝土输送泵负责混凝土的水平及垂直输送。同时每个搅拌站配备一台混凝土布料机负责混凝土在作业面的混凝土的浇筑。
五、钢筋工程：
所有钢筋均在现场进行加工，然后运至施工部位进行安装。Ф20以上钢筋连接采用直螺纹接头；挡土墙、柱中Ф20以下纵向钢筋采用电渣压力焊连接方式。
六、架子工程：
本工程主体高度33.900米，结合建筑结构形式，结构施工时二层以上部分采用18#工字钢挑梁式脚手架。脚手架方案必须经过计算，并经批准后方可施工，且安装完毕后必须经过安全检查员验收，与方案相符合后才能使用；脚手架的拆除也必须申报方案批准后才能进行。
七、砌体工程：
主体施工至四层时开始插入砌墙。砌筑前先根据图纸在地面和柱面上弹出墙身边线，砌筑前确定灰缝厚度，同时要考虑窗间墙的砌筑方法并设定皮数杆。
砌筑时采用“三一”砌法，双面挂线作业，保证灰缝横平竖直，灰缝一般为10mm左右，不小于８mm，不大于12mm,水平灰缝砂浆饱满度要不小于85％。不够整砖部分应用无齿锯加工非整块砖，不得用砍凿方法将砖打断。
墙体应同时砌筑不得留槎，每天砌筑高度不超过1.8m，砌筑到距梁底、板底时留有300mm空隙停下，待砌体具有一定强度后和粉刷前将空隙斜砌（内填三角混凝土预制块）到顶。砌体应按设计要求方法与钢筋混凝土柱、梁和板进行锚固连接。
八、装饰工程：
本工程装饰工程档次较高、品种多样，为此在施工组织上尤为重要，使其达到合理紧凑，在装饰分项施工期间，进度计划中的关键线路，以B段施工为控制重点
九、塔吊、物料提升机基础施工方案：
根据本工程设计特点，针对竖向运输机械（塔吊及物料提升机）基础采取以下措施：
1、塔吊基础处理方案：
本工程共设置两台QTZ—80EA塔吊和一台QTZ—63EA塔吊，其基础截面为5×5×1.5米，详图另行上报。
2、物料提升机基础处理方案：
根据类似工程实例，物料提升机荷载较小且其与建筑物层层拉结卸荷，其基础采用400厚素混凝土基础。第四章 施工组织及进度计划
第一节 施工段的划分
本工程根据不同施工阶段和施工内容，对于施工进度计划中的关键线路采用不同的流水作业方式，以缩短施工工序间歇，加快施工进度。
下面就几个重要分部与分项工程的施工安排进行阐述。
1、基础与主体工程施工流水段划分
整个工程施工分为土建与安装两个系列进行。
在地下室施工阶段根据工程结构对称的特点及后浇带的留置部位划分施工段，7条后浇带将工程共划分为8个施工自然段，将此8个自然段分为三个大施工段进行平行施工，其中，A段及A、B段之间的地下室部分为第Ⅰ施工段（A1~A11/AD~BH），B段划分为两个大的施工段（Ⅱ:B1~B10/BA~BH、Ⅲ:B11~B26/BA~BH）。每个大段中的自然段之间组织流水施工，混凝土按照由西→东→南的顺序进行混凝土浇筑。地下室施工完毕后，根据工程结构对称的特点及变形缝、后浇带的留置部位划分施工段，由于B段结构东西长度太长同时根据伸缩缝的位置将B段划分为2个施工段（Ⅱ:B1~B10/BA~BH、Ⅲ:B11~B26/BA~BH）组织平行施工，A段为1个独立的施工段（Ⅰ:A1~A11/AD~AA）。同时每个大段又以后浇带分为2～3自然段进行流水作业。每个独立的施工段做为一个施工单元，各由一名土建项目副经理负责，管理人员由各专业工长、技术员、质量员等人员组成。
安装工程以每个专业为单元，由专业工长、技术员等人员组成。在主体施工阶段每个相关安装工程施工单元要服从于结构施工单元的作业安排。
同时还设有钢筋加工、构件加工、机械设备三个跨单元的专业作业工段。
2、交叉作业立体施工
在结构工程进行到4层插入砌筑工程和湿作业项目时，则增设一个施工单元，统一指挥安排砌筑工程和湿作业项目的施工作业。
由于本工程为框架结构的职工宿舍，内部分隔数量多，砌筑量大，因此在砌筑工程的同时，除电气配管外，对于安装工程来而言大量的工作面已经存在，并将随着主体层树的不断增高，工作面将会愈来愈多，因此安装工程的各相关专业施工在土建砌筑工程进行的同时就可大量地、分区分片地穿插作业。
第二节 主要工序
一、基础及挡土墙施工顺序
工程测量定位→混凝土垫层→筏板基础砖胎膜→基础防水施工→防水保护层→二次基础放线→基础钢筋→基础模板→基础防雷接地和预埋敷设→基础混凝土浇注→放线→挡土墙钢筋绑扎→挡土墙预埋敷设→挡土墙模板安装→挡土墙混凝土浇注→地下室挡土墙防水施工→室外回填。
二、框架主体及墙体砌筑施工顺序
1、框架主体由下至上，其施工顺序：
施工测量放线→柱钢筋绑扎→柱预埋敷设→柱模板安装→柱混凝土浇注→梁板模板安装→梁板钢筋绑扎→梁板预埋敷设→梁板混凝土浇注→直至顶层屋面楼板施工→屋面工程和内外墙体砌筑施工。
2、砌体施工，内外墙体砌筑从下往上流水砌筑，其施工顺序为：
抄平放线→立皮数竿→分层砌筑到距梁底200mm和安放及现浇过梁→构造柱→勾缝→养护稳定→补砌梁底剩余部分墙体。
三、工程在土建施工中的各个阶段，与土建有关分部分项工程之间进行交叉作业，紧密配合。
在基础施工时进行避雷接地，屋面层现浇板和女儿墙施工时做好屋面避雷网。
在地下室和框架主体结构施工时，在柱墙模板安装前、在梁板混凝土浇筑之前做好安装工程中的预埋铁件就位、预埋管线敷设和预留孔洞留置以及避雷引下线等工作。在框架填充墙体砌筑时，电气附墙暗管敷设和相应预埋件要同时做好。给排水管道支架和干管安装、配电箱和各种开关插座线盒安装就位必须在装饰施工前做好，给排水管道支管和电气穿线、线盒盖板就位等可随时与装饰施工项目协调穿插进行。底层地面下穿过的电气线路暗管敷设必须在地面垫层施工前做好。卫生洁具在地面防水层施工结束后进行。安装工程的其他各种设备、设施、器具等项目安装在土建室内装饰项目施工基本结束后进行。各安装项目在系统结束后按要求进行调试、检测，符合标准后方能进行后续施工。各加工车间工艺设备安装在土建室内装饰项目施工基本结束后进行。
第三节 劳动力安排
一、项目施工技术工人配备情况
钢筋工、混凝土工、模板工、机械工和安装配合工种人员采用两班作业制，其他工种采用一班制。
二、工程技术人员和劳动力提供方式
施工现场根据施工预算、施工方案和施工作业进度计划，编制劳动力需用计划，做到各施工专业和工种合理配置，并对施工人员进行使用管理。
在本工程施工过程中，我公司将根据项目指挥部的要求，组建专项的劳动力协调小组，充分发挥我司劳务分公司的劳动力优势，在近千人的劳务作业人员中抽调部分人员作为主要劳动力，同时，选用部分长期与我司合作的合格劳务分供方，如在西安市内有较大影响力和实力的卓越劳务有限公司及兰鹰劳务有限公司等，作为我司的强大劳务后盾。
本工程中的特殊工种和水电安装人员由公司各专业分公司提供。
三、组建施工作业队组，及时到场进行施工作业。
按照施工专业不同，在施工的各个阶段根据施工组织方式，组建不同形式的作业队组，做到精干合理。
其各阶段作业队伍组成如下：
在工程结构基础和主体施工阶段，选择四川、湖北的成建制的劳务公司作为主体大包队进行主体施工。
进入装饰收尾阶段，优先选择浙江、安徽、四川等地的施工作业班组组建不同施工专业的专业作业队。
四、组织技术培训和技术交底
施工前根据施工任务的技术特点和质量要求对各类施工人员进行技术培训
