2Z103030施工进度计划的编制方法.doc

2009年二级建造师考试网上辅导课程　　建设工程施工管理

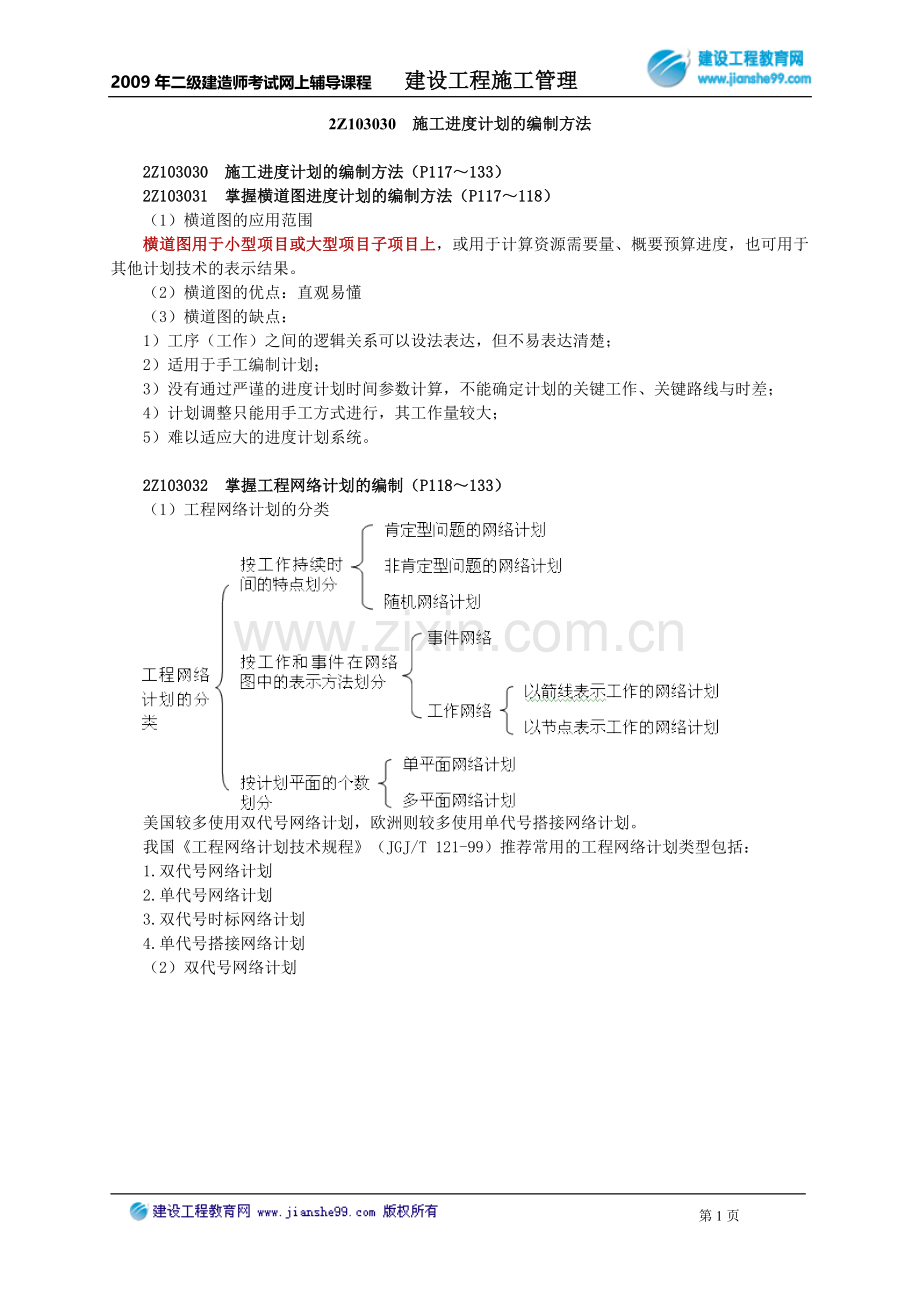

2Z103030　施工进度计划的编制方法

　　2Z103030　施工进度计划的编制方法（P117～133）
　　2Z103031　掌握横道图进度计划的编制方法（P117～118）
　　（1）横道图的应用范围
　　横道图用于小型项目或大型项目子项目上，或用于计算资源需要量、概要预算进度，也可用于其他计划技术的表示结果。
　　（2）横道图的优点：直观易懂
　　（3）横道图的缺点：
　　1）工序（工作）之间的逻辑关系可以设法表达，但不易表达清楚；
　　2）适用于手工编制计划；
　　3）没有通过严谨的进度计划时间参数计算，不能确定计划的关键工作、关键路线与时差；
　　4）计划调整只能用手工方式进行，其工作量较大；
　　5）难以适应大的进度计划系统。

　　2Z103032　掌握工程网络计划的编制（P118～133）
　　（1）工程网络计划的分类

　　美国较多使用双代号网络计划，欧洲则较多使用单代号搭接网络计划。
　　我国《工程网络计划技术规程》（JGJ/T 121-99）推荐常用的工程网络计划类型包括：
　　1.双代号网络计划
　　2.单代号网络计划
　　3.双代号时标网络计划
　　4.单代号搭接网络计划

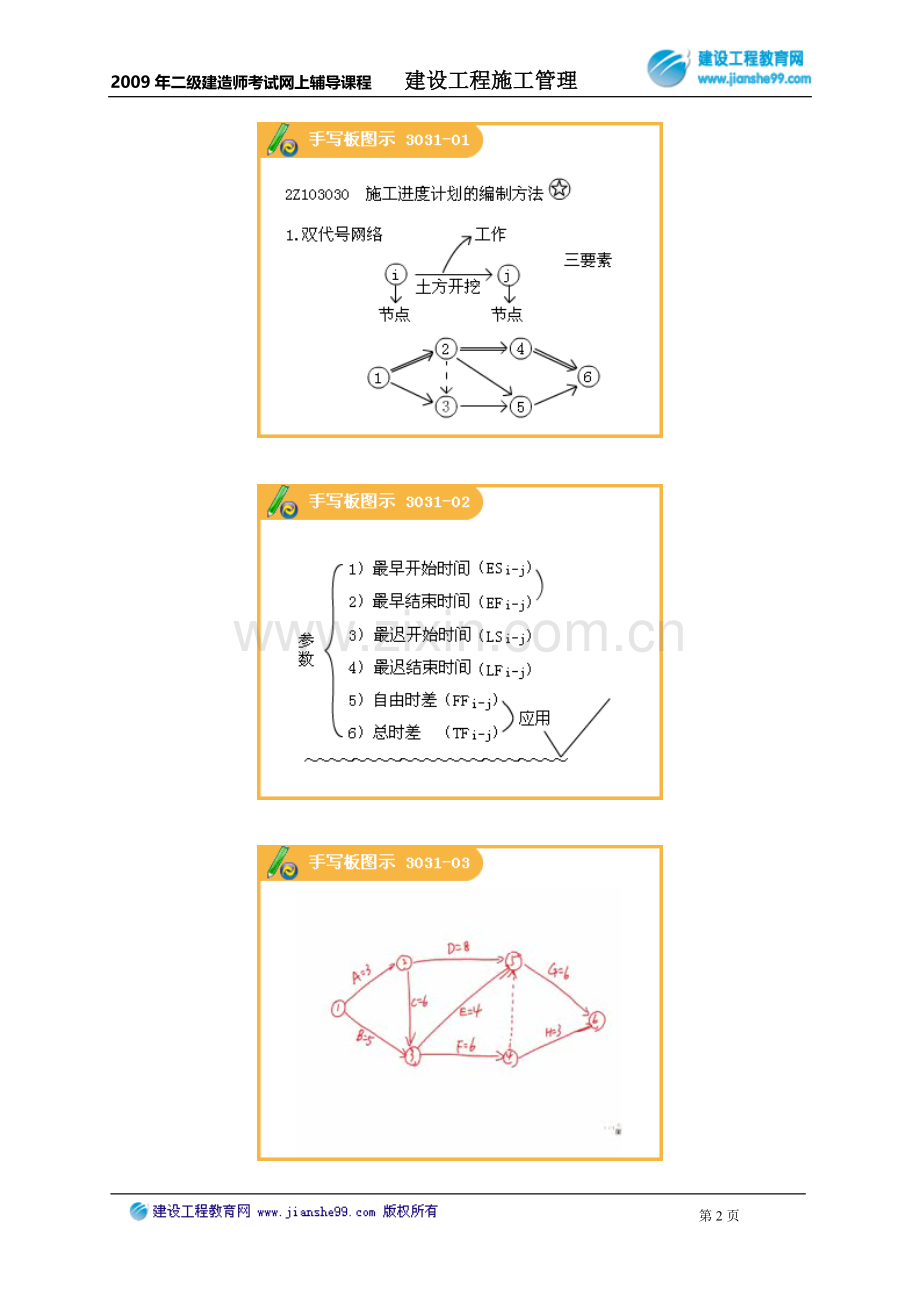

　　（2）双代号网络计划

　　（3）单代号网络计划

　　（4）双代号时标网络计划

　　2Z103033　掌握关键工作和关键路线的概念（P133）
　　（1）关键工作的概念
　　（2）关键线路的确定
　　在双代号网络计划和单代号网络计划中，关键线路是总的工作持续时间最长的线路。一个网络计划可能有一条，或几条关键路线，在网络计划执行过程中，关键路线有可能转移。
　　（3）在选择缩短持续时间的关键工作时，应考虑的因素：
　　1.缩短持续时间对质量和安全影响不大的工作；
　　2.有充足备用资源的工作；
　　3.缩短持续时间所需增加的费用最少的工作等。

　　2Z103034　掌握时差的概念（P133）
　　（1） 总时差的概念
　　总时差指的是在不影响总工期的前提下，可以利用的机动时间。
　　（2） 自由时差的概念
　　自有时差指的是在不影响其紧后工作最早开始时间前提下，本工作可以利用的机动时间。

　　练习题目:
　　一、单项选择题
　　1.某双代号网络图有A、B、C、D、E五项工作，其中A、B完成后D开始，B、C完成后E开始。能够正确表达上述逻辑关系的图形是（　）。

　　A.图1
　　B.图2
　　C.图3
　　D.图4
　　提示：参见教材P121
　　【答疑编号911303201】
　　答案：D
　　2.在双代号网络图中，虚箭线的含义是（　）。
　　A.既消耗时间，又消耗资源
　　B.只消耗时间，不消耗资源
　　C.既不消耗时间，也不消耗资源
　　D.不消耗时间，只消耗资源
　　提示：参见教材P119
　　【答疑编号911303202】
　　答案：C
　　解析：在网络计划中，虚工作既不消耗时间。也不消耗资源，只表示工作之间的逻辑关系。
　　3.建设工程进度网络计划与横道计划相比，其主要优点是能够（　）。　
　　A.明确表达各项工作之间的逻辑关系
　　B.直观表达工程进度计划的计算工期
　　C.明确表达各项工作之间的搭接时间
　　D.直接表示各项工作的持续时间
　　提示：参见教材P120
　　【答疑编号911303203】
　　答案：A
　　4.在工程网络计划的执行过程中，发现某工作的实际进度比其计划进度拖后7天，影响总工期2天，则该工作原来的总时差为（　）天。
　　A.2
　　B.3
　　C.5
　　D.7
　　提示：参见教材P123
　　【答疑编号911303204】
　　答案：C

　　5.已知某网络计划中工作M的自由时差为3天，总时差为6天。通过检查分析，发现该工作的实际进度拖后，且影响总工期2天。在其他工作均正常的前提下，工作M的实际进度拖后（　）。
　　A.1天
　　B.4天
　　C.8天
　　D.9天
　　提示：参见教材P123
　　【答疑编号911303205】
　　答案：C
　　6.假设工作C的紧前工作为A、B，如果A、B两项工作的最早开始时间分别为第6天和第7天，持续时间分别为4天和5天，则工作C的最早开始时间为（　）。
　　A.第10天
　　B.第11天
　　C.第12天
　　D.第13天
　　提示：参见教材P123
　　【答疑编号911303206】
　　答案：C

　　7.已知在双代号网络计划中，某工作有四项紧后工作，它们的最迟开始时间分别为17天、20天、22天和25天。如果该工作的持续时间为6天，则其最迟开始时间为第（　）天。
　　A.11
　　B.14
　　C.16
　　D.19
　　提示：参见教材P123
　　【答疑编号911303207】
　　答案：A
　　解析：某工作四项紧后工作最迟开始时间（17天、20天、22天和25天）的最小值，即17天为该工作的最迟完成时间，最迟完成时间减去工作持续时间6天，即为该工作最迟开始时间11天。

　　8.已知在双代号网络计划中，某工作有四项紧后工作，它们的最迟开始时间分别为第20天、第21天、第24天和第26天。如果该工作的持续时间为7天，则其最迟开始时间为（　）天。
　　A.第13
　　B.第14
　　C.第17
　　D.第19
　　提示：参见教材P123
　　【答疑编号911303208】
　　答案：A
　　9.某工程单代号网络计划如下图所示，其关键线路为（　）。
　　A.1—2—4—6
　　B.1—3—4—6
　　C.1—3—5—6
　　D.1—2—5—6

　　提示：参见教材P129
　　【答疑编号911303209】
　　答案：C解析：通过对各线路工作持续时间之和的计算，由于线路1—3—5—6持续时间最长13天（6＋5＋2），故为关键线路。其他线路上工作持续时间之和均小于13天。
　　10.某项工作有两个紧后工作，其最迟完成时间分别为第15天、第10天，其持续时间分别为6天、8天，则本工作的最迟完成时间为（　）天。
　　A.第2
　　B.第4
　　C.第7
　　D.第9
　　提示：参见教材P123
　　【答疑编号911303210】
　　答案：A
　　11.在双代号网络计划中，如果生产性工作M和N之间的先后顺序关系属于工艺关系，则说明它们的先后顺序是由（　）决定的。
　　A.劳动力调配
　　B.原材料供应
　　C.工艺过程
　　D.资金需求
　　提示：参见教材P120
　　【答疑编号911303211】
　　答案：C
　　12.双代号网络计划中最早开始时间可用下列符号表示（　）。
　　A.FFI-J
　　B.EFI-J
　　C.ESI-J
　　D.LFI-J
　　提示：参见教材P123
　　【答疑编号911303212】
　　答案：C
　　13.在双代号网络图中，虚工作（虚箭线）表示工作之间的（　）。
　　A.时间间歇
　　B.搭接关系
　　C.逻辑关系
　　D.自由时差
　　提示：参见教材P119
　　【答疑编号911303213】
　　答案：C
　　14.双代号时标网络计划中以（　）表示工作。
　　A.实箭线
　　B.虚箭线
　　C.波形线
　　D.折线
　　提示：参见教材P131
　　【答疑编号911303214】
　　答案：A
　　15.双代号网络计划中节点是箭线之间的连接点，网络图中既有内向箭线，又有外向箭线的节点称为（　）。
　　A.中间节点
　　B.起点节点
　　C.终点节点
　　D.交接节点
　　提示：参见教材P120
　　【答疑编号911303215】
　　答案：A
　　16.横道图计划表可以明确表示（　）。
　　A.工作的关键线路
　　B.工作的持续时间
　　C.工作的机动时间
　　D.工期与费用关系
　　提示：参见教材P117
　　【答疑编号911303216】
　　答案：B
　　17.当网络图中某一非关键工作的持续时间拖延△，且大于该工作的总时差TF时，网络计划总工期将（　）。
　　A.拖延
　　B.拖延△＋TF
　　C.拖延△－TF
　　D.拖延TF－△
　　提示：参见教材P123
　　【答疑编号911303217】
　　答案：C
　　18.已知某基础工程双代号时标网络计划如下图所示，如果工作E实际进度延误了4周，则施工进度计划工期延误（　）周。

　　A.2
　　B.3
　　C.4
　　D.5
　　提示：参见教材P132
　　【答疑编号911303218】
　　答案：B
　　19.项目施工的月度施工计划和旬施工作业计划是用于直接组织施工作业的计划，它属于（　）施工进度计划。
　　A.指导性
　　B.控制性
　　C.规划性
　　D.实施性
　　提示：参见教材P117
　　【答疑编号911303219】
　　答案：D
　　20.在双代号时标网络计划中，可以直接识别工作的（　）。
　　A.开始时间
　　B.搭接时闻
　　C.时间间隔
　　D.总时差
　　提示：参见教材P131
　　【答疑编号911303220】
　　答案：A
　　21.在下图所示的双代号网络计划中，工作C的总时差为（　）。

　　A.0
　　B.3
　　C.5
　　D.8
　　提示：参见教材P124
　　【答疑编号911303221】
　　答案：B

　　22.某分项工程双代号时标网络计划如下图所示，其中工作C和I的最迟完成时间分别为第（　）天。

　　A.4和11
　　B.4和9
　　C.3和11
　　D.3和9
　　提示：参见教材P123、P124
　　【答疑编号911303222】
　　答案：B
　　23.有关关键工作和关键路线的说法，不正确的是（　）。　
　　A.关键路线是线路上总的工作持续时间最短的线路
　　B.总时差为零的工作就是关键工作（计算工期=计划工期）
　　C.关键工作指网络计划中总时差最小的工作
　　D.关键路线是自始至终全部由关键工作组成的线路
　　提示：参见教材P133
　　【答疑编号911303223】
　　答案：A
　　24.根据下表给定的逻辑关系绘制的某分部工程双代号网络计划如下图所示，根据双代号网络计划的绘图规则，其作图错误是（　）。
工作名称
A
B
C
D
E
G
H
紧前工作
—
—
A
A
A、B
C
E

　　A.节点编号不对
　　B.逻辑关系不对
　　C.多个起点节点
　　D.多个终点节点
　　提示：参见教材P122
　　【答疑编号911303224】
　　答案：D

　　二、多项选择题
　　1.与网络计划相比较，横道图进度计划法具有如下特点（　）。
　　A.不能确定计划的关键工作
　　B.工作之间的逻辑关系表达清楚
　　C.难于适应大的进度计划系统
　　D.能够确定计划的关键工作
　　E.能够确定计划的关键线路
　　提示：参见教材P118
　　【答疑编号911303225】
　　答案：AC
　　2.与网络计划相比较，横道图进度计划法的特点有（　）。
　　A.适用于手工编制计划
　　B.工作之间的逻辑关系表达清楚
　　C.能够确定计划的关键工作和关键线路
　　D.调整工作量大
　　E.适应大型项目的进度计划系统
　　提示：参见教材P117
　　【答疑编号911303226】
　　答案：AD
　　3.在各种计划方法中，（　）的工作进度线与时间坐标相对应。
　　A.形象进度计划
　　B.横道图计划
　　C.双代号网络计划
　　D.单代号搭接网络计划
　　E.双代号时标网络计划
　　提示：参见教材P117、P131
　　【答疑编号911303227】
　　答案：BE
　　4.在双代号网络图绘制过程中，要遵循一定的规则和要求。下列表述中，正确的是（　）。
　　A.一项工作应当对应惟一的一条箭线和相应的一个节点
　　B.箭尾节点的编号应小于其箭头节点的编号，即i＜j
　　C.节点编号可不连续，但不允许重复
　　D.无时间坐标的双代号网络图的箭线长度原则上可以任意画
　　E.一张双代号网络图中必定有一条以上的虚工作
　　提示：参见教材P121
　　【答疑编号911303228】
　　答案：BCD
　　5.工程网络计划按工作持续时间的特点可划分为（　）。
　　A.肯定型问题的网络计划
　　B.单平面网络计划
　　C.非肯定问题的网络计划
　　D.随机网络计划
　　E.多平面网络计划
　　提示：参见教材P118
　　【答疑编号911303229】
　　答案：ACD
　　6.某单代号网络计划如下图所示，其关键线路为（　）。

　　A.1—2—4—5—8
　　B.1—2—5—8
　　C.1—3—4—5—8
　　D.1—3—4—7—8
　　E.1—3—6—7—8
　　提示：参见教材P128、P129
　　【答疑编号911303230】
　　答案：AE
　　解析：在所列各选项中，线路长度分别为19，16，17，14，19天，故A、E选项所列线路持续时间最长，1—2—4—5—8和1—3—6—7—8为关键线路。
　　7.工程网络计划按计划平面的个数划分为（　）。
　　A.单平面网络计划
　　B.多平面网络计划
　　C.复合网络计划
　　D.随机网络计划
　　E.搭接网络计划
　　提示：参见教材P118
　　【答疑编号911303231】
　　答案：AB解析：其中D选项是按工程网络计划按工作持续时间的特点划分的。
　　8.某工程双代号网络图如下图所示，下列说法正确的是（　）。

　　A.工作A的FF为0
　　B.工作E的FF为4天
　　C.工作B的LF为第7天
　　D.工作E的LS为第8天
　　E.工作C的TF为1天
　　提示：参见教材P123、P124
　　【答疑编号911303232】
　　答案：ACD

　　9.某分部工程双代号网络计划如下图所示。图中已标出每个节点的最早时间和最迟时间，该计划表明（　）。　　

　　A.工作1－3为关键工作
　　B.工作1－4的总时差为1
　　C.工作3－6的自由时差为1
　　D.工作4－8的自由时差为0
　　E.工作6－12的总时差为3
　　提示：参见教材P123、P124
　　【答疑编号911303233】
