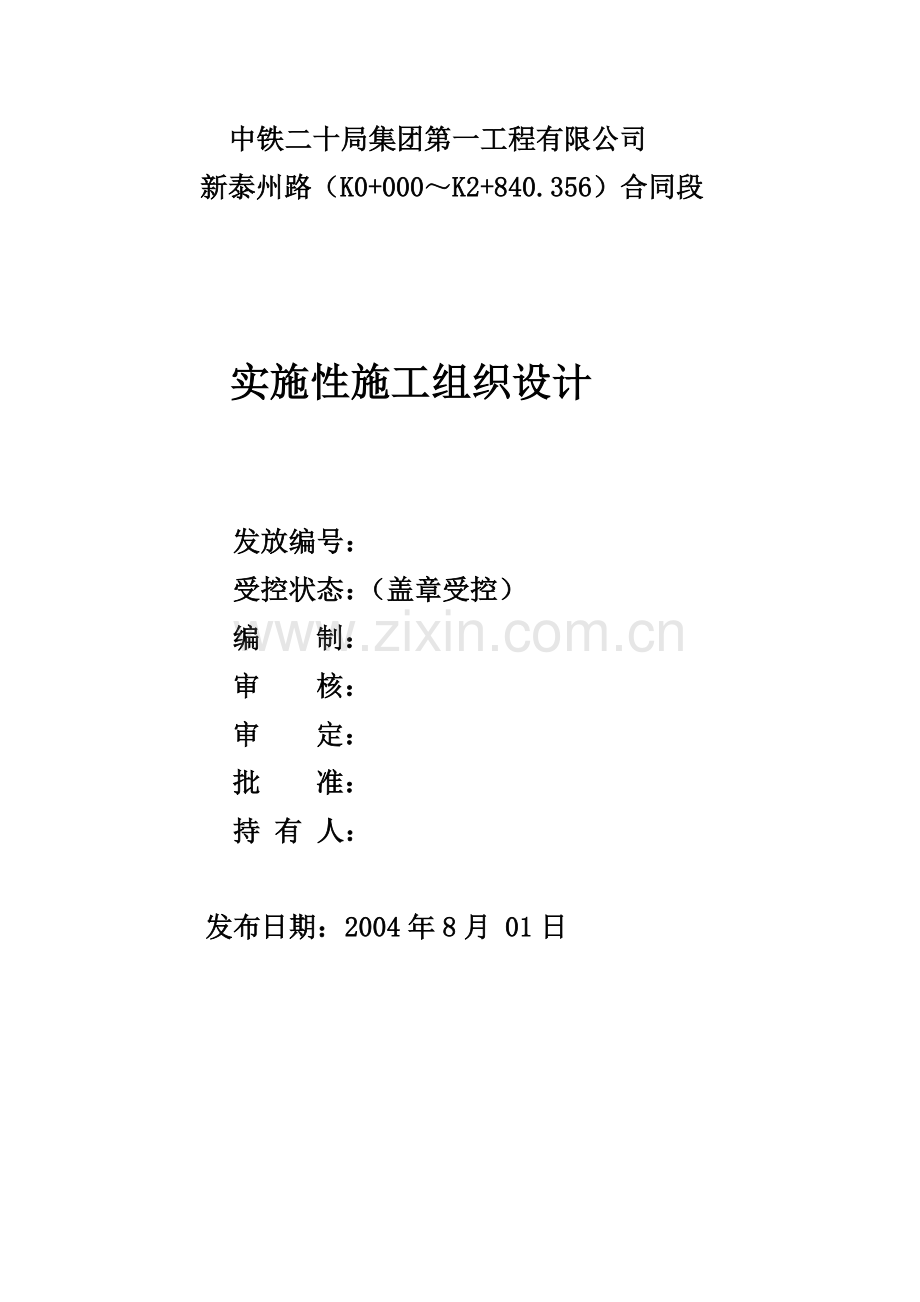

新泰州路施工总体方案.doc

中铁二十局集团第一工程有限公司
新泰州路（K0+000～K2+840.356）合同段

实施性施工组织设计

发放编号：
受控状态：（盖章受控）
编 制：
审 核：
审 定：
批 准：
持 有 人：

发布日期：2004年8月 01日

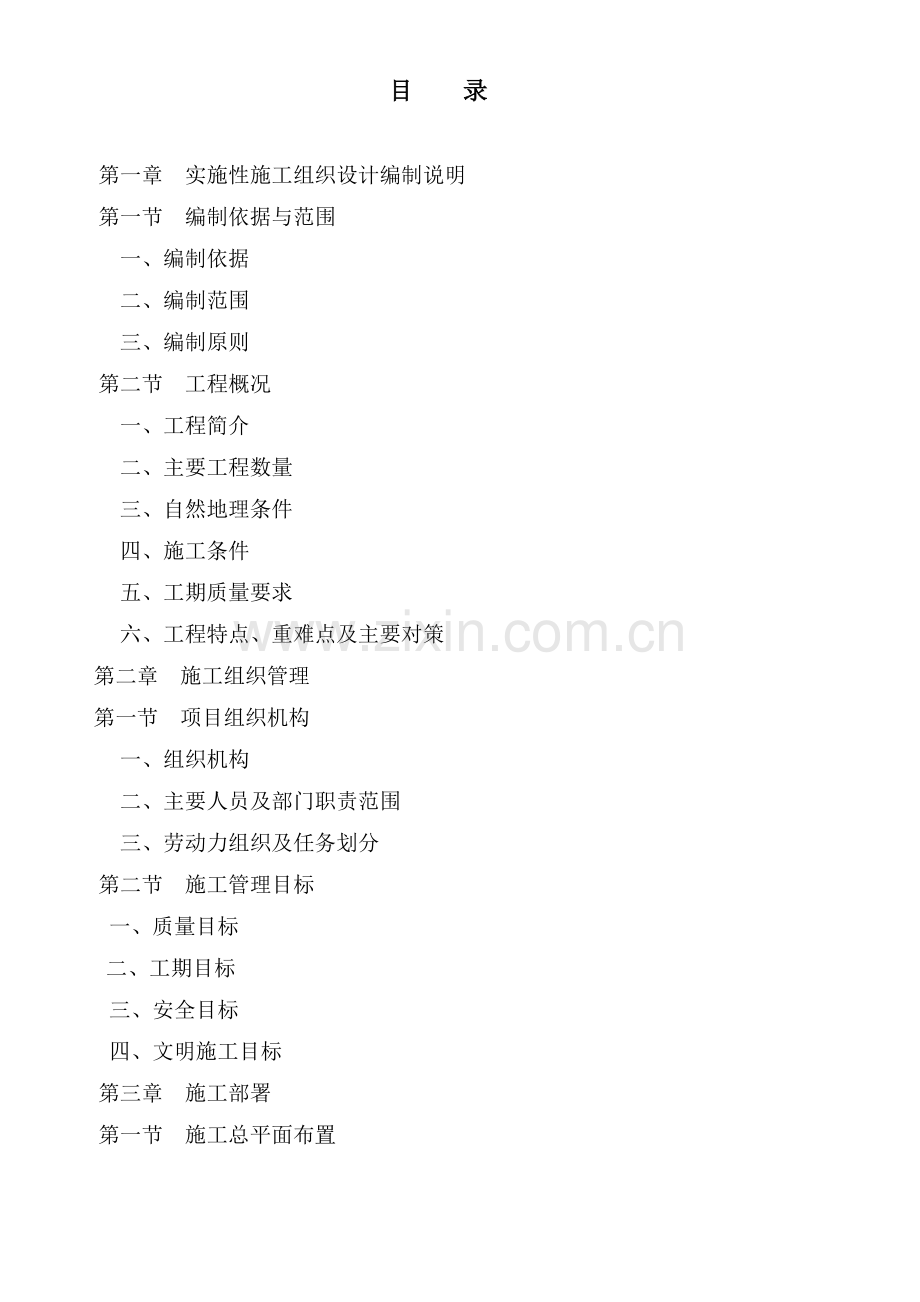

目 录

第一章 实施性施工组织设计编制说明
第一节 编制依据与范围
一、编制依据
二、编制范围
三、编制原则
第二节 工程概况
一、工程简介
二、主要工程数量
三、自然地理条件
四、施工条件
五、工期质量要求
六、工程特点、重难点及主要对策
第二章 施工组织管理
第一节 项目组织机构
一、组织机构
二、主要人员及部门职责范围
三、劳动力组织及任务划分
第二节 施工管理目标
一、质量目标
二、工期目标
三、安全目标
四、文明施工目标
第三章 施工部署
第一节 施工总平面布置
一、布置说明
二、平面布置
三、主要生产、生活设施
四、施工通讯
五、电力供应及干线布置
六、现场排水及防洪设施
第二节 施工资源配置计划
一、项目主要管理人员
二、劳动力投入计划
三、主要施工机具和设备配置计划
四、设备、人员动员周期和材料设备到达现场的方法
第三节 工程施工顺序及进度计划
一、总体施工顺序
二、施工工期
三、主要工程进度计划
第四章 主要工程项目的施工方案、施工方法及技术措施
第一节 施工原则
第二节 施工方案
一、路基工程
二、雨水管道工程
三、桥梁下部工程
四、桥梁上部工程
第三节 施工方法及工艺
一、路基工程
二、雨水管道工程
三、桥梁下部工程
四、桥梁上部工程
第四节 旧桥拆除方案
第五节、沣惠渠改造方案
第五章 各项保证措施
第一节、质量保证体系及保证措施
一、质量目标
二、质量保证体系及质量职责
三、保证质量的主要措施
第二节 创优规划
一、创优目标
二、创优制度
三、创优措施
第三节 工期保证措施
第四节 安全保证措施
第五节 冬、雨季施工措施
一、雨季施工安排及措施
二、冬季施工保证措施
第六节 文明施工及环境保护保证措施
一、文明施工保证措施
二、环境保护保证措施

第一章 实施性施工组织设计编制说明
第一节 编制依据与范围
一、编制依据
（1）《新泰州路施工图设计》及《新泰州路施工图变更设计》
（2）《公路工程技术标准》
（3）《公路路基施工技术规范》
（4）《公路桥涵施工技术规范》
（5）《市政道路工程施工技术标准》
（6）《市政桥梁工程施工技术标准》
（7）施工现场实际地质地形、水文气候条件
（8）施工现场水陆交通状况
二、编制范围
新泰州路路基土石方、路面、箱涵、排水、管道、桥梁等工程。
三、编制原则
1、确保满足合同文件对工程施工工期、质量、安全、环保、文明施工等的要求。
2、充分考虑本标段的特点及工程施工环境。
3、符合我公司现有的技术水平，并结合类似工程施工经验及施工机械设备配套能力。
4、以总体施工方案进度计划，主要工程项目及关键工序的施工方法和技术措施，为本施工组织设计的重点。

第二节 工程概况
一、工程简介
新泰州路北起火车站站前广场，南至328国道，全长2840米，是泰州火车站通往市区的主要通道，也是泰州城区东部的一条南北向城市主干道。该路跨越五级新通扬运河，建新通扬运河大桥一座。K0+748新通扬运河大桥位于姜堰市苏陈镇西石羊村，新通扬运河大桥主桥采用（35.5+60+38.5）米变高度预应力混凝土连续箱梁，引桥采用后张法装配式部分预应力砼组合连续箱梁，桥跨布置为[6×25+（38.5+60+38.5）+6×25]，桥梁全长444.4米。桥轴线在K0+684.035以前位于R=6200m的左偏圆曲线，以后位于直线上，桥台与相邻的桥墩平行。主桥下部结构为直立式桥墩，引桥为柱式墩、肋板式台，Φ1.5米、Φ1.2米钻孔桩基础；引桥桥墩设置1.0×1.2米系梁，系梁埋入原地面以下0.3～0.5米。本桥主要工程量为：Ф1.5m钻孔桩152根，计5899延米，Ф1.2m钻孔桩40根，982延米，Ф1.3米立柱80根，Φ1.8m立柱16根;板式墩8个;盖梁56个;25m预制箱梁168片;挂蓝137米;污水管道计3343.1m;雨水管道计4776m;二灰碎石约8万m2;沥青砼约8万m2。全桥共需钢绞线334.86T，Ⅰ级钢筋477.13T，Ⅱ级钢筋2709.4T。砼方量31517.8立方米。
K0+027.5～K0+525.8，K0+970.2～K2+830为道路工程，主要工程量：路基填方31万m3、路基挖方18993.985m3、河塘清淤26474m3
二、自然条件
1、地质条件：
桥址处地质情况较好，上部为灰黄色、褐色填筑土，其下为新近沉积的淤泥质亚粘土、粘土，下部为一般性沉积的亚粘土。分10大工程地质层，自上而下为： ①层填筑土、②层粘土、③层亚粘土、④粘土、⑤层亚砂土、⑥层亚粘土、⑦层亚粘土、⑧层亚粘土、⑨层粉砂、⑩层粘土。
2、水文、气候条件
桥位区位于长江三角洲，地势平坦，水系发育，区内河塘密布，河港交叉。大桥横跨新通扬运河，该河河面宽约64.00米，最大河水深约4.5米，河底淤泥厚度约0.20米；地处亚热带湿润季风气候，具有四季分明，温暖湿润，热量丰富，雨量充沛四季分明。
三、施工用电、用水、通讯
在南、北岸各安装250KVA变压器1座，接引地方电力供现场施工用，另外施工现场配备2台120kW发电机作为备用电源；所需水源则来自附近的新通扬运河等。
项目部安装程控电话及一部传真机，保持与业主和监理工程师之间信息传输。项目部主要领导配备手机，各施工队驻地安装程控电话协调施工。
四、施工材料
1、路基填土：就近联系取土场位置，汽车运至现场。
2、地材碎石、片石：临潼砂石厂购进碎石、片石，汽车运输。
3、砂：从灞河砂厂购进，汽车运输。
4、主材水泥、钢材、钢绞线、支座及伸缩缝：由业主统一采购，并供应至现场。
5、石灰：采用富平县石灰厂生产石灰。
6、雨水管道材料：就近购买专业生产厂家的产品。
五、工期质量要求
总工期自2004年8月至2005年4月共计10个月，质量等级为优良。

第二章 施工组织管理
第一节 项目组织机构
一、组织机构
根据工程任务特点，以加强管理、便于协调、充实作业层为原则，成立“中铁二十局集团第一工程有限公司新泰州路项目经理部”，设经理一名，书记一名，总工程师一名。经理部下设工程部、保障部、计财部、办公室。项目部下辖七个专业施工队即：桩基一队、桩基二队、桥梁一队、桥梁二队、道路队、预制梁队、管线队；3个砼拌和站及1个预制场；各施工作业队（厂、站）在项目经理部管理下从事各分项工程的施工作业。
见图2-1-1《项目组织机构框图》。
二、主要人员及部门职责范围
（一）项目经理职责
1.贯彻公司质量方针和目标，建立健全项目组织机构，根据工程情况，合理配置资源。
2.主持全面工作，确保全面履行本工程合同条款的要求。
3.定期组织安全、质量大检查，主持制定改进方案和各项措施。
（二）项目党委书记职责
1.负责项目经理部党、团、工委的工作，以施工生产为中心全力做好职工的思想政治工作和宣传教育工作。
2．负责纪检工作，监督项目经理部与发包人签订的廉洁协议的执行情况 ，不定期的与发包人举行联席会议，按廉洁协议规定进行情况通报，检查执行情况。
3．负责宣传、报道工作，开展文明施工、文物保护和劳动竟赛活动。
4．负责项目部内日常生活，生产后勤事务，以及对外协调，处理与当地政府，村镇百姓的关系，创造一个良好的周边环境，以利于工程施工。

中铁二十局集团第一工程公司新泰州路项目组织机构
经理

书记

总工

办公室
计财部
工程部
保障部

计 划
小车班
炊 事 班
治 安
财 务
调 度
设 备
物 资
试 验
测 量
技 术
质 检

预制厂
砼搅拌站
桩基二队
桩基一队
桥梁一队
桥梁二队
土方队
管道队

图2-1-1 项目经理部组织机构框图
（三）项目总工程师职责
1．正确贯彻国家各项政策和法令，严格贯彻执行各项技术规范和规定。
2．全面负责本项目工程的施工技术管理工作，组织施工技术方案制定，技术攻关，主持编制本项目工程的实施性施工组织设计，全面落实施工管理活动，组织开展创优活动。
3．督促检查采购物资、设备的控制，加强施工全过程的工序控制，主持对不合格品的评审和处置。
4．组织推广和应用“四新”技术，编写有关成果报告，组织竣工文件的编 制及验收交接工作。
（四）工程部
负责本项目的技术管理工作，主管图纸审核、岗前培训、技术交底，编制实施性施工组织设计、工艺细则及应急方案等，保证各项技术工作规范、 科学、正确、有序开展，为每道工序生产合格产品提供可靠的技术保证， 作好资料记录与管理，在总工程师指导下，组织解决各施工队中遇到的技 术难题，编制重大施工项目的施工方案。
直接在总工程师领导下负责本合同段的安全、质量工作，是质量控制的专职部门，施工中同监理工程师密切配合，接受和传达业主和监理工程师有关质量的指令。主管安全生产及保障计划的编制并检查落实，进行岗前安全教育培训、工中日常安全检查及事故分析，严格安全操作程序，督促检查安全防护品的佩戴和使用，安全设施的设置与使用。
负责本项目的试验、检测工作，为合格的建筑材料进场及施工生产提供真实、完整的试验资料，并负责产品质检控制。
负责本项目的线路复测，施工放样，测量控制工作及施工监测，保证其工作准确、施工顺利进行，收集、整理保存各种内、外业资料。
负责本项目施工资料及竣工文件和原始资料的收集工作以及上传下达的技术文件归档。
（五）统计财务部
负责本项目的全面计划管理，分析各项目施工成本，制定切实可行的施工成本控制措施，及时进行计量计价和投资控制管理，按期上报各种报表，做 好施工投资计划保障、调整工作。
保障本项目的资金管理、调配和使用，合理安排资金使用计划，保证资金储备，专款专用，严格按照财务管理制度开展工作。
（六）保障部
保障施工生产所需的各种材料、成品、半成品的供给，保证提供产品的质量、规格、型号满足施工要求，并最大限度地减少浪费，降低工程材料成本。
负责本项目的施工生产调度及现场管理，主管施工组织设计的实施及调整，负责协调项目部各部门、各作业队的关系，保障施工生产正常、有序进行，及时沟通与业主监理的联系，解决好施工生产的协调与调整工作。
保证本项目实施过程中的各种机械、设备、机具的先进性、合理性和适应性，在满足施工需要的前提下并有备用设备，做好正常使用和调配维修工作。
（七）办公室
负责本项目实施中的项目部的日常行政事务管理，主管项目部上请下达文件的起草和递送、保管。负责监理工程师的办公、生活及其工作的外部保障协调工作。
负责ISO9001：2000、ISO14001：1996、GB/T28001：2001三个标准在本项目中的正确实施，并做好各种质量记录，保证其畅通、有序、有效运行。
三、劳动力组织及任务划分
工程任务划分以“管区集中，任务均衡，能形成流水作业的均衡生产”为前提，满足道路、排水、桥梁工程按期完工，保证工程质量为目的。
桩基一队：负责通扬运河北岸所有钻孔桩施工，需施工人员80人。
桩基二队：负责通扬运河南岸所有钻孔桩施工，需施工人员60人。
桥梁一队：负责新通扬运河大桥北岸所有下部结构、上部结构及桥面系的施工。需施工人员120人。
桥梁二队：负责新通扬运河大桥南岸所有下部结构、上部结构及桥面系的施工。需施工人员120人。
土方施工队：主要负责全线路基土石方、防护工程施工。需施工人员80人。
管道施工队：本合同段雨水、污水管道工程，需施工人员60人。
砼搅拌站：负责本合同段所有砼拌和及运输，需施工人员30人。
在施工高峰期，计划投入施工人员550人。
第二节 施工管理目标
一、 质量目标
分项工程一次验收合格率100%、分部工程合格率100%，优良率95%以上，单位工程达到优良等级；确保达到省部级优质工程标准。
二、工期目标
开工日期：2OO4年8月1日；竣工日期：2OO5年4月18日，总工期10个月。
三、安全目标
杜绝因工死亡事故，现场施工人员的年重伤负伤频率不大于5‰，无重大设备事故、重大交通事故和火灾事故。
四、文明施工目标
实现标准化样板工地，创一流施工环境，不发生争端事件和治安案件，体现一流施工管理水平。建成文明线、生态线。
第三章 施工部署
第一节 施工总平面布置
一、布置说明
1、依据合同文件提供的施工范围，结合本标段的施工特点，在满足正常施工和生产管理的前提下，本着节约、安全、经济、美观、文明的目的进行布置。
2、作业区与办公生产区分开，保证物流畅通，方便信息沟通，降低搬运成本，创造良好生产、生活条件、降低噪音。
3、项目经理部临近328国道，交通方便，靠近施工现场，便于管理。
二、平面布置
见图3-1-1《施工场地平面布置图》
三、主要生产、生活设施
（一）施工便道及临时道路
临时布置满足使用时间限制，减少施工干扰，维护施工交通、安全、保护环境。
1、便道
标段内地势较平坦，利用现有道路进入施工现场，施工便道设置在沿路基方向的左侧人行道上，顶宽7米，采用70cm5%灰土填筑，确保基础承载力。
2、驻地建设
租用泰东镇老幼儿园，作为项目部办公、生活区；施工队伍驻地建设，采用租民房和建临时彩钢板房约30000m2。
（二）砼拌和站
全合同段所需砼除主桥和钻孔桩采用商品砼外，其他全部采用350型强制式拌合机集中拌制。砼用地泵输送管输送。两个拌和站分别设在新通扬运河两侧，满足运输方便，占地15000m2。安装500型拌合机四台，场地硬化处理，砂、石料分开堆放，采用散装水泥。
（三）预制厂
预制厂设在路基上，占地20000m2，设置钢筋加工棚，后张拉台座，存梁场等生产设施，砼由拌合站直接拌制运送，梁体吊装移运采用2台50T龙门吊。台座采用混凝土浇筑而成，上铺3cm厚水磨石。配备8套空心板梁定型钢模，8套钢芯模。
预制厂平面布置详见图3-1-2《预制厂平面布置图》。
四、施工通讯
项目部安装2部程控电话及一部传真机，保持与业主和监理工程师之间信息传输。项目部主要领导配备手机，各施工队驻地安装程控电话协调施工。
五、电力供应及干线布置
在搅拌站内安装250KVA变压器1座，接引地方电力，供应拌合站施工机械用电。同时沿线路左侧，布设临时电力线路，供应施工用电。另外配2台发电机组作为备用电源。
干线沿线路布置详见3-1-3平面布置图。
六、现场排水及防洪设施
搅拌站场地均硬化，并设坡度和排水沟。承台、扩大基础等大基坑开挖前要设置截水沟、排水沟，保证雨水不流入基坑。路基填筑段要每层设置临时路拱，在坡脚完善临时排水及挡护设施。
第二节 施工资源配置计划
一、项目主要管理人员
项目主要管理层由项目经理1人，书记1人、总工程师1人组成。项目经理主管全面工作，书记主管文明施工、文物保护及宣传报道工作；总工程师负责施工方案、工艺及新技术应用、质量、安全、进度控制等。各施工队设队长1人，副队长1人,技术主管1人，具体负责各工班的施工管理和工序调度。由项目经理、总工程师、书记形成指挥中心，实行项目经理负责制，确保本标段按期、安全、优质地完成施工任务，并与业主、监理工程师密切配合，搞好各项保障和协调工作。
二、劳动力投入计划
本标段计划投入劳动力550人，其中项目部28人，桩基一队50人，桩基二队50人，桥梁一队120人，桥梁二队120人，土方队80人，管道队60人，砼搅拌站30人。
为保证均衡生产，抓住施工黄金期，劳动力安排根据项目内容科学组织，动态控制，合理分工。
在施工高峰期，计划投入施工人员550人。
三、主要施工机具和设备配置计划
（一）配置说明
1、设备投入依据“少污染、高效率”的原则；
2、选用先进设备，满足质量、工期要求；
3、机械设备齐全、配套合理，最大限度提高机械利用率。
4、在满足最不利施工工期前提下，留有富余量。
（二）主要施工设备计划
1、施工设备计划
主要施工设备计划见表3-2-4《主要施工设备进场计划表》。
主要测试仪器设备计划见表3-2-5《主要测试设备进场计划表》。
2、保证措施
①、搞好宣传教育工作，使上场人员充分认识该工程的重要性、紧迫性。
②、上场前对全体施工人员进行培训教育，对工程概况、项目特点及各自施工内容有较充分的了解。
③、对拟投入设备进行认真检修、保养。确保设备完好率达100%。
④、对新购特种设备搞好供货调查和购买协议的签订，派专人到厂家进行操作培训和接收设备。
⑤、施工准备期间，由物资供应人员汇同试验人员调查料源，抽检样品，确定供货厂家，并签订供应合同。
⑥、及时与铁路、公路运输部门联系，办理好大型设备的装运手续，并派专人沿途押运，保证设备按时到位。
⑦、认真调查设备进场道路状况，对路况差、桥涵承载力低的路段进行必要的修整和加固，满足机械运输。

表3-2-4 投入本工程主要施工机械设备表
类别
机械设备
名称
规格型号
出产国
数量（台）
功率
（千瓦/台）
单位产量
进场日期
备
注

推土机
TY165Y
中国
3
120kw、4.1m3

2004．7
.
挖掘机
320B
中国
1
96KW、0.8m3

2004．7
.
PC220-6
中国
2
114KW、1.0m3

2004．7

平地机
PY160
中国
1
118 KW、3.66m

2004．7

装载机
ZL50
中国
2
154.4KW、3.0m3

2004．7

三轮压路机
3Y8-15
中国
4
60KW、12-15t

2004．7

振动压路机
CA25
中国
2
82KW、25t

2004．7

自卸车
EQ3141G
中国
6
137KW、8t

2004．7

CQ3260
中国
4
191KW、15t

2004．7

洒水车
CQ3191
中国
2
162KW、8m3

2004．7

砼搅拌机
JS350
中国
5
350L

2004．7

砂浆搅拌机
JS250
中国
3
250L

2004．7

卷扬机

中国
3
3t

2004．7

蛙式打夯机

中国
4

2004．7

桥梁工程
正循环钻机

中国
12

2004．7

汽车吊
QY-25
中国
1
25t

2004．7

汽车吊
QY-16
中国
2
16t

2004．7

潜水泵
36-8P
中国
4

2004．7

泥浆泵
3PNL
中国
6

2004．7

类别
机械设备
名称
规格型号
出产国
数量（台）
功率
（千瓦/台）
单位产量
进场日期
备
注
桥梁工程
千斤顶
YCW400
中国
2

2004．09

千斤顶
YDC240Q
中国
2

2004．09

压浆机
2NB6-32
中国
2
11KW、 3.2MPa

2004．09

电动油泵
ZB4-500
中国
4
3KW、3.2mL/r

2004．09

空压机
CYV-3/7
中国
2
3m3/min

2004．09

砼搅拌机
JS750
中国
2
27.8KW、25m3/h

2004．09

砼泵车
M28
中国
1
161KW、60m3/h

2004．09

砼输送车
JC6
中国
2
220KW、6m3

2004．09

平板振动器
PZ50/PZ70
中国
4
0.5KW

2004．09

砼振动器
PZ50
中国
50
0.5KW

2004．09

钢筋弯曲机
GW6-40B
中国
2
Φ44mm

2004．09

钢筋切割机
GQ40-1
中国
2
Φ6-40mm

2004．09

钢筋对焊机
DDE-14/36
中国
2
26KW

2004．09

电焊机
BX315
中国
16
13KW

2004．09

发电机
120-150GFB
中国
1
120KW

2004．09

变压器
500KVA
中国
1

2004．09

序号
仪器设备名称
规格型号
单位
数量
进场时间
一、土工试验设备
1
土壤电动击实仪及附件
LCD-140
套
2
2004.07．20
2
核子密度仪
MC-3
台
1
2004.07．20
3
含水量快速测定仪
TS-1
台
2
2004.07．20
4
土壤有机质含量测定仪

台
1
2004.07．20
5
灌砂试验设备
RZ-200
套
4
2004.07．20
6
环刀
200cm3
个
40
2004.07．20
7
电子天平
MP1100
台
2
2004.07．20
8
液塑限联合测定仪
GYS-3
台
2
2004.07．20
9
重型击实仪

台
2
2004.07．20
10
反力架及附件
LD114
套
2
2004.07．20
11
土壤分析筛
0.075～60mm
套
2
2004.07．20
12
土壤比重计

台
2
2004.07．20
13
自由膨胀率测定仪

台
2
2004.07．20
14
钙镁含量测定仪
SG-6
台
2
2004.07．20
15
脱模器
TLD-14
台
4
2004.07．20
16
台秤
TGT-100
台
2/2
2004.07．20
17
调温调湿养护箱
SBY-40B
台
2
2004.07．20
18
烘箱
101-2A
台
2
2004.07．20
二、砂、石料试验仪器
1
标准筛
Φ0.074～100mm
套
2
2004.07．20

表3-2-5 投入本工程主要测试仪器设备表

序号
仪器设备名称
规格型号
单位
数量
进场时间
2
摇筛机
EBSK-92
台
2
2004.07．20
3
针片状规准仪
ZJY-1
台
2
2004.07．20
4
压碎值测定仪
JYY-1
台
2
2004.07．20
5
视比重测定仪

台
2
2004.07．20
三、水泥、钢材、混凝土、砂浆试验、质检仪器
1
万能材料试验机
WE-600
台
1
2004.07．20
2
电动压力机
NYL-2000
台
1
2004.07．20
3
水泥净浆搅拌机
SJ-160
台
2
2004.07．20
4
水泥胶砂搅拌机
JJ-5
台
2
2004.07．20
5
水泥胶砂振实台
GZ-85
台
2
2004.07．20
6
水泥负压筛析仪
FSY150B
台
2
2004.07．20
7
水泥抗折试验机
KZJ-5000
台
1
2004.07．20
8
水泥标准稠度仪
CL-1
套
2
2004.07．20
9
水泥标准筛

套
2
2004.07．20
10
砼搅拌机
NJB-30
台
2
2004.07．20
11
砼振动台
DG-80
台
2
2004.07．20
12
坍落度测定仪
JS
台
6
2004.07．20
13
煮沸箱
FJ-31
台
2
2004.07．20
14
标准养护箱
SBY-40B
台
2
2004.07．20
15
烘箱
101-2A
台
2
2004.07．20
16
冷冻箱
DB-160
台
2
2004.07．20
17
砂子/石子标准筛

套
2
2004.07．20
18
电子天平
MP1100
台
2
2004.07．20
19
托盘天平
5kg/10kg
台
1/2
2004.07．20

序号
仪器设备名称
规格型号
单位
数量
进场时间
20
架盘天平
200g/500g
台
2/2
2004.07．20
21
贯入仪
HG-80
台
2
2004.07．20
22
钢筋保护层测定仪

台
2
2004.07．20
23
磅秤
TGT-100
台
2
2004.07．20
24
砂浆稠度仪
SZ145
台
2
2004.07．20
25
砼回弹仪
HJ-225A
台
1
2004.07．20
26
泥浆比重计
NB-1
台
10
2004.07．20
27
泥浆含砂量计
NA-1
台
10
2004.07．20
28
泥浆粘度仪
L006
台
10
2004.07．20
四、测量仪器
1
全站仪
SET2110
台
1
2004.07．20
2
经纬仪
J2蔡司010
台
2
2004.07．20
3
水准仪
B20、DZS3-1、 DS3
台
3
2004.07．20
4
三米直尺
0-300mm
把
2
2004.07．20
5
远红外温度计
ST2-54°
个
3
2004.07．20
6
应变式温度计

个
3
2004.07．20
五、环境监测仪器
1
温、湿度测定仪
100g/5g
台
2/2
2004.07．20
2
粉尘检测仪

台
2
2004.07．20
3
风速仪
数显
台
2
2004.07．20
4
雨量计
自计式
台
2
2004.07．20
5
气压计
自计式
台
3
2004.07．20
6
气温计
自计式
台
3
2004.07．20
第三节 工程施工顺序及进度计划
一、总体施工顺序
全线控制桩进行复测后，进行道路工程、桥梁桩基工程、桥梁主体工程的施工，最后进行桥面铺装和附属工程施工。为保证交通正常，桥梁、路基工程施工的同时兼顾管道施工。
二、施工工期
施工工期为10个月，2004年8月1日开工，2005年4月18日竣工。
三、施工总体计划
见《施工总体进度计划横道图》
第四章 主要工程项目的施工方案、施工方法及技术措施
第一节 施工原则
1、以“精心组织，优质高效、优化配置，科学管理，安全文明，按期完工”为指导思想，以“强化管理，科技兴业，建造满意工程，提供优质服务”为质量方针，以“干一项工程，树一方信誉”为目标。
2、以新通扬运河大桥为控制工程，合理安排工序进度和关键工序的作业循环，提高机械使用率。
4、协调好各方面关系，确保工程顺利进行。
5、坚持文明施工和环境保护，杜绝野蛮施工，尽量减少扰民，避免资源浪费，避免破坏生态环境，按规定保护好水土资源。
6、积极推行“新工艺、新方法、新材料、新设备”和科技创新，争创精品工程。
7、雨水管道、桩基及路基为先导，以桥梁下部、现浇箱梁为重点，桥面系及附属工程，配套作业展开全面施工。
第二节 施工方案
一、道路工程
1、首先进行交接桩复测和清表土处理，并做好临时排水设施，以便路基尽早施工。采用挖掘机取土，自卸汽车运土，分区分层填筑，推土机摊铺，平地机整平，压路机压实，实现挖、装、运、卸、平、压、测、控一条龙作业，以确保工程进度和质量。填土路堤按照“三阶段、四区段、八流程”的施工工艺组织施工。
“三阶段”即准备阶段、施工阶段、整修阶段。
“四区段”即作业分成填筑区、平整区、碾压区和检测区进行流水作业施工
“八流程”即施工准备、基底处理、分层填筑、摊铺整平、洒水晾晒，碾压夯实、检测签证和路基整修。对整个路基施工区做到区段清晰，流程合理。
2、取土坑内的过湿土，采取坑内闷灰和集中拌和法进行处理，路堤按要求设置沉降观测标，由专职人员负责进行控制填筑速率。为确保桥台施工合理有序进行，及时调整桥头和台背的施工时间，使整体工程平衡进行。
二、雨、污水管道工程
本标段雨水管道共4776m，污水管道3343m.雨水管、污水管均为UPVC加筋管和HDPE工字型中空双壁缠绕管，检查井共128座，其中砖砌Φ1000园形排水检查井220座。
1、沟槽采用挖掘机开挖，人工配合，根据土质和深度情况采取支护和放坡方式。对于地下水位较高的地段，采用井点降水，人工配合吊机安放管道，管基输送车运至工地。人工配合挖机填筑，两侧分层对称回填密实。
2、管道施工时保证原有道路畅通，做好施工管理与施工安全工作。
三、桥梁下部
1、全线桥梁基础Ф1.5m钻孔桩152根5899延米、Ф1.2m钻孔桩40根982延米，采用回旋钻机成孔，泥浆护壁，吊车配合安放钢筋笼，检查合格后灌注水下砼。砼采用商品砼和自拌砼相结合，砼输送采用砼输送泵或砼输送车运输，拔球法灌注，对于靠近新通扬运河的7#、8#主桥钻孔桩采用清淤打设围堰，设4米长护筒进行钻孔。
2、 承台、系梁基坑开挖采用挖掘机开挖，人工清理配合。承台埋设较深，均采用放坡开挖。模板采用组合钢模，系梁与桩基接桩采用定型钢模一起浇筑，砼采用罐车运输，插入振捣式振捣器振捣密实。
3、墩柱高度均在6米以内，其中板式墩8个，Φ1.3m圆柱80根，Φ1.8m圆柱16根。墩身采用整体定型钢模，一模到顶，并采用喷涂优质高效脱模剂，砼采用集中拌合，输送车运送，吊车或汽车泵提升砼入仓，插入式振捣棒捣固，塑料薄膜覆盖养生。

4、盖梁48片，采用定型钢模，砼集中拌和，输送管输送，插入式振捣棒振捣，钢筋统一制作，整体吊装，现场调整焊接。
5、桥台8个为钢筋砼肋板式台，桩基浇注完成后，浇注承台、肋板及桥台耳背墙；台背回填采用分层填土，夯实。
四、桥梁上部
1、根据该工程的特点及现场条件，在新通扬运河北K0+070~K0+440路基上设一个预制厂，集中预制后张法25米预制箱梁。利用两台50T龙门吊起梁、移梁，运梁车运梁，架桥机架梁。
2、为减少存梁场地和梁体龄期限制，梁体预制半个月后，及时进行架设，完成一联后，及时进行桥面铺装，保证梁体预制龄期和桥面相差在三个月内。
3、新通扬运河大桥主桥为变截面悬浇连续梁，采用挂蓝悬浇法施工。配备16套轻型挂篮，四幅桥采用流水线施工。利用吊车提升模板和钢构件，输送管送砼，两端对称同时浇筑。施工时采用计算机程序化控制浇注线形，规范化操作。由于横跨通扬运河必须采取严格安全措施，避免影响航运，保证施工人员人身安全。

第三节 主要工程项目施工方法及工艺
一、道路工程
先进行路基施工，路基填筑到一定高度时开始进行雨水管道施工。
（一）施工准备
技术准备
进场后首先进行图纸会审，组织测量人员进行导线和水准点复测。试验人员对取土坑及时土工标准试验，技术人员作好施工技术交底和开工报告，确保工程全面开工。
现场准备
①、人工配合机械清除地表内的树木、杂草、垃圾，并按指定地方堆码整齐。
②、结合设计做好路堤两侧排水系统，确保排水沟畅通，保证降雨不积水，保持基底干燥。
③、做好取土、运土路线的安排布置，取土坑应远离路堤坡脚，保证路堤稳定。
（二）施工方法
1、路基土石方施工
（1） 路基处理
路基填筑前先清除表层植耕土15厘米，再向下翻挖20厘米并掺5%石灰压实，机动车道下路基处理厚度最小为80厘米：20厘米8%石灰土+60厘米5%石灰土；非机耕车道和人行道下路基处理厚度最小为20厘米5%石灰土，当填筑高度大于80厘米时，其下用5%石灰土填筑。路基压实度：路基顶以下80厘米内为95%，80厘米以下为93%。路基边坡为1：1.5，填土高度H≤3.5米时，护坡采用单排拱形护坡，填土高度3.5米≤H≤6米时，采用双排拱形护坡，桥台耳墙末端15米范围内及河塘地段采用浆砌片石满铺护坡。

（2）路基挖方
路基挖方利用挖掘机开挖，挖方土可用作填料的就近利用路堤填筑。
（3）路基填筑顺序
①布格上土：采用挖掘机挖装，自卸车运至施工路段，由专人指挥卸料。
②整平：路基上土长度30～50m后，用推土机摊铺至25cm左右厚，再用平地机整平。
③填土含水量调整，路基填料含水量的控制是路基质量控制的关键环节，必须确保所有路基填料在碾压前均能接近碾压要求的最佳含水量。
④稳压整形：路基填料在含水量适合碾压含水量范围时，采用自行式压路机，以5～7km/h的速度快速稳压1～2遍，同时采用平地机整形至要求的纵、横坡度。
⑤碾压：采用自行式压路机振压2～3遍，三轮压路机碾压4～6遍。压路机碾压操作严格按规范要求进行。雨水污水检查井四周的填土采用人工配合，小型机械碾压。
⑥检测：对碾压结束的施工路段，及时按照相应的检查项目进行自检、抽检、报验。合格后，方可进行下道工序的施工。
（4）沟、塘地段路基的处理
本标段线路沟塘处土方，采用围堰-----清淤-----台阶设置-----回填至原地面高程的方法进行施工。
①施工放样
首先进行施工放样，确定出沟塘所在路基范围的位置（包括路基的护坡道、排水沟、界桩范围及路基超宽沉降引起的增宽等）定出围堰设置的方向，并设置控制桩明示，以便进行施工指导。
②围堰设置
本标段沟，塘围堰采用草袋夹心围堰，设置高度高出明水面50cm，并采用φ20cm木桩打入硬土层50cm，形成围堰木排桩。施工时根据围堰的设置方向，由人工布设围堰引导桩，两侧采用袋装土抛填，中间采用粘土回填。
③抽水
采用抽水机进行排水，在排水过程中随时观察围堰的变化情况，对于渗漏和变形处及时进行防渗和加固处理，确保围堰的安全。
④清淤
采用挖掘机人工配合进行清淤，自卸式汽车运至指定的地方或就近的取土坑边堆放。对于沟、塘底不适宜材料的清除必须达到要求标准为止。
⑤台阶设置
清淤结束并经检查合格后，将岸边挖成宽30厘米高20厘米的台阶采，并用手扶振动压路机对台阶进行夯压密实。
⑥回填
先回填50厘米后碎石土（碎石80%、土20%）压路机碾压后5%石灰土分层回填。
（5）结构物台背填土
桥梁、通道两侧20米范围内回填土的压实度≥95%。施工采用分层对称填筑，每填筑3层(40～50cm)，人工开挖设置一层台阶至新填路堤的硬土层。为确保台背范围不同时间填筑压实度满足要求，每层压实厚度不得大于15
