第三章 施工总布置

3.1 施工布置条件及原则
3.1.1 施工布置条件
为了满足锦屏二级水电站西端1＃、2＃引水隧洞工程施工的需要，发包人前期作了大量卓有成效的施工准备工作，创造了良好的施工外围环境，场内施工条件较为优越。本标工程施工发包人提供的施工布置条件如下：
1、场内公路：至本标各施工场地、营地、渣场及施工部位均可以利用场内公路到达。
2、施工通道：发包人为本标工程施工提供了到达引水隧洞工作面的两条施工支洞。
3、施工供电：发包人可在印把子沟35kV变电站为本标提供1回10kV电源；景峰开闭所为本标提供3回10kV电源；大沱变电站为本标施工工厂仓库提供一回10kV电源。
4、施工用水：本合同工程施工和生活用水承包人自行解决(其中3#营地的生活用水由发包人提供)。
5、施工场地：发包人为本标工程施工提供了总面积约1.36万m2的2块施工场地供本标布置临时设施及辅助工厂。
6、施工营地：发包人在大坪3#营地有偿提供办公和生活用房，可为本合同承包人有偿提供办公、住宿和食堂面积分别为720m2、5000m2和520m2，总面积6240m2。

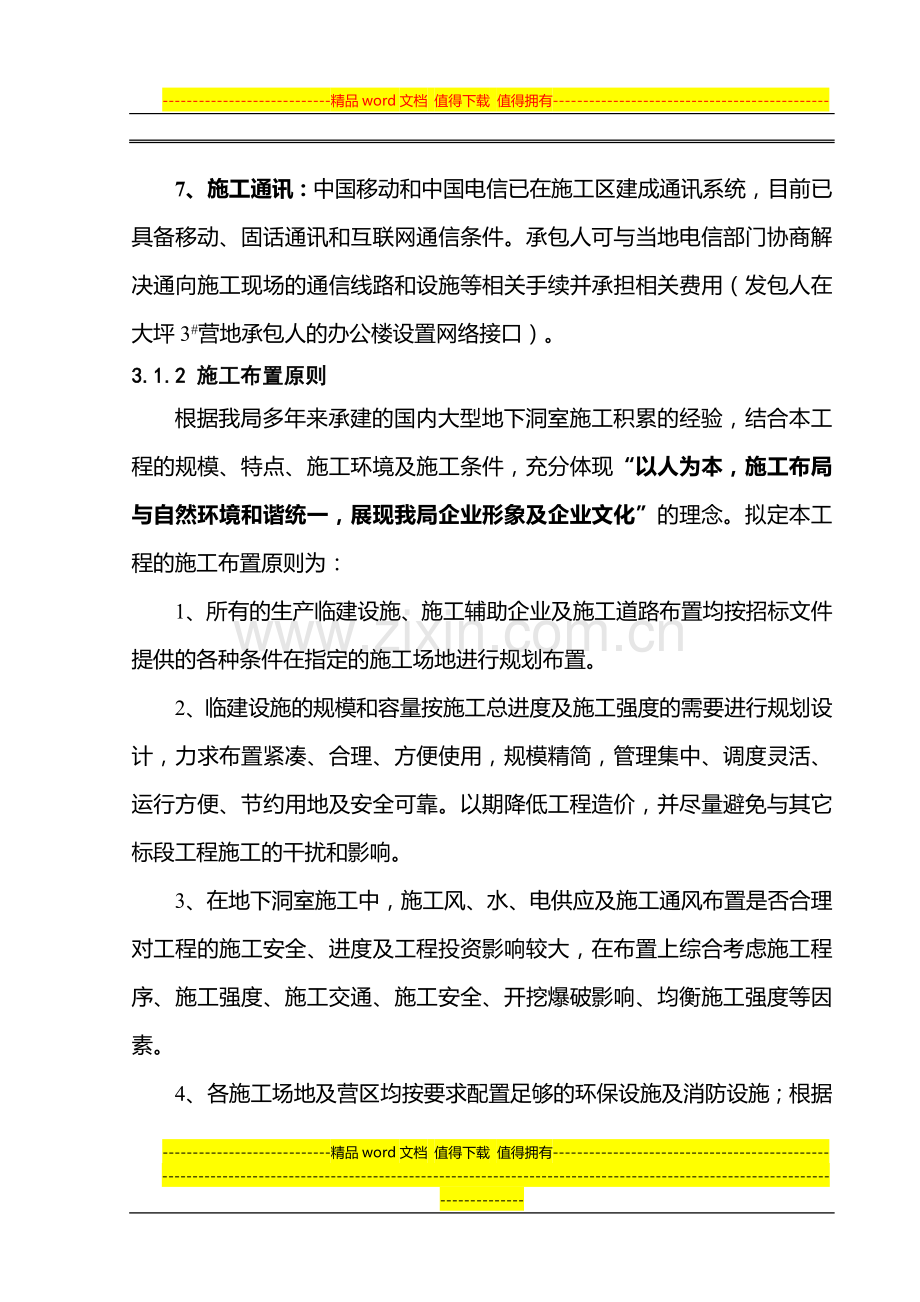

7、施工通讯：中国移动和中国电信已在施工区建成通讯系统，目前已具备移动、固话通讯和互联网通信条件。承包人可与当地电信部门协商解决通向施工现场的通信线路和设施等相关手续并承担相关费用（发包人在大坪3#营地承包人的办公楼设置网络接口）。
3.1.2 施工布置原则
根据我局多年来承建的国内大型地下洞室施工积累的经验，结合本工程的规模、特点、施工环境及施工条件，充分体现“以人为本，施工布局与自然环境和谐统一，展现我局企业形象及企业文化”的理念。拟定本工程的施工布置原则为：
1、所有的生产临建设施、施工辅助企业及施工道路布置均按招标文件提供的各种条件在指定的施工场地进行规划布置。
2、临建设施的规模和容量按施工总进度及施工强度的需要进行规划设计，力求布置紧凑、合理、方便使用，规模精简，管理集中、调度灵活、运行方便、节约用地及安全可靠。以期降低工程造价，并尽量避免与其它标段工程施工的干扰和影响。
3、在地下洞室施工中，施工风、水、电供应及施工通风布置是否合理对工程的施工安全、进度及工程投资影响较大，在布置上综合考虑施工程序、施工强度、施工交通、施工安全、开挖爆破影响、均衡施工强度等因素。
4、各施工场地及营区均按要求配置足够的环保设施及消防设施；根据绿色环保施工的需要，在进行场地规划时，布置足够的环保设施及绿化带；所有生产、生活设施的布置均体现安全生产、文明施工。
5、避免施工对公众利益的损害，并考虑为其他承包人提供方便。

3.2 施工场地规划
本标施工场地的规划布置根据招标文件所提供的设施区情况和施工区域，按施工需求及使用功能进行规划布置。
3.2.1 生活福利、办公设施场地规划
根据招标文件要求，发包人在大坪3#营地有偿提供办公和生活用房，可为本合同承包人有偿提供办公、住宿和食堂面积分别为720m2、5000m2和520m2，进点即可分期分批入住。拟将本工程管理层及施工作业层生活福利及办公设施布置在发包人提供的上述承包人营地内，并根据施工总进度计划及资源配置计划调配施工人员的相应办公、生活福利等使用面积。
3.2.2 生产辅助企业场地规划
发包人在施工区内提供了2块施工设施区，总面积约1.36万m2，各施工设施区的具体规划布置如下：
施工场地A：位于大沱业主永久营地下游，占地面积约1.212万m2，主要布置机械汽车保修厂、混凝土预制场、综合仓库及钢管和金属结构加工厂等设施；
施工场地B：位于西引1#施工支洞洞口附近，占地面积1500m2，主要布置钢筋加工厂、模板加工堆放场、锚索加工厂等设施。
另外，为满足现场施工管理的要求，在引水隧洞内设置变配电站、压风站、排水泵站等临时生产设施。爆破器材和油料从发包人提供的供应点领取。为保证施工区文明施工环境，各施工设施区布局时必须与周边环境协调，配合发包人对施工区临时用地进行绿化以美化环境。施工区各排水出口设置污水处理池；施工区内设置一定数量的移动厕所。
施工场地布置见图3-1，施工场地特性见表3-1。
表3-1 施工场地特性表
序号
施工场地名称
房建面积（m2）
占地面积（m2）
布置内容
1
大坪3#营地
6240
/
管理层、施工作业层生活福利及办公设施。
2
施工场地A
1940
12120
机械汽车保修厂、综合仓库、混凝土预制场及钢管和金属结构加工厂等设施。
3
施工场地B
550
1500
钢筋加工厂、模板加工堆放场、锚索加工厂等设施。
4
合 计
8730
13620

注：表中场地占地面积以发包人实际提供的数据为准。

3.3 施工交通布置
3.3.1 周边地区交通条件
锦屏二级水电站位于四川省凉山彝族自治州木里、盐源、冕宁三县交界处的雅砻江干流锦屏大河弯上，工程地处高山峡谷，远离人口稠密和交通发达地区。雅砻江为不通航河流，无航道设施。
1、铁路
距工程区最近的铁路为成昆铁路，经成昆铁路可达成都、西昌、攀枝花、昆明等地。成昆铁路为电气化铁路，二级超限标准。工程区附近还有成渝、宝成、贵昆、川黔等铁路。
本工程在成昆铁路线的漫水湾设置转运站，工程建设物资可经周边铁路线运至漫水湾转运站，再经对外交通专用公路运至工地。
2、公路
国道G108线是通过凉山州境内的唯一国道主干线，由马尿河起北行经石棉、雅安至成都，全长467km；南行经漫水湾至西昌、攀枝花，距离分别为78km、330km。规划中的雅安~攀枝花高速公路泸沽～黄联关段74.4km已建成通车，黄联关至攀枝花路段正在建设之中。
3、航空
电站周边地区成都市、昆明市、重庆市、西昌市均有航空港。成都市、昆明市、重庆市为I级航空港，可起降各类大型客、货运输机，开设有至全国各地大中城市的航线；西昌市为II级航空港，可起降B737型客机，目前仅开通至成都的短途航线。
3.3.2 电站对外交通条件
锦屏二级水电站对外交通现有南、北两条线路。南线由漫水湾转运站利用电站对外交通专用公路翻越牦牛山，沿磨房沟、锦屏二级水电站东端工区，经辅助洞穿越锦屏山至景峰大桥，公路里程约81km；北线利用地方道路，由漫水湾转运站沿国道G108线至冕宁县马尿河口，转省道S215线翻越牦牛山，经江口至九龙河口连接锦屏工程辅助交通道路至景峰大桥，公路里程约207km。南线为锦屏一级和锦屏二级西端工区对外交通运输主通道，北线为对外交通运输辅助线路。
锦屏二级水电站西端工程对外交通运输在对外交通专用公路和锦屏辅助洞建成通车之前利用对外交通辅助运输线路(北线)，建成后主要利用对外交通专用公路(南线)。
1、对外交通专用公路通车前
对外交通专用公路通车前(2007年6月以前)，对外交通运输路线为：漫水湾→泸沽(8km)→冕宁(30km)→江口(60km)→九龙河口(60km)→大沱1#发包人营地(37km)。
2、对外交通专用公路和锦屏辅助洞建成通车前
对外交通专用公路和锦屏辅助洞建成通车之前(2009年1月以前)，对外交通运输路线有两条：漫水湾→冕宁(38km)→江口(60km)→九龙河口(60km)→大沱1#发包人营地(37km)→电站工地；漫水湾→麻哈渡(对外交通专用公路55km)→江口(12km)→九龙河口(60km)→大沱1#发包人营地(37km)。其中麻哈渡至江口路段为泥结石路面。
3、对外交通专用公路和锦屏辅助洞建成通车后
对外交通专用公路和锦屏辅助洞建成通车后(2009年1月以后)，对外交通运输主要利用对外交通专用公路和锦屏辅助洞(漫水湾→锦屏东桥→锦屏辅助洞→锦屏西桥)，在专用公路运输受影响时，利用电站对外交通辅助运输线路(北线)运输。
4、对外交通专用公路(南线)
发包人为修建锦屏一、二级水电站，已于2003年开始修建电站对外交通专用公路，专用公路起点位于成昆铁路线上的漫水湾转运站，西行跨安宁河经沙坝、两河口(卫星发射基地)沟口进入杨家沟，沿沟右侧山脚行经李子坪沟、鲁罗沟展线至炭窑沟高程2600m附近设隧道穿越牦牛山，至牦牛山西翼的洼屋纳达出洞，沿沟展线下行，经金林乡至东雅砻江边，沿江下行至海腊沟下游接锦屏东桥过江，与锦屏二级东端施工区场内公路相连。漫水湾转运站至锦屏东桥全长约57km。
5、对外交通辅助运输线路(北线)
对外交通辅助运输线路公路里程约207km。辅助道路中后段地处雅砻江高山峡谷，道路设计标准较低，交通保障不高，对道路交通运输有一定影响。
3.3.3 场内交通条件
西端施工区的施工场地主要位于上游景峰大桥至下游大沱的雅砻江沿江一带，长度约12km。西端工区的场内施工道路部分与锦屏一级共用，部分为锦屏二级专用。与本合同施工有关的主要场内公路布置见图3-1，场内通道特性见表3-2

表3-2 场内交通特性表
编
号
名称
线路长（km）
最大坡度
（%）
路面宽度（m）
道路等级
（荷载标准）
路面
结构
一、干线公路
1
右岸1#公路
5.7
8.0
10.5
矿山二级
混凝土
2
右岸3#公路
4.5
9.0
10.5
矿山二级
混凝土
3
右岸5#公路（下游段）
4.69
8.0
10.5
矿山二级
混凝土
右岸5#公路（上游段）
2.89
7.0
9.0
矿山二级
混凝土
4
左岸2#公路
17.5
9.0
10.5
矿山二级
混凝土
5
左岸10#公路
1.5
10
10.5
矿山二级
混凝土
二、跨江大桥
1
景峰大桥
170

9.0
汽-40，挂-120
钢结构桥
2
印把子沟临时桥
170

4.5
汽-54，挂-80
索桥

3.3.4 临时施工道路布置
由于本标工程中至本标各施工场地、营地、渣场及施工部位均可以利用场内公路或发包人提供的施工支洞到达，故本标不增设临时施工道路。
3.3.5 施工辅助通道布置
1、施工通道布置
西端1＃、2＃引水隧洞在布置上为两个相对独立的单元，隧洞单洞洞线较长，施工难度较大。为保证引水隧洞施工的顺利进行，各隧洞开挖期间出渣通道畅通、施工期排水、通风以及混凝土施工通道畅通，将两条相对独立的隧洞联系为一个有机的整体进行统一的综合施工组织规划，并根据西端1＃、2＃引水隧洞的布置特性及施工特性，进行施工横通道的规划设计布置。
西端1＃、2＃引水隧洞平面上两洞平行布置。施工横通道的布置，从西引1＃施工支洞与1＃、2＃引水隧洞相交处沿洞轴线下游方向，原则上按500m的间距进行布置（由于1#引水隧洞暂定分标界面为2+500m桩号，考虑通风排水等因素，故该条横通道布置于1#引水隧洞2+500m桩号前附近）。施工横通道垂直引水隧洞轴线横向连接两条隧洞，两端底板高程与相交处各引水隧洞底板开挖高程相同为8m×7m城门洞型断面。
施工横通道暂按西端1＃引水隧洞的暂定分标桩号进行布置，共布置3条。实际施工过程中，根据1＃引水隧洞的开挖长度和施工需求，按上述布置原则进行增加布置。
2、通风通道布置
为改善洞内通风条件，通风设计中，结合施工支洞及施工横通道的布置，采用相应通风方式进行规划。
3、横向排水洞布置
根据招标文件，西端1＃、2＃引水隧洞开挖施工过程中，将遇到大流量的地下涌水。为及时将地下涌水排除，确保隧洞开挖安全施工，拟按如下原则进行引水隧洞横向排水洞布置。
施工排水洞开挖底高程低于同一垂直截面处4#引水隧洞底高程1.5m。横向排水洞平面上按与引水隧洞轴线120°夹角从1＃引水隧洞穿过2＃、3＃、4＃引水隧洞按5％纵坡下降连接到施工排水洞。横向排水洞断面形式为5m×5m城门洞型，起点为1＃引水隧洞轴线，底高程低于1＃引水隧洞底板高程67cm，终点底高程为施工排水洞底板高程。首条横向排水洞布置于引（1）1+300位置，一般按1000m的间距沿引水隧洞轴线下游方向布置。
横向排水洞暂按西端1＃、2＃引水隧洞的暂定分标桩号进行布置，共布置4条。实际施工过程中，根据1＃、2＃引水隧洞的开挖长度和施工需求，按上述布置原则进行增加布置。
引水隧洞开挖施工过程中，根据开挖施工的进展及地质情况，在合适的洞段、或预计单洞汇总出水量大于1m3/s时以及监理工程师指定的地方，开挖横向排水洞，将西端1＃、2＃引水隧洞开挖施工过程中揭露出来的大流量地下水，从主要工作区或交通要道引排至施工排水洞或相邻洞室排除，确保施工开挖掘进的顺利进行。

3.4 施工风、水、电及照明、通讯设施布置
3.4.1 施工供风
根据现场踏勘所了解的地形位置，结合本标施工作业面分布、施工强度特点及施工机械设备的配置，施工供风以固定压风站为主，移动供风为辅，固定压风站仅考虑手风钻施工用风，系统供风能力为40m3/min，压风站前期布置于西引1#施工支洞内，待第一个施工横通道贯通后移设至施工横通道内，随工程开挖进程向下一个横通道移设。锚索、灌浆施工配置移动压风机机动供风。
供风系统特性见表3-3，供风设备配置见表3-4。
表3-3 施工供风系统布置特性表
名称
布置
位置
容量
m3/min
设备配置
承担任务
风管
管径mm/长度m
固定压风站
横通道（随开挖移设）
20
2台4L-20/8
手风钻施工用风
DN100/900m
DN50/200m
移动供风

34
3台VHP600E
锚索施工用风
DN100/100m
DN50/200m
合计

54

表3-4 供风设备配置表
序号
项目名称及规格
单位
数量
风量
（m3/min）
单台功率
（kW）
备注
1
4L-20/8（中国柳州）
台
2
20
130
固定电动压风机（含备用）
2
VHP600E（英格索兰）
台
3
17
160
移动电动压风机（含备用）
3
供风钢管DN100
m
1000

4
供风钢管DN50
m
400

5
2m3储气罐
个
2

3.4.2 施工供水
根据招标文件发包人提供的条件，本合同工程施工和生活用水由承包人自行解决(其中3#营地的生活用水由发包人提供)。
1、用水量确定
本标段施工用水主要有辅助企业用水、开挖用水、混凝土浇筑及养护用水、支护处理用水等。
开挖用水：各部位开挖阶段主要为台车施工用水，洒水降尘用水。
混凝土施工用水：主要考虑混凝土浇筑仓面冲洗、混凝土养护用水，混凝土养护按28天考虑，混凝土养护主要采用喷水保持混凝土表面湿润养护，混凝土施工用水耗量取2.0m3/m3。
2、供水系统布置
根据发包人提供的供水条件、本标开挖和混凝土浇筑高峰强度以及施工设备配置，在施工场地A附近合适位置设置50m3水池，由泵站从雅砻江取水，供施工场地A内辅助企业用水；在施工场地B附近冲沟内合适位置设置100m3水池，由泵站从雅砻江取水，供施工场地B内辅助企业用水及引水隧洞施工用水。
施工供水布置见图3-1，自建施工供水取水系统主要设备及管线见表3-5，供水系统特性见表3-6。
表3-5 自建施工供水取水系统主要设备及管线表
取水泵站名称
型号及规格
总数量/备用数量（台）
抽水
能力
（m3/h）
扬程(m)
供水管径
/长度
（mm/m）
功率(kW）
备 注
单机
合计
1#泵站
IS65-40-200
2/1
25
50
DN50
/250
7.5
7.5
从雅砻江～
1#供水池
2#泵站
IS80-50-250
2/1
60
75
DN50
/250
22
22
从雅砻江～
2#供水池

表3-6 施工供水系统特性表
名 称
容 量
(m3)
布置地点
主要用水点
供水主管
规格、长度
1#供水池
（EL.1650m）
50
施工场地A附近
施工场地A内辅助企业用水
DN 50mm/500m
2#供水池
（EL.1680m）
100
施工场地B附近
施工场地B内辅助企业用水及主体工程施工用水
DN 100mm/5900m
DN 50mm/400m

3.4.3 施工供电
1、供电条件
根据施工总布置规划，发包人在印把子沟35kV变电站为本标提供1回10kV电源（在印把子沟口建设的印坝子35kV变电站计划于2007年8月投入运行）；景峰开闭所为本标提供3回10kV电源；大沱变电站为本标施工工厂仓库提供一回10kV电源；在电源接线点处高压侧进行电度计量。
2、供电系统布置
施工供电的变电配置根据不同部位的用电需要和用电时段进行设置，本标段共架设5条主供电线路，并设置了10座变配电站、2台箱式变压器、2台台车变压器，以满足本标段工程施工用电的供应，总装置容量为15615kVA，施工期高峰用电负荷为10722kW。供电网络布置如下：
（1）大沱变电站：
从大沱变电站10kV电源接线点引线至施工场地A，主要供施工场地A辅助企业用电。
（2）印把子沟35kV变电站：
从印把子沟35kV变电站10kV电源接线点引线至施工场地B，主要供施工场地B辅助企业用电（印把子沟35kV变电站投入运行前从景峰开闭所为10kV电源接线点引线）。
（3）景峰开闭所：
景峰开闭所10kV电源主要提供本标主体工程施工用电。
本标主体工程施工用电项目主要包括凿岩台车、锚杆台车、混凝土喷车、电铲、出渣皮带机系统、通风风机、抽水水泵及照明等。
洞外供电布置10kV高压线至各用电点配置变压器进行供电；洞内布置高压电缆进洞，各用电点配置变压器供电；凿岩台车采用移动台车变供电，应急水泵利用移动箱式变压器供电，混凝土施工期间混凝土拖泵及振捣器等利用一期供电布置的变压器（预留）供电。
施工供电系统布置见图3-1，供电系统接线见图3-2，系统线路配置见表3-7，系统供电特性见表3-8。
表3-7 施工供电主要线路配置表
供电线路
供电路径
主要用电点
线路规格/长度（m）
1#
大沱变电站—施工场地A
施工场地A内附属企业生产用电
LGJ-3×50/1200
2#
印把子沟35kV变电站（景峰开闭所）—施工场地B
施工场地B内附属企业生产及支洞口通风机用电
LGJ-3×50/600
（YJV-3×35/2000）
3#
景峰开闭所—引水隧洞工作面、用电点
引水隧洞施工、通风、照明、排水等用电
YJV-3×70/8830
YJV-3×35/3050

表3-8 供电变配电站布置特性表
编号
容量kVA
变压器型号
数量
布置位置
用电点及用电内容
1#
315
S11-315/10/0.4
1
施工场地A附近
机械汽车保修厂、综合仓库、钢管和金属结构加工厂、砼预制场生产及照明用电
2#
1000
S11-1000/10/0.4
1
施工场地B附近
钢筋加工厂、模板加工堆放场、支洞口通风机生产及照明用电
3#
1000
S11-1000/10/0.4
1
施工支洞与1#引水隧洞交叉口附近
1#、2#引水隧洞在西引1#施工支洞上游、下游至0+1100m桩号左右的施工、通风、照明、排水等用电
4#
（1000）
500
（S11-1000/10/0.4）
S11-500/10/0.4
（1）
1
1#引水隧洞1+000m桩号左右横通道内
1#2#引水隧洞1+100m至1+600m桩号左右的施工、供风、通风、照明、排水等用电（1000kVA变压器随下一个横通道的贯通移设，此处更换500kVA变压器）
5#
（1000）
500
（S11-1000/10/0.4）
S11-500/10/0.4
（1）
1
1#引水隧洞1+500m桩号左右横通道内
1#2#引水隧洞1+600m至2+100m桩号左右的施工、供风、通风、照明、排水等用电（1000kVA变压器随下一个横通道的贯通移设，此处更换500kVA变压器）
6#
（1000）
500
（S11-1000/10/0.4）
S11-500/10/0.4
（1）
1
1#引水隧洞2+100m桩号左右横通道内
1# 引水隧洞2+100m至2+500m桩号左右、2#引水隧洞2+100m至2+600m桩号左右的施工、供风、通风、照明、排水等用电（1000kVA变压器随下一个横通道的贯通移设，此处更换500kVA变压器）
7#
1000
S11-1000/10/0.4
1
1#引水隧洞2+500m桩号左右横通道
2#引水隧洞2+600m至3+100m桩号左右的施工、供风、通风、照明、排水等用电以及2#引水隧洞2+600m桩号后施工通风用电
8#
500
S11-500/10/0.4
1
2#引水隧洞3+100m桩号左右
2#引水隧洞3+100m至3+600m桩号左右的施工、供风、通风、照明、排水等用电
9#
800
S11-800/10/0.4
1
2#引水隧洞3+600m桩号左右
2#引水隧洞3+600m至4+100m桩号左右的施工、供风、通风、照明、排水等用电
10#
500
S11-500/10/0.4
1
2#引水隧洞4+100m桩号左右
2#引水隧洞4+100m至4+700m桩号的施工、供风、通风、照明、排水等用电
箱式变压器
2000
YBP-1000
2
西引1#施工支洞0+170m桩号左右
应急排水水泵用电
2000
YBP-1000
2
引水隧洞施工工作面最近横通道
应急排水水泵用电
台车变
500
TBW-500/10/0.4
2

台车专用变压器
总计
15075

16

3、无功补偿
为提高施工供电质量，使功率因数大于0.9，拟在供电覆盖范围较大的变压器低压侧配置并联补偿装置。
4、用电设备保护
洞外变压器配置一组避雷器和一组跌落式熔断器，做好接地，以防短路和雷电波损坏设备；洞内变压器配置真空断路器，当发生故障时，断开电源。
5、事故备用电源
事故备用电源仅考虑应急照明、排水及正在混凝土浇筑的仓位用电。在施工场地A、施工场地B各布置一台50kW，隧洞内布置三台200kW和一台400kW柴油发电机备用。
6、设备配置
为保证供电安全可靠，10kV高压开关柜选用KYN系列真空开关柜，电缆选用YJV系列交联铜芯电缆，变压器选用S11系列。
施工供电设备及材料见表3-9。
表3-9 施工供电及照明设备及材料表
序号
名称
型号规格
单位
数量
备 注
1
变压器
S11-1000/10/0.4
台
3

2
变压器
S11-800/10/0.4
台
1

3
变压器
S11-500/10/0.4
台
5

4
变压器
S11-315/10/0.4
台
1

5
台车变压器
TBW-500/10/0.4
台
2

6
箱式变压器
YBP-1000
台
4

7
柴油发电机
维柴 50KW
台
2
备用
8
柴油发电机
维柴 200KW
台
3
备用
9
柴油发电机
维柴 400KW
台
1
备用
10
补偿装置

台
10

11
稳压电容

台
12
2台备用
12
10kV高压线
LGJ-3×50
m
1900

13
10kV高压电缆
YJV-3×70
m
8830

14
10kV高压电缆
YJV-3×35
m
3050

15
380V动力线
BV-3×50+1×25
m
8100

16
380V动力线
BV-3×35+1×16
m
900

17
照明线
BV-2×25
m
10600

18
照明线
BV-2×16
m
1200

3.4.4 施工照明
本标段施工照明以集中布置、集中控制为主。对有特殊要求的场所，则分别设置能满足要求的照明，辅企厂区照明将视其功能酌情设置，照明尽量选用高效、节能长寿的优质成套灯具，特殊场所的灯具严格按规范要求进行选用。照明线路的敷设将在安全、经济的前提下兼顾美观，并严格按相关规范施工。
办公及生活福利区、辅助企业、仓库和地面施工场地及地下非作业面采用220V照明线路，采用脚手架钢管制作灯塔，每个灯塔上装设2～3个1000W可自由调整照射范围的投光灯。
引水隧洞和施工支洞采用“隧道灯”作为长期照明，照明灯具按1套/50m的间距布置，每套功率：250W。并对局部区域辅以白炽灯加强照明，在潮湿、易触及带电体场所和隧洞掌子面设行灯变压器，将照明供电电压从220V电压降为24V，以确保用电安全。
3.4.5 施工通讯系统
根据本标招标文件规定，移动通信及施工场地内部通信由承包人自行解决。
中国移动和中国电信已在施工区建成通讯系统，目前已具备移动和固话通讯条件。
本标工程施工时，承包人进场前将与当地电信部门协商解决通向施工现场的通信线路和现场的电信服务设施，并签订相应的施工通讯协议。
对外通讯：拟在大坪生活营地、施工场地A、施工场地B及施工区设置4部程控电话（含2台传真机），并对主要管理人员配备相当数量的手机，以满足对外联络的通讯要求。
场内通讯：配备4对对讲机以及一部内部电话交换机（8门）以确保各生活、办公区、施工区的联络；其中，现场调度和应急通讯由对讲机和电话交换机完成。通讯电缆的敷设满足相关规范的要求。
为了满足本标工程的施工需要，根据我局在类似地下工程的施工经验，与当地的移动电话运营商进行协商，尽量将手机信号发射机引入洞内，保证地下洞室手机可以使用。
由于施工期发包人将对工程区进行工业电视监控规划，故在本工程支洞与主洞交叉口、开挖掌子面等主要工作面设置临时工业电视监控系统，并将该监控系统连接至发包人的工地监控系统，并制定相应的运行、管理、维护制度。工业电视监控终端布置6套（备用2套）。
根据发包人的统一规划，为本工程的施工人员配制工作证和规划弱电系统，实行进出洞口及营地凭证刷卡管理的信息管理制度。本合同工程范围内弱电系统建设完成后与发包人的弱电系统连接，并制定相应的运行、管理、维护制度。

3.5 地下洞室施工通风、排水系统布置
3.5.1 施工通风系统布置
1、布置原则与规划
结合建筑物的布置与施工特点，布置按如下原则进行：
（1）施工通风将直接影响施工进度、文明施工和员工的身体健康，通风系统设计必须达到施工人员卫生标准及降温、施工机械运行风量、爆破散烟等的所需通风量，满足洞室最小风速，满足投标文件的有关要求，并对通风的风流进行有效组织设计，是施工中最重要的内容之一。
（2）通风设计中，结合施工支洞及横通道的布置，采用环线通风原则。
施工通风总体规划如下
（1）根据我局承建的类似地下工程施工经验，通风散烟、除尘的影响是连续性的，针对本工程的洞室施工程序及施工进度安排，施工通风总体上分为二期布置：
一期：本标开工初期，引水隧洞在施工支洞上下游工作面均为独头工作面，洞室之间互不关联，一期主要采用正负压机械通风的方式。
二期：两条引水隧洞间第一个横通道贯通后，利用横通道和两条引水隧洞创造环行通风，即由轴流风机送新鲜空气至1#引水隧洞，废气由设置于2#引水隧洞内的风机排出洞外，第一个横通道后的隧洞段施工由设置于工作面最近一个横通道附近的轴流风机送风至工作面，并在工作面设置局部风机辅助散烟降温，其他已开挖隧洞段内主要由射流风机通风。
三期：开挖基本结束后，进行混凝土浇筑阶段，1#引水隧洞浇筑混凝土时，通风方式为轴流风机送新鲜空气至1#引水隧洞，废气由设置于2#引水隧洞内的风机排出洞外，由设置于1#引水隧洞2+500m桩号左右横通道附近的轴流风机送风至2#引水隧洞掌子面，其他隧洞段由射流风机形成环行通风；2#引水隧洞浇筑混凝土时，由轴流风机送新鲜空气至2#引水隧洞，废气由设置于1#引水隧洞内的风机排出洞外，由设置于2#引水隧洞2+500m桩号左右横通道附近的轴流风机送风至2#引水隧洞掌子面，设置于1#引水隧洞2+500m桩号左右横通道内及其他隧洞段的射流风机形成环行通风。
（2）机械通风主要选用在隧洞工程施工广泛应用的SD-Ⅱ系列子午对旋轴流风机（防爆系列）。
（3）进风隧洞口营造良好的环境
为了保证进洞的空气质量，必须减少进风隧洞口的空气污染，主要采取以下措施：
① 根据风向，在进风隧洞口来风方向控制施工粉尘及空气污染，在进风隧洞口前设车速控制牌，禁止车辆及其他空气污染源在进风隧洞口长时间停留，减少污染源；
② 营造良好的洞口环境，对进风隧洞口（即西引1#施工支洞口）进行经常性洒水，避免扬尘和空气污浊；
③ 在进风隧洞口如果有排气管道，将排气管道的出口尽量向高处设，避免污染进风隧洞口空气。
（4）通风管吊挂做到平、直、紧、稳、顺，增大每节风管长度，减少风管接头，施工支洞中采用钢性风管，以减少风量损失。
（5）为了保证洞内的空气质量，隧洞内尽量使用电动设备。在开挖施工工作面进行喷雾除尘，保持洞内的空气质量，减少洞内的通风量。
（6）加强施工现场空气质量及有害气体浓度监测，并依据监测结果进一步调整优化通风设备配置及运行方式。
2、通风布置
（1）一期通风
从西引1#施工支洞布置两趟1.8m的正压风管（通风能力3000m3/min）分别进风至1#引水隧洞和2#引水隧洞上下游工作面；在西引1#施工支洞内布置两趟1.8m的负压风管分别从西引1#施工支洞和1#引水隧洞交叉口附近、西引1#施工支洞和2#引水隧洞交叉口附近（通风能力分别为3500m3/min、3000m3/min）进行机械强制排风。西引1#施工支洞内中间设置一对SDS-No-10.0的射流风机辅助空气流通。一期通风管路及风机布置详见图3-3、3-6。
（2）二期通风
两条引水隧洞间第一个横通道贯通后，利用横通道和两条引水隧洞创造环行通风，从西引1#施工支洞布置一趟1.8m的正压风管（通风能力3000m3/min）进风至1#引水隧洞下游工作面（1#引水隧洞桩号0+750m左右），从2#引水隧洞布置一趟1.8m的负压风管（通风能力3500m3/min）至西引1#施工支洞洞口进行机械强制排风（风机布置于2#引水隧洞桩号0+750m左右）。在已开挖隧洞段内每250m左右设置一对SDS-No-10.0的射流风机、在离开挖工作面最近的横通道设置一对SDS-No-10.0的射流风机、其余横通道设置风门辅助形成环行通风。西引1#施工支洞内中间设置一对SDS-No-10.0的射流风机辅助空气流通。
为解决工作面快速通风散烟问题，在离开挖工作面最近的横通道附近设置轴流风机引洞内新鲜空气至工作面，且视需要在开挖工作面最近的横通道上游设置风帘避免烟雾蔓延，并在工作面设置局部风机辅助通风散烟。其中2#引水遂洞桩号2+500m左右横通道下游的通风由布置于1#引水隧洞桩号2+500m左右横通道附近的风机送风至施工工作面，其间在2#引水遂洞桩号3+500m左右布置一台风机接力送风至工作面（本方案为暂定分标界面的通风方式，动态界面通风方式参照本方案布置）。二期通风管路及风机布置详见图3-3、3-4、3-6。
（3）三期通风
由于本工程隧洞混凝土衬砌滞后开挖跟进进行，1#引水隧洞浇筑混凝土时沿用前期通风方式，2#引水隧洞浇筑混凝土时利用前期布置的风机及管路将供风路线改为2#引水隧洞进风、1#引水隧洞排风方式进行通风。洞内交通运输车辆运行方向原则上需跟洞内风向一致。三期通风管路及风机布置详见图3-4、3-6。
本工程一期通风布置特性见表3-10，二（三）期通风布置特性见表3-11，风机分类汇总见表3-12。
表3-10 一期通风布置特性表
通风机
名称
型 号
风 量
(m3/min)
布置
位置
风 管
用途
类别
管径
(cm)
长度(m)
1#轴流风机
SD-Ⅱ-150
3000
西引1#施工支洞口
硬风管/软风管
180
960/770
1#引水隧洞施工支洞上下游正压进风
2#轴流风机
SD-Ⅱ-150
3000
西引1#施工支洞口
硬风管/软风管
180
1000/770
2#引水隧洞施工支洞上下游正压进风
3#轴流风机
SD-Ⅱ-150
3000
西引1#施工支洞与2#引水隧洞相交处附近
硬风管
180
1000
2#引水隧洞施工支洞上下游排风
4#轴流风机
SD-Ⅱ-160
3500
西引1#施工支洞与1#引水隧洞相交处附近
硬风管
180
960
1#引水隧洞施工支洞上下游排风

表3-11 二（三）期通风布置特性表
通风机
名称
型 号
风 量
(m3/min)
布置
位置
风 管
用途
类别
管径
(cm)
长度(m)
1#轴流风机
SD-Ⅱ-150
3000
西引1#施工支洞口
硬风管/软风管
180
960/200
引水隧洞施工正压进风（2#引水隧洞浇筑混凝土时通风至2#引水隧洞）
2#轴流风机
SD-Ⅱ-150
3000
工作面最近横通道附近
软风管
180
1200
引水隧洞施工正压进风至工作面
3#轴流风机
SD-Ⅱ-150
3000
2#引水隧洞桩号3+500m附近
软风管
180
1200
2#引水隧洞桩号3+500m后施工正压进风至工作面（暂定分标界面）
4#轴流风机
SD-Ⅱ-160
3500
2#引水隧洞桩号0+750m附近
硬风管/软风管
180
1000/200
引水隧洞施工排风（2#引水隧洞浇筑混凝土时布置于1#引水隧洞桩号0+750m附近）

表3-12 通风机分类汇总表
序号
型号
容量
（m3/min）
功率
（kW）
数量
（台）
备注
1
SD-Ⅱ-150
3000
132×2
3

2
SD-Ⅱ-160
3500
160×2
1

3
BDK-60-6№13
900～1800
30×2
4
局部风机
4
SDS-No-10.0
1500
22
48

总计

56

3.5.2 施工排水系统布置
1、概述
本节施工排水系统布置主要解决施工期经常性地下渗水和施工废水的排出，地下突（涌）水控制应急措施详见第六章相关章节。
根据招标文件要求，对于施工过程中揭露出的大流量地下水，应确保每条引水隧洞在总涌水量小于500L/s的情况下，能正常施工。
2、排水系统布置
由于本工程主要为反坡排水，故在本工程施工过程中主要采用反坡机械接力、沿线多层拦截的方式进行排水。
为了使渗水不致全部流入工作面，先在1#、2#引水隧洞及横通道内随开挖布置一条排水沟，且在1#、2#引水隧洞内随开挖每隔50m左右设置20m3小型集水坑一个
