SC型施工升降机安装、拆卸方案.doc

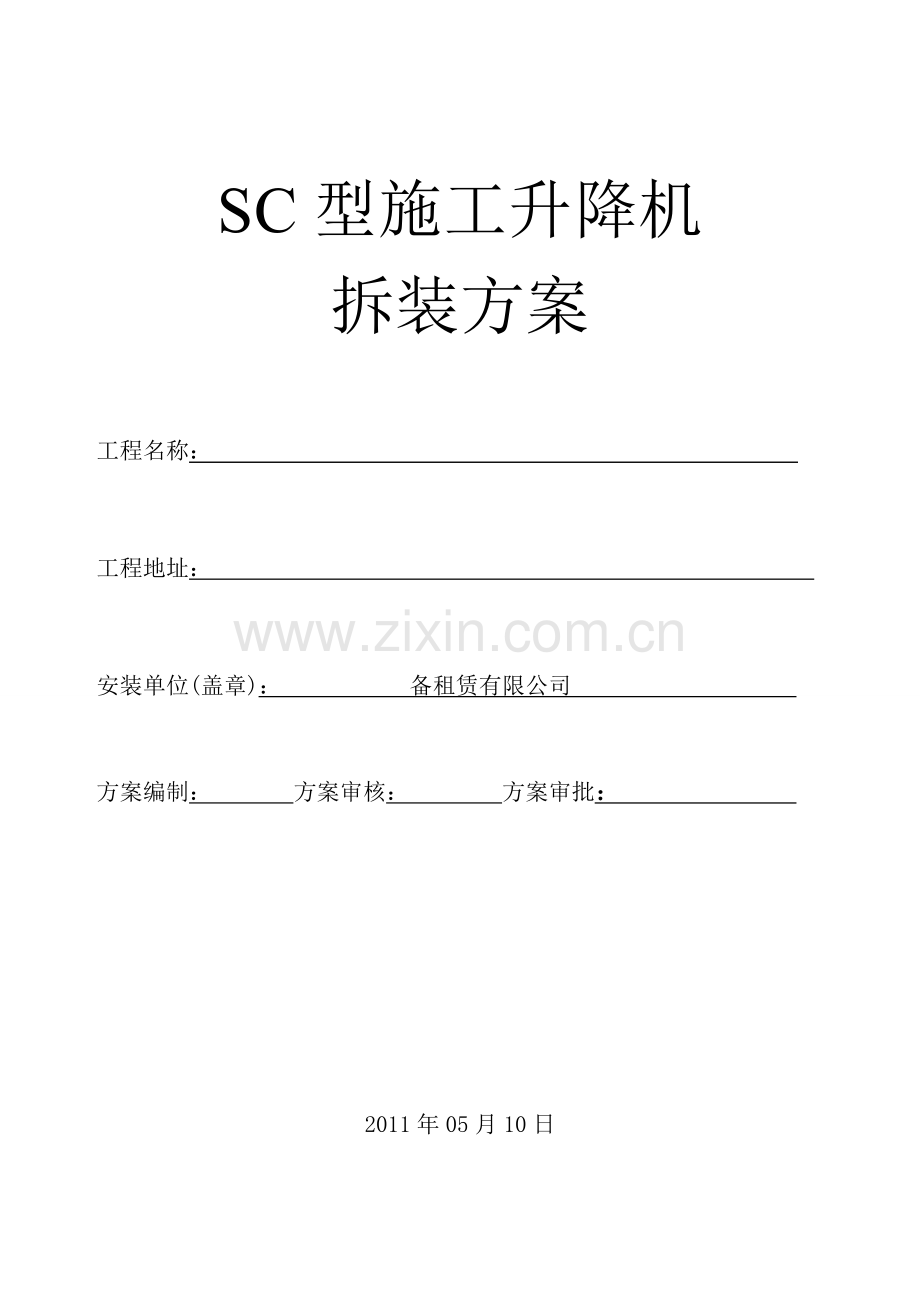

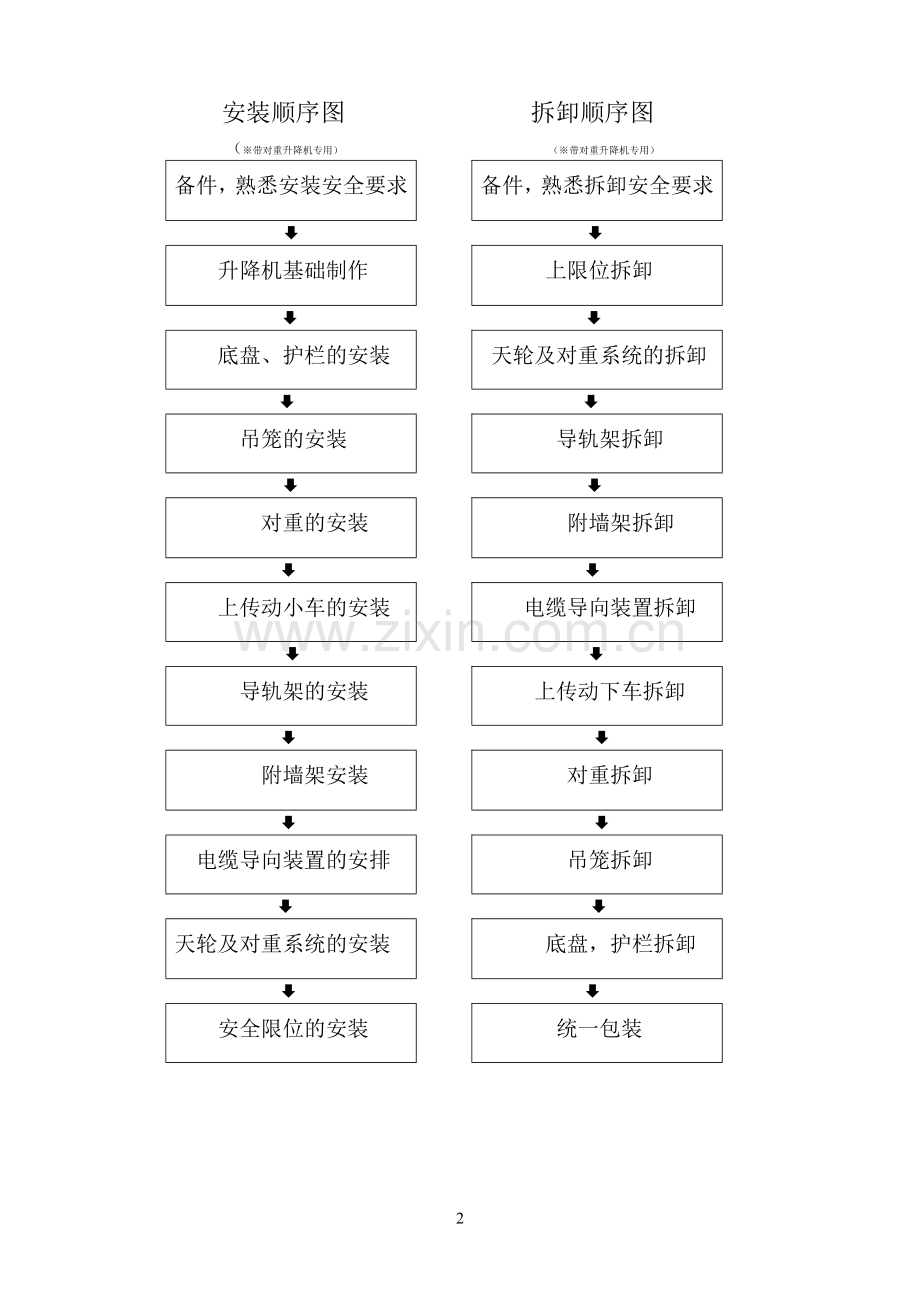

SC型施工升降机拆装方案工程名称： 工程地址： 安装单位(盖章)： 备租赁有限公司 方案编制： 方案审核： 方案审批： 2011年05月10日安装顺序图 拆卸顺序图（带对重升降机专用） （带对重升降机专用）备件，熟悉安装安全要求备件，熟悉拆卸安全要求 升降机基础制作上限位拆卸 底盘、护栏的安装 天轮及对重系统的拆卸 吊笼的安装 导轨架拆卸 对重的安装附墙架拆卸 上传动小车的安装 电缆导向装置拆卸 导轨架的安装 上传动下车拆卸 附墙架安装 对重拆卸 电缆导向装置的安排吊笼拆卸 天轮及对重系统的安装 底盘，护栏拆卸 安全限位的安装 统一包装一、工程概况：工程名称： 工程地址： 施工单位： 安装单位： 设备租赁有限公司 设备型号： SC200/200 ，设备标准高度： 60 米，生产厂家： 南京高立工程机械有限公司出厂日期： 年 月 日，出厂编号： ，台数： 壹 台二、编制说明： 本方案编制依据：GB/T100542005以及 SC200/200 型人货两用施工升降机使用说明书。三、拆装人员安排及职责范围：工种分布姓名资质证件职责内容备注负责人拆除总负责安全员拆除过程的安全司机拆除过程驾驶电工拆除过程中电路作业起重指挥拆除作业过程中的上下联络起重工拆除过程司索、捆绑作业注：安装作业人员须持有效安全培训维修证上岗，分工明确，互助协调，服从现场指挥，纪律严明。SC型施工升降机安装、拆卸方案安装，拆卸前，请仔细阅读使用说明书及零件图册。为确保安装拆卸安全，顺利，应特别注意以下事项。一、熟记安装、拆卸安全要求1、安装、拆卸场地应清理干净，并有标志杆围起来，禁止非工作人员入内。2、防止安装地点上方掉落物体，必须施加安全网。3、安装拆卸过程中必须有专人负责统一指挥。4、升降机运作时，人员的头、手绝不能露出安全栏5、如果有人在导轨上或附墙架上工作时，绝对不允许开动升降机，当吊笼运行时严禁进入外笼内。6、 吊笼上的零部件必须放置平稳。7、 利用吊杆进行安装拆卸时，不允许超载，吊杆只用来安装和拆卸升降机零部件，不得用于其他途径。8、 吊杆上有悬挂物时，不得开动吊笼。9、 安装拆卸作业人员应按空中作业的安全要求，包括必须戴安全帽、系安全带、穿防滑鞋等，不要穿过于宽松的衣物，应穿工作服，以免被卷入运行部件中，发生安全事故。10、安装拆卸过程中，必须笼顶操作，不允许笼内操作。11、吊笼启动前应先进行全面检查，确保升降机运行通道无障碍，消除所有不安全隐患。12、安装拆卸时，绝对不允许超过额定安装载重量。13、雷雨天、雪天或风速超过13m/s的恶劣天气下不能进行安装作业。14、升降机运行时，应首先保证接地装置与升降机金属结构联通，接地电阻 415、安装及加高完毕立即对导轨架等部位润滑。16、严禁夜间进行安装拆卸作业。二、基础制作 1、根据升降机型号、吊笼规格，按使用说明书选择基础图，然后按基础 图及相应技术要求制作基础。 2、确保预留孔的位置尺寸，混凝土标志，基础表面的平面度。 3、根据附墙类型，确定基础于附着墙面的距离L。 4、清理足够大的专用场地供安装用，尤其带操作室的升降机。三、底盘、护栏的安装，拆卸 1、将底盘安装到位，将地脚螺栓穿过底盘孔，与预留孔联接，调节底盘对接管口的水平度，底盘下空隙塞实并拧紧地脚螺拴。 2、将各护栏与底盘用螺拴联为一体，并调节护栏门框的垂直度，将护栏下空隙垫实。四、吊笼的安装、拆卸1、准备一台8T吊车，4人以上配合。2、安装一节基础节及两节标准节，安装吊笼下缓冲弹簧。3、用吊车平稳起吊吊笼并缓慢套入标准节。 4、安装吊笼顶部的围栏。 五、对重的安装、拆卸（带对重升降机用）1、在标准节的对重滑道下端安装对重缓冲弹簧。2、用吊车将对重吊起，使对重滑轮沿对重滑道缓慢套入标准节。六、上传动小车的安装，拆卸1、准备传动小车架的联接销两个。2、用楔形块扮开电机刹车装置。3、用吊车平稳起吊上传动小车，并缓慢套入标准节。4、将上传动小车与吊笼用联接销联为一体，并将联接销定位，以防从孔中退出。5、取下楔形块。6、用吊车再安装4节标准节。 七、电源配置：1、安装工地应具备能量足够的电源，并配备一个专供升降机用的电源箱。每一吊笼均用一开关控制，电源箱需采用冲击波无动作型漏电保护开关。3、 工地专用的电源箱应直接从工地变压室引入，距离最好不超过30米，一般每个吊笼需采用一根大于425mm的铜线电缆，如距离过长，应适当增加电缆的载面积。4、 工地的电源电压波动应在5之间，入波动过大，应考虑增加相应功率的稳压器。5、 检查电气接线，确认接线无误后通电试车。6、 安装每一部件后，必须全面检查各联接处的状况。7、 升降机运行前，应先将保护接地装置与升降机金属结构联通，接地电阻应不大于4。八、导轨架的安装、拆卸1、准备一台经纬仪2、如果工地无塔机配合，应先将吊杆安装在吊笼顶的吊杆孔内，然后用塔吊机吊起安装。3、如果工地有塔机配合，可先在地面将标准节每6节连为一体，然后用塔吊机吊起安装。安装标准节时必须注意：a.拧紧所有标准节螺拴。b.隔310.5米装一道附墙，最大悬臂不得超过7.5米。c.每安装一道附墙必须调校导轨架的垂直度，使其符合使用说明书中“导轨架垂直度允许偏差表”。安装高度70701007010070100200允许偏差（mm）高度1/1000 70 90 110 130接地装置连接示意图九、附墙架的安装 1、据建筑物情况，按使用说明书选取“附墙架与墙的连接”进行安装。 2、根据工地所需附墙架类型，按使用说明书中“附墙架的安装”进行安装。 3、安装附墙架时必须注意：a.拧紧所有螺栓，开口销必须张开；b.附墙间距不得大于10.5米，最大悬臂不得超过7.5米。十、电缆导向装置的安装1、吊笼上安装电缆托架，将动电缆线的一端接入吊笼，并固定在电缆托架上。2、将动电缆的另一端接入外笼电源箱。3、安装中间挑线架。4、安装中间接线盒及静电缆，将静电缆的一端接入中间接线盒，并将静电缆固定在标准节上。5、 取下外笼电源箱一端的动电缆，并将此端头与中间接线盒处的静电缆连接，并固定在中间挑线架上。6、 电缆的另一端接入外笼电源。7、 安装电缆滑轮、电缆保护架（工字钢导轨、轨道支撑）。*十一、天轮及对重系统的安装1、天轮装置，使其与导轨架最顶部一节标准节连接，拧紧所有的螺拴。2、将钢丝绳穿过笼顶的吊点，按GJJ零件图册中规定的方法安装笼顶吊点。3、将吊笼升到距天轮装置底部约1米处，从钢丝绳架放出钢丝绳，绕国天轮放下于底盘上的对重体连接。 4、检查所有螺拴是否紧固，所有绳卡是否按规定拧紧，所有开口销是否张开。 十二、安全限位安装拆卸1、 安装升降机的上、下限位，外笼门限位，外笼门锁碰铁，吊笼门锁碰铁等安全装置，确保所有安全装置工作可靠。2、 复查升降机的所有性能是否符合的要求。 十三、施工升降机的验收： 施工升降机现场安装完毕后，由厂方专业人员进行整体调试，检查各技术参数，双方共同按现场验收标准逐条验收，合格后方能签字生效，待劳动部门发证后方能正式启用。注意：“*”号为带对重升降机专用。注：按拆卸顺序图参照安装工艺每小项进行拆卸作业。 基 础升降机基础应该满足SC施工升降机安装方案（安装方案在交货时由我公司提供）中的各项要求，此外，还必须符合当地的有关安全法规。基础所能接受的载荷不得小于P。基础周围必须有良好的排水措施。1.总自重计算：吊笼重（kg）+外笼重 (kg)+道轨架总重(kg)+对重重（kg）+载重量（kg）G2.基础承载P计算PG2（kg） 1 kg9.8 N 0.0098 kNP=G20.0098 kN G0.0196 kN 即P=G0.02KN例：SC200/200 型升降机，架设高度为100m，型附墙架 吊笼重（双笼）：22000kg 外笼重：1480kg 道轨架总重（共需66节，标准节每节重150kg，其他配件忽略）：66150kg对重重：0kg载重量（双笼）：22000kg. 注：1、如果用型附墙，道轨架总重2。 2、吊笼重已包括传动机构重量。升降机基础（双笼） 其中L= A= B= 型号举例吊笼规格LABSC200/200320015002900-360058004000技术要求1、 基础承受的载荷能力应大于P； P=（吊笼重+外笼重+导轨架总重+对重重+载重）0.02KN.2、 混凝土基础板下地面的承载力应大于0.15Mpa.3、 双层钢筋网：钢筋直径12mm,间距200mm.4、 L距离根据所选的附墙架型号而定。5、 基础座或基础预埋件应全部埋入混凝土基础板内。6、 基础周围须考虑排水措施。附二：基础设计（按60m高度设计）1、 基础承受的载荷能力应大于P；P（吊笼重+外笼重+导轨架总重+配重重+载重）0.02（KN）吊笼重：22000=4000kg 配重重：0kg外笼重：1480kg 导轨架总量：40150=6000kg额定总载重量：22000=4000kgG=4000+1480+6000+4000=15480kg最大压力Pmax=154800.02=309.6KN基础砼抗压强度验算（将四个与结构连接点作为其主要抗压面积）f=P/A=30960010/（960380）=1.06 Mpa混凝土基础板下地面的承载力必须大于0.15 Mpa2、 混凝土基础厚度300mm其内设双层双向钢筋网，钢筋直径12mm，间距200mm。3、 距离：建筑物墙面或楼面固定附墙座，距离基础座预埋件中心线尺寸根据作业情况可定为3.0m3.5m之间如有特殊长或缩短可定制加长架或缩小墙架。4、 基础座预埋件应全部埋入混凝土基础板内，并保护好螺纹不受损坏，并保证其水平度，及与建筑物的平行度。混凝土制作：砼C30抗压强度fc=16.5Mpa 制作按砼C35抗压强度fc=17.5Mpa制作fC35砼 fC30砼 砼抗压强度满足安装使用要求附一：附墙架设计设计说明：附墙架采用型，两联接点间距1430，架体中心到加固墙面距离3400mm,附墙架与穿墙螺拴相连，最大垂直距离9米，附着点位于结构连梁中，连梁截面250550， 配筋216+218，砼为C30。1、 计算附墙架作用于建筑物上力F计算：M24螺栓的截面积A=452 mmF60L/2.05B603400/（2.051430）=69.59 KN=69.59103452=145Mpa根据机械设计手册，4.8级M24螺栓的许用应力=310 Mpa 所以穿墙螺栓采用4.8级M24螺栓可以满足安装使用要求。螺栓为部分螺纹，螺纹长度80 mm。2、附着点强度验算：已知：砼强度fcm=16.5Mpa bh=550250 梁跨度L=1.8m 两连接点与梁端距离l=185mm梁最大弯距Mmax=0.569.5910185=6.4410N.mm3、计算梁的允许弯距M 计算h0250-35215 mm216+218的钢筋面积As=911 mm,fy=310 N/mm=Asfy/(fcmbh0)911310/（16.5550215）=0.145查表得As=0.135 M=Asfcmbh02=0.13516.5550215=56.6310Nmm Mmax=6.4410Nmm附着点强度验算满足安装强度要求。带操作室外笼外形图1、括号外尺寸为吊笼3x1.3m时的外笼2、括号内尺寸为吊笼3.2x1.5m时的外笼附墙架连接尺寸吊笼规格LL1L2B320015002900360012651965110018001430基础设置方案方案1混凝土基础设在地面上 优点：不需要排水缺点：门槛较高方案2混凝土基础与地面相平优点：排水较为简单 缺点：有门槛，但只需用木板搭一简单通道方案3混凝土基础低于地面优点：地面与吊笼间没有门槛缺点：非常容易积水，必须采取严格的排水措施，以免腐蚀基础注：门槛高度根据电缆装置的不同而不同具体尺寸由GJJ提供附墙架附墙架作用于建筑物上的力F的计算：F=L60/B2.05KN型号LS、2900360014301800210016501800250010001570例如：S=1430mm, L=3100mm F=310060/14302.05=63.45KN附墙架与墙的连接：例1与墙的预埋件相连 例2用穿墙螺栓固定 例3预埋螺栓 例4与钢筋结构焊接 注意：根据需要请用户选择附墙架的连接方式，并自备连接螺栓及零件，其强度必须能够承受按上述公式计算的力。型附墙架安装及电缆保护架安装附墙架安装距离尺寸附墙序号楼 层上下相临附墙间距注：附墙序号自下向上施工升降机安全技术交底工程名称南京市河西新城区莲花村经济适用房 B组团建设项目地点南京市河西新城区莲花村分部、分项工程名称：施工升降机安装与拆除交底内容：1、进入现场必须遵守操作规程，持证上岗，严禁酒后上班。2、装，拆及加节前，要检查吊索，吊环，吊钩用具必须符合安全要求。3、装拆人员不准穿硬底，高跟皮鞋，衣着要灵便。4、在装，拆，加节时，必须设置安全警戒区域，并设专人进行安全监护。5、地面作业人员在捆扎标准节及配件前必须清除掉连接处的污物，捆扎时要认清方向，并捆扎牢固，以防坠落伤人。6、高空作业时所用工具应安装稳妥，以防物件坠落伤人。7、高空作业时不得向上向下乱抛工具，材料。8、在悬空状态无任何保险装置的情况下，两米以上作业者必须戴好安全带，扣好保险钩。9、在装、拆及加节前，必须预先安装或检查好机械各个组件的是否完好，无险情存在。在确认完好有郊的前提下方可进行高空作业。10、机械安装拆除必须选用性能良好的汽车吊，并有专人配合指挥。11、凡四级以上强风时，必须停止安装与拆卸工作。12、安装好以后必须进行机械的调试，限位器工作正常，并校正垂直度，误差不能大于千分之二。并与施工单位进行交接。13、机械的驾驶人员和现场的指挥必须持证上岗，并与施工单位进行交接，日常的机械的休养和检测必须定期进行。交底单位： 交底人：年 月 日接底单位： 接底人：年 月 日- 欢迎下载资料，下面是附带送个人简历资料用不了的话可以自己编辑删除，谢谢！下面黄颜色背景资料下载后可以编辑删除X X X 个 人 简 历个人资料姓 名：xxxx婚姻状况：未婚照片出 生：1987-06-24政治面貌:团员性 别：男民 族：汉学 位：本科移动电话：专 业：英语电子邮件：地 址： 教育背景2006.9-2010.6吉林工程技术师范学院-外国语言文学系主修课程本科阶段主修大学英语精读，大学英语泛读，英语口语，英语听力，英语写作，英语口译，翻译学，词汇学，语法学，英美概况，英国文学，美国文学，语言学，日语，中外名胜。特长及兴趣爱好除了有专业的英语方面知识外，我在校生活部工作一年, 在系宣传部和秘书处各工作一年。为全面发展，大三上学期，我加入系文学社，参于了我系心韵杂志的创刊和编辑工作。在这些活动中锻炼了我的领导和团队协作能力，学会了更好的与人相处，这些在我以后的工作中一定会有很大的帮助。计算机能力能熟悉使用Office工具以及Photoshop、Flash等软件。获国家计算机二级等级资格证书。外语水平通过英语专业四级考试，能熟练进行听说读写译。奖励情况：2007-2008 优秀学生会干部 200807 师生合唱比赛一等奖普通话水平测试等级证书英语专业四级证书自我评价X X X 个 人 简 历个人资料姓 名： 婚姻状况：未婚出 生： 政治面貌：团员性 别： 民 族：汉学 位： 移动电话：专 业： 电子邮件：地 址：教育背景2006.9-2010.6吉林工程技术师范学院-外国语言文学系主修课程大学英语精读，大学英语泛读，英语口语，英语听力，英语写作，英语口译，翻译学，词汇学，语法学，英美概况，英国文学，美国文学，语言学，日语，中外名胜。能力及特长这要写你明你有什么样的能力及经验，最重要就是告诉用人单位，你会做什么？计算机能力能熟悉使用Office工具以及Photoshop、Flash等软件。获国家计算机二级等级资格证书。外语水平通过英语专业四级考试，能熟练进行听说读写译。奖励情况2007-2008 优秀学生会干部 200807 师生合唱比赛一等奖普通话水平测试等级证书英语专业四级证书实习经验（或实践经验或兼职经验）这里写上你的实习经验或实践经验或兼职经验等信息吧，标题自己起一个贴切的。自我评价本人性格开朗、稳重、有活力，待人热情、真诚。工作认真负责，积极主动，能吃苦耐劳。有较强的组织能力、实际动手能力和团体协作精神，能迅速的适应各种环境，并融入其中。我不是最优秀的，但我是最用功的；我不是太显眼，但我很踏实；希望我的努力可以让您满意。这里不要照抄哦，不会写自我评价的朋友，你可以访问http 这里有很多自我评价范文可以参考。（按住键盘的CTRL键，再用鼠标点链接就可以直接打开网站，不用复制到浏览器的。）本人性格热情开朗、待人真诚，善于沟通，应变能力较强。懂得珍惜拥有的一切。B内张型鼓式制动器C湿式多片制动器D浮钳盘式制动器289.零配件市场上的主要价格形式（ABC）A厂家指导价B市场零售价C配件厂价格290.油漆出险桔皮皱，即表面不光滑，可能的原因（ D ）A涂装间通风国强B稀释剂干燥速度过快C稀释剂干燥速度过快慢D一次喷涂过厚291.汽车的动力性能包括（ACD）A最高车速B平均车速C加速时间D能爬上的最大坡度292.车险定损核价运作规范规定事故车辆修复费用包括（ABCD）A事故损失部分维修工时B事故损失部分需更换的配件费C残值D税费293.车辆全损或推定全损案件， 在确定损失前，应该了解（ABD）汽车信息A了解车辆购置时间、价格B取得车辆的购置发票或其他证明C了解车辆的购置渠道D了解车辆的所有人294.机动车电器故障引起火灾的主要原因有（BC）A电瓶故障B线路故障C电器元件故障D日光聚集295. 车险定损核价运作规范规定对残值处理的原则（AB）BA所有残值归被保险人所有，保险人在维修费中扣除B事故车辆更换的配件由保险人收回后不计入残值之内C所有配件必须折旧卖给被保险人D所有配件必须折旧卖给维修厂或废品收购站296.从火灾原因调查的角度，汽车火灾的原因分（ABCD）A机械故障类（如发动机过热）B电器类（线路老化短路）C人为类（纵火）D交通事故类（碰撞、倾覆、货物引起）297.对汽车整车进行测量非常重要的平面（D）?A基本面B中心面C零平面D下平面298.机械配件的基本维修原则（ABCD）A超过配合尺寸，通过加工也无法得到装配技术要求B变形通过矫正无法保证使用性能和安全技术要求C断裂无法焊接或焊接后无法保证使用性能和安全技术要求D转向等涉及到安全的所有发生变形的配件299.被保险人可依据哪些有效证明作为领取赔款的凭证（A）ACA居民身份证B有效驾驶本C户口薄300.驾驶员未取得驾驶资格包括哪些情况（ABCD）ABCA无驾驶证B驾驶车辆与准驾车型不符C公安交关部门规定的其他属于非有效驾驶的情况D驾驶证丢失301.车险网上理赔系统录入的要求有哪些（ABCDE）A查勘时间照片最佳大小为60-80kB扫描仪设置方档最佳大小100-150kC索赔申请书应当由当事驾驶员在第一时间亲笔填写D车损照片的拍摄必须符合车险定损核价运作规范的相关规定E驾驶证，行驶证应尽量在查勘环节第一时间采取原件拍摄 判断题 1. 185/65R14，其中R代表Radial：表达轮胎纹络为放射状的又称“子午线”() 2. 检查安全气囊系统故障时，必须先拆下蓄电池负极，再使用仪器读出故障代码。() 3. 路面附着性能越好，汽车抗热衰退性能越好。() 4. 废气再循环的作用是减少HC、CO和NOX的排放量() 5. 机动车辆保险条款（2005版）中,保险车辆发生事故,应当由第三者负责赔偿但确实无法找到第三者的,赔偿处理时实行30%绝对免赔率（） 6. 受害人无固定收入的，按照其最近二年的平均收入计算；() 7. 营运机动车在规定检验期限内经安全技术检验合格的，不再重复进行安全技术检验() 8. 本公司与被保险人就赔款金额协商确定并赔偿结案后，受害人又就同一事故向被保险人提出赔偿请求的，本公司可二次追加赔付（） 9. 维修车辆竣工结帐后,驾驶员驾驶车辆从修理厂开出时与一辆车辆相撞,因碰撞地点还在修理厂内,我司不负赔偿责任.（） 10. 机动车辆保险条款（2005版）基本险有四个独立险种（）11用于支付公安交管部门逃逸案件处理费用的特殊案件可视金额参照本机构核赔权限进行审核（）12.四冲程发动机的做工冲程中，曲轴带动活塞从上支点向下至点运动，此时进气门关闭（）13.当汽车在一般条件下行使时，应选用双速主减速器中的高速档，而在行使条件较差时，则采用低速档（）14.评价汽车制动性的指标制动效能、制动效能的恒定值、制动时的方向稳定性（）15.热塑性材料件损伤以修复为主，热固性塑性件损伤需更换（）16.投保人对投保标的具有保险利益，不具有保险利益的，保险合同无效（）17. 道路交通安全法实施条例有关高速公路应当标明车道行使速度，最高120公里小时，最低70公里小时（）18.暴风指风速28.5米/以上的大风（）19.刚性万向节是靠零件的铰链式联结来传递动力的，而挠性万向节则是靠弹性零件来传递动力的（）20.查勘案件查勘完毕后，只能点击发送按钮发送案件，不能通过 点击申请核价或申请核损按钮直接到达目的平台（）21.双片离合器中间压盘的前后，都需设有限位装置（）22.各种车身的修复，都不要使用测量工具测量车身尺度（）23附加险条款与基本险条款相抵触之处，以附加险为准，未尽之处，以基本险为准（）24.保险车辆因路面不平导致两个以上车辆轮胎磨损严重后破裂，轮胎的损失我司不负责赔偿（）25.李某于2006年4月1日向我司投保一辆奥迪A6汽车，于同年10月30日于一摩托车发生双方事故，经交警裁定李某为主要责任，对于该事故作为核赔人在审核时首先核对三者方的承保情况。（）26.汽车转弯时，转弯半径越大车速越小，附着系数越小，中心位置越高，其操作稳定性越好。（）27.应当有交强险赔偿的损失和费用，如交强险未赔付，商业三者险也可赔付（）28. 一张照片已能反映出多个部件、部位受损真实情况的不需要单个或重复拍摄，重大配件或价格较贵的配件同样如此，不必单独牌照（）29.书面委托代理的授权委托书应当载明代理人的姓名或者名称、代理事项、权限和期间，并由委托人签字或盖章。（）30.气缸盖衬垫俗称汽缸床（）31.轿车一般采用边梁式车架（）32.汽车实际价指投保车辆在保险合同签订地的市场价格（）33.四冲程发动机的作功冲程中曲轴带动活塞从上止点向下止点运动，此时，进排气门关闭（）34. 公民下落不明满三年的，利害关系人可以向人民法院申请宣告他为失踪（）35.在道路上发生交通事故，车辆驾驶人应立即停车，保户现场，因抢救应标明位置（）36.保险车辆发生多次事故，累计赔付金额时，保单合同自动终止（）37.本公司与被保险人就赔偿金额协商确定并赔偿结案后，受害人又就同一事故向被保险人提出赔偿请求，本公司可以追加赔付（）38.车辆停放过程中突然遭受洪水侵袭，紧会造成电器部分及线路损坏，可给予一定的清洁费用（）39.本车上的财产损失属于标的商业三者险的理赔范围（）40.承保年度单均赔款（统计期间该承保年度所有保单项下已决赔款未决赔款）/统计期间该承保年度承保数量精品word文档可以编辑（本页是封面）【最新资料 Word版 可自由编辑！】 27
