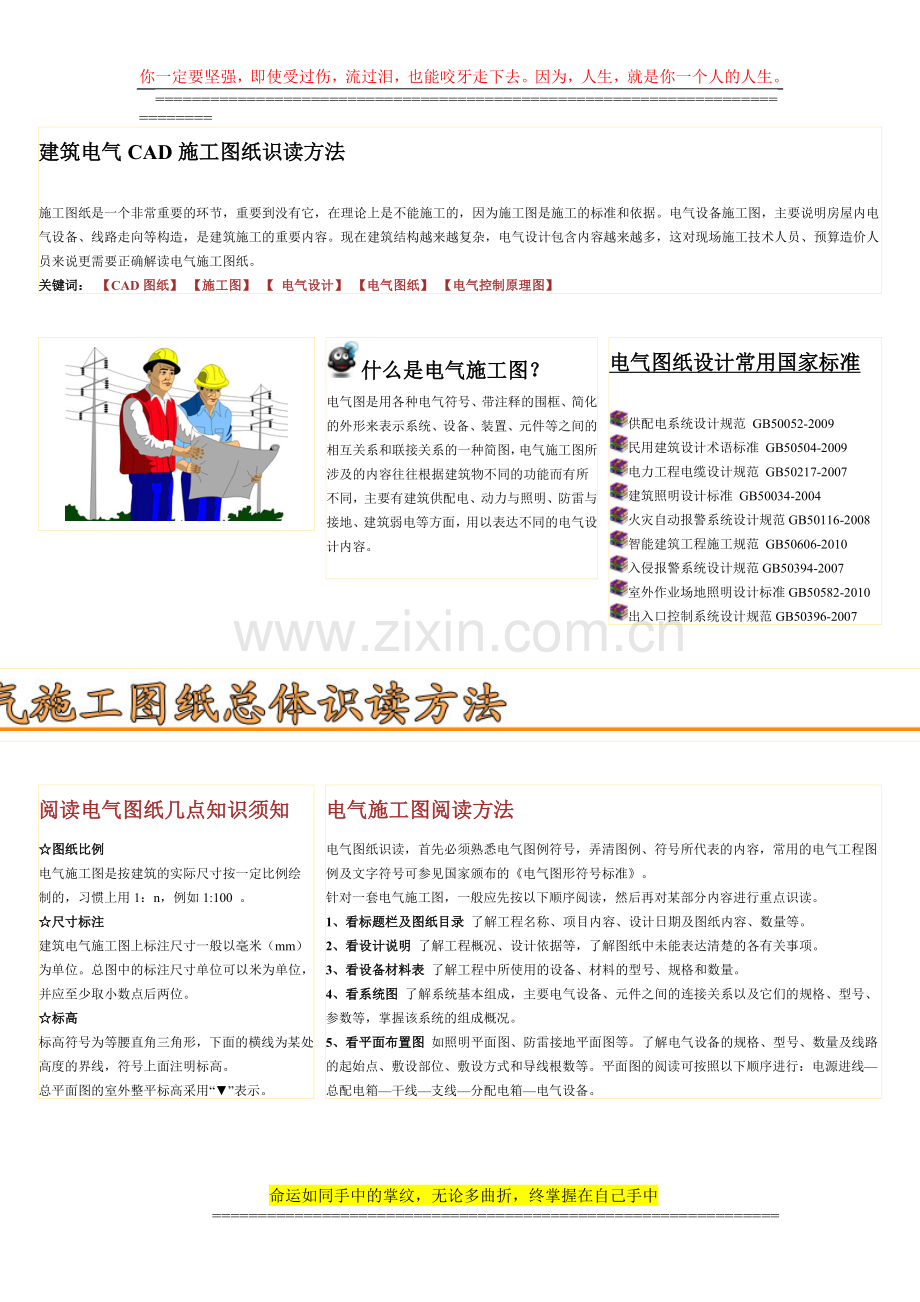

建筑电气CAD施工图纸识读方法.doc_第1页
第1页 / 共6页

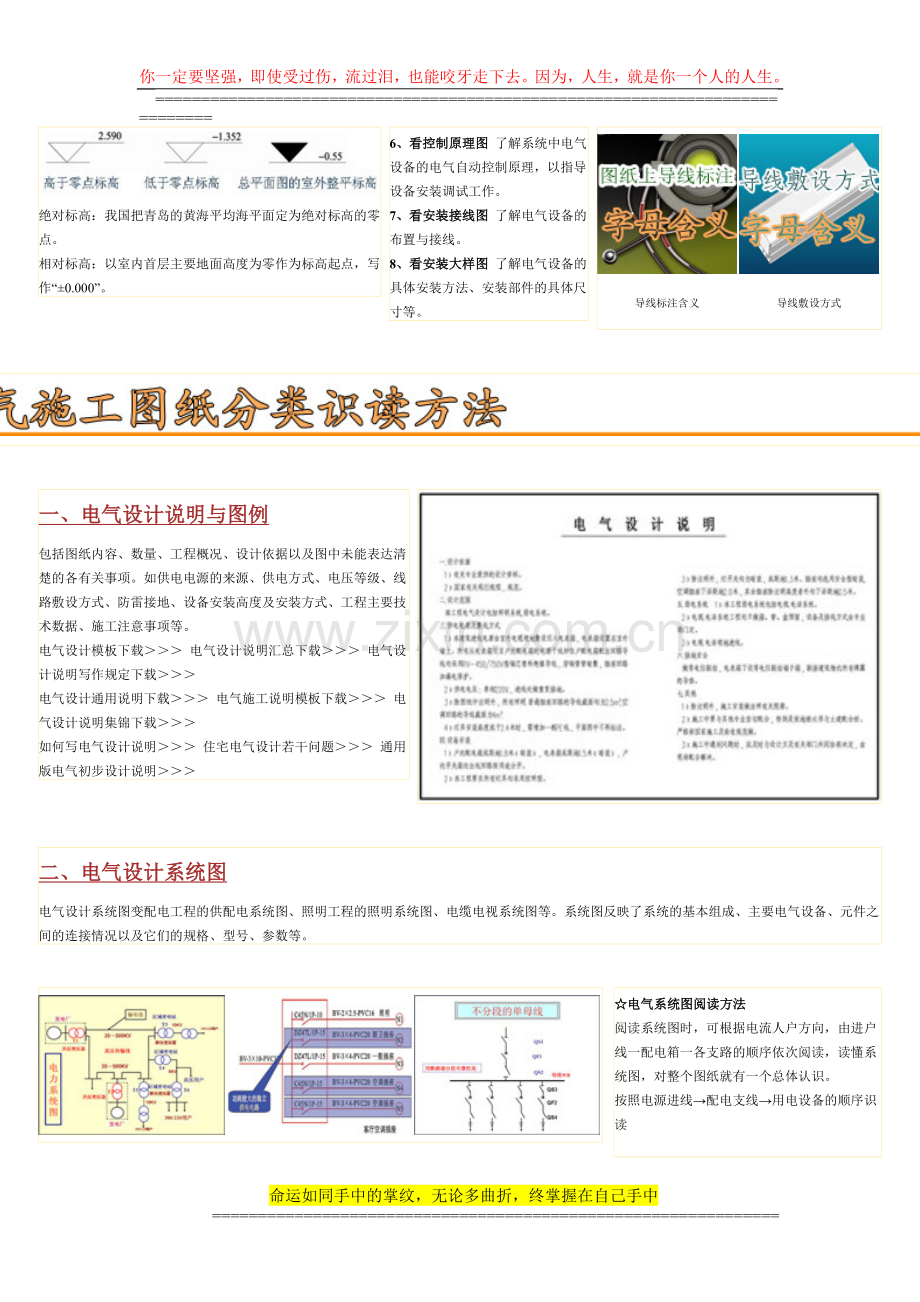

建筑电气CAD施工图纸识读方法.doc_第2页
第2页 / 共6页
建筑电气CAD施工图纸识读方法.doc_第3页
第3页 / 共6页
建筑电气CAD施工图纸识读方法.doc_第4页
第4页 / 共6页
建筑电气CAD施工图纸识读方法.doc_第5页
第5页 / 共6页
点击查看更多>>
资源描述

1、你一定要坚强,即使受过伤,流过泪,也能咬牙走下去。因为,人生,就是你一个人的人生。=建筑电气CAD施工图纸识读方法 施工图纸是一个非常重要的环节,重要到没有它,在理论上是不能施工的,因为施工图是施工的标准和依据。电气设备施工图,主要说明房屋内电气设备、线路走向等构造,是建筑施工的重要内容。现在建筑结构越来越复杂,电气设计包含内容越来越多,这对现场施工技术人员、预算造价人员来说更需要正确解读电气施工图纸。关键词: 【CAD图纸】 【施工图】 【 电气设计】 【电气图纸】 【电气控制原理图】 什么是电气施工图?电气图是用各种电气符号、带注释的围框、简化的外形来表示系统、设备、装置、元件等之间的相互

2、关系和联接关系的一种简图,电气施工图所涉及的内容往往根据建筑物不同的功能而有所不同,主要有建筑供配电、动力与照明、防雷与接地、建筑弱电等方面,用以表达不同的电气设计内容。电气图纸设计常用国家标准 供配电系统设计规范 GB50052-2009 民用建筑设计术语标准 GB50504-2009 电力工程电缆设计规范 GB50217-2007建筑照明设计标准 GB50034-2004火灾自动报警系统设计规范GB50116-2008 智能建筑工程施工规范 GB50606-2010 入侵报警系统设计规范GB50394-2007 室外作业场地照明设计标准GB50582-2010 出入口控制系统设计规范GB5

3、0396-2007 阅读电气图纸几点知识须知图纸比例 电气施工图是按建筑的实际尺寸按一定比例绘制的,习惯上用1:n,例如1:100 。尺寸标注建筑电气施工图上标注尺寸一般以毫米(mm)为单位。总图中的标注尺寸单位可以米为单位,并应至少取小数点后两位。标高 标高符号为等腰直角三角形,下面的横线为某处高度的界线,符号上面注明标高。总平面图的室外整平标高采用“”表示。 电气施工图阅读方法电气图纸识读,首先必须熟悉电气图例符号,弄清图例、符号所代表的内容,常用的电气工程图例及文字符号可参见国家颁布的电气图形符号标准。针对一套电气施工图,一般应先按以下顺序阅读,然后再对某部分内容进行重点识读。1、看标题

4、栏及图纸目录 了解工程名称、项目内容、设计日期及图纸内容、数量等。2、看设计说明 了解工程概况、设计依据等,了解图纸中未能表达清楚的各有关事项。3、看设备材料表 了解工程中所使用的设备、材料的型号、规格和数量。4、看系统图 了解系统基本组成,主要电气设备、元件之间的连接关系以及它们的规格、型号、参数等,掌握该系统的组成概况。5、看平面布置图 如照明平面图、防雷接地平面图等。了解电气设备的规格、型号、数量及线路的起始点、敷设部位、敷设方式和导线根数等。平面图的阅读可按照以下顺序进行:电源进线总配电箱干线支线分配电箱电气设备。 绝对标高:我国把青岛的黄海平均海平面定为绝对标高的零点。相对标高:以室

5、内首层主要地面高度为零作为标高起点,写作“0.000”。 6、看控制原理图 了解系统中电气设备的电气自动控制原理,以指导设备安装调试工作。7、看安装接线图 了解电气设备的布置与接线。8、看安装大样图 了解电气设备的具体安装方法、安装部件的具体尺寸等。 导线标注含义导线敷设方式一、电气设计说明与图例包括图纸内容、数量、工程概况、设计依据以及图中未能表达清楚的各有关事项。如供电电源的来源、供电方式、电压等级、线路敷设方式、防雷接地、设备安装高度及安装方式、工程主要技术数据、施工注意事项等。电气设计模板下载 电气设计说明汇总下载 电气设计说明写作规定下载 电气设计通用说明下载 电气施工说明模板下载

6、电气设计说明集锦下载 如何写电气设计说明 住宅电气设计若干问题 通用版电气初步设计说明 二、电气设计系统图电气设计系统图变配电工程的供配电系统图、照明工程的照明系统图、电缆电视系统图等。系统图反映了系统的基本组成、主要电气设备、元件之间的连接情况以及它们的规格、型号、参数等。 电力系统图配电系统图单母线不分段电气系统图阅读方法阅读系统图时,可根据电流人户方向,由进户线一配电箱一各支路的顺序依次阅读,读懂系统图,对整个图纸就有一个总体认识。按照电源进线配电支线用电设备的顺序识读三、电气设计平面图主要用来表示电源进户装置、照明配电箱、灯具、插座、开关等电气设备的数量、型号规格、安装位置、安装高度,

7、表示照明线路的敷设位置、敷设方式、敷设路径、导线的型号规格等。电气平面图阅读方法1、看建筑物概况 楼层、每层房间数目、墙体厚度、门窗位置、承重梁柱的平面结构。2 、看各支路用电器的种类、功率及布置图中灯具标注的般内容有:灯具数量;灯具类型;每盏灯的灯泡数;每个灯泡的功率及灯泡的安装高度等。3、看导线的根数和走向各条线路导线的根数和走向,是电气平面图主要表现的内容。比较好的阅读方法是:首先了解各用电器的控制接线方式,然后再按配线回路情况将建筑物分成若干单元,按“电源一导线一照明及其它电气设备”的顺序将回路连通。4、看电气设备的安装位置由定位轴线和图上标注的有关尺寸可直接确定用电设备、线路管线的安

8、装位置,并可计算管线长度。 更多精品电气平面图下载某综合楼电气施工图 某住宅楼全套电气图纸某办公楼全套电气图纸某别墅项目电气图纸 防雷平面图识读方法防雷平面图是指导具体防雷接地施工的图纸。通过阅读,可以了解工程的防雷接地装置所采用设备和材料的型号、规格、安装敷设方法、各装置之间的联接方式等情况,在阅读的同时还应结合相关的数据手册、工艺标准以及施工规范,从而对该建筑物的防雷接地系统有一个全面的了解和掌握。 某十一层办公大楼电气图纸 某三层别墅强电图纸 某五层商住楼电气图纸某高层综合大楼电气图纸 某四层教学楼电气施工图纸 某中学图书馆电气图纸 某医院综合楼电气图 某酒店大堂强电图纸 某高档住宅建筑

9、电气图纸 四、电气控制系统图电气控制系统图是电气线路安装、调试、使用与维护的理论依据,主要包括电气原理图、电气安装接线图、电器元件布置图。系统中各所用电气设备的电气控制原理,用以指导电气设备的安装和控制系统的调试运行工作。 电气控制系统图阅读方法1、先读机后读电先读机,就是应该先了解生产机械的基本结构、运行情况、工艺要求和操作方法,以便对生产机械的结构及其运行情况有总体了解。后读电。就是在了解机械的基础上进而明确对电力拖动的控制要求,为分析电路做好前期准备。2、先读主,后读辅先读主,就是先从主回路开始读图。首先,要看清楚机床设备由几台电动机拖动,各台电动机的作用,结合加工工艺与主电路,分析电动

10、机是否有降压启动,有无正反转控制,采用何种制动方式。其次,要弄清楚用电设备是由什么电气元件控制的,有的用刀开关或组合开关手动控制,有的用按钮加接触器或继电器自动控制。3、化整为零、集零为整最后进行总体检查,先经过“化整为零”,逐步分析每一局部电路的工作原理以及各部分之间的控制关系后。再用“集零为整”的方法检查整个控制线路。以免遗漏?。特别要从整体角度去进一步检查和理解各控制环节之间的联系。 更多精品电气控制原理图下载软启动器电气控制原理图排污泵电气控制原理图饮水机电气控制原理图DW15型断路器电气控制原理图防火卷帘门电气控制原理图 实际案例分析工程名称:内蒙古某高层住宅楼电气图纸 免费下载建筑

11、功能:住宅建筑 建筑高度:高层建筑 建筑面积:36229.13 地上层数:32 层 地下层数:2 层 设计阶段:施工图设计 图纸张数:20-50张 出图时间:2009 年 负荷等级:一级负荷 防雷等级:二级 有线广播:服务性,火灾应急 接地方式:TN-S 地下室用途:车库 设计内容:电气设计说明,竖向配电干线系统,低压配电系统,配电箱系统,动力配电系统,照明配电系统,建筑物防雷接地,电气消防报警系统,节能设计,有线电视系统,综合布线系统 电气图纸识读分析本份图纸技术资料完整,采用00DX001_建筑电气工程设计国家标准图例。配电系统:地下一层设置低压配电室,采用两台SC(B)9-500/10/

12、0.4铜芯干式变压器。变压器的绕组采用Dyn11,高压侧为三角形接法,低压侧为星形接法,中性点接零,短路阻抗为6%。为保证楼内一级负荷用电,另设350kw柴油机应急发点机组,由2(ZRVV-1KV4x150+1x50 SC125)从柴油发电机房引来。低压配电系统采用树干式与放射式相结合的方式,由每层两个电井引致用电端。三相五线制,TN-S接地。欢迎参与专题评价178 很好会继续关注6 一般也有些收获4 很烂想痛扁编辑(6条)照明灯具:(以2层照明平面图为例)每层有两个强电井,强电内设置40*4镀锌扁钢与接地线焊接。从地下一层低压配电室出线VV-495+150(4根95平方毫米和一根50平方毫米

13、聚氯乙烯绝缘电力电缆)用300*200宽梯架引到2层强电井,再由强电井分接箱用BV-2x35+1x16/JDG40(两根35平方毫米和一根16平方毫米的聚氯乙烯铜芯线穿直径为40的薄壁镀锌钢管)引致电表箱2-AW1、2-AW2。电表箱2-AW1出线4组至每户,用3根截面积为10平方毫米的聚氯乙烯铜芯线穿直径为32的PVC管引致各用户。根据配电设计,一层共有7户,每户用电负荷为5KW,1-4户从2-AW1引来,2-AW1设备容量20KW,需要系数为0.95,计算负荷为19kw,计算电流为84A,选用2极100A的断路器,配电箱尺寸为600x700x200,底边距地1.5M明装。每户配电箱400x250x160,距地1.5M安装,进线采用2极32A断路器,照明回路采用2.5平方毫米聚氯乙烯绝缘导线穿20PVC管暗敷在顶板内。普通插座回路采用3跟4平方毫米聚氯乙烯绝缘导线穿25PVC管沿地暗敷。采用带漏电保护的2极16A断路器,瞬时保护电流为30MA。 命运如同手中的掌纹,无论多曲折,终掌握在自己手中=
