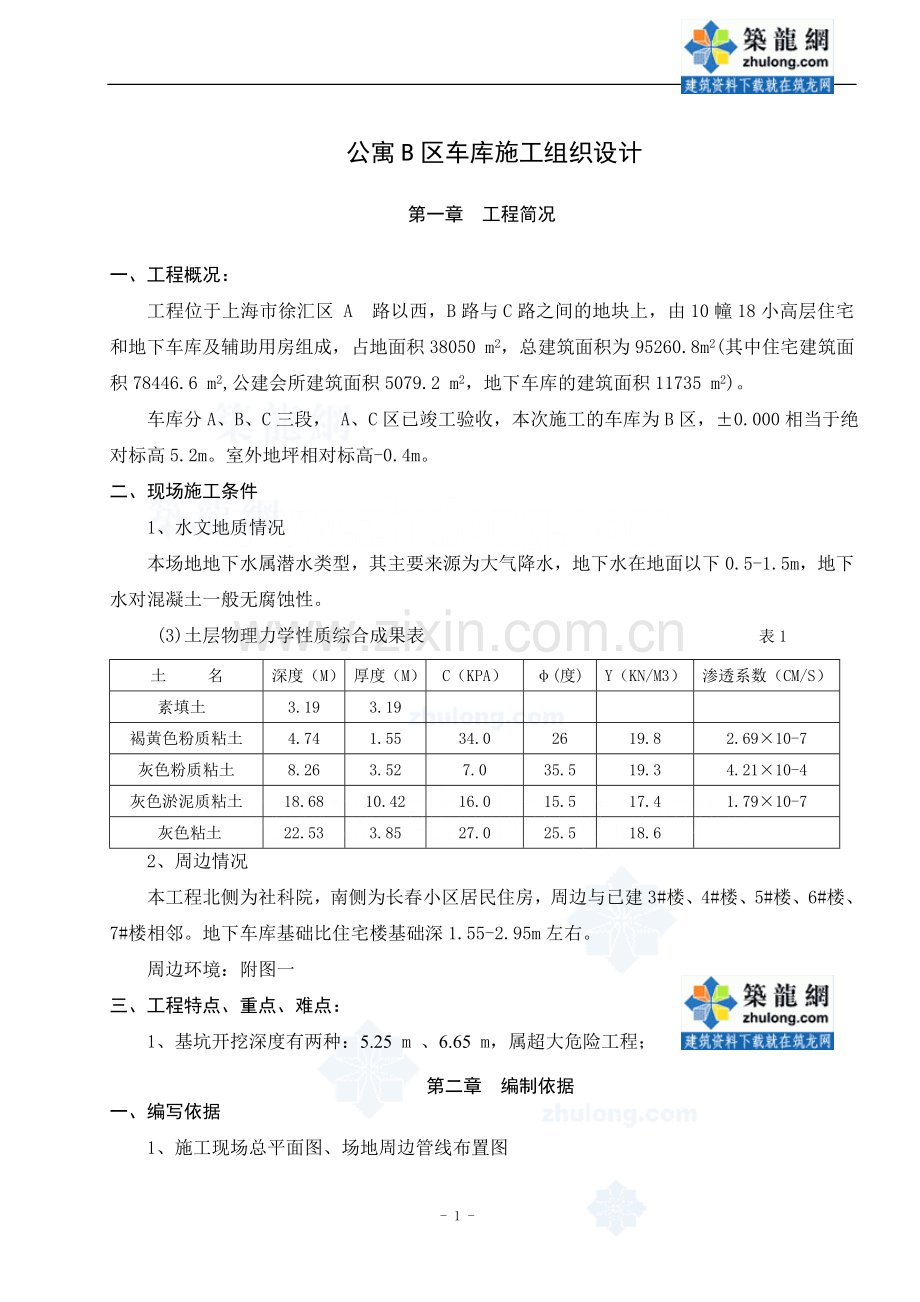

[上海]小高层地下车库施工总方案.doc

公寓B区车库施工组织设计
第一章 工程简况

一、工程概况：
工程位于上海市徐汇区 A 路以西，B路与C路之间的地块上，由10幢18小高层住宅和地下车库及辅助用房组成，占地面积38050 m2，总建筑面积为95260.8m2(其中住宅建筑面积78446.6 m2,公建会所建筑面积5079.2 m2，地下车库的建筑面积11735 m2)。
车库分A、B、C三段， A、C区已竣工验收，本次施工的车库为B区，±0.000相当于绝对标高5.2m。室外地坪相对标高-0.4m。
二、现场施工条件
1、水文地质情况
本场地地下水属潜水类型，其主要来源为大气降水，地下水在地面以下0.5-1.5m，地下水对混凝土一般无腐蚀性。
(3)土层物理力学性质综合成果表 表1
土 名
深度（M）
厚度（M）
C（KPA）
φ(度)
Y（KN/M3）
渗透系数（CM/S）
素填土
3.19
3.19

褐黄色粉质粘土
4.74
1.55
34.0
26
19.8
2.69×10-7
灰色粉质粘土
8.26
3.52
7.0
35.5
19.3
4.21×10-4
灰色淤泥质粘土
18.68
10.42
16.0
15.5
17.4
1.79×10-7
灰色粘土
22.53
3.85
27.0
25.5
18.6

2、周边情况
本工程北侧为社科院，南侧为长春小区居民住房，周边与已建3#楼、4#楼、5#楼、6#楼、7#楼相邻。地下车库基础比住宅楼基础深1.55-2.95m左右。
周边环境：附图一
三、工程特点、重点、难点：
1、基坑开挖深度有两种：5.25 m 、6.65 m，属超大危险工程；

第二章 编制依据
一、编写依据
1、施工现场总平面图、场地周边管线布置图
2、基础结构平面图及基坑围护设计图纸
3、工程地质勘察报告
二、引用技术标准
1、《建筑施工现场界噪声限值及其测量方法》GB12523-12524-1990
2、《工程测量规范》 GB50026-2007
3、《混凝土质量控制标准》 GB50164-1992
4、《建筑地基基础工程施工质量验收规范》 GB50202-2002
5、《建筑工程施工质量验收统一标准》 GB50300-2001
第三章 施工部署
一、管理目标
质量目标是：单位工程一次交验合格率为100%；
具体分部分项指标：
B区车库分部工程及主要分项工程质量目标控制参考标准 表2

分部工程
目标
主要分项优良率
（%）
主要分项优良率（%）
主要分项优良率
（%）
主要分项优良率（%）
地基与基础工程
优良
钢筋
≥95
混凝土
≥94
防水
≥98

主体结构工程
优良
钢筋
≥95
混凝土
≥94

装饰装修工程
优良
内装饰
≥95
外装饰
≥95
石材幕墙
≥95

建筑屋面工程
优良
防水工程
≥98
屋面基层
≥92

建筑电气工程
优良
线路敷设
≥96
电缆敷设
≥95
电气器具
设备工程
≥95
防雷接地装置
≥92
建筑给水、排水
优良
室内给水工程和消防工程
≥95
室内排水工程
≥92
室外排水工程
≥92

通风与空调工程
优良
防腐工程与保温
≥92
送排风系统
≥92
防排烟系统
≥95
管道制作安装
≥92
智能建筑工程
优良
通讯网络系统
≥95
安全防范系统
≥95
综合布线系统
≥95
火灾报警消防系统
≥92
过程质量目标控制参考标准 表3
目标名称
参考控制标准
不合格点率
≤3%
一次验收合格率
100%
职业健康安全管理目标是：
事故负伤频率控制在1.5‰以下。
杜绝死亡、火灾、交通管线、设备等重大事故。
安全文明施工目标控制参考标准 表4
目标名称
目标控制参考标准
安全文明目标
安全文明工地
重大伤亡事故
杜绝重大伤亡事故、因工死亡责任指标为零
重大机械事故
杜绝重大机械事故
因工负伤频率
因工负伤频率1‰以下
重伤事故
杜绝重伤事故
中毒事故
杜绝急性中毒事故
隐患整改
整患整改率达到100%
环保目标控制参考标准 表5
环境目标
目标控制参考标准
噪声排放达标
无投诉
噪声实测值
土方施工：昼间＜75db，夜间＜55db
结构施工：昼间＜70db，夜间＜55db
装修施工：昼间＜65db，夜间＜55db
污水排放标准
COD监测值符合所在地环保局制定的标准
固体废弃物：
分类管理；提高回收率
回收可利用原材料，回收油漆、涂料等包装材料
毒有害废物分类并合理处置；生活垃圾与建筑垃圾、有毒有害与无毒无害分开
节约水电能源
水：按工程预算用水量节约10%
电：按工程预算用电量节约5%
施工现场有扬尘控制措施
施工现场目测无扬尘
工程项目节能降耗指标：
万元施工产值耗电指标值≤94.53度/万元
二、组织机构
1、项目部机构设置、人员职责
①项目部机构设置

┌─────┐
│ 项目经理 │
└──┬──┘
│
┌────────────┼─────────────┐
│ │
┌──┴──┐ ┌──┴──┐
│生产副经理│ │项目工程师│
└──┬──┘ └──┬──┘
│ │
└────────────┼─────────────┘
│
┌────────┬────────┬───┴────┬────────┬────────┐
│ │ │ │ │ │
┌───┴───┐┌───┴───┐┌───┴───┐┌───┴───┐┌───┴───┐┌───┴───┐
│ 工 程 部 ││ 技 术 部 ││ 质 量 安 全 ││ 材 料 设 备 ││ 合 同 预 算 ││综 合 办 公 室│
├─┬─┬─┬─┤├─┬─┬─┬─┤├─┬─┬─┬─┤├───┬───┤├─┬─┬─┬─┤├─┬─┬───┤
│计│翻│施│协││技│试│计│方││安│质│保│消││ 材 │ 设 ││财│核│预│统││标│后│对 外│
│ │ │ │ ││ │ │ │ ││ │ │ │ ││ │ ││ │ │ │ ││ │ │ │
│划│样│工│调││术│验│量│案││全│量│卫│防││ 料 │ 备 ││务│算│算│计││化│勤│协 作│
└─┴─┴─┴─┘└─┴─┴─┴─┘└─┴─┴─┴─┘└───┴───┘└─┴─┴─┴─┘└─┴─┴───┘
│ │ │ │ │ │
┴─────── ┴───────┴─────────┴───────┴─────────┘
│
┌────────┬────────┬───┴────┬────────┬────────┐
│ │ │ │ │ │
┌───┴───┐┌───┴───┐┌───┴───┐┌───┴───┐┌───┴───┐┌───┴───┐
│ 基坑围护班组 ││ 土方开挖班组│ 井点降水班组 ││ 木 工 班 组││钢 筋 工 班组 ││砼 工 班 组 │

②项目部主要管理人员任职如下： 表6

序号
职 务
姓 名
职称
年龄
学历
1
项目经理

高级工程师
38
本科
2
生产经理

工程师
45
高中
3
技术经理

工程师
45
高中
4
安全员

工程师
45
高中
5
质检员

工程师
46
高中
6
预算员

经济师
30
大专
7
施工员资料员

助理工程师
26
本科
8
材料员

经济师
46
高中
9
保管员

经济师
40
高中
10
水电负责人

工程师
36
高中
11
试验员

技术员
30
高中

③ 项目部管理人员职责如下：
项目部全体员工应始终坚持“环保安康 建时代精品，诚信守法 筑苏中丰碑”的管理方针，建立完整的工程质量保证体系，建立项目经理为核心的岗位责任制，明确各自工作职责。
三、施工流水段（分区）划分；
1、本工程总体施工顺序根据实际情况以及基坑开挖分段施工的情况，将本工程分为三段进行施工。附图二：施工段划分示意图
第一施工段B-1区(3－A轴至5－10轴)；
第二施工段B-2区(5－11轴至5－21轴)；
四、工期安排
本工程基础部分拟在2009年8月-2010年1月完成，装修部分2010年3月-2010年5月完成。
附表1： B区车库施工进度计划
附表2： 围护施工进度计划
五、分包计划及分包管理

本工程由江苏省苏中建设集团股份有限公司总承包，基坑围护上海智平基础工程有限公司施工，挖土单位由徐汇区环卫所上海路统实业有限公司施工，基坑监测委托江西省勘察设计研究院上海分院实施。
第六章 施工进度计划安排
一、施工进度说明
本工程基础部分拟在2009年9月-2010年1月完成，装修部分2010年3月-2010年5月完成。
1、基坑围护阶段施工：2009年9月-2009年11月
2、第一施工段B-1区(3－A轴至5－10轴)：
降水、支撑、土方开挖：2009年10月10日-2009年11月1日
基础结构施工：2009年11月1日-2009年12月10日
二、施工进度计划安排
施工人员进入施工场地后，立即进行材料库房等临时设施搭建工作，设备安装，安排原材料测试，编制施工方案等诸项前期施工准备工作。
附表1- B区车库施工进度计划
附表2- 围护施工进度计划
三、施工进度保证措施
施工进度是直接决定工期指标能否实现的前提因素。因此，施工组织设计中，除了安全、质量两大指标，一切都要服从工期指标。并应根据此指标要求制订如下施工进度保证措施：
1、计划部门应根据工程实际情况，在工程开工前，拟编出详细的月、旬施工作业计划表，额定出月、旬应完成的实物工作量指标，并分解落实到每个机组。该计划应明晰、准确、符合工程实际情况。月、旬到期及时检查计划完成情况。如无完成或执行计划状态欠佳，应及时分析查找原因，提出切实可行的补救措施，逐旬补回未完成工作量。
第七章 主要施工方法
一、 施工测量与监测
1、轴线定位与标高引测
a. 根据总平面布置图和规划红线进行轴线定位和标高的引测，经规划部门认可后正式施工。
2、基坑围护及周边环境监测
1）、监测目的、要求、内容
现阶段基础工程施工对环境影响的理论还不很成熟，而实际上由于地质条件复杂多变，施工过程中又存在很多不确定因素，有些因素还随着时间而变化，因此，开展监测工作，提供准确的监测信息十分必要。
2)、监测点的布置原则及测点的设置
布置原则符合下列规范和技术要求 表16
序号
名 称
备 注
1
工程测量规范
GB50026-93
2
城市测量规范
CJJ8-99
3
建筑物变形测量规范
JGJ/T8-97
4
基坑工程设计规范
DGJ08-61-97
5
建筑基坑支护技术规程
JGJ120-99
6
基坑工程施工监测规程
DG/TJ08-2001-2006
7
地基基础设计规范
DGJ08-11-1999
3、监测技术要求
依据相关规范的要求，并结合工地的具体情况，制定如下技术要求：
1)施工前应对周围建筑物和有关设施的现状。裂缝开展情况等进行调查，并作详细记录，也可拍照、摄像作为施工前档案资料。
4、监测工作周期、阶段划分及监测频率
6、报警值
依据规范规定，设计单位的要求，结合监测对象的现状，综合确定各监测对象的报警值如下表
报警值表 表17
监测对象
报 警 值
日位移量（mm） 累计位移量（mm）
累计位移量（mm）
压顶圈梁
≥±5
≥±40
测斜孔观测
≥±5
≥±40
建筑物
≥±3
≥±20
坑外地下水位
下降≥300
≥±1000

二、基坑围护施工
（二）钻孔灌注桩施工方案
1、钻机的选择
根据本工程的地层地质特点、桩径和桩深，拟采用GPS-10型正循环回转钻进成孔、导管法水下灌注砼成桩的施工工艺。
桩位放线定位
埋设护筒、钻机就位
钻机调整垂直度
配制护壁泥浆（或原土造浆）
正循环成孔
第一次清孔
检测孔径
孔深、垂直度
钢筋笼安装
下放导管
第二次清孔
灌注水下砼
逐节拆除导管
商品砼运输到场
钢筋笼制作
泥浆循环
泥浆沉淀
泥浆处理
泥浆外运
2、钻孔灌注桩施工
(1)钻孔灌注桩施工工艺

(2)测量放样
根据业主提供的交桩记录和各桩点进行复核测量，经复核无误后填写接桩记录。
在施工场地利于保护和放样的地方设置地面导线点，根据平面交接桩记录，采用全站仪将空导点引入场地内，放样出地面导线点的平面坐标。
(3)护筒制作、埋设
①护筒制作：根据桩孔直径及杂填土厚度，护筒直径为f700mm，长1.5m，壁厚4～6mm的钢筒，上方割50×60cm水口，护筒上部边缘用ф16园钢加强并焊2个U型吊环。
(4)钻头选择
本区除上部杂填土外，基地地层稳定，土质尚匀，将设计制作三翼带腰带犁式钻头，其特点是片状均匀，吸口宽敞，排渣导流性能好，具较高的钻进效率。主要结构参数：中心角120°，吸口高度200mm，钻头直径为ф600mm。
(三) 深层搅拌桩施工方案
1、施工准备
1)、场地测量控制网建立
①现场设置轴线控制点在打桩区域外围，便于施工阶段经常复核，并注意在施工作业时加以保护。
2)技术准备工作
①审查施工图纸及有关技术文件。
3)进度计划及机械设备的配备
4)深层搅拌桩机的布设及施工线路
5)基坑障碍物的处理
2、深层搅拌桩施工
搅拌桩施工参照设计要求及行业标准《软土地基深层搅拌桩加固法技术规程》(YBJ225-91)和上海市标准《基坑工程设计规程（DBJ08-61-97）。

1）、施工工艺流程
放线定位→挖槽 → 铺设枕木→ 钻机安装调试→第一次下沉预搅→第一次提升喷浆搅拌→第二次下沉搅拌→第二次提升喷浆搅拌→第三次下沉搅拌→第三次提升搅拌→清洗制浆、管道及钻机→ 移机
搅拌桩施工流程图 (附图七)
(四) 高压旋喷桩施工方案
1)施工流程
定位→钻机成孔→旋喷机就位（设备调试）→下旋喷管→配送浆液→旋喷提升→泥浆外排→清洗机具就新孔位
(五) 圈梁施工方案
1、模板工程
1）认真检查模板质量，要求各种规格的模板都应是平整、完好无损，孔洞应修补完好。每次使用前，应清除板面垃圾涂刷隔离剂。
2、钢筋工程
1）认真审图,根据各部位扎筋时的施工顺序确定钢筋穿插的先后顺序。

3、混凝土工程
1）混凝土施工严格执行浇捣令制度，落实好人员、材料、机具，保证浇捣质量。
(六)钢支撑施工方案
机械设备、材料进场→钢支撑现场拼接→安装托架、支撑安装→施加预应力（按设计要求施加预应力）→检查各焊接点→施加第二次应力达到设计要求。
4、拆撑
1）施工流程
搭设脚手架人工操作平台→吊车固定钢支撑→把千斤顶放到原支撑点→用千斤顶支顶钢支撑→焊断钢支撑与活络头的预应力固定焊板→千斤顶逐步回油卸力→移走千斤顶→钢支撑和活络头连接牢固→钢支撑平移→起吊钢支撑→吊机调整钢支撑方向，避让上部钢支撑焊断→吊至地面→循环使用。
三、轻型井点降水
1、施工方法及参数
1）本工程地层有淤泥质粘土不均匀分布，基础开挖至施工作业面时部份正好位于该土层，且地下含水量大，该土层渗水性差，为确保施工的正常进行，必须近控制地下水位，需对基坑内进行降水工作。根据基坑情况地下车库中间布置16套轻型井点降水，控制基坑地下水位，其中1区基坑内布置6套井点降水，2区布置4套，3区布置6套，每套井点总管长度在50米内，以加强真空泵的真空力度，竖向井管间距采用1.5米，井管深6.8米，埋设前开挖2米深沟槽，集水坑处开挖后建议采用二级降水。在抽水过程中做好降水周期的控制，在为防止周围土体渗水及明水积水，在土方挖至标高时，土建施工单位应采用明沟集水井排水，确保基础部分顺利进行施工(详见附图八--井点降水平面布置图)。
五、 结构施工方案
1、结构施工顺序：
轴线定位→ 土方开挖 → 制作胎模→ 垫层→ 放线→ 凿桩头→ 基础梁→ 底板钢筋绑扎→ 底板立模→ 底板砼浇捣→ 墙板钢筋→ 墙顶板模板→ 水电预埋→ 梁、板钢筋→ 墙、顶板砼→ 养护
2、底板胎模的制作：
如图：
