单根施打工艺中钢板桩施工的质量控制

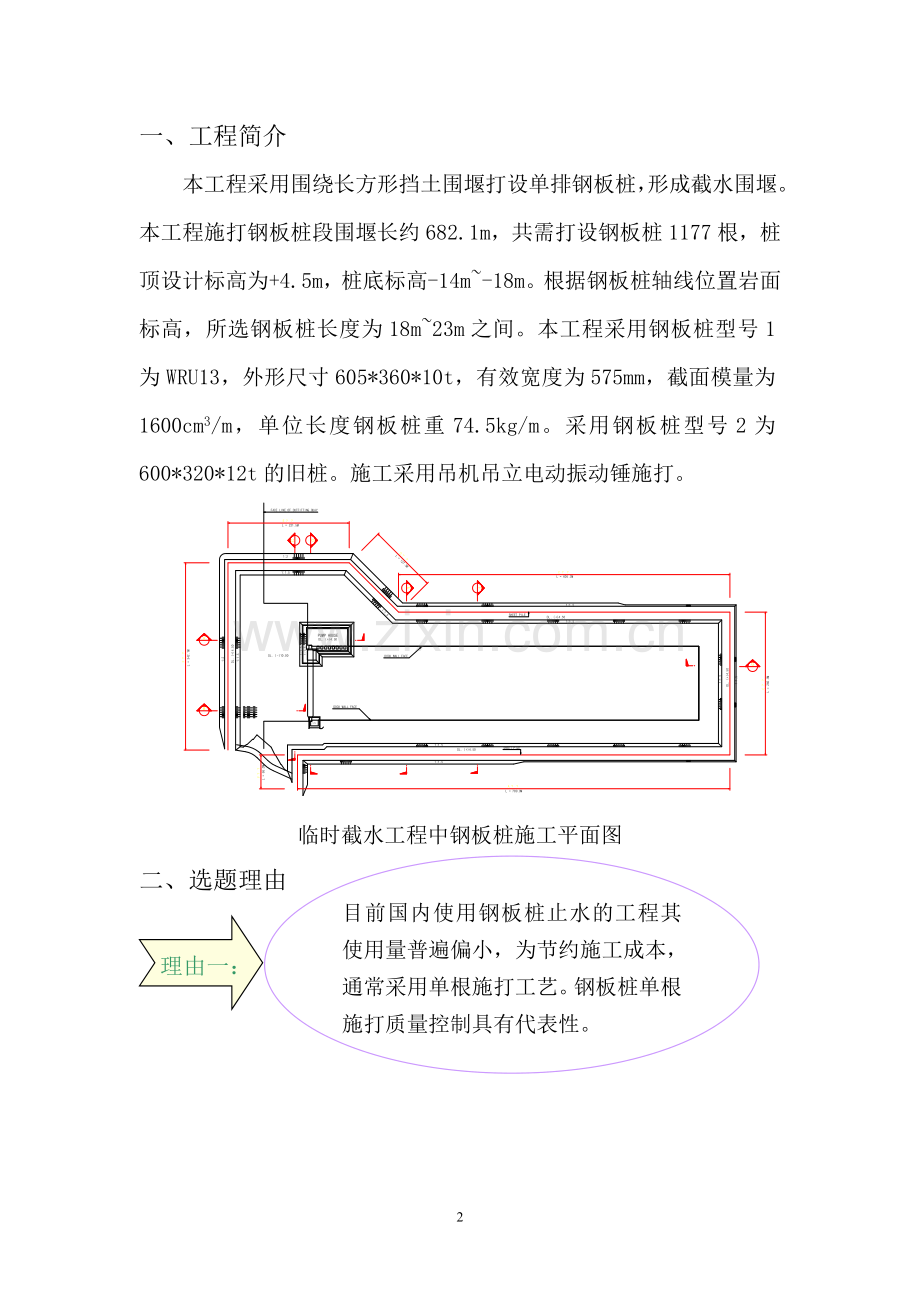

一、工程简介
本工程采用围绕长方形挡土围堰打设单排钢板桩，形成截水围堰。本工程施打钢板桩段围堰长约682.1m，共需打设钢板桩1177根，桩顶设计标高为+4.5m，桩底标高-14m~-18m。根据钢板桩轴线位置岩面标高，所选钢板桩长度为18m~23m之间。本工程采用钢板桩型号1为WRU13，外形尺寸605*360*10t，有效宽度为575mm，截面模量为1600cm3/m，单位长度钢板桩重74.5kg/m。采用钢板桩型号2为600*320*12t的旧桩。施工采用吊机吊立电动振动锤施打。
临时截水工程中钢板桩施工平面图
二、选题理由

目前国内使用钢板桩止水的工程其使用量普遍偏小，为节约施工成本，通常采用单根施打工艺。钢板桩单根施打质量控制具有代表性。
理由一：

理由二：
止水工程中钢板桩施打的质量直接决定工程施工进度的快慢。

钢板桩施工质量控制的好坏直接决定补偿桩投入的多少，从而控制了成本的投入。

理由三：

综上所述，我们QC小组选择了“钢板桩施工质量控制”为活动课题。

三、目标设定

1/10
1/15
活动前
活动后
补偿桩使用频率目标图

15根/天
25根/天
活动前
活动后
效率提高目标

控制钢板桩的纵向倾斜度，降低钢板桩补偿桩出现的频率，使补偿出现频率由1/10降低到1/15以下。
施工效率由15根/天提高到25根/天以上。

目标一

目标二

四、控制要素分析

14

机械不适应寒冷气候

液压系统按南方暖湿气候制造

对锁口关入沥青混合材，放水并减小阻力
未进行专业培训

工人操作不熟练

降低补偿桩出现频率加快施工进度

傍焊加强角

工人责任心不强
缺乏成本意识

材料为冷弯工艺生产，截面抵抗矩低

钢板桩左右转向
施加反向约束

增加导向槽约束

钢板桩向前倾斜

根据风向布置机械，减小迎风面

质量控制影响因素树状分析图

五、对策表
序号
影响因素
对策
目标
措施
地点
负责人
完成时间
1
工人操作不熟练
进行专业培训
熟练操作
理论讲解、现场指导
施工现场
江志恪高胜魁
2007年12月22日～2008年1月6日
2
工人责任心不强
做好思想教育工作，提高责任意识
工作尽职尽责
1、加强教育、宣传工作
2、明确奖罚制度。
会议室
高胜魁
2007年12月27日～2008年1月4日
3
机械故障
采取防寒措施，收工后检查系统。
减少故障频率
责令厂家更换液压系统的液压油，使其防冻，对机械采取保温覆盖措施。，
施工现场
邵政悦冷宾
2008年1月12日～3月2日
4
钢板桩截面抵抗矩偏低
增大截面抵抗矩
减小桩尖入土后的变形
在桩尖部位傍焊加强角钢板。
加工场地
曲国强
2008年1月3日～1月7日
5
钢板桩向前倾斜
施加反向约束
减小每一根桩的倾斜度
1、研制千斤顶顶支系统，对桩顶口施加反向约束。
2、采用手辣葫芦对相邻端完成的桩顶口施加反向约束。
3、通过吊机吊点的偏心移动对桩施加反向约束。
施工现场
江志恪高胜魁邵政悦冷宾
2008年12月23日～1月25日
6
钢板桩左右转向
施加边缘约束
限制桩的左右偏转
使用H型钢制作导向槽，限制桩的偏转。
施工现场
江志恪高胜魁
2008年12月23日～12月26日
7
风力因素干扰施工
合理布置机械位置
减小外界环境因素干扰
吊机合理站位，减小风的阻力影响。
施工现场
邵政悦冷宾

六、对策的实施及要因分析
理论讲解、现场指导
实施一

效果：现场实施后，施工效率有所提高，桩的纵向倾斜效果不明显。结论：非主要因素

1、加强教育、宣传工作
2、明确奖罚制度。

实施二

效果：现场实施后，施工效率有所提高，桩的纵向倾斜效果不明显。结论：非主要因素

责令厂家更换液压系统的液压油，使其防冻，对机械采取保温覆盖措施。

实施三

效果：机械故障率降低，有效工作时间增长。
结论：非主要因素

在桩尖部位傍焊加强角钢板。
实施四

效果：现场实施后，钢板桩的纵向倾斜减小，有明显效果。 结论：主要因素

要因分析：钢板桩因左右振动时受向下的钻力挤入土中，此时顶末端无约束，桩尖端始终受土的约束力（外因），桩尖外形收缩变形大小主要由桩本身的抵抗矩决定（内因），傍焊加强角钢板增大了钢板桩的抵抗矩。实验证明这样做是有效的。

1、研制千斤顶顶支系统，对桩顶口施加反向约束。

实施五

效果：现场实施后，钢板桩的纵向倾斜减小，有明显效果。 结论：主要因素

要因分析：钢板桩单根打设施工，由于锁口一端插入已施工完毕的桩锁口内，另一端为自由端，所受阻力不同，因此向前倾斜。此种方法是采用在倾斜向上施加一反向约束，以减小倾斜。经实验证明这样做是有效的。

2、采用手辣葫芦对相邻端完成的桩顶口施加反向约束。

效果：现场实施后，钢板桩的纵向倾斜减小，有明显效果。 结论：主要因素

要因分析：钢板桩单根打设施工，由于顶端始终无约束，所以顶端无变形，而底端向内压缩，拉紧顶口可以减小相对倾斜度。经实验证明这样做是有效的。

3、通过吊机吊点的偏心移动对桩施加反向约束。

效果：现场实施后，钢板桩的纵向倾斜无明显减小，且不易控制。 结论：非主要因素

实施六
使用H型钢制作导向槽，限制桩的偏转。

效果：现场实施后，钢板桩的左右偏转减小，有效的保证了钢板桩墙的顺直。 结论：主要因素

要因分析：使用重型型钢制作导向墙，防止因钢板桩的振动产生偏转，减小有效长度，增加钢板桩的使用量。经实验证明这样做是有效的。

吊机合理站位，减小风的阻力影响。
实施七

效果：现场实施后，施工效率有所提高，桩的纵向倾斜效果不明显。结论：非主要因素

七、效果检查

质量效果
目标实现了！

效率提高
1/10
1/17
活动前
活动后
补偿桩使用频率结果

15根/天
28根/天
活动前
活动后
效率提高

八、效益核算
直接效益

钢板桩成本节约
（1177/10-1177/17）/2*20.5*74.5/1000*6600=24.5万
补偿桩加工成本节约
（1177/10-1177/17）*1100=5.3万

进度效益

机械设备节约
（817/15-817/25）/*4700=9.9万
人工成本节约
（817/15-817/25）/*15*80=2.5万

累计效益

累计效益=24.5+5.3+9.9+2.5=42.2万元

九、本工艺可施展范围
本施工工艺主要可用于围堰止水工程施工，浅基础桥墩、柱施工，沼泽地基础开挖等小型基坑开挖的止水施工。

十、今后努力的方向

通过此次小组活动，小组成员的综合能力得到了全面提
高，在创新能力和团队合作方面得到了增强，尤其在技术水平
上有了很大的进步。
此次活动的成功，坚定了我们小组成员参加小组活动的
信念，小组决定将“成组施打工艺中钢板桩施工的质量控制”作为小组下一阶段的活动课题。
