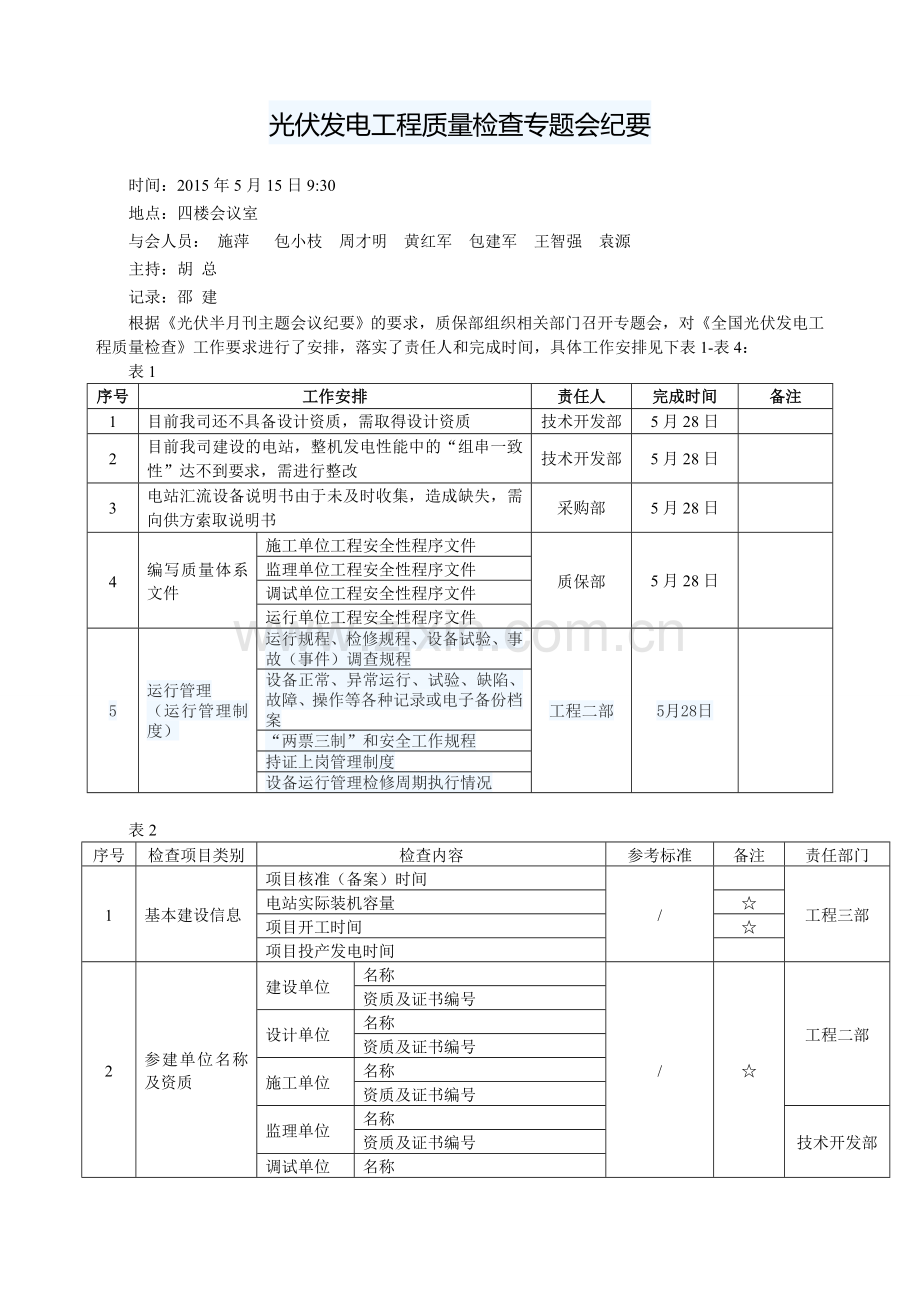

光伏发电工程质量检查专题会纪要

时间：2015年5月15日9:30
地点：四楼会议室
与会人员： 施萍 包小枝 周才明 黄红军 包建军 王智强 袁源
主持：胡 总
记录：邵 建
根据《光伏半月刊主题会议纪要》的要求，质保部组织相关部门召开专题会，对《全国光伏发电工程质量检查》工作要求进行了安排，落实了责任人和完成时间，具体工作安排见下表1-表4：
表1
序号
工作安排
责任人
完成时间
备注
1
目前我司还不具备设计资质，需取得设计资质
技术开发部
5月28日

2
目前我司建设的电站，整机发电性能中的“组串一致性”达不到要求，需进行整改
技术开发部
5月28日

3
电站汇流设备说明书由于未及时收集，造成缺失，需向供方索取说明书
采购部
5月28日

4
编写质量体系文件
施工单位工程安全性程序文件
质保部
5月28日

监理单位工程安全性程序文件
调试单位工程安全性程序文件
运行单位工程安全性程序文件
5
运行管理
（运行管理制度）
运行规程、检修规程、设备试验、事故（事件）调查规程
工程二部
5月28日

设备正常、异常运行、试验、缺陷、故障、操作等各种记录或电子备份档案
“两票三制”和安全工作规程
持证上岗管理制度
设备运行管理检修周期执行情况

表2
序号
检查项目类别
检查内容
参考标准
备注
责任部门
1
基本建设信息
项目核准（备案）时间
/

工程三部
电站实际装机容量
☆
项目开工时间
☆
项目投产发电时间

2
参建单位名称及资质
建设单位
名称
/
☆
工程二部
资质及证书编号
设计单位
名称
资质及证书编号
施工单位
名称
资质及证书编号
监理单位
名称
技术开发部
资质及证书编号
调试单位
名称
资质及证书编号
4
设计过程管控
光伏组件、逆变器招投标文件（技术部分）及技术协议
设计、设备相关标准
☆
技术开发部
施工图设计文件
施工设计总说明
施工图纸及设计变更等文件审批手续

工代制度健全，按规定参加基础、主体结构及有关重要部位工程质量验收并及时签字
☆
5
施工组织设计、施工作业指导书
施工组织设计文件：施工质量验评项目划分、并经监理单位审查、建设单位确认
建设工程质量管理条例

工程二部
施工作业指导书、施工图纸技术交流各方签字记录
☆
6
施工过程管控
施工图会签记录、纪要
建设工程质量管理条例
技术开发部
设计变更、技术洽商文件

对设备、器材和原材料进货验收记录

质检部
消防验收意见

工程二部
质量监督检查意见

工程二部
主要施工记录
施工日志
☆
工程二部
施工测量记录
☆
7
监理单位质量管控
质量问题台帐完整，清晰规范，各类质量问题通知单、停工令内容明确，闭环管理，对现场发现的不合格设备、材料、构配件和发生的质量事故，及时配合相关单位调查处理
建设工程质量管理条例

技术开发部
质量验收记录
检验批、分项、分部（子分部）和单位（子单位）工程质量验评记录

技术开发部
隐蔽工程验收记录

组件、逆变器出厂说明和试验条件

8
调试过程管控
调试大纲和项目划分
建设工程质量管理条例
☆
技术开发部
调试报告
☆
开关站和各类光伏发电单元安装及调试技术资料

电气交接试验及调试报告

光伏发电单元系统启动方案、措施以及系统图

光伏发电单元系统及光伏发电分系统的各项功能、参数调试结果

并网逆变器满足设计要求，控制、保护、报警、监测信号工作正常
☆
9
竣工验收
并网前竣工验收意见

工程二部
工程整体验收工程验收报告

注：“☆”标记项表示分布式光伏项目必须需填报或备查的内容。

表2
序号
检查项目类别
检查内容及检查对象
参考标准
责任部门
检查内容
检查对象
1
整体发电性能
发电量
组件容量
光伏发电监控系统
/
工程二部
逆变器实际容量
关口表年最高发电量
关口表年最低发电量
关口表年平均发电量
气象数据
消缺记录
故障维修记录
阴影遮挡
光伏陈列
/
技术开发部
组串一致性
光伏组串
IEC62446
技术开发部
集电线路、电缆接线及电缆分接头
防舞动及防倒杆（塔）断线等措施
站内线缆
相关设计标准
技术开发部
电缆头状态及是否出现故障，是否做定期做绝缘检测
连接线是否牢固，是否接触屋顶及地面

施工过程剥铠时是否误伤内部线缆管

工程二部
配电装置
杆塔、电缆支架、隧道（沟、槽）通风、防火设施是否良好
光伏电站
相关设计标准
工程二部
避雷线、避雷器及其接地引下线、接地电阻是否符合规程要求
是否设置消谐装置及其形式
PR值
光伏电站
相关设计设备标准
工程二部
监控系统
监控系统信息点
光伏电站

工程二部
通讯传输畅通

2
并网运行性能
电网适应性
光伏逆变器
GB/T19964-2012、GB/T29319-2012
技术开发部
低电压穿越性能
光伏逆变器
GB/T19964-2012
技术开发部
电耗质量
光伏电站
GB/T19964-2012、或GB/T29319-2012
防孤岛保护性能
光伏逆变器
GB/T29319-2012
并网接口装置

表3
序号
检查项目类别
检查内容及检查对象
检查方法
参考标准
责任部门
检测（检测）项目
试验（检查）目的
1
光伏组件
资料核查
核查光伏组件资料符合性
1、核查是否具有国家认可认证机构颁发的证书且证书在有效期内；
IEC61215, IEC61730
采购部
2、核查是否具有运行、维护、检修、更换记录且记录需清晰、完整。
工程二部
功率测试
检查组件功率是否符合标称功率，分析组件功率分布情况
在电站现场太阳光辐照度不低于700W每平方米的条件下，使用便携式I-V测试仪测量光伏组件的功率，并通过光强校正、温度校正后，依据IEC60891:2009转换到标准条件下的功率
GB/T6495.1
质检部

外观
对组件外观进行目测检查，判断组件有无玻璃划伤、背板划伤、铝边框划伤等外观缺陷。安装平整、牢固，机架上组件间的风道间隙、机架间空档等
现场检查
参考IEC 61215 10.1
隐裂
检测电池片是否存在隐裂或其他的失效现象
将选定的组件置于暗室中（无光帐篷），将待测组件与外置DC电源连接。DC电源的正极接到组件的正极，电源的负极接到组件的负极，将电源的电流调到组件标称的短路电流，对组件进行EL图像扫描，判断组件内部有列混档、虚焊、隐裂以及裂片等EL缺陷
技术协议
采购部
热斑
分析并量化热斑现象，造成组件的输出衰减
利用红外热成像仪检测组件的热辐射，对已经产生热斑的组件，进行功率测试，分析其输出功率与额定标称功率的差异。
技术协议
工程二部
质检部
2
逆变器
资料核查
核查逆变器资料符合性
1、核查是否具有产品说明书（或操作手册）且清晰完整；
GB 50796
技术开发部
工程二部

2、核查是否具有国家认可认证机构颁发的证书且证书在有效期内；
3、核查是否具有运行、维护、检修、更换记录且记录需清晰、完整。
2
逆变器
外观检查
检查逆变器外观是否符合要求
1、采用的元器件数量、质量应符合设计要求；
NB/T32004
技术开发部
质检部
2、油漆或电镀应牢固、平整，无脱落、锈蚀及裂痕等现象；
3、机架面板应平整，文字和符号应清楚、整齐、规范、正确；
4、标牌、标志、标记应完整；
5、各种开关应便于操作，灵活可靠。
绝缘测试
测试逆变器绝缘性能是否符合要求
采用1000V，2000MΩ以上绝缘电阻表测试输入正负极、输出极性对外壳之间的绝缘电阻
NB/T32004
　质检部

接地连续性测试
测试逆变器接地性能是否符合要求
至少通以32A测试接地端子（或铜排）与外壳之间的接地电阻。且核查保护连接导体规格是否符合标准要求
NB/T32004
效率测试
测试逆变器效率是否符合要求
在全天（7小时）测试逆变器的转换效率（至少2小时辐照度400W/M2以上），并记录最大转换效率。
NB/T32004
3
汇流设备
资料核查
核查汇流设备资料符合性
1、核查是否具有产品说明书（或操作手册）且清晰完整；
GB 50796
技术开发部
工程二部
2、核查是否具有国家认可认证机构颁发的证书且证书在有效期内；
3、核查是否具有运行、维护、检修、更换记录且记录需清晰、完整。
外观检查
检查汇流设备外观是否符合要求
1、表面防护层应牢固，平整，无剥落，锈蚀及裂痕；2、机箱组装有关零部件均应符合各自的技术要求，零部件的选型及数量符合设计要求；3、汇流设备元器件布局合理，电气间隙与爬电距离符合规定要求，汇流排（裸的或绝缘的）的布置应使其不会发生内部短路；4、机架面板应平整，文字和符号要求清楚、整齐、规范、正确；5、标牌、标志、标记应完整清晰；6、各种开关应便于操作，灵活可靠
CNCA/CTS0001-2011A
质检部
采购部
3
汇流设备
绝缘测试
测试汇流设备绝缘性能是否符合要求
1、测试位置：输入对外壳之间、输出对外壳之间；2、测试电压：对于250A及以下的带进线保护的汇流设备，绝缘电阻的验证可用至少500V的直流的绝缘测量仪器进行测量，对于高于250A的应用至少1000V的直流的绝缘测量仪器进行测量；3、持续时间：1min。
CNCA/CTS0001-2011A
　质检部
接地连续性测试
测试汇流设备接地性能是否符合要求
接地标示和接地导线上所标称的截面积需符合要求；
CNCA/CTS0001-2011A
　质检部
在每个裸露导电部件与外部保护导体的端子之间通以至少10A交流或直流电流。

请各责任部门针对公司目前已并网运行的各个电站进行以上资料准备，每个电站资料打包成册，所有工作在5月28日前完成。质保部在6月初对工作进行检查。未完成按100元/项考核部门责任人。

签发：

质保部
2015年5月15日

附件：公司目前已并网运行电站明细

并网电站明细
序号
单位名称
建设地点
电站规模（kwp）
电站类型
投建方式
1.
劲牌有限公司
黄石市阳新县枫林镇大桥村
1165+336.6
分布式
光伏发电站
自建
2.
黄石东贝电器股份有限公司
黄石市黄金山工业开发区金山大道东6号
1449.6
分布式
光伏发电站
承建
3.
芜湖欧宝机电有限公司
安徽芜湖市经济开发区凤鸣湖北路32号
196.8
分布式
光伏发电站
承建
4.
黄石艾博科技发展有限公司
黄石市大冶罗桥工业园内2号路北侧
636.48
分布式
光伏发电站
承建
5.
湖北芳通药业股份有限公司
黄石市河西大道88号
100
分布式
光伏发电站
承建
6.
黄石中石机电制造安装有限公司
黄石市黄石大道316号
45.4
分布式
光伏发电站
承建
7.
黄石三环锻压设备有限公司
黄金山经济技术开发区金山大道158号
50
分布式
光伏发电站
自建
8.
黄石东贝集团太阳能有限公司
黄石市铁山区武黄路5号
50
分布式
光伏发电站
自建
9.
黄石艾博置业有限公司
黄石市黄金山技术开发区金山大道东19号
123.74
分布式
光伏发电站
承建
10.
湖北东贝铸造有限公司
黄石市大冶罗桥工业园内2号路
20.16
分布式
光伏发电站
承建
11.
东贝机电（江苏）有限公司

260
分布式
光伏发电站
承建
12.
黄石晨信光电有限责任公司

127.66
分布式
光伏发电站
承建
13.
黄石金朝阳粉末材料有限责任公司

8
分布式
光伏发电站
承建
14.
黄石市明华机电有限公司

100
分布式
光伏发电站
承建
