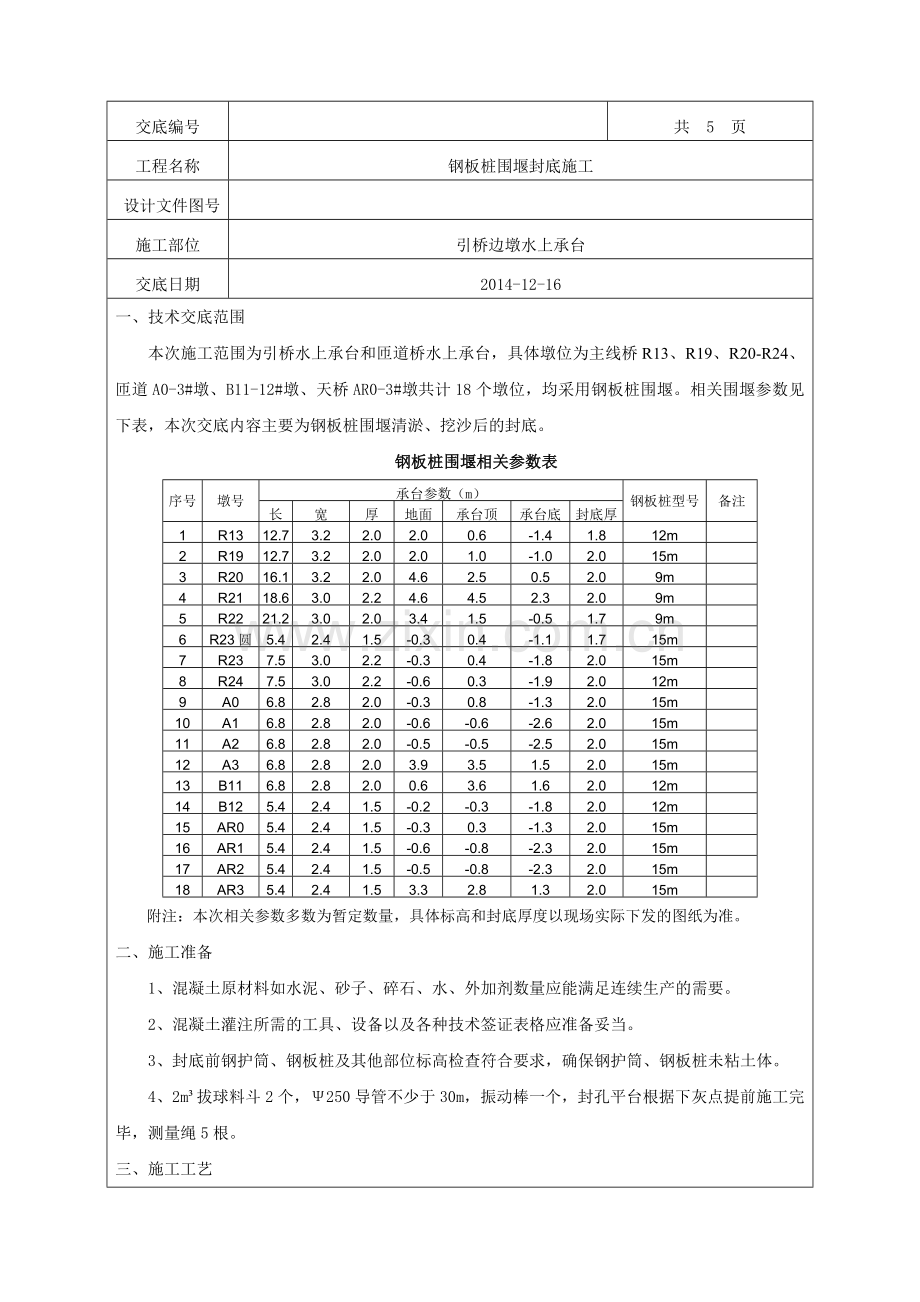

技术交底书(MBEC-11-08)
表格编号
MBEC-11-08
项目名称
福州市金山大桥及南北立交拓宽改造工程
第 1 页
共 5 页
交底编号

工程名称
钢板桩围堰封底施工
设计文件图号

施工部位
引桥边墩水上承台
交底日期
2014-12-16
一、 技术交底范围
本次施工范围为引桥水上承台和匝道桥水上承台，具体墩位为主线桥R13、R19、R20-R24、匝道A0-3#墩、B11-12#墩、天桥AR0-3#墩共计18个墩位，均采用钢板桩围堰。相关围堰参数见下表，本次交底内容主要为钢板桩围堰清淤、挖沙后的封底。
钢板桩围堰相关参数表
序号
墩号
承台参数（m）
钢板桩型号
备注
长
宽
厚
地面
承台顶
承台底
封底厚
1
R13
12.7
3.2
2.0
2.0
0.6
-1.4
1.8
12m

2
R19
12.7
3.2
2.0
2.0
1.0
-1.0
2.0
15m

3
R20
16.1
3.2
2.0
4.6
2.5
0.5
2.0
9m

4
R21
18.6
3.0
2.2
4.6
4.5
2.3
2.0
9m

5
R22
21.2
3.0
2.0
3.4
1.5
-0.5
1.7
9m

6
R23圆
5.4
2.4
1.5
-0.3
0.4
-1.1
1.7
15m

7
R23
7.5
3.0
2.2
-0.3
0.4
-1.8
2.0
15m

8
R24
7.5
3.0
2.2
-0.6
0.3
-1.9
2.0
12m

9
A0
6.8
2.8
2.0
-0.3
0.8
-1.3
2.0
15m

10
A1
6.8
2.8
2.0
-0.6
-0.6
-2.6
2.0
15m

11
A2
6.8
2.8
2.0
-0.5
-0.5
-2.5
2.0
15m

12
A3
6.8
2.8
2.0
3.9
3.5
1.5
2.0
15m

13
B11
6.8
2.8
2.0
0.6
3.6
1.6
2.0
12m

14
B12
5.4
2.4
1.5
-0.2
-0.3
-1.8
2.0
12m

15
AR0
5.4
2.4
1.5
-0.3
0.3
-1.3
2.0
15m

16
AR1
5.4
2.4
1.5
-0.6
-0.8
-2.3
2.0
15m

17
AR2
5.4
2.4
1.5
-0.5
-0.8
-2.3
2.0
15m

18
AR3
5.4
2.4
1.5
3.3
2.8
1.3
2.0
15m

附注：本次相关参数多数为暂定数量，具体标高和封底厚度以现场实际下发的图纸为准。
二、 施工准备
1、混凝土原材料如水泥、砂子、碎石、水、外加剂数量应能满足连续生产的需要。
2、混凝土灌注所需的工具、设备以及各种技术签证表格应准备妥当。
3、封底前钢护筒、钢板桩及其他部位标高检查符合要求，确保钢护筒、钢板桩未粘土体。
4、2m³拔球料斗2个，Ψ250导管不少于30m，振动棒一个，封孔平台根据下灰点提前施工完毕，测量绳5根。
三、 施工工艺
封底施工工艺流程：施工准备→清基→钢护筒、钢板桩周围、其他部位标高检查验收→封底平台布置、安装→围堰封底。
围堰封底施工工艺框图施工准备
清基

不合格
检查验收
混凝土原材料

封底平台布置
封底平台安装
配合比设计

浇注到设计标高
封底设施拆除

混凝土供给
导管试验
灌注封底混凝土

（一）封底施工
封底采用水下C30混凝土，采用垂直导管砍球法灌注，封底厚度按具体下发的图纸要求,封底标高控制在承台标高以下10cm左右，承台钢筋绑扎前利用桩头破除的碎渣或碎石调平。封底时在内支撑上拼设砼灌注脚手平台，满铺脚手板，并在平台上铺设分配梁支承砼灌注架和漏斗导管等，封底配合由履带吊全程配合进行，必要时25t汽车吊在旁等待。
①拔球顺序根据基底的情况，按事先编好的拔球顺序（根据清基后的河床标高确定）逐根进行拔球灌注。原则是先开较低处导管，再开较高处导管；先开周围导管，再开中间导管，尽量使混凝土流动不要太远，本次封底暂定两排八个点进行，必要时根据首盘灰下灰情况增设下灰点。
②拔球前，应对基底进行一次清理，安装好导管提升支架，根据各导管内基底高程，将组拼好的导管下端放置在基底河床上方10—15cm处，并用测绳校检。
③为保证首批混凝土灌注，储料斗需存满足够方量(含漏斗)混凝土后，方可拔球灌注，导管埋深不小于0.8m。初次拔球时，混凝土的坍落度需适当放大，且混凝土流动性必须要好。拔球时，储料斗内的混凝土应连续快速有控制地送入导管内，不得中断，以防导管进水，导致拔球失败。拔球后，在测量确认导管埋深在1.2m左右后方可进行下根导管的拔球。
各导管的拔球过程中，严格按图纸顺序拔球。第二根导管拔球后，应对第一根导管灌注一次混凝土，然后再进行第三根导管的拔球，第三根导管拔球后，应对、第二根导管灌注一次混凝土再进行第四根导管的拔球…，依此类推，直到分块灌注的最后一根导管拔完，其后各导管的灌注按顺序进行。
④灌注砼不得中途停顿时间过长，已开灌的导管半小时内必须灌入一次砼，避免时间过长造成堵管。
⑤灌注砼过程中，应加强测量，按封底面积每约lOm2选择一个测点，正常灌注时每5分钟测一次，接近封底砼顶面标高时，接近设计标高时，应放缓浇筑速度，每分钟测量一次，保证混凝土面尽量平整。封底砼顶面标高超封不宜大于0.05m。
⑥尚未拔球的导管，应根据封底混凝土面上升高度的测量资料，随时将导管提升至混凝土面以上一定高度，以防混凝土进入导管内，拔球时发生堵管，在拔球前必须重新确定这些导管底口离混凝土面高度。
⑦若发现导管漏水，混凝土面骤变等异常情况，应迅速上报指挥台，并迅速采取相应措施。
⑧离析的混凝土流动，造成堵管，引起质量事故，一律不准使用。
⑨灌注结束后，应将导管提离混凝土面以上2m，将拌合机、混凝土泵输送管、灌注导管及其它设备冲洗干净，以备下次使用。
（二）施工前的准备及检查工作
①清基
当钢板桩围堰插打完毕并施工完内支撑后进行挖泥取沙，一系列工作完成后就进行灌注水下封底混凝土作业，其中清基要求： 基底残存物（碎块、落水型钢等）清除干净。清基完毕后，测量基底平面标高，符合要求即可进行封底作业，对标高相差较大的需要进行吸泥或回填，直至确定实际基底与设计标高误差在+20mm之间为止，尤其要利用低潮水位时对钢板桩和钢护筒周围进行冲洗，以防止有附着泥沙，影响混凝土与钢板桩、钢护筒的粘结。
②汽车泵、搅拌车及施工船舶布置
22#墩围堰封底时，利用栈桥及支栈桥合理布置履带吊、汽车吊、汽车泵、搅拌车位置。
③导管布置及要求
围堰封底时的导管数量及在平面上的布置，应使各导管的有效灌注半径互相搭接，不留盲区，覆盖基底全范围。为确保封底效果，减少封底时的劳动强度，导管按要求一次性布置完毕。 每根导管需进行耐压试验，5分钟后无破裂、漏水及显著变形为合格。组拼前严格检查导管的焊接质量。 导管全长组节完成后，用钢尺准确丈量长度并作好标记和记录。明显弯曲部分应拆开进行调整。检查验收：不漏水，不破裂，长度符合要求，经检查合格并作出记录签认后交付使用。
④吊、升降、机械等设备
提升导管80T履带吊进行，另25t汽车吊备用。机械设备应事先检修并试运转，保证在施工期间安全正常运转，重要部件应有备品。封底之前，有关设施：如封底平台，储料设备，测量设施等，安装就位完毕，由项目部组织检查组，全面进行检查核对。项目部向参与封底的人员进行技术交底，凡参加封底的人员，均应指定带队负责人，完成分配任务。混凝土工厂开盘和停盘、导管拔球与停灌、施工中车辆移位等均应在指挥人员发出通知后再进行。
⑤检查及签证
上述每项工作完毕，均需经技术、安质等部门认真检查，确认合格后，及时办理验收签证手续，填好各类质量检查证，各类签证办好后，方可进行下一步工作。
（三）封底混凝土的有关规定及质量要求
①混凝土的供应
围堰封底混凝土由搅拌站供应，混凝土搅拌车运输、汽车泵配合浇筑。
②混凝土的质量要求：强度：封底混凝土为水下C30，水灰比应不小于0.45；坍落度： 18~22cm；水泥各项指标应符合规范要求；外加剂各项指标应符合规范要求；使用粗细骨料各项指标应符合规范要求；混凝土试验人员，除按规定进行检查工作以外，每班皆检查坍落度并抽查砂石、水泥及水的用量的情况加以记录，至少应每4~5小时记录一次；混凝土拌合物应有良好的和易性，拌合物无石碴下沉，砂浆浮起现象；混凝土初凝时间不少于12小时；混凝土拌合物从出厂到灌注应层层把好关（特别是混凝土试验人员及拌合机出料口扒混凝土的操作人员），发现离析、拌合不均、坍落度不符合要求等应立即报告负责人处理，严禁把不合格的混凝土灌入导管内；泵送混凝土的其它有关规定和要求，均要严格按照“泵送混凝土施工工艺”要求。
（四）封底故障、预防措施，应急预案
①封底故障、预防措施
导管制造质量低劣造成导管断裂。
预防措施：制造中应保证质量，组拼前应经质量检验，合格后方可使用。
导管组拼时操作不良；胶垫安装不平整或胶垫质量不良造成导管接头漏水。
预防措施：提高组拼质量组拼后应严格检查工地组拼接头的质量。
混凝土堵于导管内。
预防措施：导管不宜埋入混凝土过深且不宜使等待时间过长，导致砼初凝，时间过长应采取应急方案或改善配合比。
导管埋入部分被混凝土胶结住，致使导管不能拔动。
预防措施：选用初凝时间较长的水泥及和易性良好的配合比；导管应及时提动且埋入深度不要过深。
②应急预案
现场备足相应的泵管和弯头当混凝土泵管破裂时，需快速拆卸重新安装新泵管，防止泵管长时间裸露，使混凝土产生初凝；晚间浇注混凝土时，需保证照明；当浇注过程中出现异常现象，需及时上报，快速反应解决出现的问题。
（五）测量及资料汇总工作
水下封底混凝土灌注过程中，测量是一项重要的工作。
围堰封底时共设置若干个测点，观测混凝土上升情况，要求各测点设立编号标志。
测量采用测锤。测读平面应设在固定构件上，测尺应能直接读出混凝土面标高，避免换算。
附件及附图：
22#墩钢围堰下灰点布置图
