UPS开关机操作步骤.doc

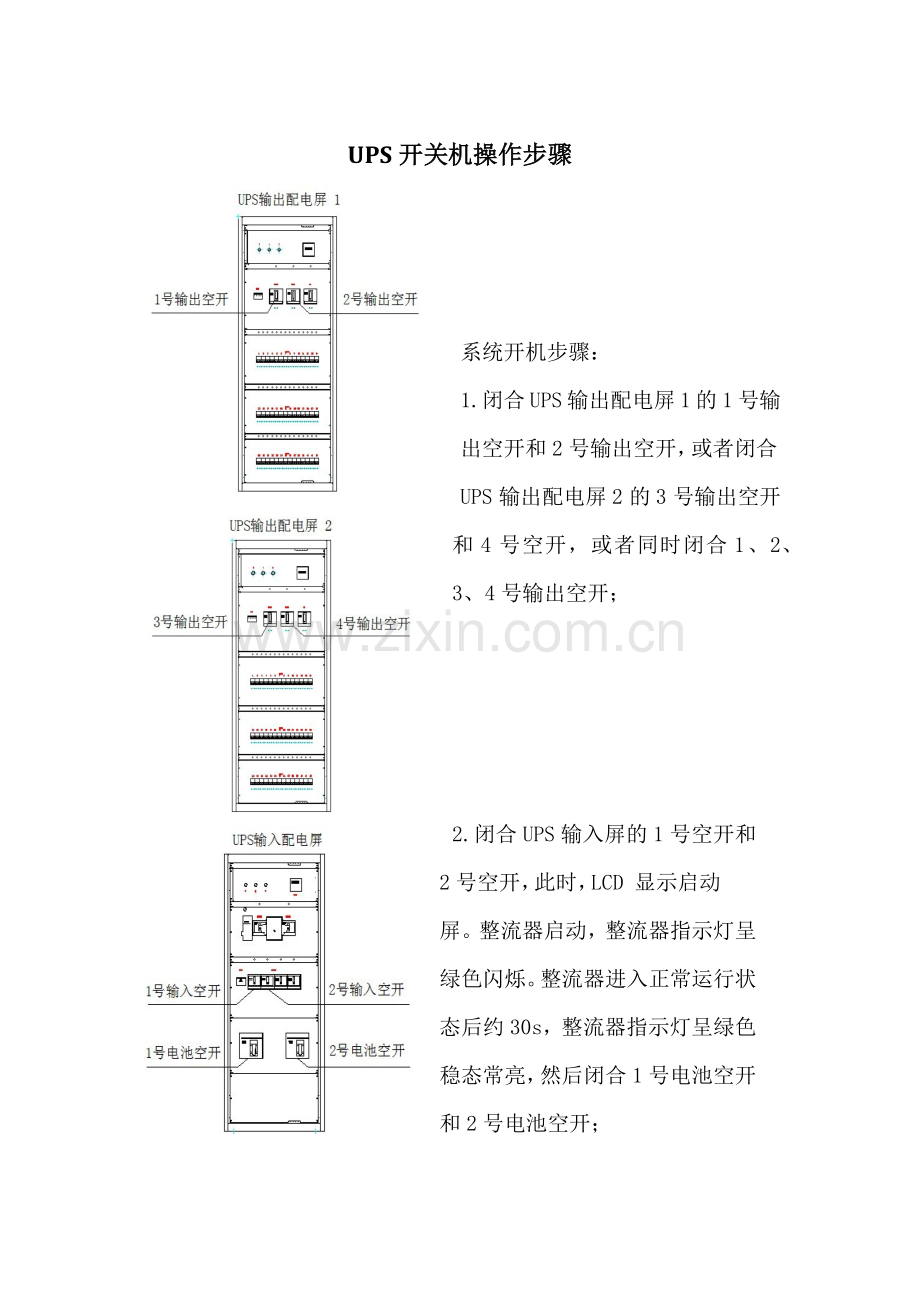

UPS开关机操作步骤 系统开机步骤：1.闭合UPS输出配电屏1的1号输出空开和2号输出空开，或者闭合UPS输出配电屏2的3号输出空开和4号空开，或者同时闭合1、2、3、4号输出空开； 2.闭合UPS输入屏的1号空开和 2号空开，此时，LCD 显示启动 屏。整流器启动，整流器指示灯呈绿色闪烁。整流器进入正常运行状态后约30s，整流器指示灯呈绿色稳态常亮，然后闭合1号电池空开和2号电池空开；3.按下INVERTER ON(逆变启动键) 控制键2s。逆变器启动，逆变器指示灯绿色闪烁。逆变器运行正常后，UPS 从旁路供电状态切换到逆变器供电状态，旁路指示灯灭，逆变器和负载指示灯亮。UPS开机完成。 系统关机步骤：UPS只关逆变器操作步骤：按下操作控制显示面板右侧的INVERTER OFF 键至少2s。逆变器指示灯灭，状态指示灯（6）呈黄色显示，峰鸣器告警，负载切换到静态旁路，逆变器关闭。按 SILENCE ON/OFF 开关可进行告警消音，但LCD 的告警信息显示仍然存在，直到告警状态消除。UPS 完全关机操作步骤（停止对负载供电）1执行UPS只关逆变器的操作步骤；2. 断开UPS输入配电屏中的1号电池空开和2号电池空开3.断开UPS输入配电屏中的1号输入空开和2号输入空开此时UPS不再对负载供电，关机完成。紧急停机操作步骤紧急停机（EPO）开关用于在紧急情况下（如火灾，水灾等）关闭UPS。在紧急情况下，按下EPO（紧急关机键）2s，系统将关闭整流器、逆变器，并迅速切断负载供电（包括逆变和旁路输出），且电池停止充电或放电。如 UPS 仍有市电输入，则UPS 控制电路仍带电，但UPS 输出已关闭。如需彻底切断UPS 的市电电源和直流电源，应断开UPS 输入配电屏中的1号输入空开和2号输入空开及1号电池空开和2号电池空开。UPS 复位步骤当使用了 EPO（紧急停机）或逆变器过温、过载关机、电池过压、切换次数过多（BYP：XFER COUNT BLOCK）等原因导致UPS 关机后，根据显示屏上提示的告警信息采取措施清除故障后，使用以下UPS 复位步骤使UPS 恢复正常工作状态。用户确认故障已清除后，执行以下步骤：1按FAULT CLEAR （故障清除）键使系统退出紧急关机状态。2按住操作控制面板右侧的INVERTER ON （逆变启动）键超过2s。
