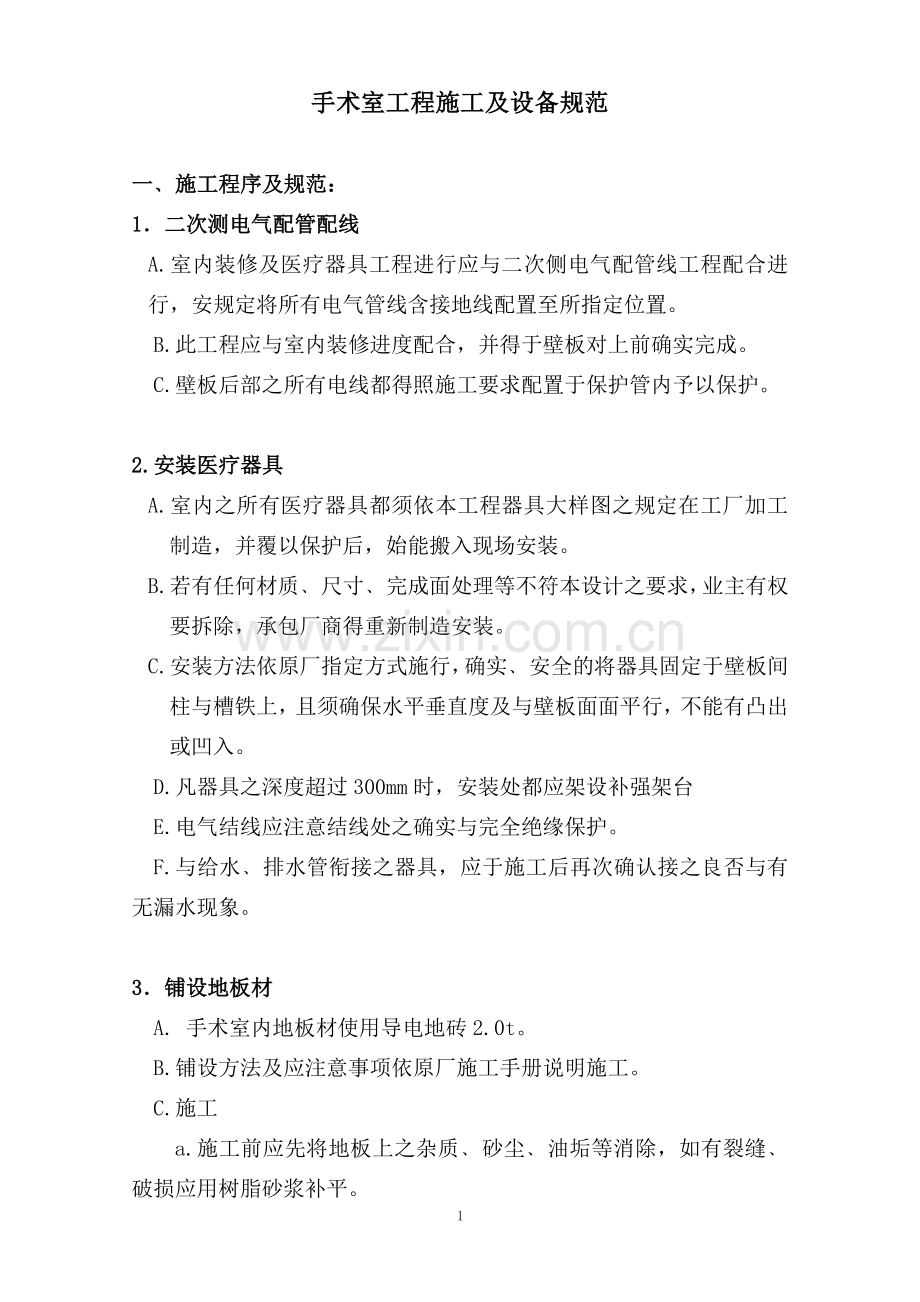

1 手术室工程施工及设备规范手术室工程施工及设备规范 一施工程序及规范：一施工程序及规范：1 1二次测电气配管配线二次测电气配管配线 A.室内装修及医疗器具工程进行应与二次侧电气配管线工程配合进行，安规定将所有电气管线含接地线配置至所指定位置。B.此工程应与室内装修进度配合，并得于壁板对上前确实完成。C.壁板后部之所有电线都得照施工要求配置于保护管内予以保护。2.2.安装医疗器具安装医疗器具 A.室内之所有医疗器具都须依本工程器具大样图之规定在工厂加工制造，并覆以保护后，始能搬入现场安装。B.若有任何材质尺寸完成面处理等不符本设计之要求，业主有权要拆除，承包厂商得重新制造安装。C.安装方法依原厂指定方式施行，确实安全的将器具固定于壁板间柱与槽铁上，且须确保水平垂直度及与壁板面面平行，不能有凸出或凹入。D.凡器具之深度超过 300mm 时，安装处都应架设补强架台 E.电气结线应注意结线处之确实与完全绝缘保护。F.与给水排水管衔接之器具，应于施工后再次确认接之良否与有无漏水现象。3 3铺设地板材铺设地板材 A.手术室内地板材使用导电地砖 2.0t。B.铺设方法及应注意事项依原厂施工手册说明施工。C.施工 a.施工前应先将地板上之杂质砂尘油垢等消除，如有裂缝破损应用树脂砂浆补平。2 c.地板应先干燥至含水率不超过 2.5%，温度不低于 15才施工放样切齐之地板须先设定铜片之位置及接地线位置，约 40m2用一条接地线，接地线应用 8mm 接地线（电阻 3 以下）焊接于楼地板钢筋或巳接通之接地端子上。c.胶黏剂均匀平刷地砖背面，未干仍有黏性时即可胶合。d.测试：I 导电地坪之容许漏电电阻为 10000-1000000海天科技(上海罗德广州分公司)，以电阻器测试（可发电 500V）。每间手术房至少测试 5 点以上，其平均值须大于 10000。测试方法及标准依据 NFPA N099.(56A)或 DIN 51953 之规定。e.可用中性清洁剂刷洗,平时以湿拖把清洁,严禁打烂坏导电层。4.4.安装门具安装门具 A.自动门门扇之材质都为不锈钢(SUS-304 1.5t)毛丝面处理。B.装设自动门门机时，应注意不伤到所有已完成部份。C.自动门都要求开闭顺利、平滑、无共动。D.自动门都要装设橡胶 PACKING，以减少开闭时之金属音。5 5填缝填缝 A.再次确认所有工程确实完成后，将所有保护胶布拆除。B.填缝处先以干净布块拭净后，以防霉硅立康填缝。C.所有填缝处都应平均尽一，不能有凸出或凹入状。二、开刀房工程设备规范二、开刀房工程设备规范 1.SH 1.SH 看片箱看片箱(三联式三联式)A.面框 不锈钢制(内外框)t=1.0mm B.面板 清玻璃 t=3.0 C.内板 压克力板 t=2.0 3 D.箱体 冷轧延压钢板 SPCC t=0.8 E.日光灯 15W F.安定器 专用安定器 G.开关 安键开关 H.压 X 光片棒 SUS 304 直径 8mm长 41mm I.双面框设计,可轻易拆卸面板玻璃换修灯管。2.K1 2.K1 器械框器械框 A框体 冷轧延压不锈钢板 SUS-304 t=1.5mm 发纹处理（#100），4 个角落另加 L 型 SUS 304 1.5t，不锈钢板补强。B门框(一体成型大圆弧 20mmR 无接缝内框，避震塑料框)冷轧延压不锈钢板 SUS-304 t=1.0mm 发纹处理（#100）C玻璃窗 透明玻璃 t=3.0mm D.手把 冷轧延压不锈钢 SUS-304 E.蝴蝶绞镉 冷轧延压不锈钢板 SUS-304 F.棚板承座 冷轧延压不锈钢板 t=1.0mm(外套橡胶披覆)G.棚板 透明玻璃 t=8.0mm(磨平滑边)E.附抽拉板 冷轧延压不锈钢 SUS-304 3.K23.K2 药品柜药品柜 A.框体 冷轧延压不锈钢板 SUS-304 t=1.5mm 发纹处理(#100),4 个角落另加 L 型 SUS 304 1.5t,不锈钢板补强 B.门框(一体成型大圆弧 20mmR 无接缝内柜,软性塑料压条)冷轧延压不锈钢 SUS-304 t=1.0mm 发纹 4 处理(#100)C玻璃窗 透明玻璃 t=3.0mm D.抽屉 冷轧延压不锈钢 SUS-304 t=0.8mm 发纹处理(#100)8 组 E.蝴蝶绞 冷轧延压不锈钢板 SUS-304 F.棚板承座 冷轧延压不锈钢板 t=1.0mm(外套橡胶披覆)G.棚板 透明玻璃 t=8.0mm(磨平滑边)E.附抽拉板 冷轧延压不锈钢 SUS-304 4.K34.K3 收纳柜收纳柜 A.框体 冷轧延压不锈钢板 SUS-304 t=1.5mm 发纹处理（#100），4 个角落另加 L 型 SUS 304 1.5t，不锈钢板补强。B.门框(一体成型大圆弧 20mmR 无接缝内框，避震塑料框)冷轧延压不锈钢板 SUS-304 t=1.0mm 发纹处理（#100）C.玻璃窗 透明玻璃 t=3.0mm D.手把 冷轧延压不锈钢 SUS-304 E.蝴蝶绞链 冷轧延压不锈钢板 SUS-304 F.棚板承座 冷轧延压不锈钢板 t=1.0mm(外套橡胶披覆)G.棚板 透明玻璃 t=8.0mm(磨平滑边)E.附抽拉板 冷轧延压不锈钢 SUS-304 5.DP5.DP 操作控制箱操作控制箱 A.前面框 冷轧延压不锈钢板 SUS-304 t=1.5mm 内侧研磨光面(#100)B.面板 冷轧延压不锈钢板 SUS-304 t=1.0mm 发纹处理(#100)C.埋入盒 冷轧延压不锈钢板 SUS-304 t=1.0mm 发纹处 5 理(#100)D.纪录台面框 冷轧延压不锈钢板 SUS-304 t=1.0mm 发纹处理(#100)E.纪录台底板 冷轧延压不锈钢板 SUS-304 t=1.0mm 光面处理(#100)F.日 光 灯 10W(微动开关控制)G.埋入式手把 H.台板固定扣 冷轧延压不锈钢板 SUS-304 I.台板伸展臂 气压缓降式(日制进口品)J.记录台门扇 冷轧延压不锈钢板 SUS-304 t=1.0mm 发纹处理(#100)K.内部可装设麻醉开刀定时器操作安键电源开关无影灯操作安键空调温器对讲机电话等。6 6DPDP 计算机（非本工程计算机（非本工程）A框体 冷轧延压不锈钢板 SUS-304 t=1.5mm 发纹处理（#100），4 个角落另加 L 型 SUS 304 1.5t，不锈钢板补强 B.门框(一体成型大圆弧 20mmR 无接缝内框，避震塑料框)冷轧延压不锈钢板 SUS-304 t=1.0mm 发纹处理（#100）C.玻璃窗 透明玻璃 t=3.0mm D抽屉 冷轧延压不锈钢板 SUS-304 t=0.8mm 发纹处理（#100）组 E.蝴蝶绞链 冷轧延压不锈钢板 SUS-304 F.棚板承座 冷轧延压不锈钢板 t=1.0mm(外套橡胶披覆)G.棚板 透明玻璃 t=8.0mm(磨平滑边)附抽拉板 冷轧延压不锈钢板 SUS-304 附不锈钢面板 双联插座 7.CM7.CM 电源插座附不锈钢面板电源插座附不锈钢面板 6 A.框体 冷轧延压钢板 SPCC t=1.0mm 防锈处理 B.面板 冷轧延压不锈钢板 SUS-304 t=1.0mm 发纹处理(（#100）C.插座 双联 AC 110V 15A4 双联 AC 220V 15A1 不锈钢发纹处理。8 8ISOISO 隔离漏电断路器，隔离漏电断路器，5KVA5KVA（非本工程）（非本工程）A隔离变压器 AC 220V/110V 5KVA B漏电断路器：a.AC 110V/30A b.AC 110V/15A A.设置于操作控制箱内。D不锈钢面板，厚 1.5mm,附固定锁 9 9OTOT 麻醉及开刀定时器麻醉及开刀定时器 A麻醉定时器 电子式数显示。00:00:0023:59,字规 3856 B.手术定时器 电子式数显示。00:00:0023:59,字规 3856 C时钟 石英振动式，长短针指示现在时刻 D.安键式控制开关 1010IVIV 点滴吊架轨道点滴吊架轨道 A.点滴吊架 1 组:铝质伸缩式拉杆可挂 5 瓶式,吊架长度可任意调整型,防锈处理分为外管内管二部分,可做升降调整。(1)外管：铝合金材质粉体烤漆。(2)内管：不生锈镀铬钢管材质。A.点滴吊架伸缩控制握把及四支相互垂直且可向上回收支吊环，可随着握把之操作同时升降，且须为不生锈不锈钢 SUS-304 材 7 质。B.滑轨为铝合金材质（Aluminum Alumite），防锈处理，长度为1.8M,共 2 支。1111L L 无尘室照明灯具无尘室照明灯具 A.埋入盒：长 1255mm宽 300mm 纯白色烤漆涂装。B.面 板：a.面板框：长 1293mm宽 338mm 纯白色烤漆涂装。b.透明板：强化玻璃 C.照 明：a.瞬间电子启动式 b.免启动器型 c功率因子：98%以上、d40W 日光灯管三支 1212UVUV 紫外线杀菌灯紫外线杀菌灯 A.框体及外框：SUS 304 1.0t 不锈钢发纹处理。B.反射板：SUS 304 1.0t 镜面处理。C.密闭垫：四周使用硅胶 D.灯管及座：30W，紫外线杀菌灯管 E.电源线入口：以垫圈保护。F.电子安定器：瞬间启动，2 灯共享型。1313HEPAHEPA 空调出风口空调出风口 A.框体：SPCC 防锈处理，1.0t，吊具全。B.面板：不锈钢制冲网孔出风面板。C.滤网：a.HEPA 捕集效率大于 99.97%(0.3m)b.壳体:阳极处理铝框。8 d.保护网：双面式阳极处理铝保护网。e.连续使用温度:80 以下。f.最高湿度：100%RH 以下。1414RGRG 空调回风口空调回风口 A.不锈钢百叶面板。B.附滤网。1616刷手台（二人用）刷手台（二人用）(一)本体尺寸：W1600H1300D650mm(二)水槽本体：SUS-304 1.5mm 抛光面处理,落水位置具斜边构造,以避免刷手进产生溅水现象,全倾斜水槽结构,以利迅速排水。(三)框体及台身：SUS-304 1.5mm 发纹丝面处理。(四)门板：SUS-304 1.0mm 发纹丝面处理。(五)背板：SUS-304 1.2mm 发纹丝面处理。(六)刷手盒架：SUS-304 0.8mm 活动式自动给水刷，为确保盒架清洁度，必须可以用高压消毒锅做减菌消毒，气压非接触性给手刷装置，消毒完成后关闭，避免手刷污染（附玻璃窥视窗）(七)自动给药液装置（超净音药液型）(八)刷手消毒药液给药：鹅劲龙头式(九)定温控制器：冷热水自动调温，可依所需之温度自行调节。(十)出水龙头：1.符合 CNS 省水标章认证通过，检附证明文件。2.不须水温混合器，即可由水龙头内藏电磁开关自动调整温之设定出水温度。3.水龙头本体上另设单旋钮手动调整出水温度。4.水龙头出水口铜质制品，内藏不锈钢滤网，可无段变换出水成 9 莲蓬喷洒及气泡式出水，头部可简易拆卸药液消毒。5.流水量：0.5-2.75GPM 6.重量:5-9 磅 7.定温控制器:冷热水自动调温,可依所需之温度自行调节。（十一）给水方式：光电式开关，红外线感控，可边续 ON-OFF 控制,完全无接触式控制,以避免刷手时操作上之污染。(十二)电热交换器：本体尺寸 320230150mm，1220V 60HZ 6.6KW 多段温控功能,水压控制开关,龙头一开自动断电源系统附漏断路器维护使用之安全(十三)净水二次侧设备:1.5m 10长 预过滤器 2.UV 杀菌装置,10W,防止本系统于使用时产生逆感染而影响全系统,8GPM。（十四）排水口：提龙式落水孔永不阻塞 SUS-304 材质（十五）操作条件：1.电源：1110V 15A 附接地 FL+300mm 2.给 水：15A.FL+50阀 止 及 衔 接,压 力 需 求1.2KG/Cm2-4.0KG/Cm2 3.给 热 水:15A.FL+50阀 止 及 衔 接,压 力 需 求1.2KG/Cm2-4.0KG/Cm2 4.排水:40A 衔接 17.17.刷手台刷手台(三人用三人用)（非本工程）（非本工程）(一)本体尺寸:W2400H1300D650mm(二)水槽本体:SUS-304 1.5mm 抛光面处理,落水位置具斜边构造,以避免刷手时产生溅水现象,全倾斜水槽结构,以利迅速排水。(三)框体及台身：SUS-304 1.5mm 发纹丝面处理。(四)门板：SUS-304 1.0mm 发纹丝面处理。10(五)背板：SUS-304 1.2mm 发纹丝面处理。(六)刷手盒架：SUS-304 0.8mm 活动式自动给水刷，为确保盒架清洁度，必须可以用高压消毒锅做减菌消毒，气压非接触性给手刷装置，消毒完成后关闭，避免手刷污染（附玻璃窥视窗）(七)自动给药液装置(超净音药液泵浦,连续给药液型)(八)刷手消毒药液给药:鹅颈龙头式(九)定温控制器:冷热水自动调温,可依所需之温度自行调节(十)出水龙头:1.欧洲 CE MARK 认证通过。2.符合 CNS 省水标章认证通过，检附证明文件。3.不须水温混合器，即可由水龙头内藏电磁开关自动式调整恒温之设定出水温度。4.停电时亦可由附设干电池自动调整恒温之设定出水温度。5.水龙头本体上另设单旋钮手动调整出水温度。6.水龙头出水口铜质制品，内藏不锈钢滤网，可无段变换出水成莲蓬喷洒及气泡式出水，头部可简易拆卸药液消毒。7.流水量：0.5-2.75GPM 8.重量：5-9 磅 9.定温控制器：冷热水自动调温，可依所需之温度自行调节。（十一）给水方式：光电式开关，红外线感控，可连续 ON-OFF 控制，完全无接触式控制，以避免刷手时操作上之污染（十二）电热交换器：本体尺寸 320230150mm,1 220V 60HZ 6.6KW 多段温控功能,水压控制开关,龙头一开自动断电,以电源系统附漏电断路器维护使用之安全(十三)净水二次侧设备:1.5m 10长 预过滤器 11 2.UV 杀菌装置,10W,防止本系统于使用时产生逆感染而影响全系统,8GPM。(十四)排水口:提龙式落水孔永不阻塞 SUS-304 材质(十五)操作条件:1.电源:1 110V 15A 附接地 FL+300mm 2.给水:15A.FL+50 阀止及衔接,压力需求 1.2KG/Cm24.0KG/Cm2 3.给热水：15A.FL+50 开止及衔接,压力需求 1.2KG/Cm24.0KG/Cm2 4.排水:40A 衔接 18.AD18.AD 自动门自动门 A.三方框 a.表面材 冷轧延压不锈钢板 SUS-304 t=1.5mm 发纹处理(#100)b.补强材 92351.0mm C 型槽铁对焊 B.门扇 SUS-304 t=1.5mm 发纹处理(#100)含铅门扇 内加 3.0mmPb 铅板,2.7mm 铅当量玻璃(30cm40cm)。（非本工程范围）C.门框 冷轧延压不锈钢板 SUS-304 t=1.5mm 发纹处理(#100)D.附防夹人电眼。E.由外入内由红外线足控开关控制,由内出外由超音波感应控制。
