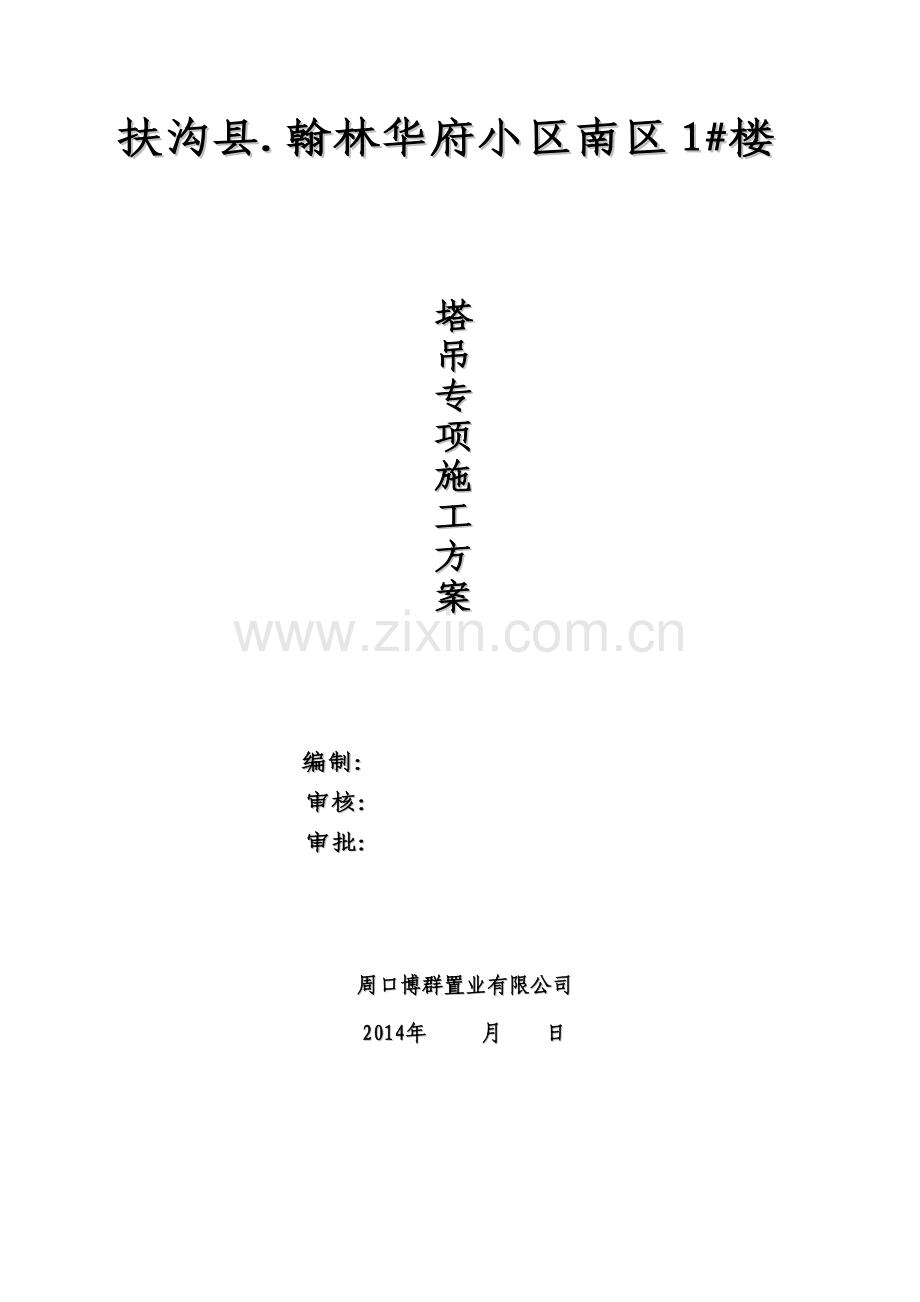

扶沟县.翰林华府小区南区1#楼

塔
吊
专
项
施
工
方
案　　　　　　

编制：
　　　　　　　　审核：
　　　　　　　　审批：

周口博群置业有限公司
2014年 月 日

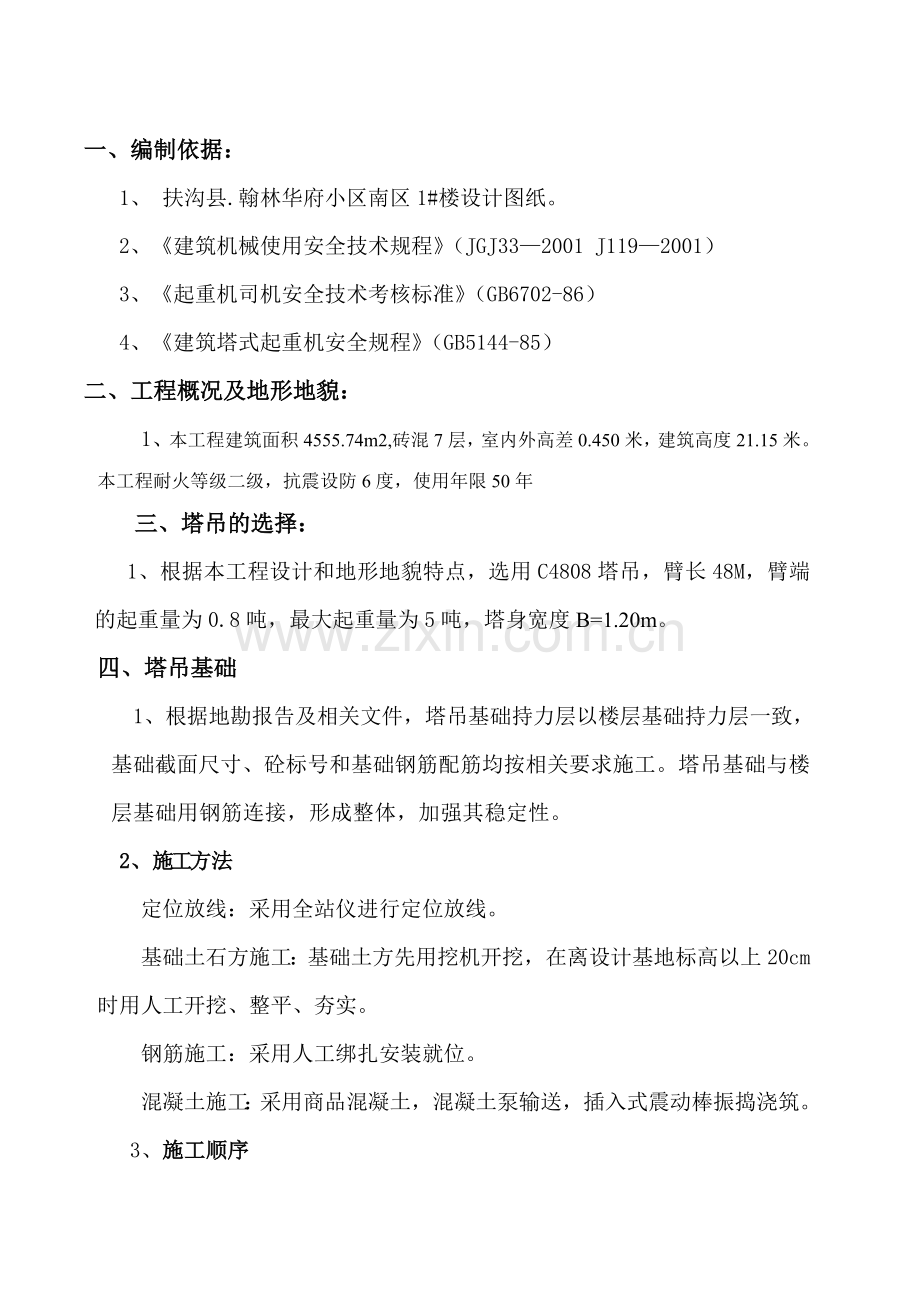

一、编制依据：
1、 扶沟县.翰林华府小区南区1#楼设计图纸。
2、《建筑机械使用安全技术规程》（JGJ33—2001 J119—2001）
3、《起重机司机安全技术考核标准》（GB6702-86）
4、《建筑塔式起重机安全规程》（GB5144-85）
二、工程概况及地形地貌：
1、本工程建筑面积4555.74m2,砖混7层，室内外高差0.450米，建筑高度21.15米。本工程耐火等级二级，抗震设防6度，使用年限50年
三、塔吊的选择：
1、根据本工程设计和地形地貌特点，选用C4808塔吊，臂长48M，臂端的起重量为0.8吨，最大起重量为5吨，塔身宽度B=1.20m。
四、塔吊基础
1、根据地勘报告及相关文件，塔吊基础持力层以楼层基础持力层一致，基础截面尺寸、砼标号和基础钢筋配筋均按相关要求施工。塔吊基础与楼层基础用钢筋连接，形成整体，加强其稳定性。
2、施工方法
定位放线：采用全站仪进行定位放线。
基础土石方施工：基础土方先用挖机开挖，在离设计基地标高以上20cm时用人工开挖、整平、夯实。
钢筋施工：采用人工绑扎安装就位。
混凝土施工：采用商品混凝土，混凝土泵输送，插入式震动棒振捣浇筑。
3、施工顺序
定位放线→基础土石方开挖→摊座捡底→垫层施工→预埋螺栓放线→地板筋绑扎→钢筋固定架焊接就位→面层筋绑扎→预埋螺栓及塔吊底盘安装→预埋螺栓固定及丝口保护→拉结筋安装→验收→混凝土浇筑→养护→塔吊安装。
五、塔机安装步骤：
1、校正底架水平，其倾斜角度不大于1‰，紧固底架螺栓。
　 2、安装基础节及一节标准节。
　 3、将爬升套装在塔节外（注意将套架有油缸一面对准塔节有踏步一面）。
　 4、安装回转支承机构（注意装好开口销）。
　 5、吊装塔帽。
　 6、装司机室，接好电源。
　 7、安装平衡臂，并装上两块尾配重。
　 8、吊装起重臂（在地面上拼好后整体吊装）。
　 9、吊装平衡块。
　 10、穿绕钢丝绳。
　 11、检查机械连接开口销及螺栓拧紧度及电器和液压部分无误后开始塔机顶升加节作业。
　 12、顶升时必须注意塔机前后平衡，爬升套升空后严禁塔机回转动作。
　 13、顶升作业结束后，调塔机起重限位、升高限位、小车变幅限位、力矩限位等，符合要求后重复第11条检查一遍。
　 14、焊接接地装置。
　 15、交付验收。
六、塔吊的顶升作业：
　　1、先将要用的几个标准节吊至塔身引入的方向，一个个依次排列好，然后将大臂旋转至引进横梁的正上方，打开回转制动开关，使回转处于制动状态。
　　2、调整好爬升架导轮与塔身之间的间隙，以2～3mm为宜，放松电缆的长度，使之略大于总的爬升高度，用吊钩吊起一个标准节，放到引进横梁的小车上，移动小车的位置，使塔吊的上部重心落在顶升油缸上的铰点位置上，然后卸下支座与塔身连接的4个高强度螺栓，并检查爬爪是否影响爬升。
　　3、将顶升横梁挂在塔身踏步上，开动液压系统，活塞杆全部伸出后，稍缩活塞杆，使爬爪搁在塔身的踏步上，接着缩回全部活塞杆，重新使顶升横梁挂在塔身的上一级踏步上，再次伸出全部活塞杆，此时塔身上方刚好出现能装一节标准节的空间。
　　4、拉动引进小车，把标准节引到塔身的正上方，对准标准节的螺栓联接孔，缩回活塞杆至上、下标准节接触时，用高强度螺栓把上下标准节联结起来，调整油缸的伸缩长度，用高强螺栓将上下支座与塔身联结起来。
　　5、以上为一次顶升加节过程，连续加节时，重复以上过程，在安装完三个标准节后，安装下部四根斜撑，并调整使至均匀受力，这样塔机才能吊重作业。
七、顶升加节过程中的注意事项：
　　1、自顶升横梁挂在塔身的踏步上到油缸的活塞杆全部伸出，套架上的爬爪搁在踏步上这段过程中，必须认真观察套架相对顶升横梁和塔身的运动情况，有异常情况立即停止顶升。
　　2、自准备加节，拆除下支座与塔身相连的高强螺栓，至加节完毕，联结好下支座与塔身之间的高强螺栓，在这一过程中严禁起重臂回转或作业。
　　3、连续加节每加一个标准节后，用塔吊自身起吊下一个标准节之前，塔机下支座与塔身之间的高强度螺栓应连接上，但可不拧紧。
　　4、所加标准节有踏步的一面必须对准。
　　5、塔机加节完毕，应使套架上所有导轮压紧塔身主弦杆外表面，并检查塔身标准节之间各接头的高强螺栓拧紧情况。
　　6）、在进行顶升作业过程中，必须有专人指挥，专人照管电源，专人操作爬升机构，专人紧固螺栓，非有关操作人员，不得登上爬升架的操作平台，更不可擅自启动泵阀开关和其它电气设备。
　　7、顶升作业须在白天进行，若遇特殊情况，需在夜间作业时，必须有充足的照明设备。
　　8、只许在风速低于13m/s时进行顶升作业，如在顶升过程中突然遇到风力加大，必须停止顶升作业，紧固各连接螺栓，使上下塔身联结成一体。
　　9、顶升前必须放松电缆，使电缆放松长度略大于总的爬升高度并做好电缆的坚固工作。
　　10、在顶升过程中，因把回转机构紧紧刹住，严禁回转及其它作业。如发现故障，必须立即停车检查，为查明原因，未将故障排除，不得进行爬升作业。
八、调试标准：
　　1、待升塔完毕后，调试好塔机小车限位、吊钩高度限位、力矩限位、超重限位、回转限位，保证各限位装置灵敏，具体由电工负责调试。
　　2、必须按塔吊性能表中的重量进行重量限位及力矩限位调试，在两线制时，根部最大起重量为6T，50米处起重量为1.3T。各限位开关调好后，必须动作灵敏，试用三次，每次必须合格，连接好接地线，接地电阻不大于4Ω。
九、塔吊的维护与保养：
　　1、机械的制动器应经常进行检查和调整制动瓦和制动轮的间隙，以保证制动的灵活可靠，其间隙在0.5～1.0mm之间，在摩擦面上不应有污物存在，遇有异物即用汽油洗净。
　　2、减速箱、变速箱、外啮合齿轮等部分的润滑按照润滑指标进行添加或更换。
　　3、要注意检查各部位的钢丝绳有无断股现象和松股现象，如超过有关规定，必须立即更换。
　　4、经常检查各部位的联结情况，如有松动应予以拧紧，塔身连结螺栓应在塔身受压时检查松紧度，所有连接销轴必须带有开口销，并需张开。
　 5、安装、拆卸和调整回转机械时，要注意保证回转机械与减速器的中心线与回转大齿圈的中心线平行，回转小齿轮与大齿圈的啮合面不小于70％，啮合间隙要合适。
　　6、在运输中尽量设法防止构件变形及碰撞损坏，必须定期检修和保养，经常检查结构联结螺栓、焊缝以及构件是否损坏、变形和松动。
十、塔吊拆卸：
　　1、工地使用完毕后，必须由公司派专人拆除。
　　2、塔吊的塔身下降作业：
　　 (1)、调整爬升架导轮与塔身立柱的间隙为2－3mm为宜，移动小车位置，使塔吊上部重心落在顶升油缸的铰点位置，然后卸下支座与塔身连接的高强度螺栓，并检查爬爪是否影响塔吊的下降作业。
　　(2)、开动液压系统，将活塞杆全部伸出，将顶升横梁挂在塔身的下一级踏步上，卸下塔身与塔身的连接螺栓，稍升活塞杆，使上下支座与塔身脱离，推出标准节至引进横梁顶端，接着缩回全部活塞杆，使爬升搁在塔身的踏步上，然后再伸出全部活塞杆，重新将顶升横梁挂在塔身的上一级踏步上，缩回全部活塞杆，使上下支座与塔身连接，并插上高强螺栓。
　　(3)、以上为一次塔身下降过程，连续下降塔身时，重复以上过程。
　　(4)、拆除时，必须设专人现场安全监护，严禁操作场地内人流通行。
　　(5)、当塔机降至地面（基本高度）时，用汽车吊辅助拆除，步骤如下：
　　配重吊离平衡臂→拆除起重臂（整体）至地面→吊离最后一块配重→拆除平衡臂→塔帽拆除→上下支座拆除（包括拆除电源的司机室）→爬升套、斜撑杆拆除→最后拆除三节标准节。
　　(6)、 注意事项同顶升加节过程。
十一、塔吊的操作使用：
　　1、塔吊的操作人员必须经过训练，持证上岗。了解机械的构造和使用方法。必须熟知机械的保养和安全操作规程，非安装维护人员未经许可不得攀登塔机。
　　2、塔机的正常工作气温为-20～+40℃，风速低于20m/s。
　　3、在夜间施工时，除塔机本身备有照明外，施工现场应备有充足的照明设备。
　　4、在司机室内禁止存放润滑油、油纱及其它易燃易爆物品，冬季用电炉取暖时更要注意防火，原则上不许使用。
　　5、塔机必须定机定人，专人负责，非机组人员不得进入司机室擅自进行操作。处理电气故障时，须有维修人员2人以上。
　　6、司机操作必须严格按“十不吊”规则执行。
十二、塔吊的沉降、垂直度测定及偏差校正：
　　1、塔吊基础沉降观测半月一次。垂直度在塔吊自由高度时半月一次测定。
　　2、 在塔机出现沉降，垂直度偏差超过规定范围时，必须进行偏差校正。在最低节与塔吊基脚螺栓加垫钢片校正。校正过程中用高吨位千斤顶顶起塔身，顶塔身之前，塔身用大缆绳四面揽紧，在确保安全的前提下才能起顶塔身。
十三、安全技术措施：
1、落实气象情况，风力在4级以上，雨雪天气，严禁升塔，风力6级以上时严禁塔吊作业。
2、安装开始前作一次全面的安装安全技术交底。将作业全过程及每个细节向全体装作业人员交底清楚。
　　3、进入施工现场必须戴好安全帽，扣好帽带，作业人员严禁穿拖鞋、硬底鞋及酒后和疲劳时作业，高空作业必须戴好安全带，要有可靠的安全防护措施方可施工。
4、塔吊安装和拆卸过程中在安全距离处必须设置警戒线，派专职安全管理人员现场监督管理。
5、顶升时必须由专人开动油泵，顶升作业时严禁塔机回转动作，加标准节时严禁人员爬出栏杆外或站在标准节上。
6、施工电气线路应有足够的保护装置和绝缘措施，线路严禁乱拉乱拖，一旦发生故障，不得擅自维护。
7、钢丝绳在使用过程中应经常检查，发现腐蚀或断丝达钢丝绳直径的10﹪时必须更换。桩机各传动部位应正常工作，控制润滑油油位，机械安全防护装置必须保持齐全有效。
8、夜间作业必须由充足的照明。
9、机械设备逐级保护，做到一机一闸一保护。
10、班组人员应各司其职，密切配合，专业部份无关人员不得进行操作，严格执行安全生产操作规程。
11、施工现场配备专职安全人员，操作过程中随时注意周围的动向和施工情况，发现违章操作和指挥的，应立即制止，发现有较大问题的，立即停止及时汇报，处理完毕后再作业。
12、加强对职工的安全思想教育，使每一个职工有较强的安全意识，避免事故的发生，把事故隐患消灭在萌芽状态。
13、要使全体职工树立“安全第一、预防为主”和“生产必须安全、安全为了生产”的意识。采取有效措施，严格按照操作规程和施工规范进行有效的施工，严禁违章作业，提倡文明施工，安全施工。
