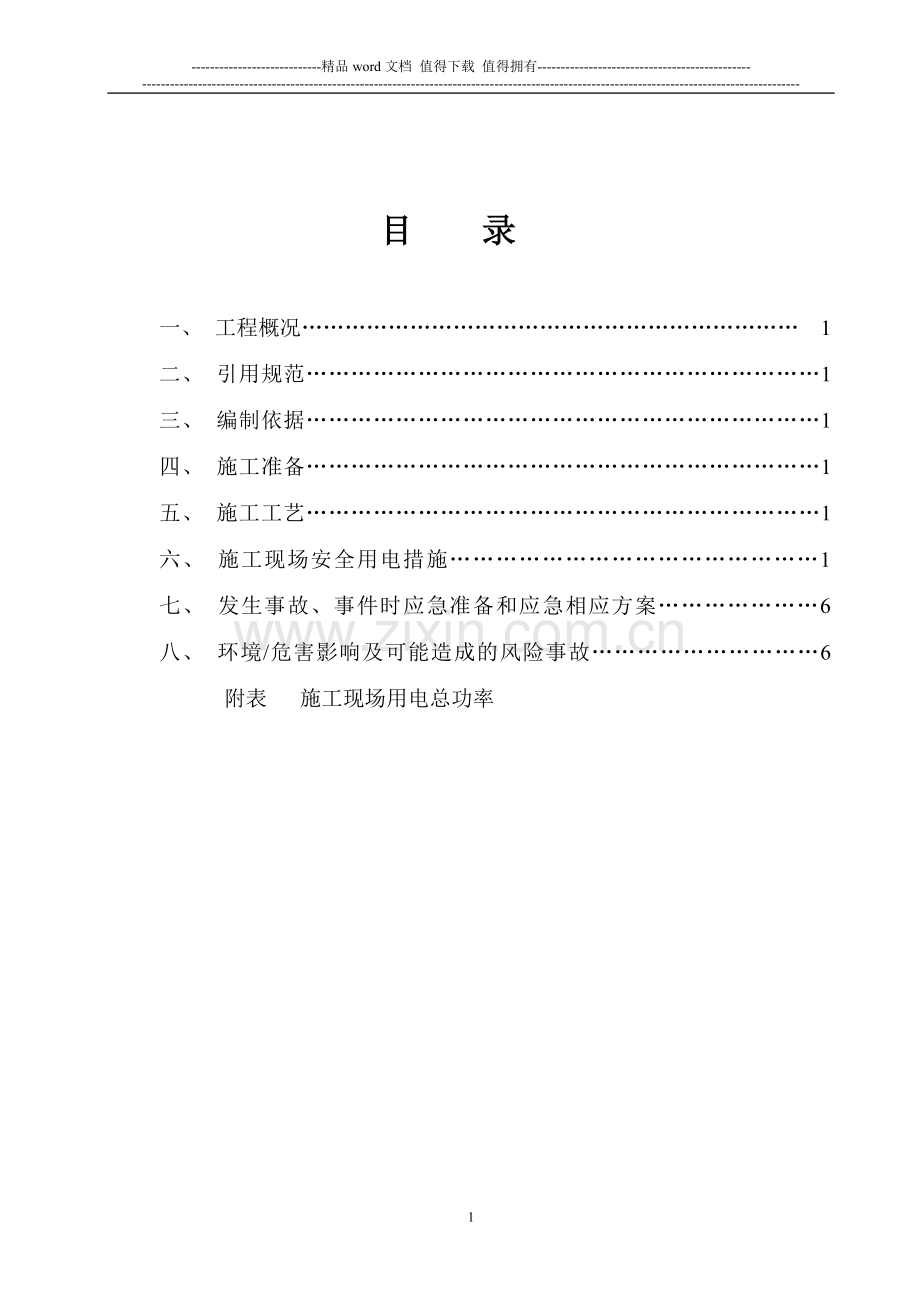

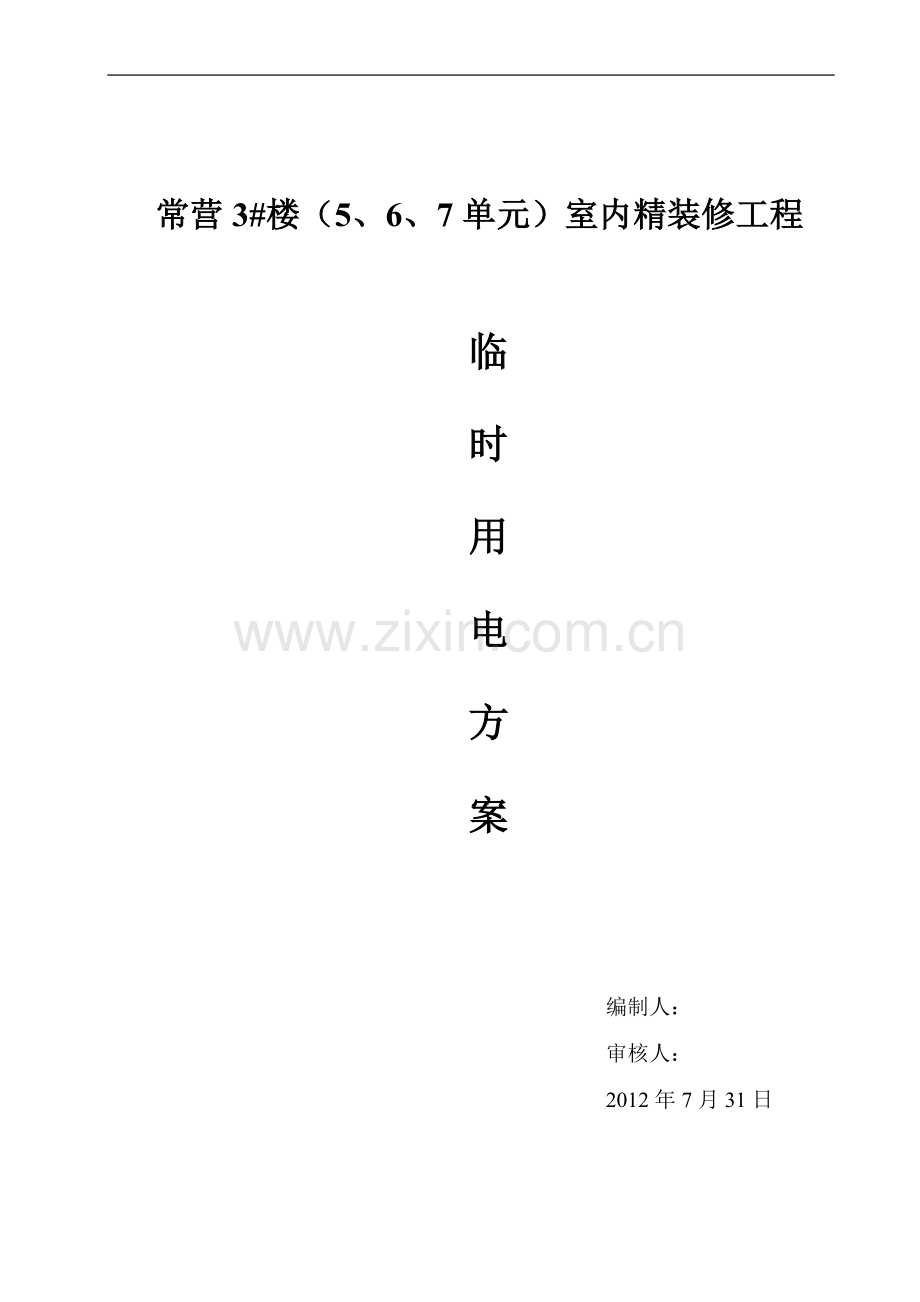

-精品word文档 值得下载 值得拥有- 常营3#楼（5、6、7单元）室内精装修工程临时用电方案编制人：审核人：2012年7月31日目录一、 工程概况 1二、 引用规范1三、 编制依据1四、 施工准备1五、 施工工艺1六、 施工现场安全用电措施1七、 发生事故、事件时应急准备和应急相应方案6八、 环境/危害影响及可能造成的风险事故6附表 施工现场用电总功率一、工程概况：1、项目地点：北京市朝阳区常营乡，东邻辛庄路、西邻建材院中路、北邻朝阳北路、南临常营中街。2、项目名称：北京市朝阳区常营居住区三期A-001-A-005地块项目住宅西3#楼室内精装工程3、施工范围：西3#楼（西侧数）5-7单元室内及公共电梯厅精装修工程。二、引用规范施工现场临时用电安全技术规范（JGJ462005）建筑工程施工现场供电安全规范（GB50194-93）三、编制依据1、根据在建工程确定的施工组织设计、施工进度安排临时用电情况来确定机械设备的数量、位置和配电层次及导线敷设等。2、城乡建筑电气设计施工手册3、项目法施工管理手册四、施工准备1、总包方供电系统的保护形式为TN-S系统，确定如何布线，确定链路走向。2、准备施工必要的材料，如配电箱、电缆、各种小型工具等。3、做好施工作业人员的准备工作，做到随叫随到。操作人员必须持证上岗。五、施工工艺1、配合安全文明施工，各配电箱的安装要整齐端正。2、从总配电柜开始，配电严格按三相五线制（TN-S系统）覆盖整个施工区域，做到工作零线与专用保护零线严格分开。六、施工现场安全用电措施（一）用电管理1、建立健全规章制度，加强施工用电的安全管理。加强职工的安全用电教育。电工作业必须持证上岗，严格执行电工巡查和值班制度。定期检测各电气设备的绝缘电阻值。2、安装、维修或拆除临时用电工程，必须由电工完成。电工等级应同工程的难易程度和技术复杂性相适应。3、施工现场临时配电箱必须确定电气维修和值班人员。现场各类配电箱必须确定检修和维护责任人。4、电工作业必须经专业安全技术培训，取得电工操作证后方可上岗作业。非电工严禁进行电气作业。电工作业时必须穿绝缘鞋，戴绝缘手套，酒后不准操作。5、所有绝缘、检测工具应妥善保管，严禁挪为他用，并应定期检查、校验。6、定期和不定期对临时用电工程的接地、设备绝缘和漏电保护开关进行检测、维修，发现隐患及时消除，并建立检测维修记录。7、建筑工程竣工后，临时用电拆除，应按顺序先断电源，后拆除，必须拆得彻底，不得留有隐患。（二）三级配电两级保护1、严格实行三级配电二级保护。开关箱内必须严格按照“一机一箱一闸一漏电”原则配置。严禁一闸多机。须严格按规范要求设置接地和零线，各配电箱内保护零线与工作零线必须严格分开。禁止利用大地作工作零线，禁止“一线一地”照明。2、各分箱全部使用标准电箱，各固定电箱必须安装端平牢固，开关箱的安装位置应与设备操作同侧，距离不应过长。箱底距地面1.31.5M，电箱外围不得堆放杂物，箱门锁具完好。箱内电气安装美观、整齐，不得歪斜或松动，专用保护零线和工作零线接在端子板上，连接线用绝缘铜蕊导线。3、每个电器设备有各自的开关箱，严格执行一机一箱一闸一漏电，箱内电线布置整齐，电线从箱底进出，现场停电或停止作业时，箱要断闸上锁。对开关箱进行检查、维修时，必须悬挂警示牌并设专人监护，严禁带电作业。4、配电箱内的漏电保护器必须正确选用额定漏电动作电流等级。总、分配电箱内漏电保护器的额定漏电动作电流一般为50-100mA，额定漏电动作时间小于0.1S，开关箱内的漏电保护器额定漏电动作电流不大于30mA，额定漏电动作时间小于0.1S，使用于潮湿和有腐蚀介质场所的漏电保护器应采用防溅型产品。其额定漏电动作电流应不大于15mA，额定漏电动作时间小于0.1S。5、电气元器件选用要适当，不得以大代小或以小代大（电源线）。正确配置空开和漏电开关。6、配电箱、开关箱应外粘贴安全标识、级别标志和统一编号，箱门、锁具必须完好。配电箱、开关箱应内粘贴配电系统图，不用电的回路必须断开电源，送电前检查电箱及用电设备的安全状态。符合安全要求后才能送电。7、配电箱、开关箱应安装端正牢固，并应设置在干燥、通风的场所，并应有防砸防雨措施。8、配电箱内侧门有控制线路图，开关电器应标明用途。配电箱内严禁存放杂物，接零保护线必须采用并联方式，接触良好、牢固，严禁串接。9、配电箱外侧粘贴配电箱编号和负责人联系电话；10、所有的电箱、开关箱的操作程序如下：送电操作程序：A级配电箱一B级配电箱一C级开关箱。 停电操作程序：C级开关箱一B级配电箱一A级配电箱。（出现电气故障的紧急情况除外）11、现场临电由总包方每五层提供一台二级电箱，我方根据现场情况再进行合理配备，为每两层设置一台三级电箱，电箱电源从总包提供的二级电箱内接驳。（三）中小型机械及手持电动工具1、施工现场选购的电动建筑机械、手持电动工具和用电安全装置必须符合相应的国家标准、专业标准和安全技术操作规程；并且有产品合格证和使用说明书。2、所有机械、电气设备进场时其性能必须符合国家安全标准。传动和电源及二次线部分必须有防护罩。3、严禁使用国家明令禁止、淘汰的电气设备。机械设备禁止超载、带病作业，禁止使用老化、劣质电缆。4、所有电气设备的金属外壳、电动机械、电动手持工具都必须接零保护。对产生振动的设备，其保护零线的连接点不应少于两处。5、所有进入现场的电动机具（包括电力电缆）应使用相应电压等级的绝缘摇表测量绝缘阻值，做好记录。并实行专人专机负责制，持证上岗，定期检查，确保设备运行良好。6、木工机械等机械设备，设置位置必须合理，应有防雨防砸的措施，下放不得有堆土和积水，周围不得堆放易燃物。并装设漏电保护器。7、焊接机械应放置在防雨和通风良好的地方。焊接现场不准堆放易燃易爆物品。电焊机必须使用专用漏电开关箱。焊机的一次侧电源线长度应不大于5M，二次线不大于30M，两侧都必须有防护罩。外壳必须做接零保护。8、机械设备运转中严禁维修保养，应停机拉闸断电后再进行检修。9、作业前检查电气设备、漏电保护器和接零（接地）保护，确认无异常后方可运转。作业完毕后，必须切断电源，锁好电源箱。10、为了保证安全，应尽量使用类（或类）手持电动工具。使用类手持电动手持电动机械,必须按要求戴绝缘手套。严禁把电缆线搭在肩上、脖颈处或手臂上等处。电缆线不得随意加长、拖拉或随意更换两极插头。任何电线与金属要绝缘分开，不准用铁丝绑扎。11、使用手持电动工具时，使用前应检查电源电压是否与电动工具铭牌上的额定电压相符。绝缘应良好，不得小于7M。12、使用电动工具时不得过分穿宽大的衣服，严禁戴纱手套，以免卷入工具的旋转部分。13、电动工具在使用中不得随意更换插头，更不能不用插头，而直接将导线插入插座内。14、当电动工具不用或更换工作头时，应及时拔下插头，以免突然起动。使用过程中要经常检查，发现绝缘损坏、电线破损、插头插座开裂、接地线脱落、接触不良以及断续运转等故障时，应立即修理。检修、移动电动工具时，必须断开电源。15、电动工具不适宜在有易燃、易爆或腐蚀性气体及潮湿等特殊环境中使用。并应存放在干燥、清洁和没有腐蚀性气体的环境中。对于非金属壳体的电机、电器，在存放和使用中，应避免与汽油等溶剂接触。（四）照明1、照明器具和器材的质量必须符合有关标准、规范的规定，不得使用绝缘老化或破损的器具和器材。2、照明线路，严禁在地面上乱拖、乱拉。需悬挂起来。3、照明专用回路必须装设漏电保护器。4、施工现场照明应采用高光效、长寿命的照明光源。工作场所不得只装设局部照明，对需要大面积的照明场所，应采用高压汞灯、高压钠灯或碘钨灯，灯头与易燃物的净距离不小于0.3M且有良好地的接地。5、流动性碘钨灯必须采用安全灯架。采用金属支架安装时，支架必须稳固，灯具与金属支架之间必须用不小于0.2M的绝缘材料隔离。6、室内照明灯具距离地面不得低于2.2M。额定电流不得大于15A，并应有过载保护。插座必须单独设置支路，严格与灯头分开，并应装设漏电保护器。7、一般场所宜选用额定电压为220V的照明灯具，不得使用带开关的灯头，应选用螺口灯头。相线接在与中心触头相连的一端，零线接在与螺纹口相连的一端。灯头的绝缘外壳不得损伤和漏电，照明灯具的金属外壳必须做保护接零。照明开关箱内每一回路都必须装设漏电保护开关。8、在潮湿和易触及带电体场所的照明，电源电压不得大于24V。9、在特别潮湿的场所、导电良好的地面、锅炉或金属容器内工作的照明电源电压不得大于12V。10、对有爆炸和火灾危险的场所（油漆库、稀料库、乙炔瓶库等），需要安装照明器具的，必须按危险等级选择相应的防爆照明器具，电线必须选用耐火线穿钢管敷设。11、每路电源在入户前必须有漏电保护开关。宿舍内严禁使用大于60W的白炽灯泡。严禁有长明灯现象。12、加强工人宿舍和食堂的用电及消防管理，严禁私拉乱接，严禁使用电饭锅、热得快、电热毯等电热器具。配备足够的消防器材。铁制床架应设置可靠的接地装置。13、按照施工现场临时用电安全技术规范（JGJ46-2005）设置安全警告牌，危险地段增设夜间指示灯。七、发生事故时的应急准备和应急响应方案当施工现场发生触电事故时，一方面及时向主管领导汇报，一方面组织人员及时救护，同时启动应急预案，按公司作业指导书进行处理。八、环境/危害影响及可能造成的风险事故1、在遇到雷雨、台风、大雪天气和其他自然因素时，应及时对各用电设备及供电线路进行检查。必要时应切断电源，并做好各项突发事件应急预防措施。2、防止微波及强磁场的辐射使大型设备产生静电。九、用电量计算 1、5单元用电量计算（同6单元、7单元）施工现场用电设备电动机功率详见下表，5单元施工现场用电机械及办公照明用电总功率表： 总用电量P（P1K1/0.75+P2K2+P3K3+P4K4）*1.170KVA2 、计算 电流计算式I= 3UI式中：I总负荷电流(A) P计算负荷(KW) U线电压(KV)取V=380V=0.38KV由公式得I=107.36A总电缆选用五芯电缆，截面选用3*25+2*16mm2总电缆允许载流量I138I107.4A，满足要求5单元设备电总功率表序号机械设备名称型号规格数量额 定功 率KW/KVA备注1冲击电锤6台0.38*62型材切割机3台1.1*33角向磨光机5台0.58*54手提石材切割机110型15台1.05*105圆盘锯MB10434台1.5*46空压机C47L11台2.2*37手电钻1016把0.3*168高压无气喷涂机PWD-83台2.2*39交流电焊机BX1-1352台8.7*210氩弧焊机WSM-1602套3*211台式钻床XZJ7016型1台1.5*1.12室内照明用电3注：总包在一层提供150A空开（接驳接驳点）十、楼层临电布置图(附后) 7
