室内采暖管道安装的质量标准和施工应注意的质量问题
一:质量标准
1隐蔽管道和整个采暖系统的水压试验结果，必须符合设计要求和施工规范规定。
2管道固定支架的位置和构造必须符合设计要求和施工规范的规定。
3伸缩器的安装位置必须符合设计要求并按有关规定进行预拉伸。
4管道的对口焊缝处及弯曲部位严禁焊接支管，接口焊缝距起弯点、支、吊架边缘必须大于100mm。

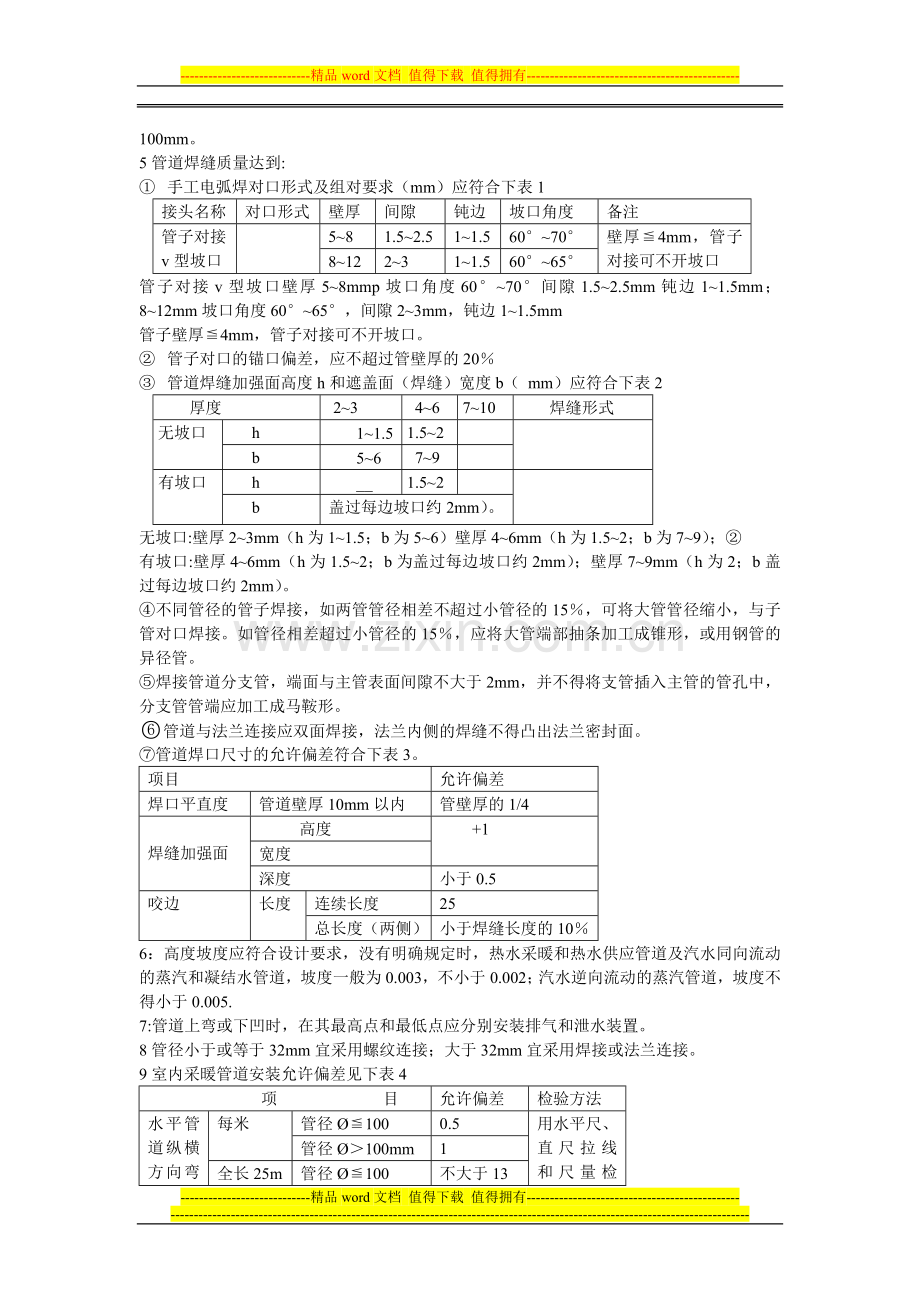

5管道焊缝质量达到:
① 手工电弧焊对口形式及组对要求（mm）应符合下表1
接头名称
对口形式
壁厚
间隙
钝边
坡口角度
备注
管子对接v型坡口

5~8
1.5~2.5
1~1.5
60°~70°
壁厚≦4mm，管子对接可不开坡口
8~12
2~3
1~1.5
60°~65°
管子对接v型坡口壁厚5~8mmp坡口角度60°~70°间隙1.5~2.5mm钝边1~1.5mm；8~12mm坡口角度60°~65°，间隙2~3mm，钝边1~1.5mm
管子壁厚≦4mm，管子对接可不开坡口。
② 管子对口的锚口偏差，应不超过管壁厚的20％
③ 管道焊缝加强面高度h和遮盖面（焊缝）宽度b（ mm）应符合下表2
④ 厚度
2~3
4~6
7~10
⑤ 焊缝形式
无 无坡口
h
⑥ 1~1.5
1.5~2
⑦
⑧
b
⑨ 5~6
7~9
⑩
有坡口
h
⑪ __
1.5~2
⑫
⑬
b
盖过每边坡口约2mm）。
无坡口:壁厚2~3mm（h为1~1.5；b为5~6）壁厚4~6mm（h为1.5~2；b为7~9）；②
有坡口:壁厚4~6mm（h为1.5~2；b为盖过每边坡口约2mm）；壁厚7~9mm（h为2；b盖过每边坡口约2mm）。
④不同管径的管子焊接，如两管管径相差不超过小管径的15％，可将大管管径缩小，与子管对口焊接。如管径相差超过小管径的15％，应将大管端部抽条加工成锥形，或用钢管的异径管。
⑤焊接管道分支管，端面与主管表面间隙不大于2mm，并不得将支管插入主管的管孔中，分支管管端应加工成马鞍形。
管道与法兰连接应双面焊接，法兰内侧的焊缝不得凸出法兰密封面。
⑦管道焊口尺寸的允许偏差符合下表3。
项目
允许偏差
焊口平直度
管道壁厚10mm以内
管壁厚的1/4

焊缝加强面
高度
+1
宽度
深度
小于0.5
咬边
长度
连续长度
25
总长度（两侧）
小于焊缝长度的10％
6：高度坡度应符合设计要求，没有明确规定时，热水采暖和热水供应管道及汽水同向流动的蒸汽和凝结水管道，坡度一般为0.003，不小于0.002；汽水逆向流动的蒸汽管道，坡度不得小于0.005.
7:管道上弯或下凹时，在其最高点和最低点应分别安装排气和泄水装置。
8管径小于或等于32mm宜采用螺纹连接；大于32mm宜采用焊接或法兰连接。
9室内采暖管道安装允许偏差见下表4
项 目
允许偏差
检验方法
水平管道纵横方向弯曲
每米
管径Ø≦100
0.5
用水平尺、直尺拉线和尺量检查
管径Ø＞100mm
1
全长25m以上
管径Ø≦100
不大于13
管径Ø＞100mm
不大于25
弯

管
椭圆率Dmax－Dmin
管径Ø≦100
10/100
用外卡钳和尺量
Dmax
管径Ø＞100mm
8/100
褶皱不平度
管径Ø≦100
4
管径Ø＞100mm
5
二:应注意的质量问题
1管道坡度不均匀。造成原因是安装干管后又开口，接口以后不调直；点卡松紧不一致，立管卡子未拧紧，灯叉弯不平，及管道分路预制时，没有进行连接调直。
2:立管不垂直。主要因支管尺寸不准，推拉立管造成。分层立管上下不对正，距墙远近不一致，主要是剔板洞时，不吊线造成。
3支管灯叉弯上下不一致。主要原因是煨弯的大小不同？，角度不均，长短不一致造成。
4套管在过墙两侧或预制板下外露。原因是套管过长或钢套管没焊架铁造成。
5麻头清理不净。原因是未认真清理。
6试压及通暖时，管道被堵塞。原因是安装时预留口未装临时堵，掉进杂物造成。
