武林建筑工程有限公司 临时用电方案
临时施工用电的布置方案
一、工程概况
（一）工程名称："观邸国际寓所"现场售楼部室内精装饰工程
（二）工程地点：钱塘江南岸六和塔对面,滨江区核心区域
（三）建设单位：浙江和创置业有限公司
（四）设计单位：杭州国美建筑装饰设计院
（五）工程监理：
（六）本工程施工范围：
本工程施工范围为现场售楼部一、二、三、四层室内精装修工程
（八）质量等级承诺：
符合（工程施工质量验收规范）"合格"标准。
（九）施工投标工期承诺：
装饰工程计划开工日期为2006年9月1日，施工计划总工期：40日历天。
二、工程施工工艺要求
为了满足施工要求，确保工程顺利、合理安排计划进行，需配备以下主要电气机械设备：
台 钻：3KW/台*1台=3KW 切割机：0.75KW/台*1台=0.75KW；
木工平刨床：2.2 KW/台*4台=2.2KW 气钉枪：0.5 KW/台*6台=3KW；
木工圆具机：1.7 KW/台*4台=6.8KW； 曲线锯：0.35 KW/台*1台=0.35KW
电锤：1.2 KW/台*4台=4.8KW； 手枪电钻：0.45 KW/台*9台=3.6KW
气泵：3 KW/台*4台=12KW； 照明灯具：碘钨灯
三、现场临时供电方案的确定：
1、 供电系统的确定：
380/220V电由总包方提供的配电箱中接出，施工现场采用TN-S三相五线制接零保护系统供电方式供电。
2、现场线路方案确定：
本设计中临时供电方式选择放射式供电方式，根据实际施工现场布置确定线路如下：
N1由甲方配电箱至我方总配电箱。
3、配电箱的设置：
本设计临时供电配电箱设置三级配电两极漏电保护，设备实行“一机、一闸、一漏、一箱”。

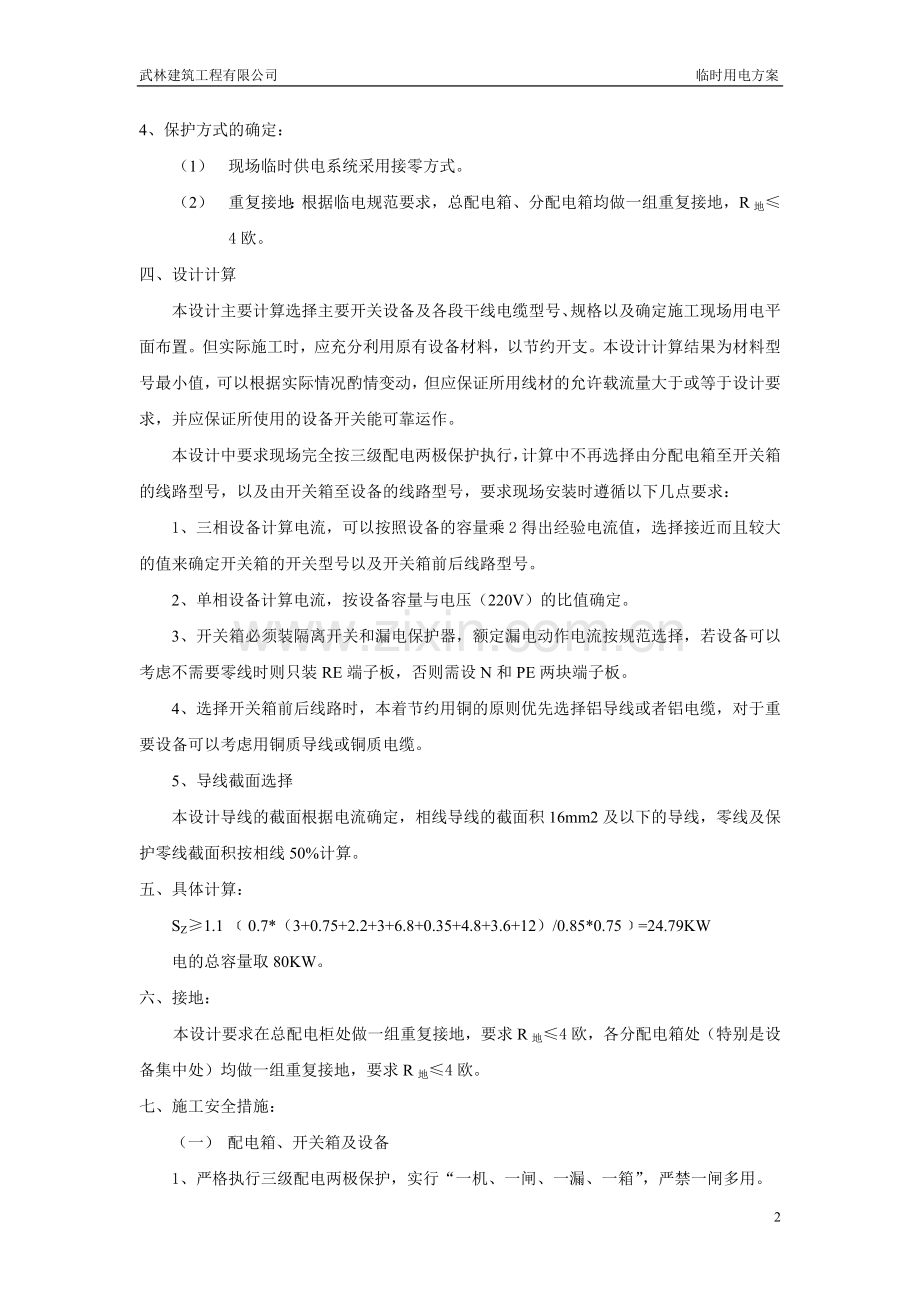

4、保护方式的确定：
（1） 现场临时供电系统采用接零方式。
（2） 重复接地：根据临电规范要求，总配电箱、分配电箱均做一组重复接地，R地≤4欧。
四、设计计算
本设计主要计算选择主要开关设备及各段干线电缆型号、规格以及确定施工现场用电平面布置。但实际施工时，应充分利用原有设备材料，以节约开支。本设计计算结果为材料型号最小值，可以根据实际情况酌情变动，但应保证所用线材的允许载流量大于或等于设计要求，并应保证所使用的设备开关能可靠运作。
本设计中要求现场完全按三级配电两极保护执行，计算中不再选择由分配电箱至开关箱的线路型号，以及由开关箱至设备的线路型号，要求现场安装时遵循以下几点要求：
1、三相设备计算电流，可以按照设备的容量乘2得出经验电流值，选择接近而且较大的值来确定开关箱的开关型号以及开关箱前后线路型号。
2、单相设备计算电流，按设备容量与电压（220V）的比值确定。
3、开关箱必须装隔离开关和漏电保护器，额定漏电动作电流按规范选择，若设备可以考虑不需要零线时则只装RE端子板，否则需设N和PE两块端子板。
4、选择开关箱前后线路时，本着节约用铜的原则优先选择铝导线或者铝电缆，对于重要设备可以考虑用铜质导线或铜质电缆。
5、导线截面选择
本设计导线的截面根据电流确定，相线导线的截面积16mm2及以下的导线，零线及保护零线截面积按相线50%计算。
五、具体计算：
SZ≥1.1 ﹝0.7*（3+0.75+2.2+3+6.8+0.35+4.8+3.6+12）/0.85*0.75﹞=24.79KW
电的总容量取80KW。
六、接地：
本设计要求在总配电柜处做一组重复接地，要求R地≤4欧，各分配电箱处（特别是设备集中处）均做一组重复接地，要求R地≤4欧。
七、施工安全措施：
（一） 配电箱、开关箱及设备
1、严格执行三级配电两极保护，实行“一机、一闸、一漏、一箱”，严禁一闸多用。
2、开关箱内应设过负荷及短路保护装置外，还必须设置隔离开关及漏电保护器，而漏电保护器应装设在电源隔离开关的负荷侧。
3、漏电保护器选择：
漏电保护器的选择应符合国标GB6829-86《漏电电流动作保护器》的要求，一般环境的漏电保护器，其额定漏电动作电流不得大于30mA，额定漏电动作时间应小于0.1S，特殊环境下及手持式电动工具的漏电保护器动作电流应不大于15mA，动作时间应小于0.1S。
4、所有用电设备的金属外壳必须可靠的接到PE线上。
5、固定电气设备应做防雨防淹措施
6、要求设备停用1小时以上的必须拉闸断电上锁。
（二）成立安全管理小组
组长：申屠雄伟
组员：斯锡文、朱军辉、范月华、丁胜发、金雅琴
（三）现场照明
照明回路与动力回路分开敷设，且应单独设置闸箱及漏电保护器，现场碘钨灯的金属外壳作保护接零；电缆绝缘性能良好，无破皮老化；工人宿舍内及工程内照明采用36V低压照明。
（四）现场临时供电检查与巡视
1、必须建立对现场临电的检查制度，要求每周必须对现场临电做一次定期检查，并做好有关记录。
2、设备安装后必须进行绝缘遥测，然后每一个月对重要的设备（线路）做一次绝缘遥测，并做好记录。
3、对于主要设备的漏电保护器必须进行定期检测，要求每两周检查一次，对于性能达不到要求的漏电保护器，必须更换，并做好记录。
4、每天对现场临电进行巡视维修，并建立巡视维修工作记录。
（五）对职工进行安全教育，提高工人的安全防范意识
做到不私拆、接电器设备，不乱动开关设备，发现问题后断电后立即通知电工处理。
（六）电气防火措施
1、执行动火申请审批制度，重点防火部位等处确保安全用电，现场电气设备密集区布置适于电气火灾的灭火器材。
2、照明灯具与易燃物之间应保持一定的安全距离，普通灯具不宜小于300mm，碘钨灯具不宜小于500mm，且不得直接照射易燃物，当间距不够时，应采取隔热措施。
3、焊工在电焊操作时发生火灾，应立即切断电源，可用沙土覆盖灭火或用四氯化碳灭火器、二氧化碳灭火器，绝不能用水或一般酸碱泡沫灭火器，否则可能有触电危险。
八、设计说明；
1、施工时必须严格执行《施工现场临时用电技术规范》（JGJ46-88）及杭州电力部门的有关规定。
