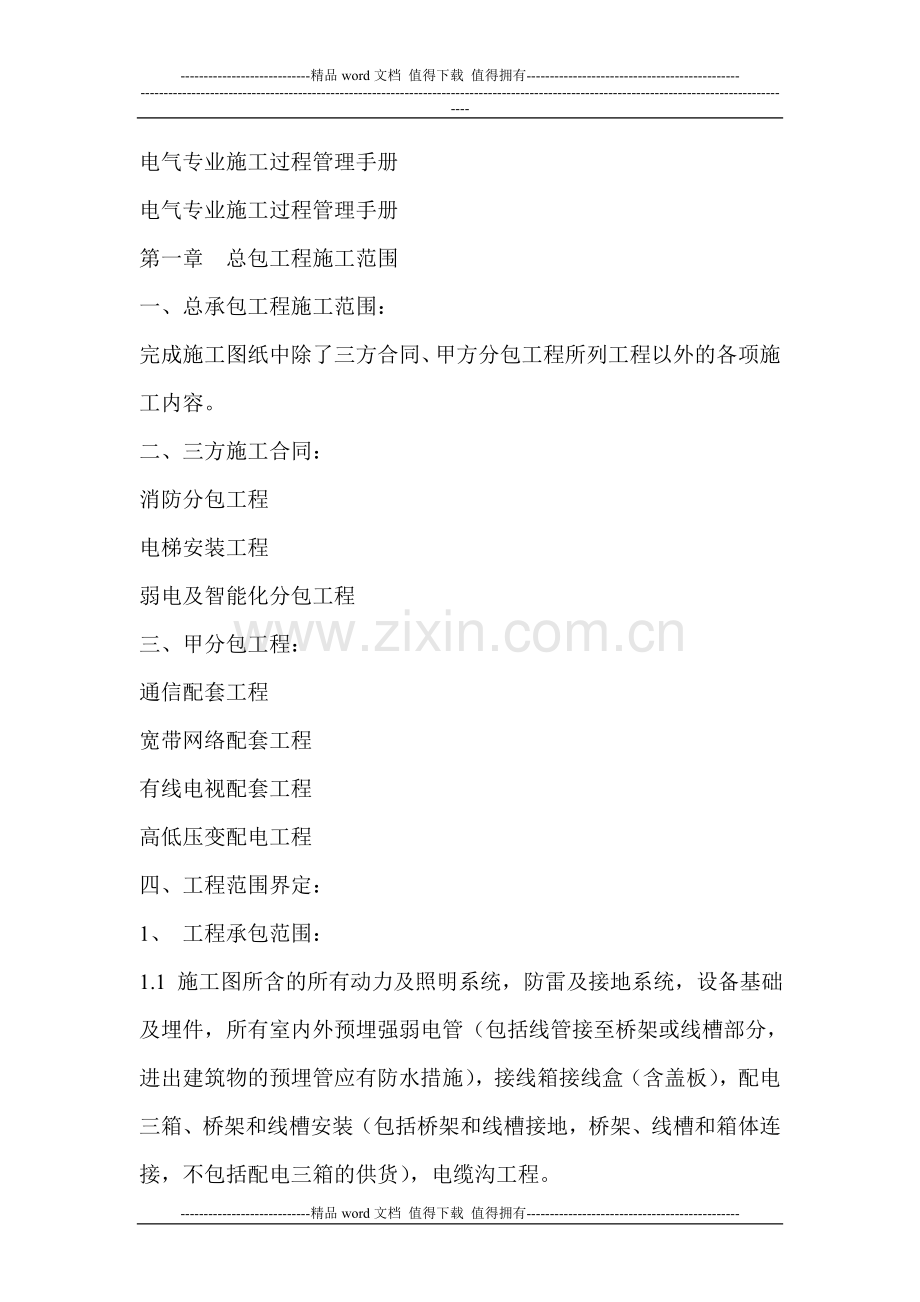

电气专业施工过程管理手册
电气专业施工过程管理手册
第一章 总包工程施工范围
一、总承包工程施工范围：
完成施工图纸中除了三方合同、甲方分包工程所列工程以外的各项施工内容。
二、三方施工合同：
消防分包工程
电梯安装工程
弱电及智能化分包工程
三、甲分包工程：
通信配套工程
宽带网络配套工程
有线电视配套工程
高低压变配电工程
四、工程范围界定：
1、 工程承包范围：
1.1 施工图所含的所有动力及照明系统，防雷及接地系统，设备基础及埋件，所有室内外预埋强弱电管（包括线管接至桥架或线槽部分，进出建筑物的预埋管应有防水措施），接线箱接线盒（含盖板），配电三箱、桥架和线槽安装（包括桥架和线槽接地，桥架、线槽和箱体连接，不包括配电三箱的供货），电缆沟工程。

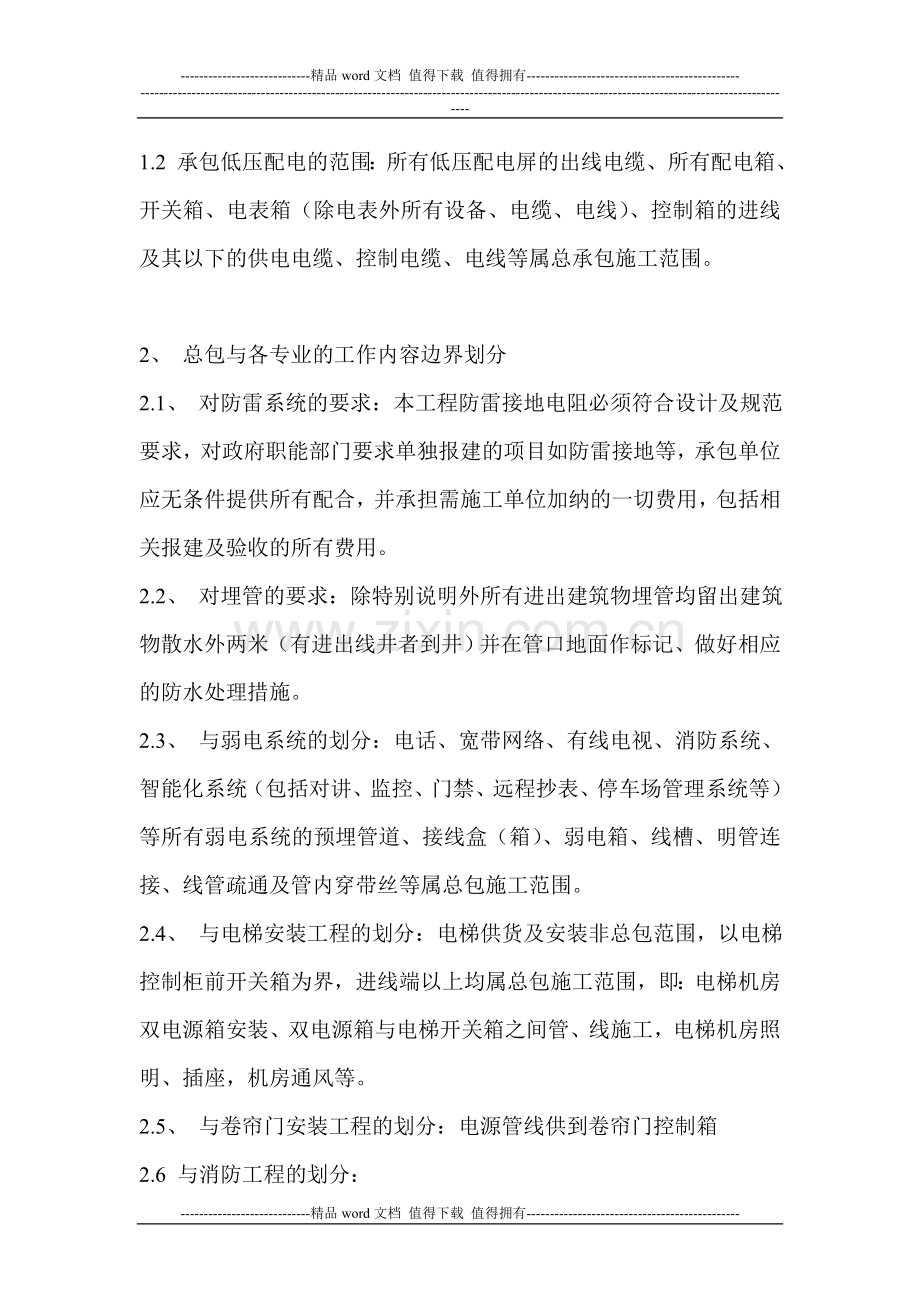

1.2 承包低压配电的范围：所有低压配电屏的出线电缆、所有配电箱、开关箱、电表箱（除电表外所有设备、电缆、电线）、控制箱的进线及其以下的供电电缆、控制电缆、电线等属总承包施工范围。

2、 总包与各专业的工作内容边界划分
2.1、 对防雷系统的要求：本工程防雷接地电阻必须符合设计及规范要求，对政府职能部门要求单独报建的项目如防雷接地等，承包单位应无条件提供所有配合，并承担需施工单位加纳的一切费用，包括相关报建及验收的所有费用。
2.2、 对埋管的要求：除特别说明外所有进出建筑物埋管均留出建筑物散水外两米（有进出线井者到井）并在管口地面作标记、做好相应的防水处理措施。
2.3、 与弱电系统的划分：电话、宽带网络、有线电视、消防系统、智能化系统（包括对讲、监控、门禁、远程抄表、停车场管理系统等）等所有弱电系统的预埋管道、接线盒（箱）、弱电箱、线槽、明管连接、线管疏通及管内穿带丝等属总包施工范围。
2.4、 与电梯安装工程的划分：电梯供货及安装非总包范围，以电梯控制柜前开关箱为界，进线端以上均属总包施工范围，即：电梯机房双电源箱安装、双电源箱与电梯开关箱之间管、线施工，电梯机房照明、插座，机房通风等。
2.5、 与卷帘门安装工程的划分：电源管线供到卷帘门控制箱
2.6 与消防工程的划分：
2.6.1 消防控制室以双电源箱为界，出线由消防施工单位自引。
2.6.2 消防泵房：双电源至控制柜、控制柜至水泵所有管线由总包单位施工。
2.7 与园林照明、泛光照明工程的划分：以配电室配电柜为界，进线由总包施工。
2.8 与高低压配电的划分：
2.9 对安装各专业协调要求：总承包单位在施工中必须协调各分包专业个设备的安装位置、安装高度，充分考虑各专业施工工艺要求，综合各专业管线、设备在地下室、竖井内的安装位置和标高，对因工序问题、协调不到位或因图纸表示不明确总包单位又未落实造成的返工，相关费用由总承包单位负责。

第二章 施工过程管理
一、 专业工程师的日常工作：
1. 制定标段工程专业的月、季、年度进度计划，有效控制节点工期。
2. 在日常工作中对总包专业队伍、监理工程师、进行有效监督管理工作。
3. 负责本标段工程现场协调工作。
4. 执行合同并依据公司相关规定进行洽商、签证管理。
5. 按公司要求进行进度款审核、申请工作
6. 负责对本专业甲供材的考察、技术支持工作并按公司甲供材管理办法进行甲供材管理。
7. 充分熟悉本专业施工图纸并配合其他专业工程师的工作。
8. 配合公司相关部门的工作。
9. 熟悉合同内容，作为管理依据。
10. 日常文件管理，包括会议纪要、设计交底、洽商、变更、往来文件、开工令等。
二、 开工前工作：
1、 审核施工图纸并做好记录：（三方）
1-1、 系统组成：照明、动力、防雷与接地、消防、弱电及智能化（电话、宽带网络、有线电视、可视对讲、家居安防、门禁、保安监控、三表远传、物业管理、楼宇自控、保安巡更、周界防范、停车场管理系统等）。
1-2、 按系统审核其系统图、干线图、平面图：应包含设备及桥架的安装位置、标高、设备间（变配电室、消防控制室、弱电机房、电梯机房等）条件、进出户位置、系统连接等内容。
2、 配合预审部总包招投标工作：应提交总包工程范围、甲供及甲指乙供材料清单。
3、 组织进行设计交底、图纸会审、洽商变更，并落实四方会签。
4、 审核施工单位的施工组织设计、施工方案、质量保证措施、工程进度计划及保证措施。现场临时用电设计及实施管理办法。（两方）
5、 审核监理单位的质量、进度、安全、成本控制管理措施和制度执行情况。
三、 施工质量控制措施：
1、 人的因素：施工单位管理人员、技术人员、施工人员的素质、工作态度、技术水平是工程质量的根本，工程项目技术负责人应由助理工程师以上职称的人员担当，电气安装工作应持证上岗，电气工长应有主管部门颁发的“岗位证明”，安装电工、电焊工应持有“特种作业人员操作证”，有电工合格证的专业技术人员不应少于施工总人数的50%。所有参建者都要通过质量宣传加强对工程质量的意识，对工程质量不负责任的人员甲方工程师代表责令其撤换。
2、 物的因素：工程上所用的材料、设备、成品、半成品的质量是工程质量的关键，所有进场物资在没有经过监理验收合格前不得投入使用。
3、 预控措施：
3.1 施工组织设计交底（施工单位）：在分部、分项工程施工前技术人员必须进行技术交底，同时上报监理、甲方审核，技术交底必须含盖施工内容、技术要求、施工工艺、使用机具、投用材料并做好记录。
3.2 监理交底：开工前进行，包括持证上岗交验；质量管理、技术管理制度；电气施工方案、技术交底审核等。
3.3 样板引路：在分部、分项工程大面积施工前先做样板，在监理、甲方、施工单位共同检验合格或整改合格后再进行大面积施工，避免出现大面积质量问题。
4、 过程控制：
4.1 规范的应用：按施工技术规范的要求把好施工工艺关。对于基础、接地、防雷、配管、电缆敷设、电气设备安装在规程、规范中均有具体检验指标，施工单位、监理单位应严格执行。
4.2 健全质量保证和技术管理制度：落实三检（自检、互检、交接检）制度、三按（按图纸、按工艺、按标准）制度的执行。
4.3 日常巡检：监理工程师在无特殊情况下必须在施工现场进行巡检或旁站监督，并对有关施工质量的问题进行记录或当场纠正，同时以监理通知单形式通知责任单位整改。
4.4 工程报验：工程施工资料必须真实的反映工程的实际情况，保证完整、准确，并由各级施工技术负责人审核，随工程的进展，由施工单位电气技术人员填写工程报验单，并附隐、预检记录、分项分部工程质量评定表及质量保证资料，经验收合格者监理工程师按管理规定签发分项、分部工程检验认可书，在监理未验收合格前不得进行下一工序施工，对于隐蔽工程必须经监理验收合格后进行隐蔽，否则视为该工程不合格必须重做且施工单位承担一切损失。

四、 基础施工阶段工作内容：
1、 接地装置的制作与测试
2、 做好各类线管、线盒、箱体、孔洞的预留预埋：应包含进出户套管、桥架孔洞、各系统电线管、线盒、箱体及预埋件等施工内容。
3、 向设计部索要精装修图纸并安排精装修交底：应包含各种电气设备的定位。
4、 向设计部索要电梯土建条件图，并组织交底。
五、 主体结构阶段工作内容：
1、 做好主体各类线管、线盒、箱体、孔洞预埋、预留及二次结构配管、盒、箱体（强弱电户箱、表箱等）等。
2、 确定甲指分包单位进场时间，配合预审招投标工作：应提交甲指分包工程范围、甲供及甲指乙供材料清单。（消防、弱电智能化、电梯等施工单位）
3、 协调电梯安装工程进场条件。包括底坑清理、井道清理、施工脚手架搭设、临时电源、场地、库房等内容。
4、 提交甲供材清单及进场计划。
5、 确定消防、弱电、有线电视、电话、网络进场时间。
6、 线管扫堂并穿牵引带丝。
7、 桥架、线槽安装及各种明装接线箱（消防、弱电等）安装、连接。
8、 配电箱、电表箱、分户箱安装、明管敷设。
9、 各设备间安装条件的追踪、检查与落实。（消防控制室、弱电机房、变配电室、电梯机房等）
10、 配电柜安装。（含基础制作）
11、 避雷及接地系统施工（含等电位、均压环、金属门窗栏杆接地）。
六、 精装修阶段工作内容：
1、 提供临时电源。
2、 管内穿线、压接、绝缘测试、户箱盘芯安装及接线。
3、 电缆敷设、电缆头制作安装。
4、 弱电、有线电视、电话、网络管内穿线。
5、 弱电、有线电视、电话、网络干线敷设。
6、 各种开关、灯具、强电插座安装。（总包、精装）
7、 有线电视插座安装。
8、 宽带网络插座安装及网线测试。
9、 楼宇对讲设备安装、室内安防设备安装、机房设备安装及调试。
10、 强弱电管线、设备与精装交接。
11、 强电专业非户内部位穿线及各种灯具、开关插座安装，包括公区、设备用房及地下车库。
12、 电话、有线电视、网络、弱电智能化主干线缆敷设及配线。
13、 有线电视放大器、分支器、分配器安装及调试。
14、 宽带网络交换机安装及调试。
15、 门禁系统布线、设备安装、调试。
16、 保安监控系统布线、设备安装、调试。
17、 停车场管理系统布线、设备安装、调试。
18、 消防自动报警系统穿线及设备安装。
19、 消防自动报警系统闭环调试。
20、 各系统闭环调试。（电梯、水泵、风机、事故照明、防火卷帘等）
21、 消防联合调试。
22、 电梯安装、调试及验收。
七、 峻工前准备工作：
1、 资料收集。
2、 送正式电，安装电表及各系统二次调试（主要相序问题）
3、 消防检测。
4、 电气检测。
5、 避雷、接地检测。
6、 消防验收。
7、 竣工验收。
八、附件
（一） 施工内容
1、 外线工程
（1）架空线路
① 高压架空
② 低压架空
③ 高压架空引入
④ 低压架空引入
（2）电缆线路
① 直埋敷设
② 穿管穿排管敷设
③ 电缆沟及电缆隧道敷设
④ 电缆接头、终端头及进户
2、 内线工程
（1） 低压母线安装
① 硬母线
② 封闭式母线
③ 插接式母线
④ 竖井内安装
（2） 低压电缆敷设
① 明敷设
② 桥架内敷设
③ 沿墙、柱又分为水平、垂直敷设
④ 沿梁、楼板敷设
⑤ 穿墙、楼板敷设
⑥ 竖井内敷设
⑦ 预分支电缆敷设
（3） 导线敷设
① 穿管（硬塑料管、金属管、金属软管）敷设
② 线槽内（明装、暗装）敷设
③ 竖井内敷设
3、 设备安装工程
（1） 变配电设备安装
① 变压器安装
② 高压电器安装
（2） 成套电气设备安装
① 高压配电屏安装
② 低压配电屏安装
③ 二次设备接线
④ 动力、照明配电箱安装
（3） 电动机安装
① 普通电动机安装
② 专用电动设备安装
③ 配套控制、启动设备安装
④ 电梯及起重设备安装
4、 照明安装工程
（1） 灯具安装
（2） 特殊照明用灯具安装
① 舞厅照明
② 舞台照明
③ 喷水池照明
④ 水下照明
⑤ 交通障碍照明
⑥ 景观照明
（3） 家用电器安装
（4） 照明配电及计度安装
5、 防雷与接地工程
（1） 防雷装置安装
① 避雷针、带、网的安装
② 均压环、等电位措施安装
③ 防雷引下线敷设
④ 特殊防雷
（2） 接地工程
① 人工接地体安装
② 建筑物基础接地系统安装
③ 重复接地、工作接地、屏蔽接地安装
（3） 等电位工程
① 总等电位体施工
② 局部等电位体施工
③ 特殊场合等电位体施工
