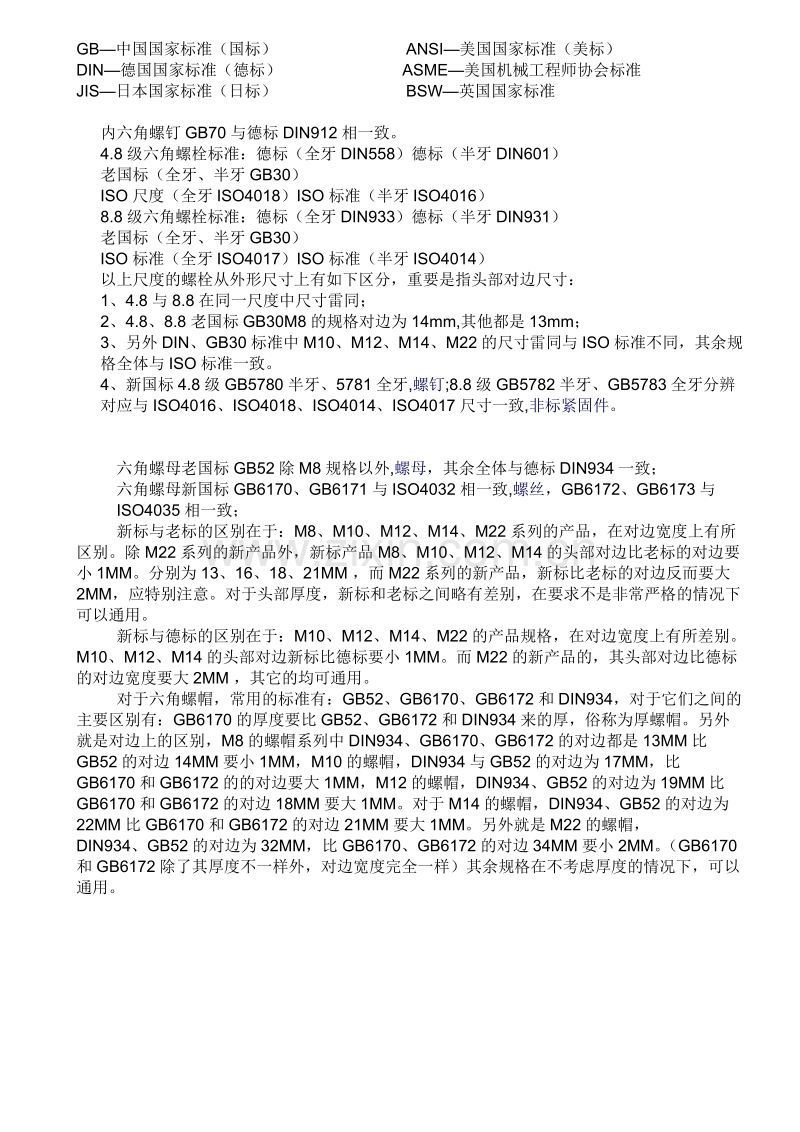

螺栓、螺母新旧对照.doc

GB—中国国家标准（国标） ANSI—美国国家标准（美标）
DIN—德国国家标准（德标） ASME—美国机械工程师协会标准
JIS—日本国家标准（日标） BSW—英国国家标准

内六角螺钉GB70与德标DIN912相一致。
4.8级六角螺栓标准：德标（全牙DIN558）德标（半牙DIN601）
老国标（全牙、半牙GB30）
ISO尺度（全牙ISO4018）ISO标准（半牙ISO4016）
8.8级六角螺栓标准：德标（全牙DIN933）德标（半牙DIN931）
老国标（全牙、半牙GB30）
ISO标准（全牙ISO4017）ISO标准（半牙ISO4014）
以上尺度的螺栓从外形尺寸上有如下区分，重要是指头部对边尺寸：
1、4.8与8.8在同一尺度中尺寸雷同；
2、4.8、8.8老国标GB30M8的规格对边为14mm,其他都是13mm；
3、另外DIN、GB30标准中M10、M12、M14、M22的尺寸雷同与ISO标准不同，其余规格全体与ISO标准一致。
4、新国标4.8级GB5780半牙、5781全牙,螺钉;8.8级GB5782半牙、GB5783全牙分辨对应与ISO4016、ISO4018、ISO4014、ISO4017尺寸一致,非标紧固件。

六角螺母老国标GB52除M8规格以外,螺母，其余全体与德标DIN934一致；
六角螺母新国标GB6170、GB6171与ISO4032相一致,螺丝，GB6172、GB6173与ISO4035相一致；
新标与老标的区别在于：M8、M10、M12、M14、M22系列的产品，在对边宽度上有所区别。除M22系列的新产品外，新标产品M8、M10、M12、M14的头部对边比老标的对边要小1MM。分别为13、16、18、21MM，而M22系列的新产品，新标比老标的对边反而要大2MM，应特别注意。对于头部厚度，新标和老标之间略有差别，在要求不是非常严格的情况下可以通用。
新标与德标的区别在于：M10、M12、M14、M22的产品规格，在对边宽度上有所差别。M10、M12、M14的头部对边新标比德标要小1MM。而M22的新产品的，其头部对边比德标的对边宽度要大2MM，其它的均可通用。
对于六角螺帽，常用的标准有：GB52、GB6170、GB6172和DIN934，对于它们之间的主要区别有：GB6170的厚度要比GB52、GB6172和DIN934来的厚，俗称为厚螺帽。另外就是对边上的区别，M8的螺帽系列中DIN934、GB6170、GB6172的对边都是13MM比GB52的对边14MM要小1MM，M10的螺帽，DIN934与GB52的对边为17MM，比GB6170和GB6172的的对边要大1MM，M12的螺帽，DIN934、GB52的对边为19MM比GB6170和GB6172的对边18MM要大1MM。对于M14的螺帽，DIN934、GB52的对边为22MM比GB6170和GB6172的对边21MM要大1MM。另外就是M22的螺帽，DIN934、GB52的对边为32MM，比GB6170、GB6172的对边34MM要小2MM。（GB6170和GB6172除了其厚度不一样外，对边宽度完全一样）其余规格在不考虑厚度的情况下，可以通用。
