联华大厦—防雷工程施工方案

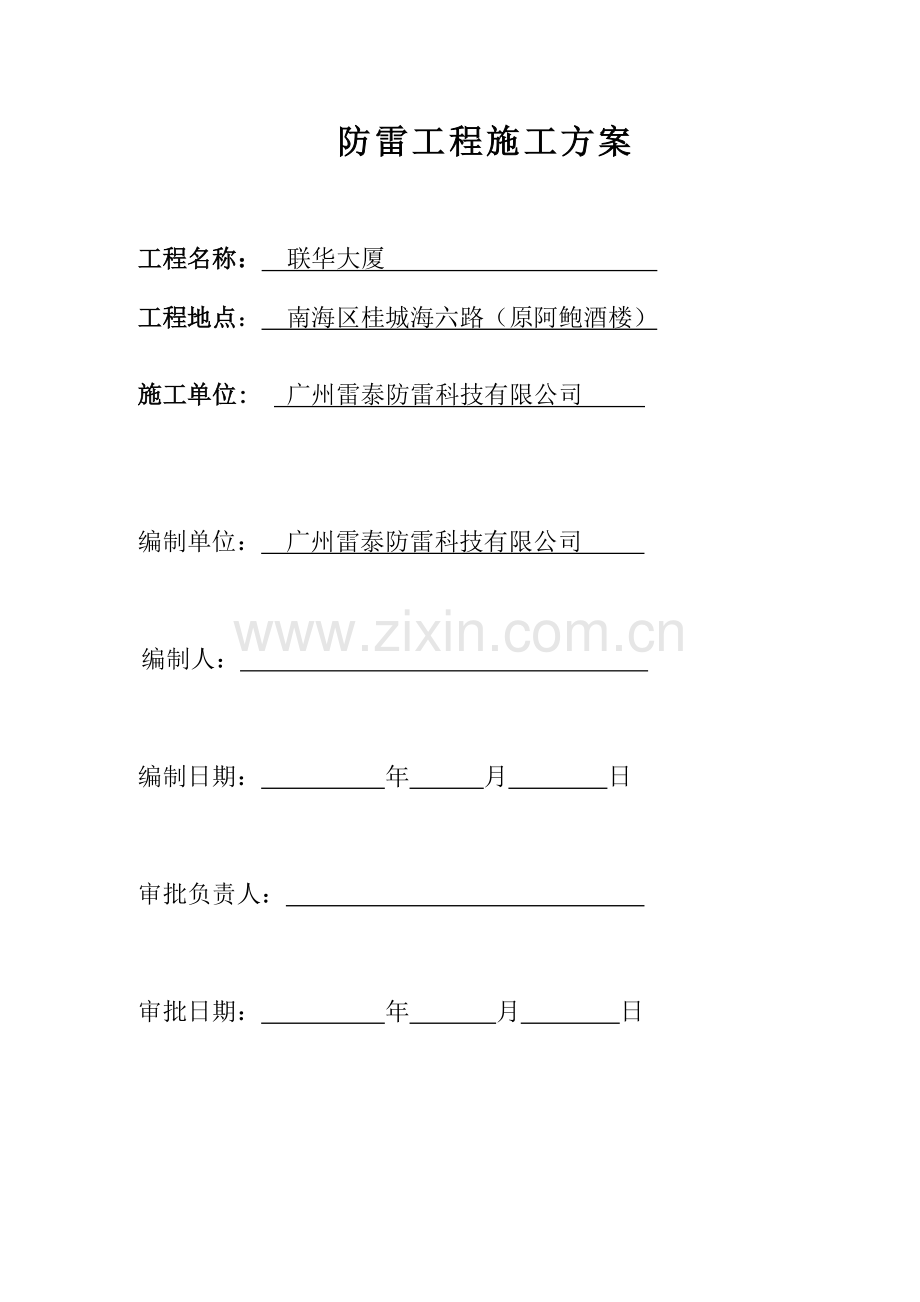

防雷工程施工方案

工程名称： 联华大厦
工程地点： 南海区桂城海六路（原阿鲍酒楼）
施工单位: 广州雷泰防雷科技有限公司

编制单位： 广州雷泰防雷科技有限公司

编制人：

编制日期： 年 月 日

审批负责人：

审批日期： 年 月 日

广州雷泰防雷科技有限公司 第13页；共14页。
目 录

一、工程项目概况………………………………………………2
二、工程施工管理架构 ………………………………………2
三、技术准备工作………………………………………………4
四、测试及标识…………………………………………………4
五、质量安全控制措施 ……………………………………… 5
六、安全文明施工措施 ………………………………………8
七、施工组织计划 ……………………………………………9
八、施工工序……………………………………………………9
九、主要施工方法………………………………………………10

一、项目概况
工程参与单位：
1、建设单位： 佛山市南海区昆仑实业有限公司
2、设计单位： 广东南海国际建筑设计有限公司
3、监理单位： 佛山市创南建设监理咨询有限公司
4、总承包单位：广州市房屋开发建设有限公司
5、专业施工单位：广州雷泰防雷科技有限公司
该工程是由佛山市南海区昆仑实业有限公司兴建的联华大厦，位于佛山市南海区桂城海六路（原阿鲍酒楼）；建筑规模总占地面积:22684.50m2,地下建筑面积为：3646.87m2（地下负一层）,地上建筑面积为：19037.63m2(地上十六层)；总高度约为70.6m，为一类高层建筑，其中二层为咖啡厅，三层为餐厅，四至九层为自用办公区，地下负一、二层为机械停车库，负二层为人防区。
本工程按照《建筑物防雷设计规范》（GB50057-94）2000年版，划分为第二类防雷建筑物。
二、工程施工管理架构
施工现场组建项目部，项目经理对施工现场的安全、质量和工期负全部责任。项目部下设质量、安全、综合专职和各班组长组成一个管理机构，完成防雷施工项目。
根据该工程特点，当甲方在进行基础施工时计划安排两个班组进场施工，每个组由两名施工人员组成。现场派专人值班，及时跟进土建单位的进度。施工人员的调配根据现场的施工进度和难度增调，以保证在规定的时间内完成施工任务。
防雷工程项目组织架构图

项目经理：林鑫良

技术负责人：张祖雁

质安员：罗俊杰
施工员：郭志焕

资料员：徐婉玲
施工班组长：赖悦安
电工：雷佛林

焊工：凌远海
焊工：黄军颖
焊工：韦泽标
三、技术准备工作
1）开工前，应熟悉施工图纸，了解设计内容及设计意图，主要应注意：
l 施工图工艺性能是否符合要求；
l 施工图设计内容是否完整，设计的各个系统是否完整，有无系统性的缺漏；
l 所有施工图和技术资料、文件是否齐全，有无缺图，设备表、材料表等是否资料齐全，有无矛盾；
2）收集及掌握必须的技术资料
熟悉和工程有关的技术资料，如施工及验收规范、技术规程、质量检验评定标准安装详图等。
3）做好技术质量交底，防止质量通病
向施工技术人员和施工班组进行安全、技术、质量交底，交底内容应符合设计要求及有关施工及验收规范的要求，特别对施工难度较大的，质量、安全容易出现问题的地方，更应重点进行交底，按制定的施工方案采取有效措施进行有效解决或防范。此外我方对施工过程中出现施工质量通病的问题相当重视，采取一些有效措施进行防范及整治，在交底时，应有重点有次序地进行，确保工程实施时，尽可能少出现质量通病。

四、测试及标识
当建筑物基础捣混凝土后,须进行大地接地电阻的测试，测试是否达到设计的要求。每层楼柱子内对角两条主钢筋连接，一直到楼顶与天面防雷设施连接，施工过程中对所有连接的主钢筋必须做好标记，以免造成错接，并依据图纸填写工程记录，作为工程验收的依据。

五、质量、安全保证措施
本工程的质量目标：确保工程质量达到当地防雷设施检测所验收的优良工程要求，为了达到以上质量目标，主要从以下几方面进行质量保证：
1．施工中严格执行技术标准、规范
《建筑物防雷设计规范》（2000年版）GB50057-94
《建筑物防雷设计安装图集》99D652
《电气装置安装工程接地装置施工及设计规范》GB50169-92
《建筑电气工程施工质量验收规范》GB50303－2002
以及国家和地方有关防雷的规范和规定。
2．施工准备阶段的质量管理
1) 工程施工前组织施工、设计、建设单位对图纸进行会审，办好图纸会审和修改的签证手续，做到施工有依据。
2) 认真做好技术交底工作，按施工任务交代清楚施工图纸技术资料、工艺流程、关键技术、质量标准、现场情况等，并做好交底记录。
3）进场的材料、设备的质量必须进行认真、细致的检查、检测。所有材料和设备要有材质证明或出厂合格证。
4）施工机械设备、仪表、工具、夹具、量具、要按规定定期检验，使装备处于良好的技术状态。
5）工地建立质量自检小组，保证工程质量，发现问题及时解决，排除质量隐患，保证工程的顺利进行。
3．施工过程中的质量管理
1）认真贯彻施工程序，严格按照图纸施工。执行施工方案，执行施工操作规程和技术规范。
2）在施工的全过程中，搞好质量检查和复核工作。根据设计要求和国家现行的“施工技术规范”和“质量检验评定标准”检查评定质量等级，并及时做好隐蔽工程验收签证、中间验收签证等原始记录资料工作，做好施工数据的记录(要求施工技术资料与工程进度基本同步)，健全技术档案。
3）贯彻谁施工谁负责质量的制度，质量好坏有记录，关键部位的安装要有记录详细的技术数据，做到技术资料准确、齐全、规范、及时归档。资料不齐全的不得交工验收。
4）施工过程中要使每一个参与施工工作的人员明确自己在质量工作上应负的责任。分工要明确，质量责任层层落实，要落实到班组，不符合上岗条件的工人不得上岗，从制度上强化执行质量责任的自觉性。
5）执行质量三级检验制度，生产班组做好施工原始资料记录工作和质量自检工作，专业工程师和质量员负责检查复核。对于属于隐蔽工程部分，专业工程师和质量员必须跟班作业，及时处理、解决问题，及时做好隐蔽工程、中间验收等签证工作，严格保证隐蔽工程安装质量。
6）做好已完工产品在交付前的防护措施，区域完工及时知会业主方，采取必要的保护措施。
4．交工验收阶段的质量管理
首先由项目负责人组织有关人员对工程的各部分项进行检查，发现问题，及时整改，在自检合格的基础上，由甲方组织有关部门进行检验评定、验收。并按建设工程竣工验收及备案的有关规定将竣工验收资料整理成册，交由政府质监部门审验。
　质量目标：合格率100%，优良率90%以上。
5、质量保证措施
（1）、健全施工工地的质量管理体系，实行技术负责人负责制。
（2）、严格执行专业操作规程，执行质量管理中的自检、专检和交接班检验制度，做到各项检查有记录，人人对施工质量负责。
（3）、施工中应及时做好下列表格的检验记录：《隐蔽工程质量验收记录表、》《避雷引下线和变配电室接地干线敷设检验批质量验收记录表中》（Ⅰ）防雷引下线，《接闪器安装检验批质量验收表》，《建筑物等电位联结检验批质量验收记录表。》
（4）、做好工序的交接工作，坚持上道工序不合格，下道工序不施工的原则。
（5）、执行原材料进场检查验收制度，做到进场的原材料的型号、规格、数量符合设计要求，并有产品合格证。
（6）、开工前组织全体施工人员学习规范，熟悉图纸和施工程序。
（7）、各工种、各工序严格按规范和技术要求进行交底。
（8）、检测用的量器具必须经过计量部门检定合格，并在有效期限内使用。
（9）、避雷带、接地极施工完成后，应将各类资料汇总（资料包括隐蔽工程验收记录表、施工方案、施工记录、检测记录和防雷所的验收合格报告），并将报告送甲方存档。
6、安全保证措施
安全目标：杜绝重大伤亡事故，轻伤事故率在2‰以下。
（1）、进场的施工人员严格执行建筑安装工程安全技术规程有关规定和电工安全技术规程。
（2）、对进场施工的人员进行安全技术交底，并认真执行交底的内容。
（3）、电动施工机具要做好接地或接零保护，电动工具在使用时要有漏电保护开关。
（4）、焊机的二次接线做好绝缘保护，不准用钢筋、铁条作零线使用。
（5）、施工中使用的电动工具用完后应特别注意开关是否拉闸。
（6）、要正确使用工具，对各类电动工具应严格按照使用说明书的规定使用，以免发生危险和损坏工具。
（7）、高空作业一律佩戴安全带，安全带应扣在牢固的地方。
（8）、施工现场一律戴安全帽。
（9）、施工现场设安全员。安全员应及时制止不安全行为。
（10）、工程完工后，要仔细清扫整理施工现场，做到工完场清。

六、安全及文明施工保证措施
1．安全技术组织措施
1）施工现场工作人员必须严格按照安全生产、文明施工的要求，积极推行施工现场的标准化管理，按施工组织设计，科学组织施工。
2）施工现场全体人员必须严格执行《建筑安装工程安全技术规程》和《建筑安装工人安全技术操作规程》。
3）施工现场临时电线路、设施的安装和使用必须符合《施工临时用电安全技术规范》(CB/T50312-2000)的要求。严禁任意拉线接电。
4）高空作业必须设置防护措施，并符合《建筑施工高空作业安全技术规范》(JGJ80－91)的要求。
5）施工人员应正确使用劳动保护用品，进入施工现场必须戴安全帽，高空作业必须系安全带。严格执行操作规程和施工现场的规章制度，禁止违章指挥和违章作业。
6）严格执行《中华人民共和国消防条例》，建立防火责任制和义务消防队，设置符合消防要求的消防设施，并保证其完好备用。重点部位(危险品仓库、油漆间等)必须建立有关防火制度，有专人管理，并按国标设置警示牌和配置相应的消防器材。建立动火审批制度，明确审批手续，并有监护措施。

2．文明施工措施
1）严格执行国家《环保法》和广州市政府有关城市施工现场关于污水排放、市容环境和噪音管理、夜间施工的规定，以及城市工程文明施工的各项规定。
2）避免施工现场的混乱现象，现场文明施工划区域专人负责，落实岗位责任制。
3）现场必须按施工总平面布置图布置，不能随意改变。
4）加强宣传教育工作，提高施工人员文明施工的意识，维护现场秩序。
5）做好施工现场管理工作，每天收工前将当天的废料清到指定的地点堆放，保持施工现场和加工场的整洁。
6）切实做好施工现场的产品保护工作，定期对到场设备进行维护和保养。
及装修单位联系，协调配合好交叉部分的施工。
七、施工组织计划
1、技术准备
(1)、充分熟悉设计图纸和安装工艺的技术要求。
(2)、根据图纸要求编制相应的施工工艺。
(3)、施工人员在施工前要认真听取工程技术人员的技术交底，弄清楚技术要求、技术标准和施工方法。
2、设备、材料准备
(1)、材料品种规格：
A、Ф10镀锌圆钢
B、Ф12避雷短针
C、-40×4镀锌扁钢
D、-25×4镀锌扁钢
E、电焊条、防锈漆等（看图纸说明）
(2)、质量要求
所有材料应有生产厂家出具的材料合格证书，主要材料须提供样板并经建设单位和监理单位确认，符合工程要求。热镀锌材料的镀层应饱满、均匀，材料的尺寸应符合规范要求，焊条应在有效期内使用。
3、机具准备
施工所用的工机具主要有：万用表、接地电阻测试仪。
八、施工工序
(1)、准备阶段
看图→图纸会审→编制施工技术方案→提出材料、辅材加工计划→验收入库和保管→施工机具的准备。
(2)、实施阶段
利用建筑物地梁做接地体→利用建筑物柱筋做引下线→接地电阻测量→天面避雷带、避雷针施工→施工检查→接地电阻测量→清理现场→资料整理归类。

九、主要施工方法
1、接地体
建筑物利用承台及桩基钢筋作垂直接地体，再利用基础底板横向钢筋或地梁钢筋与电气贯通接地方式，基础钢筋、地梁钢筋必须形成电气通路，上端连接金属屋顶，下侧连接地梁的两根主钢筋作为水平接地线，形成基础接地网一体化。
2、引下线
利用柱内对角的两根主筋，由基础引上至天面，与避雷带通长焊接连通作为引下线。
3、天面避雷带
天面避雷带采用Ф10mm热镀锌圆钢沿天面玻璃屋脊明敷设。避雷带在转角部位时，不能出现直角弯，平弯时的最小弯曲半径为30mm，弯曲时应采用冷弯。阳角处应安装避雷针，避雷针和引下线的焊接要焊牢，焊接部分用两次红丹两次银漆进行防腐处理。女儿墙避雷带的连接只能用焊接，焊接长度不小于6倍圆钢直径（双面焊接）。
4、天面避雷针
在屋顶的最高处和四周阳角处应装设Ф12mm热镀锌圆钢的避雷针，避雷针的顶面应车成圆尖锥形，避雷针与四周金属屋面应可靠焊接，焊接长度不小于6倍圆钢直径（双面焊接）或12倍圆钢直径（单面焊接）。
5、避雷网格
混凝土结构天面用Ф10热镀锌圆钢组成间距不大于10m×10m或12m×8m的网格，以做为避雷网暗敷于隔热层内；屋面钢结构避雷网格，利用屋面钢结构管件，间距不大于10m×10m或12m×8m的网格，并与防雷接地系统焊接。
6、等电位连接（均压环）
⑴地下室：四周沿外墙内侧离顶板800mm处敷设40×4镀锌扁钢，并不超过20m间距与接地装置连接一次，作为接地干线。地下室内的变配电所采用40×4镀锌扁钢贴墙明敷，距地板高300，过门处转建筑面层敷设，并与接地系统电气连接。
⑵ 每层采用Ф10热镀锌圆钢，明敷于结构圈梁外侧，并与外立面相邻上下层金属构架焊接。
⑶建筑物从距地40m（10层）高度起，每层利用结构圈梁内靠外侧2条主筋围绕圈梁焊接成一闭合环（均压环），并与所有防雷引下线内两对角筋可靠焊接，并将建筑物内靠外墙的金属栏杆及金属门、窗等金属物体与均压环或引下线连接。
7、接地装置的检查
（1）、按设计图标有检测及连接接地预埋件的位置，采用-40*4镀锌扁钢距室外地面0.3M处由接地线焊接引出；标有接地预埋件、电房电器接地预埋件和建筑总等电位联结端子排的位置，采用-40×4镀锌扁钢距室内地板0.3m处由接地线焊接引出；标有电梯井道接地预埋件的位置，采用-40×4镀锌扁钢由接地线焊接引出，底部距底0.3m，顶部距顶0.3m；标有卫生间局部等电位联结端子排（暗装）的位置，采用-25×4镀锌扁钢距室内地板0.3m处由接地线焊接引出。所有预埋件应向外伸出长度50mm或100mm，以做测量接地电阻使用和以备增加人工接地极。
(2)、在安装中应仔细检查所有焊缝，检查接地线经过建筑物的伸缩缝处是否作了弧形补偿措施，具体做法用Ф12mm热镀锌圆钢做成U型连接。
（注；本工程无伸缩缝）
(3)、安装完毕后应对各接地干线和支线的外露部分进行外观检查，焊接部分是否作了防腐防锈处理。
(4)、在施工时测试点要做好标志，以免土建施工时损坏。
8、接地电阻的测量
自然接地装置接地体施工完毕后，应测量其接地电阻，建筑物冲击接地电阻不大于4Ω。当接地电阻达不到要求时，自然接地极应增加人工接地体来降低接地电阻，直到符合要求为止。
