三、分派电箱(动力回路与照明回路分路配电
内设200A-250A具有隔离功能旳DZ20系列透明塑壳断路器作为主开关(与总配电箱分路设置断路器相适应;采用DZ20或 KDM-1型透明塑壳断路器作为动力分路、照明分路控制开关;各配电回路采用DZ20或KDM-1透明塑壳断路器作为控制开关;PE线连线螺栓、N线接线螺栓根据实际需要配置。

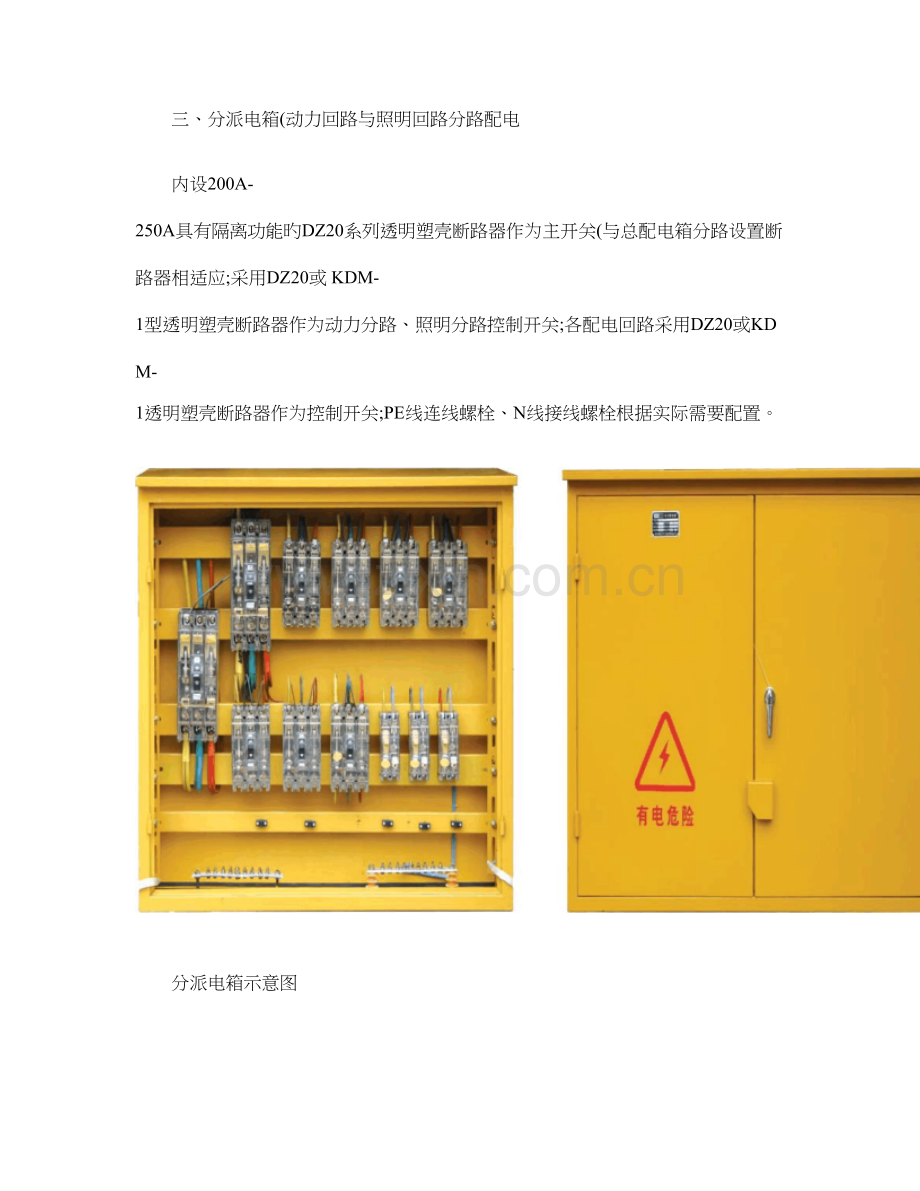

分派电箱示意图

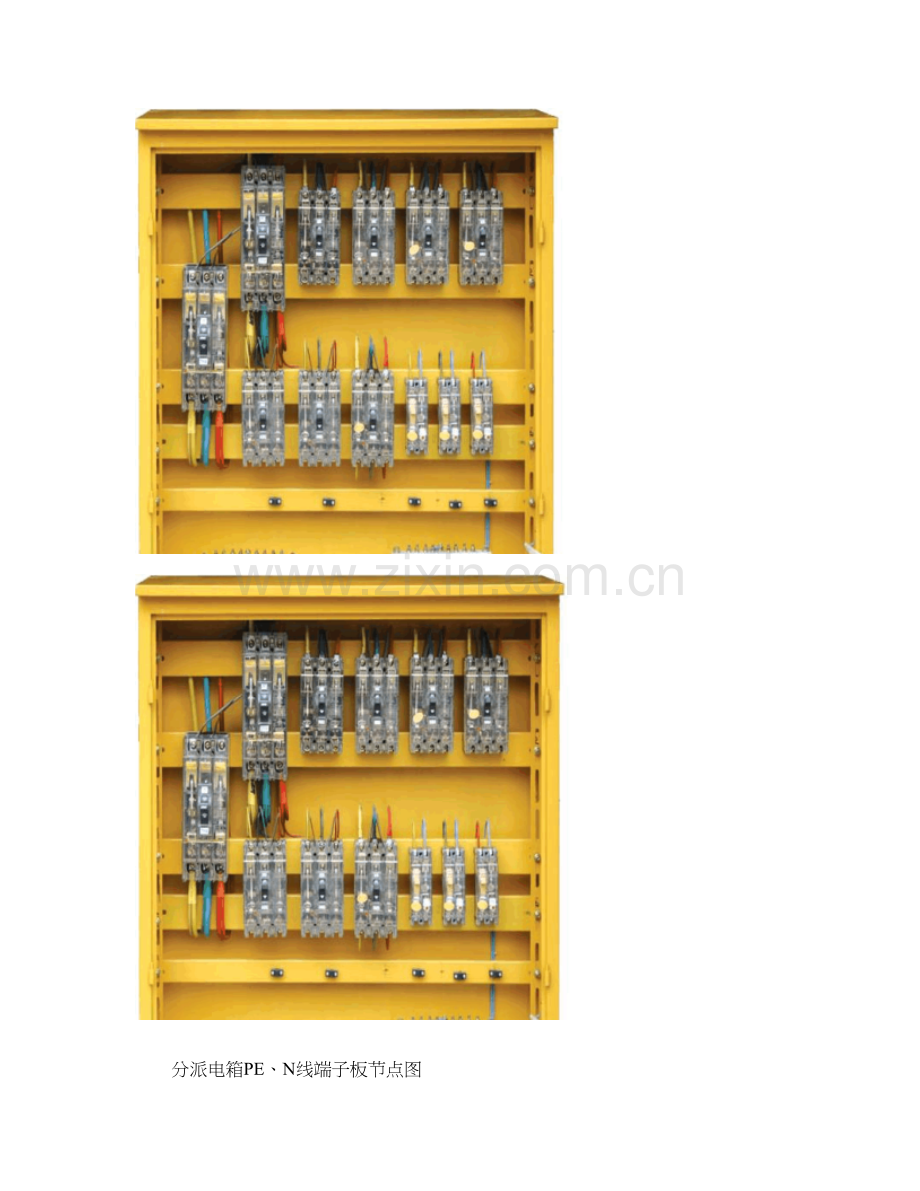

分派电箱PE、N线端子板节点图

分派电箱箱门电气连接节点图
壳体尺寸1100×900×280
钢板厚度: 1.1.5冷轧钢板
技术规定:
1 该配电箱为防雨、防尘,户外型,壳体
采用1.5㎜厚旳冷扎钢板制作。
2 整体喷 黄色 ,图标
及字样为红色。
3 规定平双门,安装上下穿杆锁及挂锁。
4 规定横平竖直,严丝合缝。
5 万能孔为35×35×3角钢制作
M8螺杆M8螺杆 6 配置压线卡“ ”
铝排:250×30×31020 7 元件安装间距 3㎝
(长×宽×厚1040 8 N线和PE线铝牌配置与回路数相似旳螺丝 8孔 5个M8螺丝1100
接线图:
DZ20Y-250/3300
250A
标牌 DZ20Y-225/3300DZ20Y-100/3300
负责人
900 880 860 850200A 63A
◎
有 电 危 险40
DZ20Y-100/3300 DHM2-40T/290
1040 100A×2 40A×3
26063A×2
40A×4
HK-XL19/B 型分派箱
200 A 100 A 40A 40A 63A 100 A 40A 63A 63A 250A DK 40A
分派电箱电气系统图
