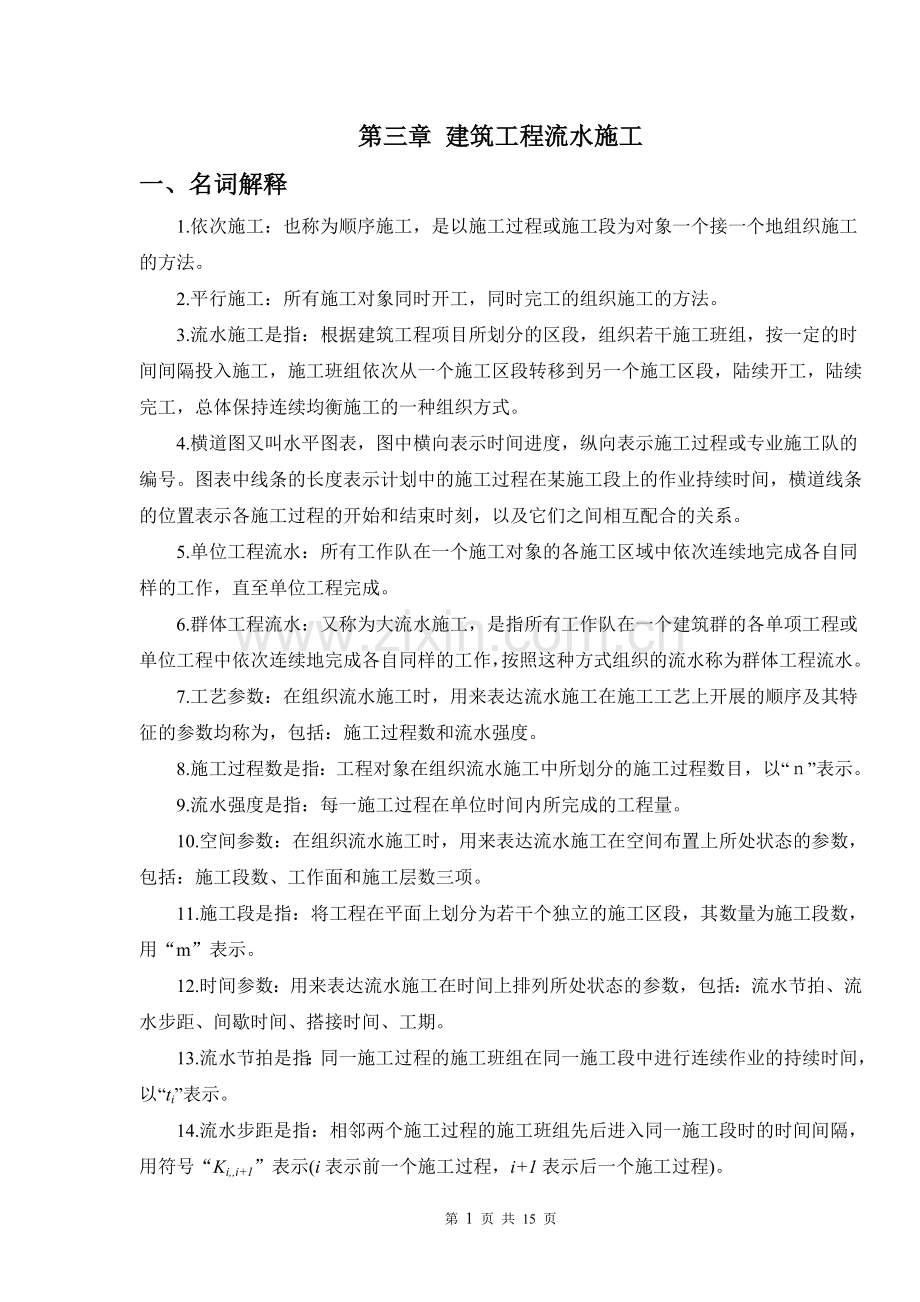

第三章 建筑工程流水施工
一、名词解释
1.依次施工：也称为顺序施工，是以施工过程或施工段为对象一个接一个地组织施工的方法。
2.平行施工：所有施工对象同时开工，同时完工的组织施工的方法。
3.流水施工是指：根据建筑工程项目所划分的区段，组织若干施工班组，按一定的时间间隔投入施工，施工班组依次从一个施工区段转移到另一个施工区段，陆续开工，陆续完工，总体保持连续均衡施工的一种组织方式。
4.横道图又叫水平图表，图中横向表示时间进度，纵向表示施工过程或专业施工队的编号。图表中线条的长度表示计划中的施工过程在某施工段上的作业持续时间，横道线条的位置表示各施工过程的开始和结束时刻，以及它们之间相互配合的关系。
5.单位工程流水：所有工作队在一个施工对象的各施工区域中依次连续地完成各自同样的工作，直至单位工程完成。
6.群体工程流水：又称为大流水施工，是指所有工作队在一个建筑群的各单项工程或单位工程中依次连续地完成各自同样的工作，按照这种方式组织的流水称为群体工程流水。
7.工艺参数：在组织流水施工时，用来表达流水施工在施工工艺上开展的顺序及其特征的参数均称为，包括：施工过程数和流水强度。
8.施工过程数是指：工程对象在组织流水施工中所划分的施工过程数目，以“ｎ”表示。
9.流水强度是指：每一施工过程在单位时间内所完成的工程量。
10.空间参数：在组织流水施工时，用来表达流水施工在空间布置上所处状态的参数，包括：施工段数、工作面和施工层数三项。
11.施工段是指：将工程在平面上划分为若干个独立的施工区段，其数量为施工段数，用“m”表示。
12.时间参数：用来表达流水施工在时间上排列所处状态的参数，包括：流水节拍、流水步距、间歇时间、搭接时间、工期。
13.流水节拍是指：同一施工过程的施工班组在同一施工段中进行连续作业的持续时间，以“ti”表示。
14.流水步距是指：相邻两个施工过程的施工班组先后进入同一施工段时的时间间隔，用符号“Ki,,i+1”表示(i表示前一个施工过程，i+1表示后一个施工过程)。

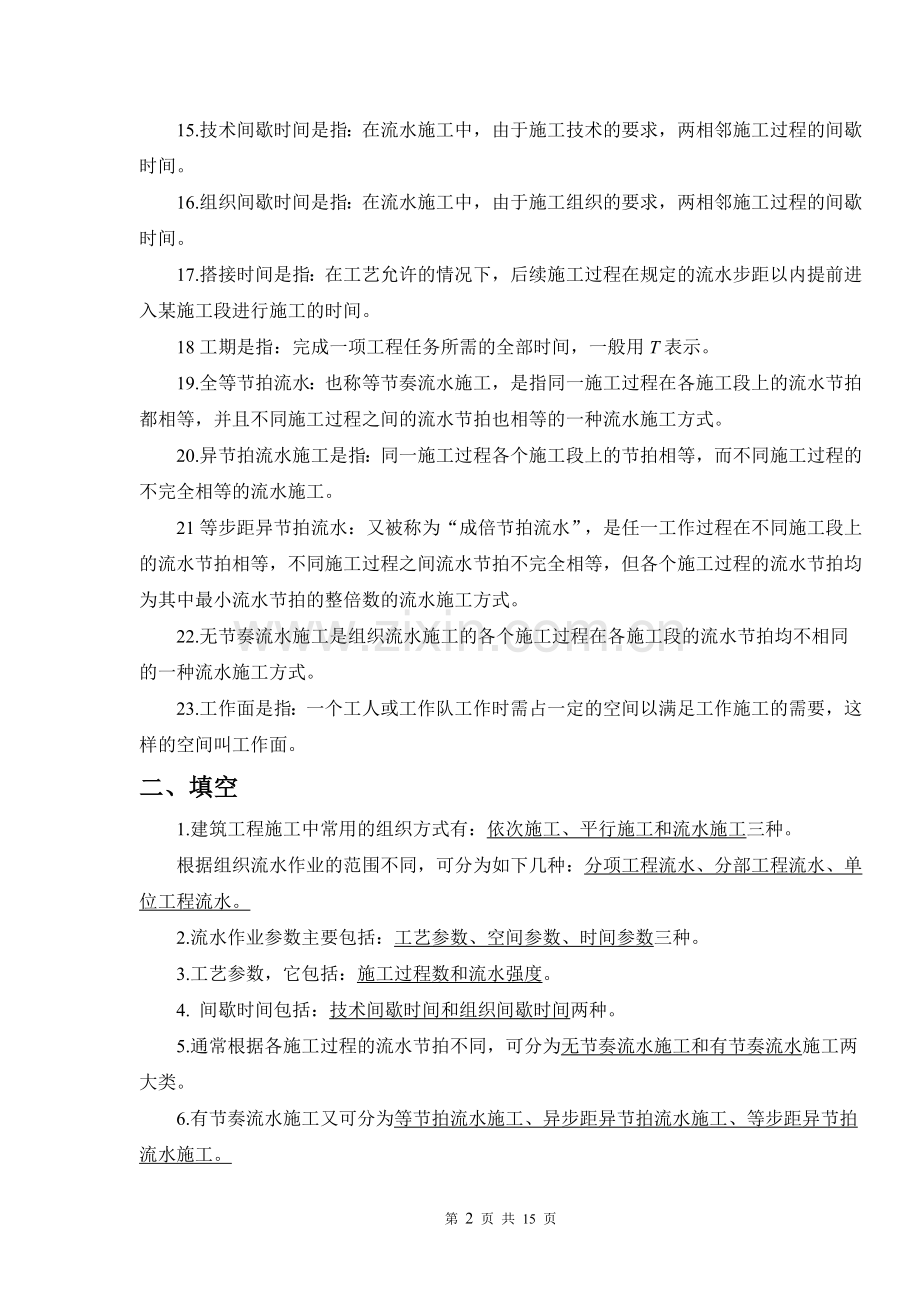

15.技术间歇时间是指：在流水施工中，由于施工技术的要求，两相邻施工过程的间歇时间。
16.组织间歇时间是指：在流水施工中，由于施工组织的要求，两相邻施工过程的间歇时间。
17.搭接时间是指：在工艺允许的情况下，后续施工过程在规定的流水步距以内提前进入某施工段进行施工的时间。
18工期是指：完成一项工程任务所需的全部时间，一般用T表示。
19.全等节拍流水：也称等节奏流水施工，是指同一施工过程在各施工段上的流水节拍都相等，并且不同施工过程之间的流水节拍也相等的一种流水施工方式。
20.异节拍流水施工是指：同一施工过程各个施工段上的节拍相等，而不同施工过程的不完全相等的流水施工。
21等步距异节拍流水：又被称为“成倍节拍流水”，是任一工作过程在不同施工段上的流水节拍相等，不同施工过程之间流水节拍不完全相等，但各个施工过程的流水节拍均为其中最小流水节拍的整倍数的流水施工方式。
22.无节奏流水施工是组织流水施工的各个施工过程在各施工段的流水节拍均不相同的一种流水施工方式。
23.工作面是指：一个工人或工作队工作时需占一定的空间以满足工作施工的需要，这样的空间叫工作面。
二、填空
1.建筑工程施工中常用的组织方式有：依次施工、平行施工和流水施工三种。
根据组织流水作业的范围不同，可分为如下几种：分项工程流水、分部工程流水、单位工程流水。
2.流水作业参数主要包括：工艺参数、空间参数、时间参数三种。
3.工艺参数，它包括：施工过程数和流水强度。
4. 间歇时间包括：技术间歇时间和组织间歇时间两种。
5.通常根据各施工过程的流水节拍不同，可分为无节奏流水施工和有节奏流水施工两大类。
6.有节奏流水施工又可分为等节拍流水施工、异步距异节拍流水施工、等步距异节拍流水施工。
7.时间参数包括：流水节拍、流水步距、间歇时间、搭接时间、工期。
8.有层间关系的工程中组织流水施工时，施工段数（m）和施工过程数（n）的正确关系是m≥n。
三、简答
1.横道图的优点是：能够清晰地表达各施工过程的开始、结束和持续时间，时间和空间状况形象直观，计划工期一目了然，使用方便，制作简单，易于掌握。
2.流水施工的优点主要表现在以下几方面：
（1）便于施工中的组织与管理。由于流水施工的均衡性，因而避免了施工期间劳动力和其他资源投入过分集中，有利于资源组织。
（2）施工工期比较短。由于流水施工的连续性，因而各专业队伍尽可能连续施工，减少了间歇，充分利用了工作面，可以缩短工期。
（3）有利于提高劳动生产率。由于流水施工实现了专业化生产，为工人提高技术水平、改进操作方法以及革新生产工具创造了有利条件，因而改善了工作条件，促进了劳动生产率的不断提高。
（4）有利于提高工程质量。专业化的施工提高了工人的专业技术水平和熟练程度，为推行全面质量管理创造了条件，有利于保证和提高工程质量。
（5）能有效降低工程成本。由于工期缩短、劳动生产率提高、资源供应均衡，各专业施工队连续均衡作业，减少了临时设施数量，从而可以节约人工费、机械使用费、材料费和施工管理费等相关费用，有效地降低了工程成本。
3.组织流水施工的要点有以下几点：
1) 划分施工过程，将拟建工程，根据工程特点及施工要求，划分为若干施工过程。
2) 划分施工段，根据组织流水施工的需要，将拟建工程在平面或空间上，划分为工程量大致相符的若干个施工段。
3) 组织独立的施工班组，不同施工过程宜根据工作内容组织独立的施工班组，配备必要的施工机具。
4) 主要施工过程必须连续、均衡地施工，对工程量较大、施工时间较长的施工过程，必须组织连续、均衡施工，对其它次要施工过程，可考虑与工作内容相近的施工过程合并。如不能合并，为缩短工期，可安排间断施工。
5) 不同的施工过程宜优先组织平行搭接施工，按施工先后顺序要求，在有工作面条件下，除必要的技术与组织间歇(如养护等)外，宜优先组织平行搭接施工，以加快工程进度。
4.划分施工段数应考虑以下因素：
（1）施工段的划分应与建筑物的平面形状和结构特征相协调，不能破坏结构的力学性能，不能在不允许留施工缝的结构构件部位分段。应尽可能利用伸缩缝，沉降缝、单元分界处等自然分界线。
（2）各施工段上各施工过程的劳动量大致相等或互为整倍数，其相差幅度不宜超过10%~15%。以便组织全等节拍、成倍节拍流水或异节拍流水，以保证施工班组连续、均衡、有节奏施工。
（3）工人操作要有足够的工作面。如工作面过小，工人操作不便，既影响工作效率又易出安全事故。工人在某种条件下对工作面的最低要求叫最小工作面，这种条件主要是不因拥挤而降低劳动生产率和不得使工人过分频繁地转移工作场地。
（4）当分层组织全等节拍或成倍节拍流水作业时，施工段数与施工过程数(或工作队数)和技术间歇以及搭接时间应保持一定的关系，以满足连续施工的要求。一般要求施工段数大于或等于施工过程数，即：m≥n（其具体理论原因在参数计算中进行分析）。
5.等节拍流水施工的特点
等节拍流水施工的特点是：各个施工过程在各个施工段上的流水节拍彼此相等；各施工过程之间的流水步距彼此相等，且等于流水节拍；每个施工过程在每个施工段上均由一个专业施工队独立完成作业，即专业施工队数目等于施工过程数；各个施工过程的施工速度相等。
6.成倍节拍流水施工的特点
成倍节拍流水施工的特点是：各个施工过程各自的流水节拍相等：不同施工过程的流水节拍互不全等，但互成倍数且存在一个最大公约数；施工过程时间连续，空问也连续：专业施工队总数大于施工过程数；同一施工过程内，各施工段的施工速度相等。
7.无节奏流水施工的特点
无节奏流水施工的特点： 各个施工过程在各个施工段上的流水节拍彼此不等，也无特定规律；所有施工过程之间的流水步距彼此不完全等，流水步距与流水节拍的大小及相邻施工过程的相应施工段节拍差有关；每个施工过程在每个施工段上均由一个专业施工队独立完成作业，即专业施工队数目等于施工过程数。
四、计算
1. 某分部工程划分为A、B、C、D四个施工过程，分三段组织施工，各施工过程的流水节拍均为3天，且施工过程B完成后需要有1天的技术间歇时间，试计算总工期，绘制施工进度横道图。
解：(1) 此施工组织方式属等节拍流水施工。
(2) n=4, m=3, B=t=3d, j=1,
(3)
(4) 施工进度横道图：

序号
施工
过程
施工进度（d）
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
1
A

①

②

③

2
B

①

②

③

3
C

①

②

③

4
D

①

②

③

2.某工程施工，分成四个施工段，有三个施工过程，且施工顺序为A→B→C→D，各施工过程的流水节拍均为2天，试组织流水施工并计算工期。
解: 由题意知：
施工总工期计算如下：

其等节拍流水施工进度计划表下图所示。
序号
施工
过程
工作时间(天）
施工进度（天）
1
2
3
4
5
6
7
8
9
10
11
12
1
A
2
①

②

③

④

2
B
2

①

②

③

④

3
C
2

①

②

③

④

3.某现浇钢筋混凝土结构由支模板、扎钢筋和浇混凝土三个分项工程组成，分三段组织施工，各施工过程的流水节拍分别为支模板6d，扎钢筋4d，浇混凝土2d。试按成倍节拍流水组织施工。
解:（1）确定流水步距

（2）计算各个施工过程的施工队数，并计算

（3）计算工期

（4）绘制施工进度计划表
施工过程
施工队
施工进度（天）
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
支模板
队1

①

队2

②

队3

③

扎钢筋
队1

①

③

队2

②

浇混凝土
队1

①

②

③

4.某工程有A、B、C、D四个施工过程，划分为四个施工段，每个施工过程的流水节拍分别为4天、3天、3天、4天；施工过程B和C之间有2天技术间歇时间，施工过程C和D之间可以搭接1天。试按成倍节拍流水组织施工。
解：（1）计算流水步距
由，得
由，得
由，得
（2）计算工期

（3）绘制施工进度计划表
施工
过程
施工进度（天）
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
A
①

②

③

④

B

①

②

③

④

C

①

②

③

④

D

①

②

③

④

5.某工程有三个施工过程，划分为六个施工段，各施工过程在各施工段上的流水节拍不完全相同，各施工过程在各施工段上的流水节拍如下图所示。试组织无节奏流水施工。

施工
过程
施工段
1
2
3
4
5
6
A
3
3
2
2
2
2
B
4
2
3
2
2
3
C
2
2
3
3
3
2
解:（1）计算流水步距
①求累加数列
施工过程A的累加数列为：3，3+3，…，3+3+2+2+2，3+3+2+2+2+2，即3，6，8，10，12，14。
同理：施工过程B的累加数列为：4，6，9，11，13，16。
施工过程C的累加数列为：2，4，7，10，13，15。
②求

所以，
③求

所以，
（2）计算工期

（3）绘制施工进度计划表
施工进度计划表如下图所示：

施工
过程
施工进度（天）
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
A

①

②

③

④

⑤

⑥

B

①

②

③

④

⑤

⑥

C

①

②

③

④

⑤

⑥

6. 某基础工程划分为开挖基槽A、混凝土垫层B、砌砖基础C、回填土D四个施工过程，分三个施工段组织施工，各施工过程的流水节拍见表，且施工过程B完成后需要有1天的技术间歇时间，试组织无节奏流水施工。
施
工
段
施
工
过
程

①
②
③
开挖基槽A
2
2
3
混凝土垫层B
3
3
4
砌砖基础C
3
2
2
回填土D
3
4
3

解：(1) 计算流水步距
① 求累加数列
施工过程A的累加数列为：2，2+2，2+2+3，即2，4，7；同理，求施工过程B，C，D的累加数列，得各施工过程流水节拍的累加数列如表所示。
施
工
段
施
工
过
程

①
②
③
开挖基槽A
2
4
7
混凝土垫层B
3
6
10
砌砖基础C
3
5
9
回填土D
3
7
10

②求

③求

④ 求

(2) 计算工期

(3) 绘制施工进度计划表

施工
过程
施工进度（天）
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
A
①

②

③

B

①

②

③

C

①

②

③

D

①

②

③

7. 某基础工程划分为开挖基槽A、混凝土垫层B、砌筑基础C、回填土D四个施工过程，分三个施工段组织施工，各施工过程的流水节拍为tA = 2 天，tB = 4天，tC = 3 天，tD =3天，且施工过程B完成后需要有1天的技术间歇时间，试组织不等节拍流水施工。
解：（1）计算流水步距
由，得
由，得
由，得
（2）计算工期

（3）绘制施工进度计划表
不等节拍流水施工进度计划表如图。

施工
过程
流水节拍/天
施工进度/天
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
开挖
基槽A
2
①

②

③

混凝土垫层B
4

①

②

③

砌筑基础C
3

①

②

③

回填土D
3

①

②

③

8．某二层现浇筑钢筋混凝土工程，分为安装模板A、绑扎钢筋B和浇筑混凝土C三个施工过程。已知每个施工过程在每层每个施工段上的流水节拍分别为：tA= 2天，tB= 2天，tC=1天。当安装模板施工队转移到第二结构层的第一施工段时，需等待第一层第一施工段的混凝土养护一天后才能进行施工。在保证各施工队连续施工的条件下，试安排流水施工，并绘制流水施工进度计划表。
解：（1）确定流水步距：
（2）计算各施工过程的施工队数，并计算：

（3）确定每层的施工段数：
取
（4）计算总工期：
（5）绘制施工进度计划表：

施工层数
施工过程
流水节拍/天
施工队
施工进度/天
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
一
安装模板A

2
A1
①

③

⑤

A2

②

④

⑥

绑扎钢筋B

2
B1

①

③

⑤

B2

②

④

⑥

浇筑砼C
1
C

①
②
③
④
⑤
⑥

二
安装模板A

2
A1

①

③

⑤

A2

②

④

⑥

绑扎钢筋B

2
B1

①

③

⑤

B2

②

④

⑥

浇筑砼C
1
C

①
②
③
④
⑤
⑥

9.某钢筋混凝土工程施工，划分为三个施工段，有模板支设A、钢筋绑扎B、混凝土浇筑C三个施工过程，施工顺序为A→B→C，每个工序的流水节拍为tA = 2 天，tB = 4 天，tC = 2 天，试组织该工程流水施工。
解：（1）确定流水步距

（2）计算各个施工过程的施工队数，并计算
队
队
队

（3）计算工期

（4）绘制施工进度计划表
施工过程
流水节拍/天
施工队
施工进度/天
1
2
3
4
5
6
7
8
9
10
11
12
模板支设A
2
A
①

②

③

钢筋绑扎B

4
B1

①

③

B2

②

混凝土浇筑C
2
C

①

②

③

10. 某基础工程划分为开挖基槽A、混凝土垫层B、砌筑基础C、回填土D四个施工过程，分三个施工段组织施工，各施工过程的流水节拍为tA = 2 天，tB = 4天，tC = 2 天，tD =4天，且施工过程B完成后需要有1d的技术间歇时间，试组织成倍节拍流水施工。
解：（1）确定流水步距：
（2）计算各个施工过程的施工队数，并计算：
队
队
队
队

（3）计算工期：
（4）绘制施工进度计划表：
施工过程
流水节拍/天
施工队
施工进度（天）
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
开挖基槽A
2
A
①

②

③

混凝土垫层B

4
B1

①

③

B2

②

砌筑基础C
2
C

①

②

③

回填土D

4
D1

①

③

D2

②

11.某工程施工过程数，施工段数，各施工过程的流水节拍分别为，不考虑间歇时间，请组织成倍节拍专业流水，计算总工期，绘制施工进度横道图。
解 已知：
（1）取各流水节拍的最大公约数为流水步距，
（2）求专业施工队总数
队
队
队
队
（3）计算总工期

（4）绘制施工进度横道图

施工
过程
施工队
施工进度（d）
2
4
6
8
10
12
14
16
18
20
22

A
a1

①

④

a2

②

⑤

a3

③

⑥

B
b1

①

③

⑤

b2

②

④

⑥

C
c

①
②
③
④
⑤
⑥
