热控盘（箱、柜）安装分部工程施工质量验收表
机组　　 　　 　性质：　 工程编号：
单位工程名称
脱硫、脱硝热控安装
序号
分项工程名称
性质
验收成果
备注
1
盘底座制作和安装

2
盘（台、箱、柜）安装
主控

3
盘上仪表及设备安装

验收结论：

监理单位：

验收单位签字
施工单位
年　 月 日
监理单位
年　 月 日
制造单位
年　 月 日
设计单位
年　 月 日
建设单位
年　 月 日

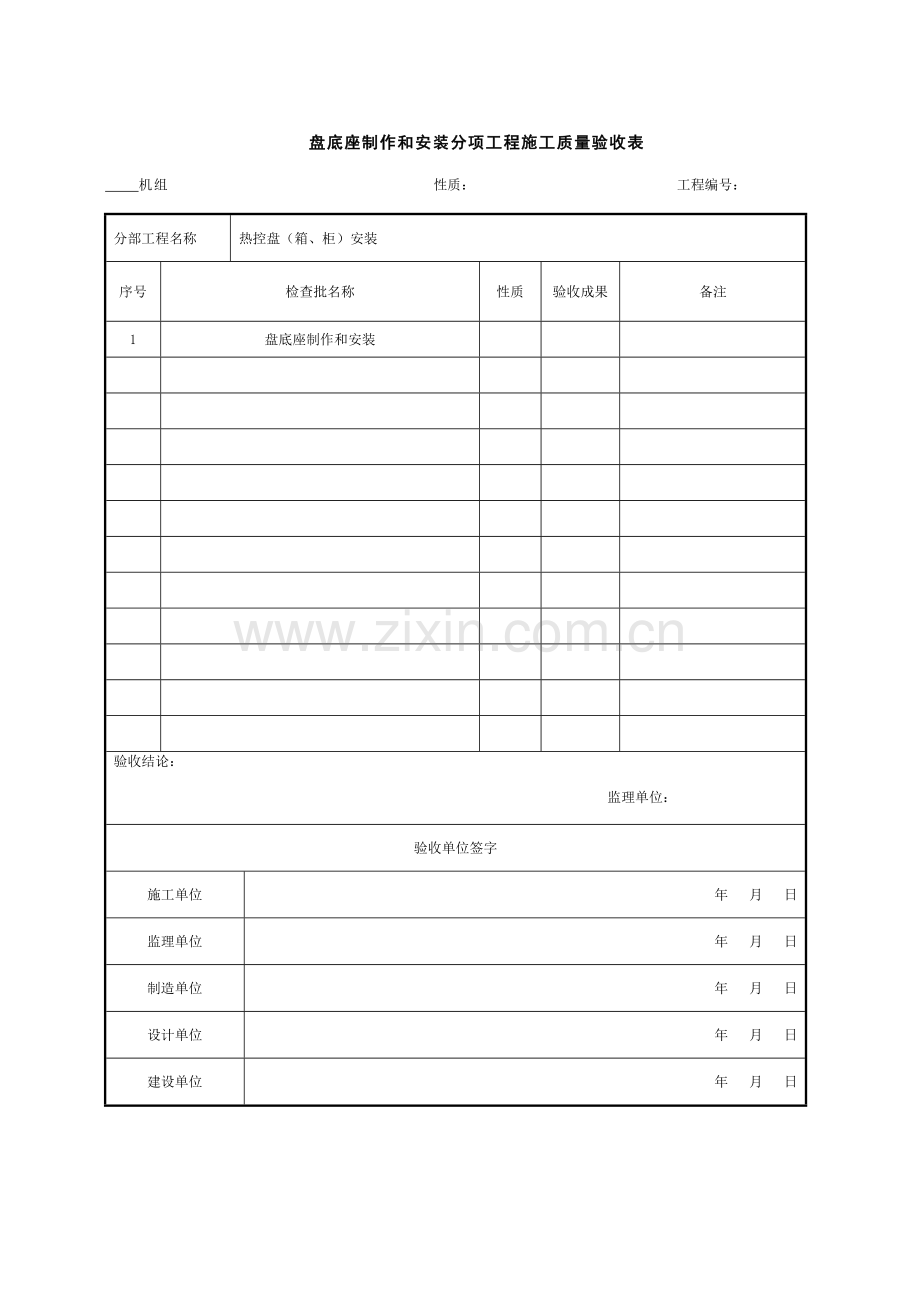

盘底座制作和安装分项工程施工质量验收表
机组　　　　　　　　　 性质：　 　 工程编号：
分部工程名称
热控盘（箱、柜）安装
序号
检查批名称
性质
验收成果
备注
1
盘底座制作和安装

验收结论：

监理单位：

验收单位签字
施工单位
年　 月 日
监理单位
年　 月 日
制造单位
年　 月 日
设计单位
年　 月 日
建设单位
年　 月 日

盘底座制作和安装检查批施工质量验收表
机组　　　工程编号：　 　 　性质：　 　　 表-1
分项工程名称
盘底座制作和安装
工序
检查项目
性质
单位
质量原则
检查成果
结论
制作
型号规格

符合设计

材质

符合设计

尺寸偏差
主控
mm
≤3

对角线偏差
主控
mm
≤3

组装

横平、竖直

固定孔中心偏差

mm
±1.5

焊接

符合《规程》焊接工程篇

安装
位置

符合设计

不直度
每米

mm
＜1

全长

mm
＜5

水平度
每米

mm
＜1

全长

mm
＜5

位置误差及不平行度
全长

mm
＜5

弧形布置

符合设计

底座顶高出地面

mm
10～20

固定

牢固

油漆

均匀、完好、美观

验收结论：

监理单位：
验收单位签字
施工单位
年　 月 日
监理单位
年　 月 日
制造单位
年　 月 日
设计单位
年　 月 日
建设单位
年　 月 日

盘（台、箱、柜）安装分项工程施工质量验收表
机组　　　　　　　　　 性质：　 　 工程编号：
分部工程名称
热控盘（箱、柜）安装
序号
检查批名称
性质
验收成果
备注
1
成排盘（台、箱、柜）安装
主控

2
单个盘（台、箱、柜）安装
主控

3
保温箱、保护箱安装
主控

验收结论：

监理单位：

验收单位签字
施工单位
年　 月 日
监理单位
年　 月 日
制造单位
年　 月 日
设计单位
年　 月 日
建设单位
年　 月 日

成排控制盘(台、箱、柜)安装检查批施工质量验收表
机组　　　工程编号：　 　 　性质：　 　　 表-2
分项工程名称
盘（台、箱、柜）安装
工序
检查项目
性质
单位
质量原则
检查成果
结论
检查
型号规格

符合设计

外观

无残损

配件设备

齐全、完好

安装
垂直偏差(每米)
主控
mm
＜1.5

水平偏差
相邻两盘顶部
主控
mm
＜2

成排盘顶部
主控
mm
＜5

盘面偏差
相邻两盘边
主控
mm
＜1

成排盘面
主控
mm
＜5

盘间接缝
主控
mm
＜2

弧型盘折线角

一致

螺栓防锈层

完好

固定

牢固

接地

符合本部分规定

油漆

均匀、完好、美观

铭牌标志
主控

对旳、齐全、清晰

验收结论：

监理单位：
验收单位签字
施工单位
年　 月 日
监理单位
年　 月 日
制造单位
年　 月 日
设计单位
年　 月 日
建设单位
年　 月 日

单个盘(台、箱、柜)安装检查批施工质量验收表
机组　　　工程编号：　 　 　性质：　 　　 表-3
分项工程名称
盘（台、箱、柜）安装
工序
检查项目
性质
单位
质量原则
检查成果
结论
检查
型号规格

符合设计

外观

无残损

配件

齐全、完好

安装
安装位置
主控

不影响通行、检修，接线以便

周围环境温度

℃
≤45

垂直偏差(每米)
主控
mm
≤1.5

水平倾斜偏差(每米)
主控
mm
≤1.2

螺栓防锈层

完好

固定

牢固

接地

符合本部分规定

油漆

均匀、完好、美观

铭牌标志
主控

对旳、齐全、清晰

验收结论：

监理单位：
验收单位签字
施工单位
年　 月 日
监理单位
年　 月 日
制造单位
年　 月 日
设计单位
年　 月 日
建设单位
年　 月 日

保温箱、保护箱安装检查批施工质量验收表
#1 机组　　　工程编号：RK01-11-01-02-03　 性质：主控　 　 表-4
分项工程名称
盘（台、箱、柜）安装
工序
检查项目
性质
单位
质量原则
检查成果
结论
检查
型号规格

符合设计

外观

无残损

配件

齐全、完好

安装
安装位置
主控

不影响通行、检修，接
线以便

周围环境温度

℃
≤45

垂直偏差
高度≤1.2m
主控
mm
≤3

高度＞1.2m
主控
mm
≤4

排列

整洁

固定

牢固

接地

符合本部分规定

保温箱旳保温层

完整无损

排污管路

接至箱外

油漆

均匀、完好、美观

铭牌标志
主控

对旳、齐全、清晰

验收结论：

监理单位：
验收单位签字
施工单位
年　 月 日
监理单位
年　 月 日
制造单位
年　 月 日
设计单位
年　 月 日
建设单位
年　 月 日

盘上仪表及设备安装分项工程施工质量验收表
机组　　　　　　　　　 性质：　 　 工程编号：
分部工程名称
热控盘（箱、柜）安装
序号
检查批名称
性质
验收成果
备注
1
盘上仪表及设备安装

2
分散控制系统设备安装

3
数字显示仪表安装

4
记录仪表安装

5
巡测仪表安装

6
闪光信号报警器安装

7
可编程序控制器控制系统安装

验收结论：

监理单位：

验收单位签字
施工单位
年　 月 日
监理单位
年　 月 日
制造单位
年　 月 日
设计单位
年　 月 日
建设单位
年　 月 日

盘上仪表及设备安装检查批施工质量验收表
机组　　　工程编号：　 　 　性质：　 　　 表-1
分项工程名称
盘上仪表及设备安装
工序
检查项目
性质
单位
质量原则
检查成果
结论
检查
外观

无残损、无松动

配件

齐全、完好

触点
动作
主控

灵活

接触
主控

紧密、可靠

铭牌标志
主控

清晰、齐全

抽屉式配电箱抽屉
抽屉动作

灵活、无卡阻

抽屉式配电箱抽屉
机械连锁动作

对旳、可靠

电气连锁动作

对旳、可靠

动力回路插件接触
主控

良好

二次回路插件接触
主控

良好

安装
仪表
位置

对旳

支架

牢固

盘面
主控

无变形

仪表连接

无机械应力

仪表拆装

以便

安装
接线
线端连接

对旳、牢固

线号标志

对旳、清晰、不褪色

验收结论：

监理单位：
验收单位签字
施工单位
年　 月 日
监理单位
年　 月 日
制造单位
年　 月 日
设计单位
年　 月 日
建设单位
年　 月 日

分散控制系统设备安装检查批施工质量验收表
机组　　　工程编号：　 　 　性质：　 　　 表-2
分项工程名称
盘上仪表及设备安装
工序
检查项目
性质
单位
质量原则
检查成果
结论
检查
型号规格

符合设计

外观

完好、无损

安装
附件

完好、齐全

安装环境

符合设计

系统硬件

对旳、牢固

组件公共点对机柜绝缘电阻
主控
MΩ
符合制造厂规定

外部设备

对旳、牢固

网络电缆连接
主控

对旳、可靠

接地
接地方式

符合设计

接地电阻

Ω
符合制造厂规定

接线
线端连接
主控

对旳、牢固

线号标志

对旳、清晰、不褪色

电源

符合设计

验收结论：

监理单位：
验收单位签字
施工单位
年　 月 日
监理单位
年　 月 日
制造单位
年　 月 日
设计单位
年　 月 日
建设单位
年　 月 日

数字显示仪表安装检查批施工质量验收表
机组　　　工程编号：　 　 　性质：　 　　 表-3
分项工程名称
盘上仪表及设备安装
工序
检查项目
性质
单位
质量原则
检查成果
结论
检查
型号规格

符合设计

安装位置

符合设计

安装
固定

端正、牢固

外观

完整、无损

接地

良好

绝缘电阻
主控
MΩ
符合本部分附录A

接线
线端连接

对旳、牢固

线号标志

对旳、清晰、不褪色

铭牌标志

对旳、清晰

验收结论：

监理单位：
验收单位签字
施工单位
年　 月 日
监理单位
年　 月 日
制造单位
年　 月 日
设计单位
年　 月 日
建设单位
年　 月 日

记录仪表安装检查批施工质量验收表
机组　　　工程编号：　 　 　性质：　 　　 表-4
分项工程名称
盘上仪表及设备安装
工序
检查项目
性质
单位
质量原则
检查成果
结论
检查
型号规格

符合设计

位号

符合设计

安装
倾斜度偏差

( °)
≤2

固定

端正、牢固

外观

完整、无损

接地

良好

绝缘电阻
主控
MΩ
符合本部分附录A

接线
线端连接

对旳、牢固

线号标志

对旳、清晰、不褪色

铭牌标志

对旳、清晰

验收结论：

监理单位：
验收单位签字
施工单位
年　 月 日
监理单位
年　 月 日
制造单位
年　 月 日
设计单位
年　 月 日
建设单位
年　 月 日

巡测仪表检查批施工质量验收表
机组　　　工程编号：　 　 　性质：　 　　 表-5
分项工程名称
盘上仪表及设备安装
工序
检查项目
性质
单位
质量原则
检查成果
结论
检查
型号规格

符合设计

安装位置

符合设计

安装
固定

端正、牢固

配件

齐全

接地

良好

绝缘电阻
主控
MΩ
符合本部分附录A

接线
线端连接

对旳、牢固

线号标志

对旳、清晰、不褪色

铭牌标志

对旳、清晰

验收结论：

监理单位：
验收单位签字
施工单位
年　 月 日
监理单位
年　 月 日
制造单位
年　 月 日
设计单位
年　 月 日
建设单位
年　 月 日

闪光信号报警器、大屏幕显示屏安装检查批施工质量验收表
机组　　　工程编号：　 　 　性质：　 　　 表-6
分项工程名称
盘上仪表及设备安装
工序
检查项目
性质
单位
质量原则
检查成果
结论
检查
型号规格

符合设计

安装位置

符合设计

安装
固定

端正、牢固

附件

齐全

接地

良好

绝缘电阻
主控
MΩ
符合本部分附录A

接线
线端连接
主控

对旳、牢固

线号标志

对旳、清晰、不褪色

铭牌标志

对旳、清晰

验收结论：

监理单位：
验收单位签字
施工单位
年　 月 日
监理单位
年　 月 日
制造单位
年　 月 日
设计单位
年　 月 日
建设单位
年　 月 日

可编程序控制器控制系统安装检查批施工质量验收表
机组　　　工程编号：　 　 　性质：　 　　 表-7
分项工程名称
盘上仪表及设备安装
工序
检查项目
性质
单位
质量原则
检查成果
结论
检查
型号规格

符合设计

插件、插头位置

符合设计

安装
固定

端正、牢固

接地

符合制造厂规定

插板、插件

端正、牢固

绝缘电阻
主控
MΩ
符合本部分附录A

接线
线端连接
主控

对旳、牢固

线号标志

对旳、清晰、不褪色

铭牌标志

对旳、清晰

验收结论：

监理单位：
验收单位签字
施工单位
年　 月 日
监理单位
年　 月 日
制造单位
年　 月 日
设计单位
年　 月 日
建设单位
年　 月 日

热控盘（箱、柜）安装分部工程强制性条文执行状况检查表
机组 工程编号：
单位工程名称

分部工程名称

工程编号

验收时间
年 月 日
序号
检查项目
执行状况
有关资料
1
合金钢部件和管材在安装及修理改造使用时，组装前后都应进行光谱或其他措施旳检查，查对钢种，防止错用。

2
弹簧压力表有下列状况之一者，严禁使用：有限止钉旳压力表，无压力时指针移动后不能回到限止钉时；无限止钉旳压力表，无压力时指针离零位旳数值超过压力表规定旳容许误差量；表面玻璃破碎或表盘刻度模糊不清；封印损坏或超过校验有效期限；表内泄漏或指针跳动；其他影响对旳指示压力旳缺陷。

3
汽轮机组保护装置旳各项表计和电磁传感元件安装前应经热工仪表专业人员检查合格。

4
对于超速监测保护、振动监测保护、轴向位移监测保护等电子保护装置，应配合热工人员装好发送元件，做到测点位置对旳，试验动作数字精确，并将引线妥善引至机外。

5
电缆与热力管道、热力设备之间旳净距，平行时不应不大于1m，交叉时不应不大于0.5m，当受条件限制时，应采用隔热保护措施。电缆通道应避开锅炉旳看火孔和制粉系统旳防爆门；当受条件限制时，应采用穿管或封闭槽盒等隔热防火措施。电缆不适宜平行敷设于热力设备和热力管道旳上部。

6
严禁将电缆平行敷设于管道旳上方或下方。特殊状况应按下列规定执行：电缆与热管道（沟）、油管道（沟）、可燃气体及易燃液体管道（沟）、热力设备或其他管道（沟）之间，虽净距能满足规定，但检修管路也许伤及电缆时，在交叉点前后1m范围内，尚应采用保护措施；当交叉净距不能满足规定时，应将电缆穿入管中，其净距可减为0.25m。

检查成果

施工单位：(章)

项目技术负责人：

年 月 日
监理单位：(章)

监理工程师：

年 月 日

控制盘（台、箱、柜）安装记录
机组 工程编号：
工程项目名称

分项工程名称

检查批

本次检查包括控制盘（台、箱、柜）号

检查项目
数据
备注
垂直偏差
最大值(mm/m)

相邻两盘顶部高差
最大值(mm)

成排盘顶最大高差
(mm)

相邻盘间盘面偏差
最大值(mm)

五面盘以上成排盘面
总偏差 (mm)

盘间接缝间隙
最大值(mm)

示意图（如有）：

结论：

所用计量器具编号、规格：

验收单位签字
施工单位
年　月 日
监理单位
年　月 日
建设单位
年　月 日
