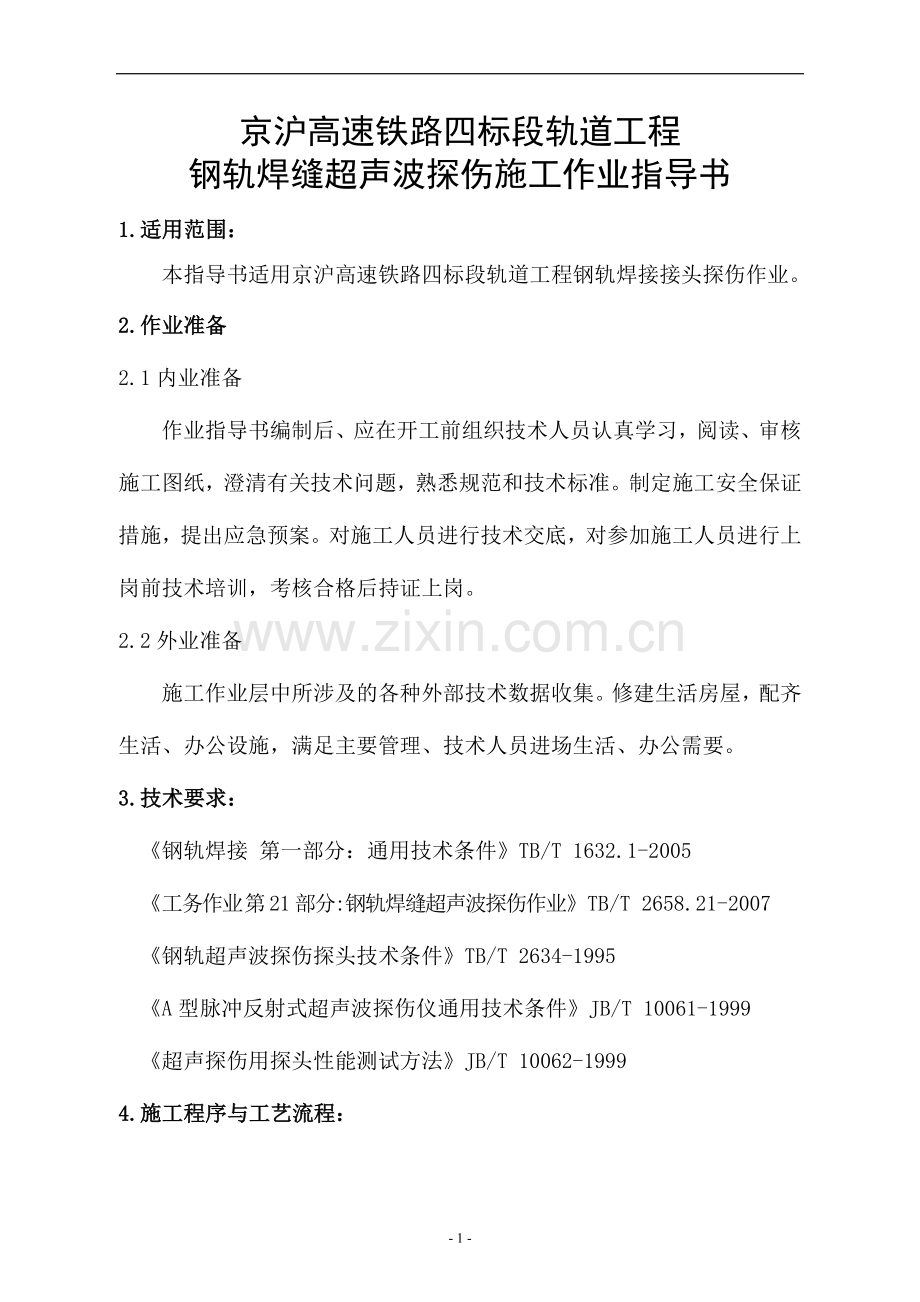

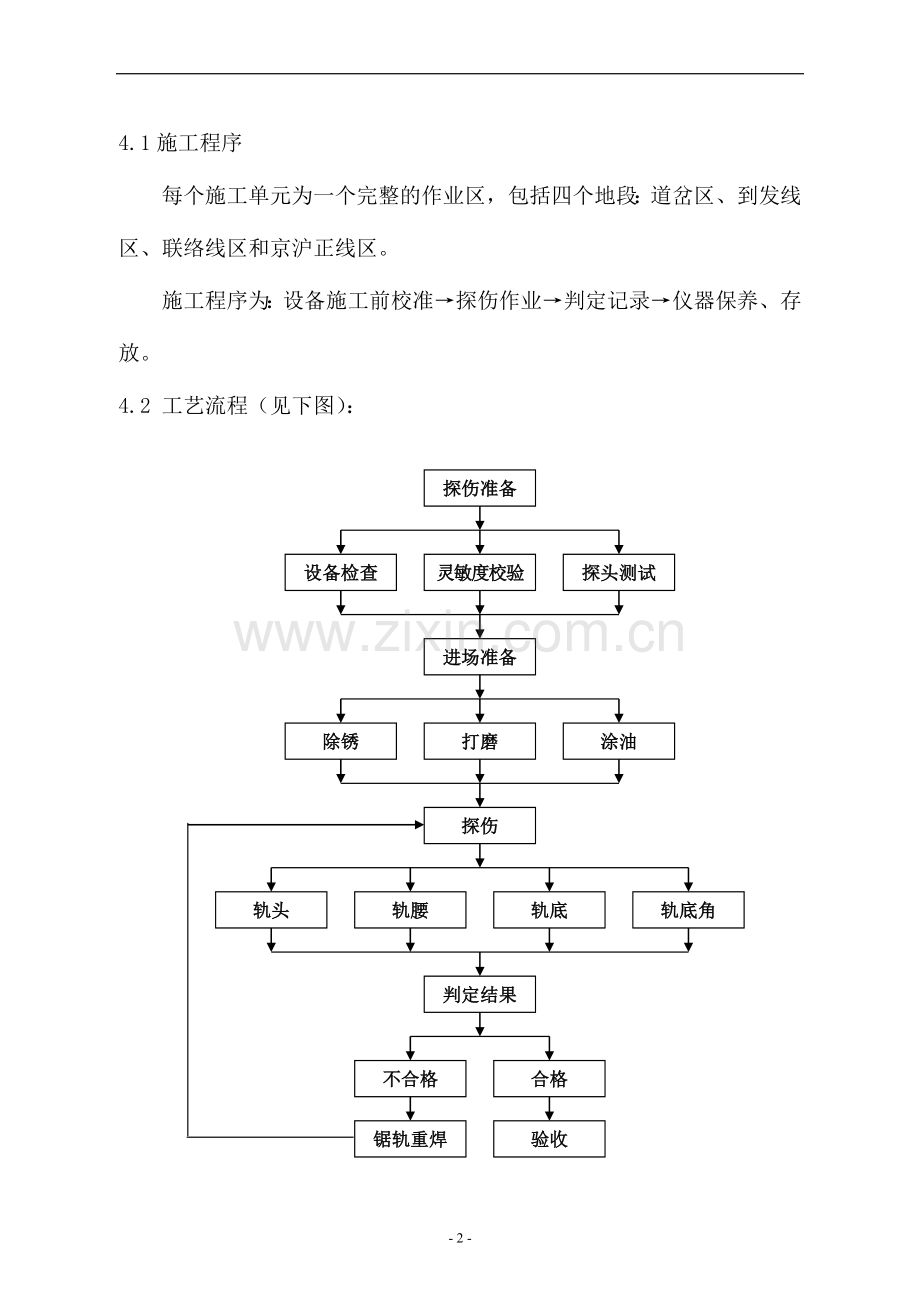

京沪高速铁路四标段轨道工程钢轨焊缝超声波探伤施工作业指导书1.适用范围： 本指导书适用京沪高速铁路四标段轨道工程钢轨焊接接头探伤作业。2.作业准备2.1内业准备作业指导书编制后、应在开工前组织技术人员认真学习，阅读、审核施工图纸，澄清有关技术问题，熟悉规范和技术标准。制定施工安全保证措施，提出应急预案。对施工人员进行技术交底，对参加施工人员进行上岗前技术培训，考核合格后持证上岗。2.2外业准备施工作业层中所涉及的各种外部技术数据收集。修建生活房屋，配齐生活、办公设施，满足主要管理、技术人员进场生活、办公需要。3.技术要求：钢轨焊接 第一部分：通用技术条件TB/T 1632.1-2005工务作业 第21部分:钢轨焊缝超声波探伤作业TB/T 2658.21-2007钢轨超声波探伤探头技术条件TB/T 2634-1995A型脉冲反射式超声波探伤仪通用技术条件JB/T 10061-1999超声探伤用探头性能测试方法JB/T 10062-19994.施工程序与工艺流程：4.1施工程序每个施工单元为一个完整的作业区，包括四个地段：道岔区、到发线区、联络线区和京沪正线区。施工程序为：设备施工前校准探伤作业判定记录仪器保养、存放。4.2 工艺流程（见下图）：探伤准备灵敏度校验设备检查探头测试除锈打磨涂油探伤验收锯轨重焊进场准备轨底轨腰轨头轨底角判定结果不合格合格5.施工要求：5.1施工准备选择适当的超声波探伤仪、超声探头、试块,在检测前对探伤系统进行校准，主要包括基线校正、探伤灵敏度校验等。5.2 施工要求5.2.1 采用单探头和双探头两种方法对焊缝进行扫查。5.2.2 为保证焊缝探伤质量，焊缝两侧各400mm范围内，不应钻孔或安装其它装置。5.2.3 铝热焊焊缝扫查应遍及焊缝全宽度（宽度超过40mm焊缝的轨底两侧部分除外）。5.2.4 焊缝探伤应备齐备品。5.2.5 新焊焊缝的探伤在推瘤和打磨以后进行，探伤面不得存留焊渣、焊瘤或严重锈蚀等。轨头踏面、轨头两侧和轨底角上部（30mm）应打磨至钢轨原始面。6、钢轨焊缝探伤方法6.1 体积状缺陷探测焊缝中的体积状缺陷无明显的方向性，只要有声波入射，就有一部分能量按原路返回，因而可以用普通的单探头法进行探测。6.2 平面状缺陷探测平面状缺陷探测，主要是平面状缺陷一般都平行于爆破缝，或垂直于探测面，当横波探头探伤时，反射波会按反射定律在其它方向传波，无法直接返回探头。除靠近界面的平面状缺陷可以利用直角反射使用单探头法进行探测外，平面状缺陷探测一般要用双探头法进行探测。6.3 钢轨焊缝的分区探伤对钢轨焊缝进行探伤时，一般将焊缝划分4个区域，不同区域应用不同方式进行扫查。7、钢轨焊缝探伤操作7.1 测距校准7.1.1 单探头法调节仪器测距，使屏幕水平满足如下条件：7.1.1.1 轨腰及轨头探测，仪器测距应不小于橫波声程250mm，或轨腰不小于深度200mm，轨头不小于深度60mm。7.1.1.2 轨底探测，仪器测距不应小于橫波声程250mm。7.1.1.3 0探头探测，不应小于纵波声程200mm。7.1.2 双探头法 在GHT试块上探测试块端面或人工缺陷得到一定参照波，仪器调节将该参照波调整到屏幕便于观察的位置，如度线的68格之间。7.2 探伤灵敏度校准7.2.1 双探头法探伤7.2.1.1 轨腰部位串列式扫查：将GHT-1a试块上距轨底40mm的4号平底孔反射波高调整到满幅的80%，然后根据探测情况进行适当表面耦合补偿（一般为2dB6dB），作为轨腰部位的探伤灵敏度。注:如串列式扫查不易实施,要采用如同检测轨底角的单探头法对轨腰探伤。7.2.1.2 轨头部位将GHT-1b试块上2号平底孔反射波高调整到满幅的80%，然后根据探测情况进行适当表面耦合补偿（一般为2dB6dB），作为轨头部位的探伤灵敏度。7.2.1.3 轨底部位将GHT-1a试块上5号平底孔反射波高调整到满幅的80%，然后根据探测情况进行适当表面耦合补偿（一般为2dB6dB），作为轨底部位的探伤灵敏度。7.2.2 单探头法探伤7.2.2.1 轨头和轨腰部位将GHT-5试块B区（或GHT-3试块）8号孔（K0.8K1）反射波高调整到满幅度的80%，然后根据探测情况进行适当表面耦合补偿（一般为2dB6dB），作为K0.8K1探测轨头和轨腰部位的探伤灵敏度。将GHT-5试块B区（或GHT-4试块）5号橫孔（K2探头）反射波高调整到满幅度的80%，然后根据探测情况进行适当表面耦合补偿（一般为2dB6dB），作为K2探头探测轨头部位的探伤灵敏度。7.2.2.2轨底部位将GHT-5试块C区（或GHT-3试块）2号竖孔上棱角的二反射波高调整到满幅度的80%，然后根据探测情况进行适当表面耦合补偿（一般为2dB6dB），作为轨底单探头探伤灵敏度。7.2.3 铝热焊焊缝0探头探伤将GHT-5试块A区（或GHT-2试块）7号橫孔反射波高调整到满幅度的80%，然后根据探测情况进行适当表面耦合补偿（一般为2dB6dB），作为0探头探伤灵敏度。7.3 探伤工艺校验探伤灵敏度校准后，应在试块上进行工艺校验，以使探伤操作或探伤工艺满足探伤要求。对于双探头法，应能探测出GHT-1试块上各人工平底孔缺陷，且信噪比不低于10dB；对于单探头法，用反射法应能探测出GHT-5试块上各部位最远声程处的人工平底孔缺陷，且信噪比不低于10dB。7.4 探伤扫查7.4.1 在探伤灵敏度的基础上提高4dB6dB作为扫查灵敏度，分别从焊缝两侧进行扫查。7.4.2 单探头扫查时，除平行于钢轨纵向扫查外，也可偏斜某个角度进行扫查，并适当左右摆动探头，以利于发现伤损。7.4.3 当用双探头法探测铝热焊焊缝时，应对焊缝全宽度进行连续扫查或分段扫查。分段扫查宜从焊缝两侧进行，也可从同侧进行，每段宽度一般不应大于15mm。7.5 缺陷确定7.5.1 缺陷位置的确定7.5.1.1 单探头探伤从仪器上读出声程w或深度h，然后按下述关系确定缺陷的位置： h=wcosb.（1） l=wsinb= htanb=Kh.（2）式中：h缺陷的埋藏深度，单位为mm；l水平距离，单位为mm；w声程，单位为mmb探头折射角度，单位为（）；K探头K值，K=tan。7.5.1.2 双探头探伤测量探头距被探测部位（距焊缝中心）的距离l，串列扫查时测量靠近焊缝的探头距被探部位的距离l，则缺陷在该探头侧的埋藏深度h为 H= l/ K.（3）7.5.2 缺陷大小的确定7.5.2.1 点状缺陷当量直径的测定（1）距离波幅曲线法：发现缺陷后，将仪器状态从扫查灵敏度降至探伤灵敏度，同时测量缺陷波与探伤灵敏度下基准波高dB差值，然后根据相对应的距离波幅曲线判定缺陷的当量大小。（2）计算法：当缺陷的声程大于3倍探头近场长度时，可以用计算法判定缺陷的当量直径： 对于平底孔df=dA.af/aA10/40.（4） 对于长橫孔df=dA.（af/aA）310/40.（5）式中：df缺隐的当量直径，单位为mm；af缺隐的声程，单位为mm；dA校正探伤灵敏度所用人工缺陷的直径，单位为mm；aA校正探伤灵敏度所用人工缺陷的声程，单位为mm；缺隐波比探伤灵敏度下基准波高高出的dB值。7.5.2.2 相对3dB延伸度的测定发现具有一定延伸度的缺陷时，用相对3dB法测量缺陷的延伸度。8、钢轨焊缝探伤缺陷判定0探头探伤铝热焊焊缝时底波比正常焊缝底波低16dB及以上或爆焊缝存在如下缺陷时，焊缝报废，重新焊接：8.1 双探头探伤：轨底角部位（20mm） 3-6dB平底孔当量（即2.1平底孔当量）其它部位 3平底孔当量8.2 横波单探头探伤：轨头和轨腰 3长横孔当量轨底 4竖孔当量轨底角部位（20mm） 4-6dB竖孔当量（即2.8平底孔当量）8.3铝热焊0探头探伤：5长横孔当量8.4 焊缝中存在平面状缺陷。8.5 缺陷当量比8.1、8.2、8.3规定的缺陷低3dB或以内，但延伸长度大于6mm。9、作业后要求在离开作业地点前，认真填写工作日志，记录包括探伤起止里程、轨缝编号、分工情况、仪器状态、伤损情况，同时应关闭探伤仪电源、整理好工具备品。擦洗探伤仪，检修机、部件，将探伤仪放在干燥、安全的处所。10.劳动组织：10.1 劳动力组织方式：采用架子队组织模式。10.2 施工人员应结合试验段确定的施工方案、机械、人员组合、工期要求进行合理配置。10.3 探伤人员应具有铁道部门无损检测人员技术资格鉴定考核委员会颁发的级或以上级别的技术资格证书，经专门的钢轨焊缝探伤技术培训，合格后方能独立承担钢轨焊缝探伤工作。每个作业工地人员配备表序号负责人人数备注1探伤负责人12探伤工2必须持有二级无损探伤证书3配合人员1打磨除锈4防护人员1安全防护11.设备机具配置：所用探伤设备应满足正线轨缝探伤要求。主要施工机械设备配置表序号设备名称数量备注1超声波探伤仪1台2超声波直探头1个3超声波斜探头3个4标准试块2个5对比试块2个6超声波探伤备用探头1套7超声波探伤仪备用连接线1套8探伤专用手锤1把9除锈扁铲1把10除锈剂1盒11除锈刷1把12防护镜1个13大扳手(350mm)1把14钢卷尺(2m)1把15钢板尺（150mm）1个16耦合剂1个17防护用品1套18棉丝/19小镜或窥镜1个20计算器1个12.质量控制及检验：12.1严格执行相关探伤技术标准及相关要求；12.2认真填写施工日志、工地钢轨焊接接头超声波探伤记录、仪器探头性能测试记录卡、钢轨焊缝超声波探伤灵敏度校验记录，真实反映探伤过程实际情况。13安全及环境要求：13.1 操作人员必须经过专业培训，持证上岗；13.2 避让工程列车等机车时，要把设备、机具等移放到不影响行车安全的地带，并摆放稳固。13.3 在夏天作业要注意防暑降温等防护措施。13.4沿途作业时，废弃物品要收集投放到指定垃圾投放点，防止污染。14 附表表1工地钢轨焊接接头超声波探伤记录表2仪器探头性能测试记录卡表3钢轨焊缝超声波探伤灵敏度校验记录14工地钢轨焊接接头超声波探伤记录仪器型号/编号: 检验依据：TB/T 1632.1-2005线 别京沪高铁 区 间焊缝里程上下行长轨号股 别焊头编号焊接方法闪光焊 / 铝热焊检查部位波 形 显 示伤 损 情 况伤损图示:轨头内侧外侧轨腰三角区轨底轨底角波形显示横向移距前后移距伤损情况第 次焊接探伤结果合格 / 不合格处理意见备注探伤人员记 录日 期 2010年 月 日仪器探头性能测试记录卡仪器型号/编号垂直线性（%）水平线性（%）灵敏度余量 (dB)探头型号编号前沿长度 (mm)K值（或角）备注测试人员测试日期钢轨焊缝超声波探伤灵敏度校验记录2010年 月 日超探仪型号超探仪编号通 道探测部位探头型号编号探测声程范围试块型号试块部位该部位各孔号各孔波高80%衰减器读数（dB）操作人员复核审核
